Name: TDK ACM4520-421-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen Drossel SMD SMD-2 1.1 µH 55 mΩ 420 Ω 2.4 A 1 st
Brand: TDK
SKU: 3555221
Availability: SoldOut

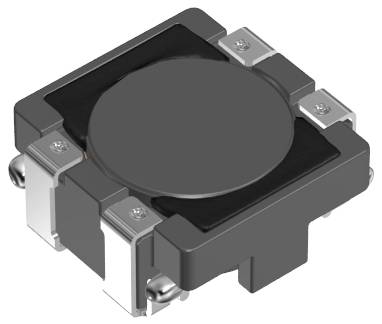

En 3D-renderad modell av en liten, fyrkantig elektronisk komponent med ett cirkulärt centralt område och fyra synliga skruvfästen i hörnen.

Typ av produkt

Drossel

Konstruktionstyp

SMD

Induktivitet (L)

1.1 µH

Resistans

55 mΩ

Max. temperatur

85 °C

Datablad (PDF)

Utgått

Toal (7,14 kr / stycken)

7,14 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

SMD-drosselspole

Chip-common-mode-filter för applikationer med stark ström.
Varje serie ger en utmärkt likimpedans och brusreducering i ett kompakt hölje.
Tack vare den platta profilen och den lilla storleken är den perfekt för ytmontering.
Drifttemperaturområde: -40°C till +85 °C
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Viktig information!

Tekniska specifikationer

2-ledningar
Band & rulle

Typ av produkt: Drossel

Konstruktionstyp: SMD

Konstruktion: SMD-2

Induktivitet (L): 1.1 µH

Impedans vid 25 MHz: 180 Ω

Impedans vid 100 MHz: 420 Ω

Resistans: 55 mΩ

Nominell spänning: 50 V/DC

Nominell ström: 2.4 A

Material: Ferrit

Längd: 4.7 mm

Bredd: 4.5 mm

Höjd: 2 mm

Min. temperatur: -40 °C

Max. temperatur: 85 °C

Vikt: 0.14

Industriförpackning: Ja

Innehåll: 1 st

Mått.: (L x B x H) 4.7 x 4.5 x 2 mm

RoHS-godkänd: Ja

Typ: Gleichtaktdrosseln/Filter für Stromleitungen

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Impedans vid 100 MHz

Konstruktionstyp

Induktivitet (L)

Resistans

Max. temperatur

TDK ACM4520-421-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen Drossel SMD SMD-2 1.1 µH 55 mΩ 420 Ω 2.4 A 1 st

Artikelnr.:3555221

Utgått

Conrad Electronic

Denna artikel

420 Ω

SMD

1.1 µH

55 mΩ

85 °C

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

7,14 kr^*

TDK ACM1211-701-2PL-TL01 Gleichtaktdrosseln/Filter für Stromleitungen Drossel Common mode SMD 1.33 µH 6 mΩ 700 Ω 8 A 1 st Single

Artikelnr.:3555213

Snabb leverans tors 22 okt.

92 StyckConrad Electronic

700 Ω

SMD

1.33 µH

6 mΩ

85 °C

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

22,32 kr^*

TDK ACM12V-701-2PL-TL00 Gleichtaktdrosseln/Filter für Stromleitungen Drossel Common mode SMD 7.6 µH 6 mΩ 700 8 A 1 st Piece

Artikelnr.:3555214

Snabb leverans tors 22 okt.

95 StyckConrad Electronic

700

SMD

7.6 µH

6 mΩ

125 °C

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

22,32 kr^*

TDK ACM1513-551-2PL-TLHF Gleichtaktdrosseln/Filter für Stromleitungen Drossel Common mode SMD 1.1 µH 4 mΩ 550 Ω 10 A 1 st Piece

Artikelnr.:3555215

Snabb leverans tors 22 okt.

96 StyckConrad Electronic

550 Ω

SMD

1.1 µH

4 mΩ

85 °C

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

22,32 kr^*

TDK ACM2012-900-2P-T001 Gleichtaktdrosseln/Filter für Stromleitungen Drossel Common mode SMT 0805 220 nH 90 Ω 400 mA 1 st Single

Artikelnr.:3555216

Snabb leverans tors 22 okt.

90 StyckConrad Electronic

90 Ω

SMT

220 nH

105 °C

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

7,56 kr^*

TDK ACM7060-701-2PL-TL01 Gleichtaktdrosseln/Filter für Stromleitungen Drossel SMD 2824 1.5 µH 15 mΩ 700 Ω 4 A 1 st

Artikelnr.:3555224

Snabb leverans tors 22 okt.

95 StyckConrad Electronic

700 Ω

SMD

1.5 µH

15 mΩ

85 °C

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

11,12 kr^*

TDK ACM70V-701-2PL-TL00 Gleichtaktdrosseln/Filter für Stromleitungen Drossel SMD 2824 7.5 µH 15 mΩ 700 Ω 4 A 1 st

Artikelnr.:3555225

Snabb leverans tors 22 okt.

74 StyckConrad Electronic

700 Ω

SMD

7.5 µH

15 mΩ

125 °C

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

22,32 kr^*

TDK ACM90V-701-2PL-TL00 Gleichtaktdrosseln/Filter für Stromleitungen Drossel SMD 6.9 mH 700 Ω 5 A 1 st Tape on Mini reel

Artikelnr.:3555227

Snabb leverans tors 22 okt.

90 StyckConrad Electronic

700 Ω

SMD

6.9 mH

125 °C

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14,32 kr^*

TDK ACM1211-102-2PL-TL01 Gleichtaktdrosseln/Filter für Stromleitungen Drossel Hög ström 33.7 µH 14 mΩ 6 A 1 st Piece

Artikelnr.:3555212

Utgått

Conrad Electronic

33.7 µH

14 mΩ

85 °C

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14,32 kr^*

TDK ACM2520-102-2P-T002 Gleichtaktdrosseln/Filter für Stromleitungen Drossel SMT 2.16 µH 900 mΩ 1000 Ω 200 mA 1 st

Artikelnr.:3555217

Utgått

Conrad Electronic

1000 Ω

SMT

2.16 µH

900 mΩ

85 °C

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5,02 kr^*

Dokument & nedladdningar

Datablad

Datablad 3555221 TDK ACM4520-421-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen Drossel SMD SMD-2 1.1 µH 55 mΩ 420 Ω 2.4 A 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3555221 TDK ACM4520-421-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen Drossel SMD SMD-2 1.1 µH 55 mΩ 420 Ω 2.4 A 1 st
