TAMS Elektronik 53-04096-01-C BST LC-NG-09 Blinkelektronik Tågstation 1 st

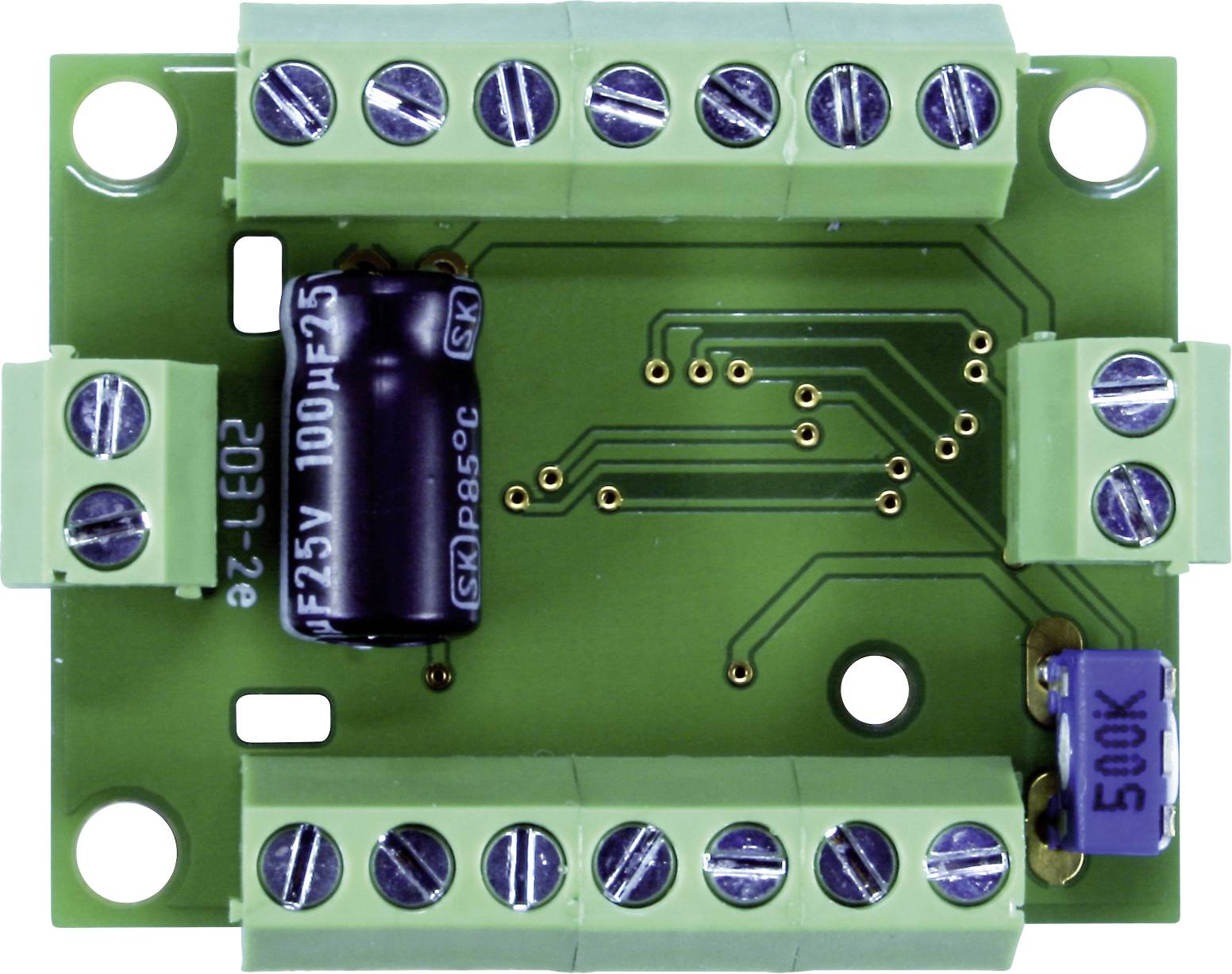

Ett grönt kretskort med flera gröna anslutningsplint, en svart kondensator och en blå potentiometerkomponent.

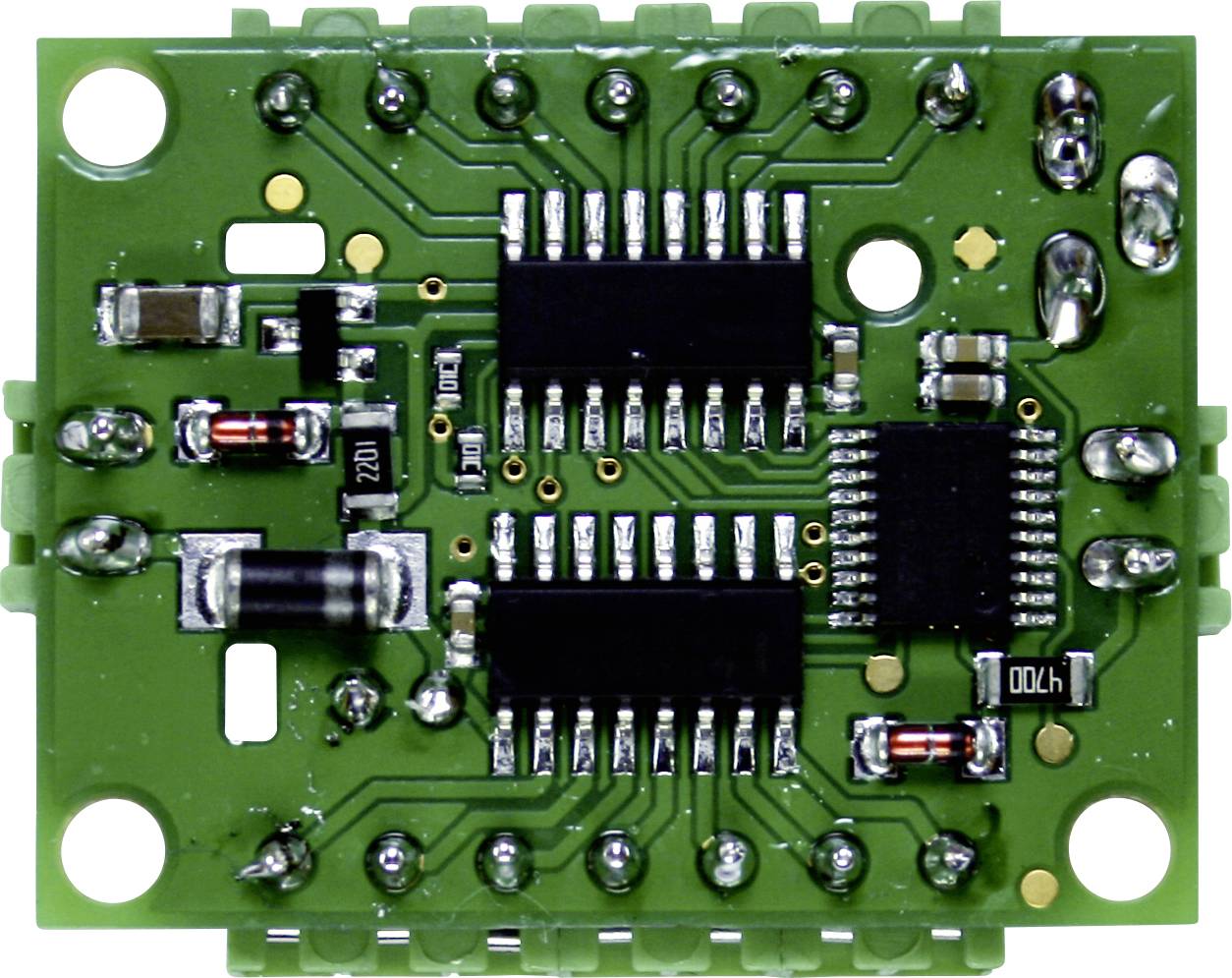

Grön kretskort till en elektronisk modul med svarta chip och olika elektroniska komponenter.

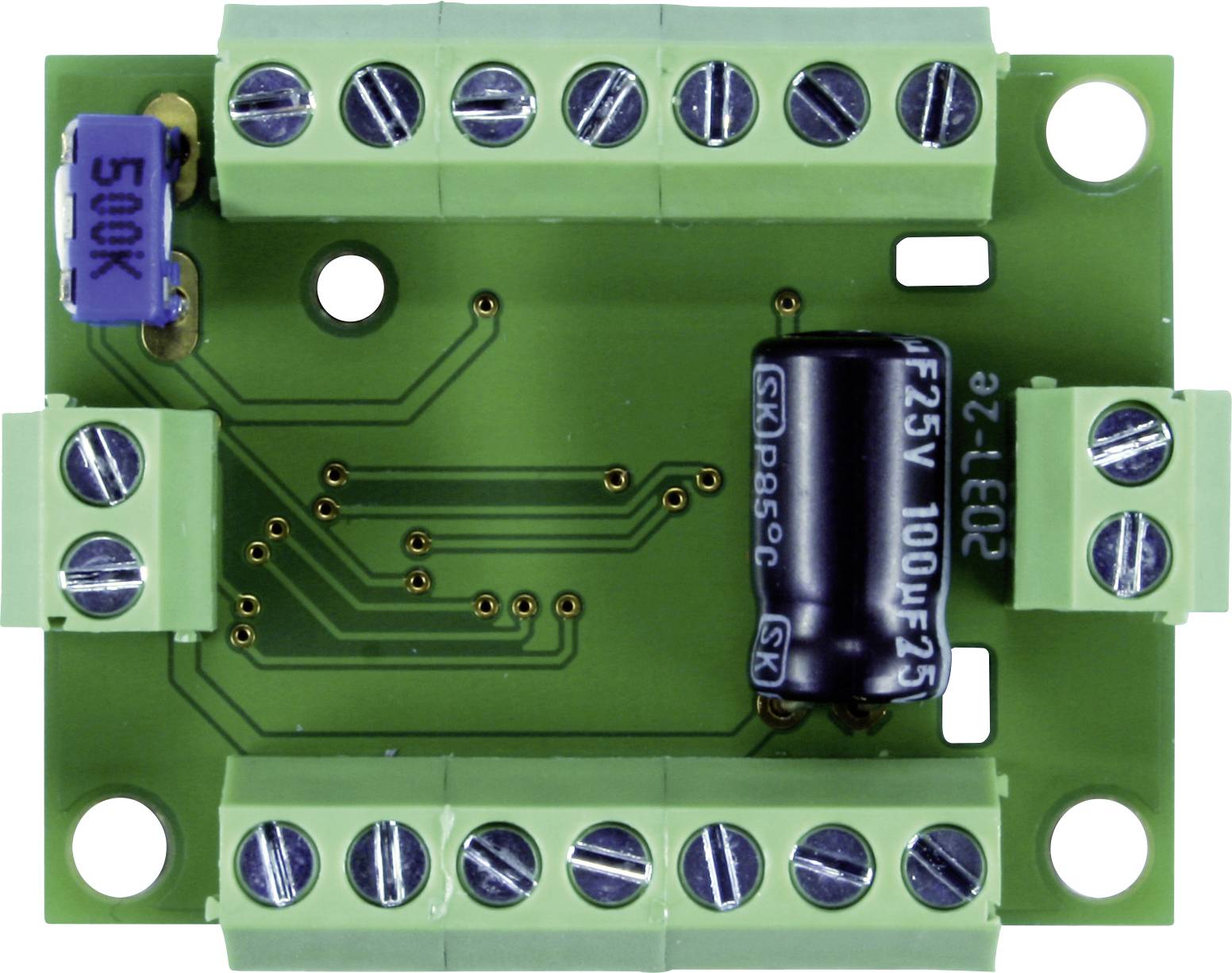

Grön kretskort med flera anslutningsklämmor, en blå potentiometer och en svart kondensator.

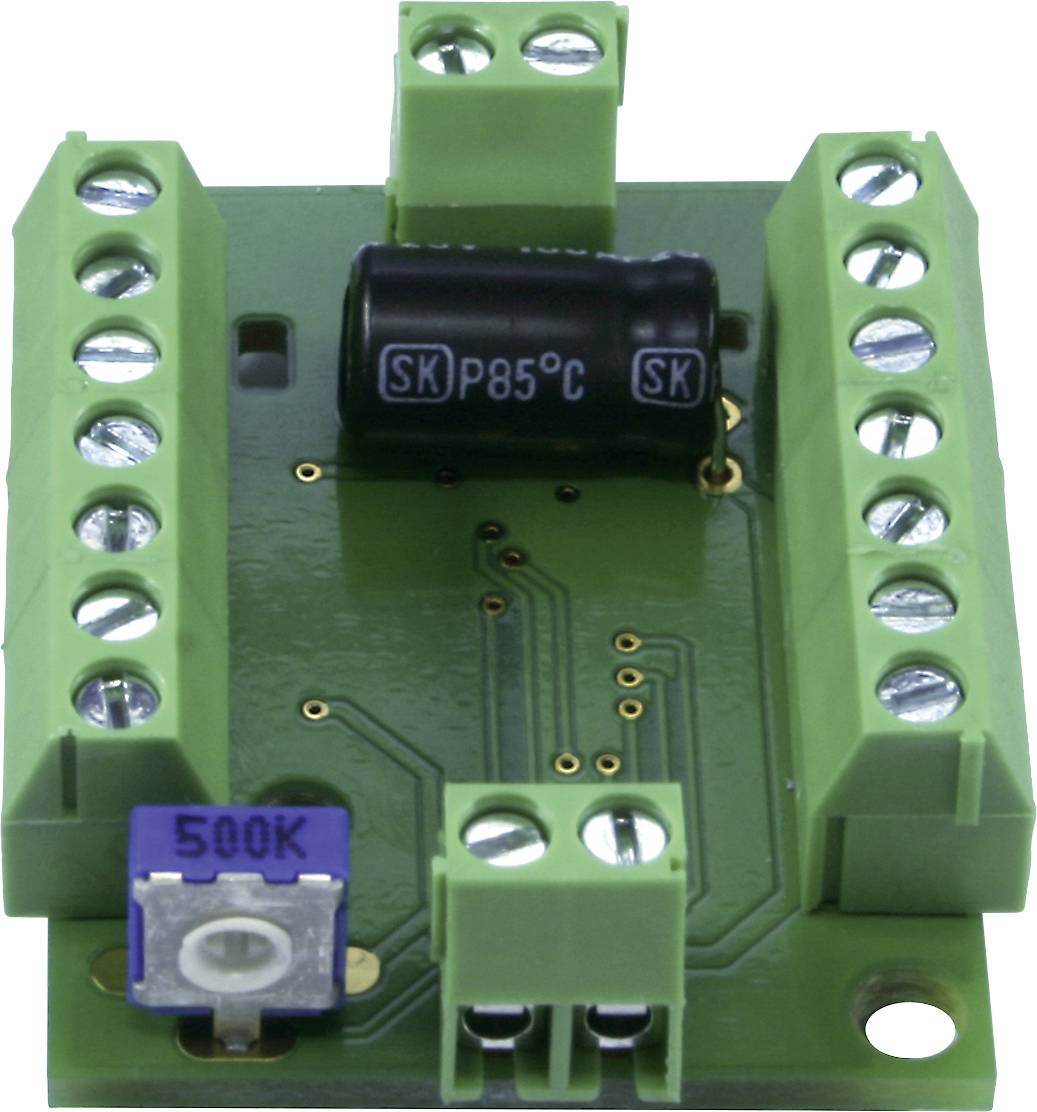

Grön kretskort med elektriska anslutningar, en svart kondensator och ett potentiometer märkt '500K'.

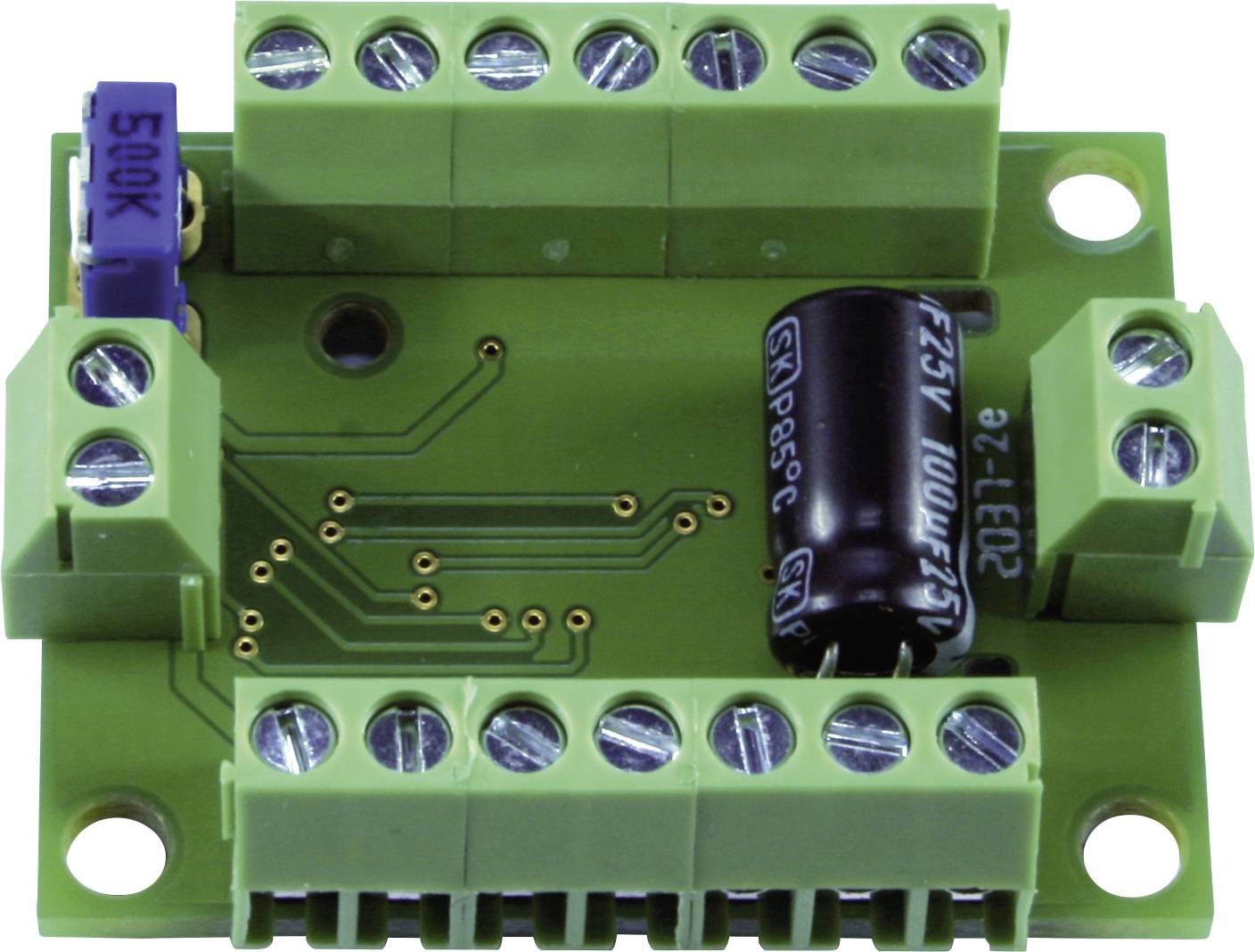

Ett grönt, rektangulärt kretskortmodul med flera skruvklämmor och en cylindrisk kondensator.

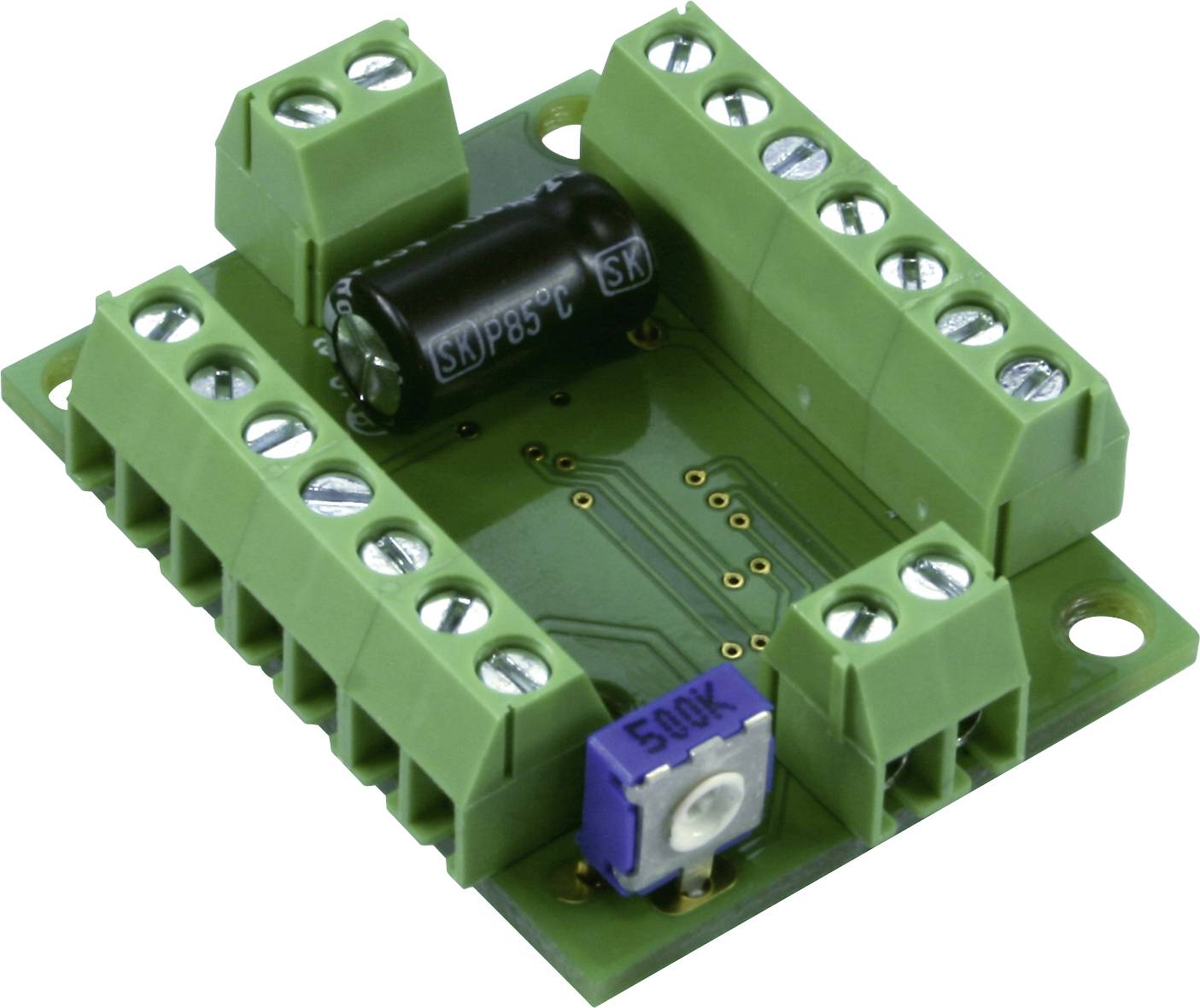

Grön kretskort med flera anslutningar, en svart cylindrisk kondensator och en blå potentiometer på höger sida.

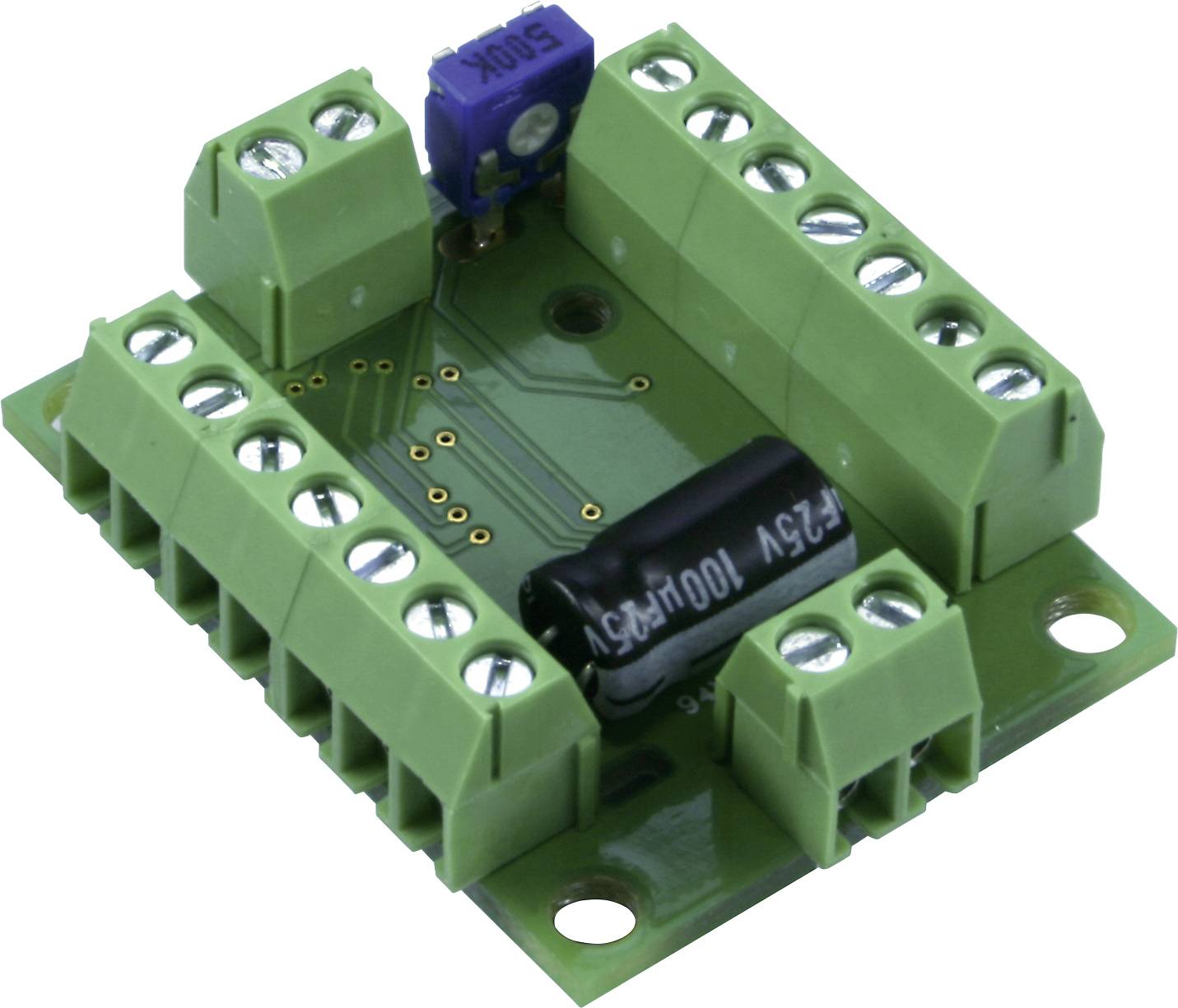

'Grön elektrisk kretskort med flera klämmor och en elektronisk komponent, möjligen ett motstånd eller en kondensator.'

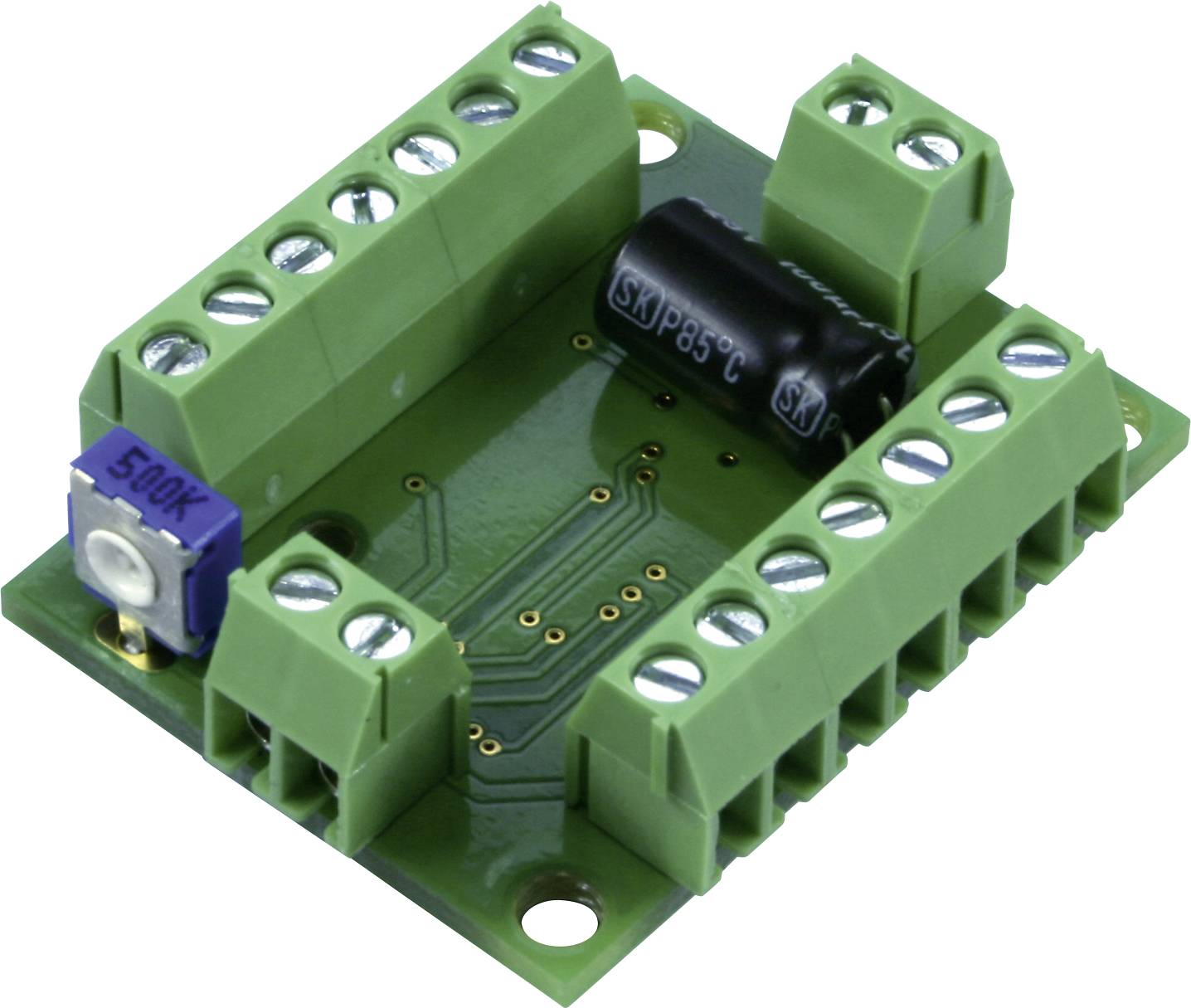

Grön kretskort med skruvklämmor och en svart kondensator, lämplig för elektrisk anslutning och signalbehandling.

1/8

Snabb leverans mån. 5 okt.

22 Styck

Antal

Styck

Toal (207,20 kr / stycken)

207,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Storlek: Universell

Typ av produkt: Blinkelektronik

Funktioner: Tågstation

Modellutförande: Monteringsklar modul

Åldersklass: från 15 år

Tillverkarnr.: 53-04096-01-C

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2373298 TAMS Elektronik 53-04096-01-C BST LC-NG-09 Blinkelektronik Tågstation 1 st

Villkor för garanti

Villkor för garanti 2373298 TAMS Elektronik 53-04096-01-C BST LC-NG-09 Blinkelektronik Tågstation 1 st

Beskrivning

För styrning av "lysrör" inklusive en defekt lampa (t.ex. för perrongövertak), anslutningsmöjlighet för varningsblinkers (t.ex. för bagagevagnar eller rengöringsfordon), ytterligare utgångar för belysning i stationsbyggnader eller i ställverk.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

14 utgångar (vardera max. 200 mA) för anslutning av glödlampor eller LED:er (via förkopplingsmotstånd), varav:
7 utgångar för "lysrör" (t.ex. för perrongtak) som flimrar kort vid inkopplingen innan den når sin slutgiltiga ljusstyrka. En av lysrörsen har fel och flackar därefter
2 utgångar för blinkljus (t.ex. för bagagevagnar eller rengöringsfordon)
5 utgångar för belysning på stationsbyggnader eller i ställverk
Maximal total ström 1 000 mA
Användning av kopplingsingång: Start/slut av processen
Inställningar på trimpotentiometer: Hastighet av kopplingsföljden vid utgångarna för ytterligare belysning. Utgångarna kan användas antingen för anslutning av belysning i stationsbyggnader eller för att simulera displayer i ställverket
Matningsspänning 12 - 18 V växel- eller 10 - 22 V likspänning.
