TAMS Elektronik 49-01147-01 KSM-4 Vändslinga-modul Tillbehör
EAN:
Fabrikatsnr.
Artikelnr.:
13 Styck
Antal
Toal (600,00 kr / stycken)
600,00 kr
exkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer

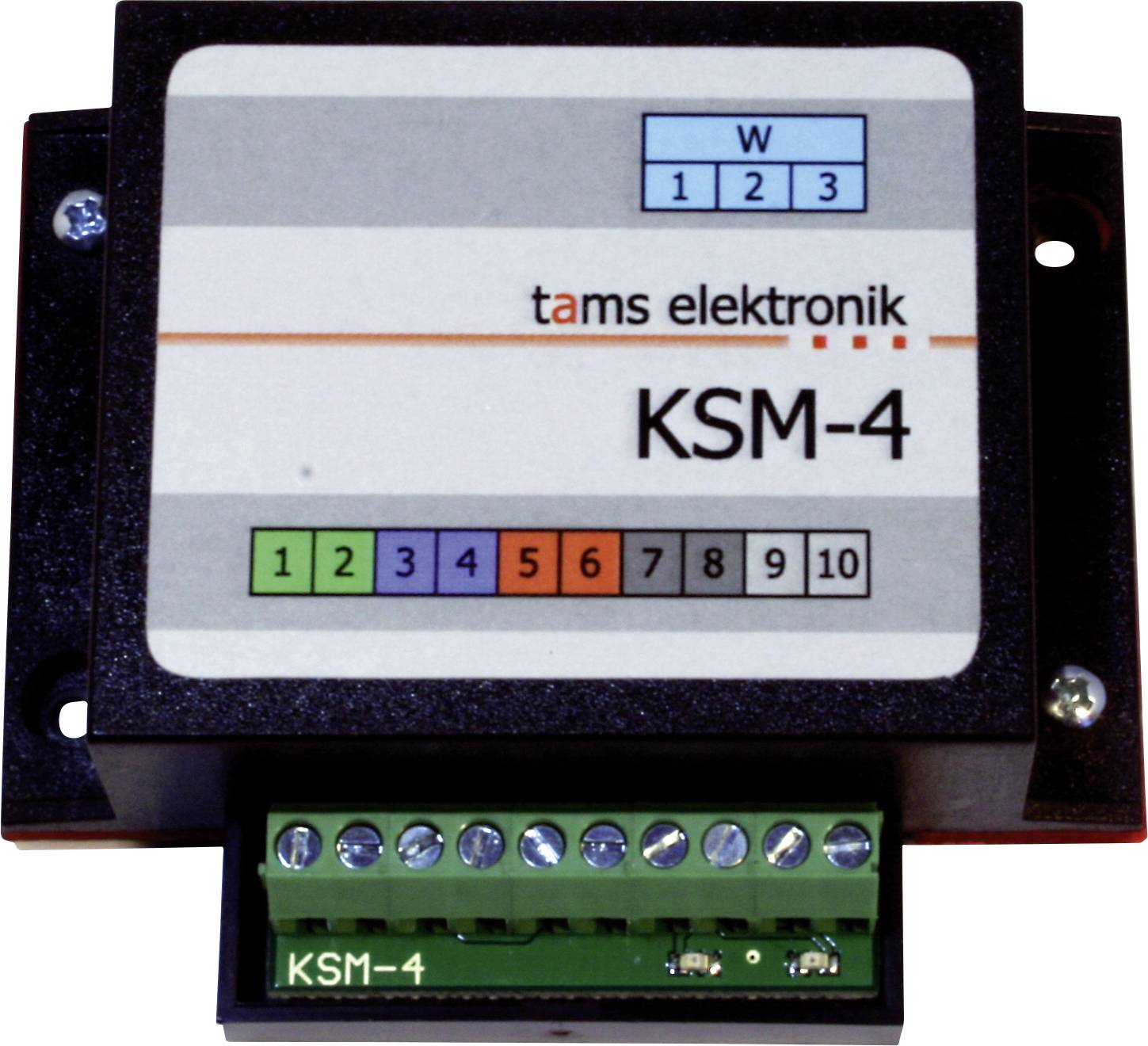

Tams Elektronik KSM-4 | vändslingemodul för digitala system
- Utan kortslutning tack vare rundspåret. Med växeldekoder och integrerad växelstyrning.
Tekniska specifikationer
- Digitalformat: Alla
- Inbyggd växeldekoder: DCC
- Spårutgångar:
- - 2 för anslutning av spåren inne i rundspåret
- - 2 för anslutning av spår i övergångsområdena
- - 2 för anslutning av spår utanför rundspåret
- Kopplingsutgång:
- - Anslutning av växel obligatorisk
- - Antal: 1
- - För direkt anslutning av en växel som drivs med dubbelspolar eller med motorisk drift
- Maximal laddningsström: 1 A
- - Kopplingstid: 100 ms till 5 sek. (Inställbar)
- Spänningsförsörjning: Via skenorna
- Max. Ström för alla fordon i rundspåret 3 A.
- Plattmått 48 x 52 mm
- Mått inklusive hölje: 70 x 60 x 25 mm
- Typ av produkt
Vändslinga-modul
- Digital-format
Universal
- Modellutförande
Tillbehör
- Längd
70 mm
- Bredd
60 mm
- Höjd
25 mm
- Mått.
(L x B x H) 70 x 60 x 25 mm
- Åldersklass
från 15 år
- UKCA
Ja
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3775672 TAMS Elektronik 49-01147-01 KSM-4 Vändslinga-modul Tillbehör
Beskrivning
Funktionsprincip:
Rundspårmodulen KSM-4 ställer in polariteten inom rundspåret i förhållande till växelns läge så att ingen kortslutning kan uppstå vid övergångsstället. Mellan växeln och insidan av rundspåret finns olika övergångsområden med inbyggda indikeringsspelar för belagt spår ("sensorspår"). När ett tåg kör in från rundspåret till ett av de båda övergångsområdena, kopplas växeln för utfarten och polariteten anpassas inom rundspåret.
Anslutning och styrning av växel:
Växeln ska anslutas till KSM-4 och kopplas automatiskt om för att köra ut tåget från rundspåret.
För infarten kan växeln kopplas utifrån och körriktningen inom rundspåret anges:
Manuellt via knapp eller en jämförbar koppling som är ansluten till de två kopplingsingångarna, eller
- Med DCC-växelkommandon till den integrerade växelendekodaren
Lämpliga växeltyper: Växlar med dubbelspoledrift eller motoriska växlar. Båda typerna av mjukplast kan anslutas direkt.
Övriga egenskaper:
Inte avsedd för vridskivor.
max Antal lok i rundspåret: Ingen begränsning
min./max. Längd på rundspåret: 1 gånger tåglängd + 1 gånger lokets längd
Max. ström för alla fordon inom rundspåret: 3 A
- Integrering i anläggningsstyrning: Anslutning av externa spårbeläggningsdetektorer eller RailCom-detektorer till sopslingans inre.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Rundspårmodulen KSM-4 ställer in polariteten inom rundspåret i förhållande till växelns läge så att ingen kortslutning kan uppstå vid övergångsstället. Mellan växeln och insidan av rundspåret finns olika övergångsområden med inbyggda indikeringsspelar för belagt spår ("sensorspår"). När ett tåg kör in från rundspåret till ett av de båda övergångsområdena, kopplas växeln för utfarten och polariteten anpassas inom rundspåret.
Anslutning och styrning av växel:
Växeln ska anslutas till KSM-4 och kopplas automatiskt om för att köra ut tåget från rundspåret.
För infarten kan växeln kopplas utifrån och körriktningen inom rundspåret anges:
Manuellt via knapp eller en jämförbar koppling som är ansluten till de två kopplingsingångarna, eller
- Med DCC-växelkommandon till den integrerade växelendekodaren
Lämpliga växeltyper: Växlar med dubbelspoledrift eller motoriska växlar. Båda typerna av mjukplast kan anslutas direkt.
Övriga egenskaper:
Inte avsedd för vridskivor.
max Antal lok i rundspåret: Ingen begränsning
min./max. Längd på rundspåret: 1 gånger tåglängd + 1 gånger lokets längd
Max. ström för alla fordon inom rundspåret: 3 A
- Integrering i anläggningsstyrning: Anslutning av externa spårbeläggningsdetektorer eller RailCom-detektorer till sopslingans inre.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ingår i leveransen
- 1 sopningsmodul KSM-4, utförande: Färdig enhet i höljet
