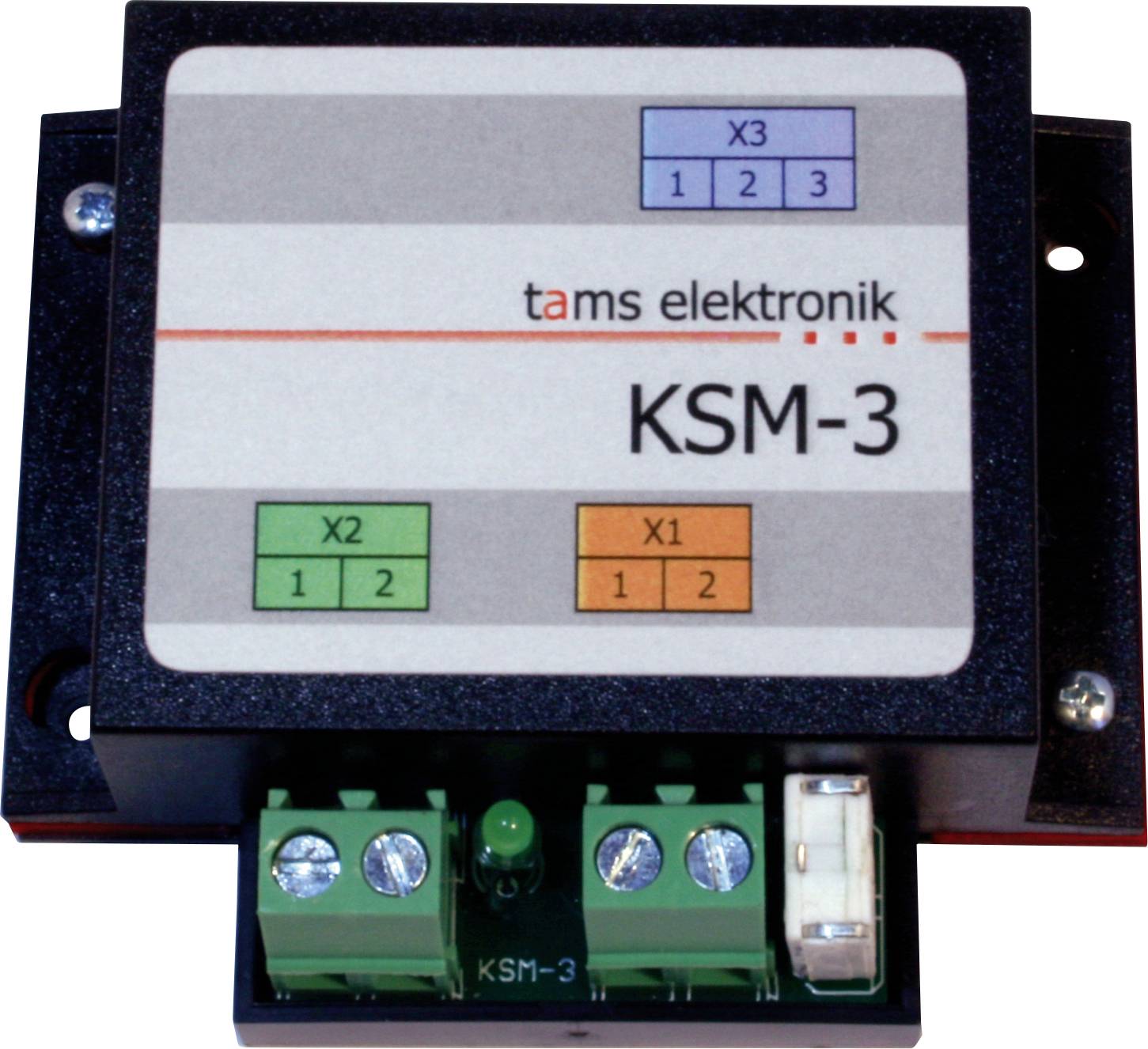

TAMS Elektronik 49-01137-01 KSM-3 Vändslinga-modul Tillbehör
EAN:
Fabrikatsnr.
Artikelnr.:
10 Styck
Antal
Toal (600,00 kr / stycken)
600,00 kr
exkl. moms
Endast 10 Styck kvar på lager
Höjdpunkter & detaljer
Tams Elektronik KSM-3 | vändslingemodul för digitala system
- Med integrerad växelstyrning.
- Kortslutningsarm.
- För fordon upp till 8 A.
Tekniska specifikationer
- Digitalformat: Alla
- Spårutgångar:
- - 2 för anslutning av spåren inne i rundspåret
- - 2 för anslutning av spår utanför rundspåret
- Kopplingsutgång:
- - Anslutning av en växel som tillval
- - Antal: 1
- - För direkt anslutning av en växel som drivs med dubbelspolar
- Maximal laddningsström: 1 A
- Spänningsförsörjning: Via skenorna
- Max. Ström för alla fordon i rundspåret 8 A.
- Plattmått 48 x 52 mm
- Mått inklusive hölje: 70 x 60 x 25 mm
- Typ av produkt
Vändslinga-modul
- Digital-format
Universal
- Modellutförande
Tillbehör
- Längd
70 mm
- Bredd
60 mm
- Höjd
25 mm
- Mått.
(L x B x H) 70 x 60 x 25 mm
- Åldersklass
från 15 år
- UKCA
Ja
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3775671 TAMS Elektronik 49-01137-01 KSM-3 Vändslinga-modul Tillbehör
Beskrivning
Funktionsprincip:
Rundspårmodulen KSM-3 ändrar polariteten på några millisekunder när den upptäcker spänningsfallet vid övergång till kortslutning vid in- eller utfart av tåget. KSM-3 reagerar redan innan spänningen faktiskt bryts vid kortslutning. För att säkerställa exakt kortslutningskänslighet visar en LED på kretskortet den optimala inställningen.
Växelns anslutning (optinal):
Växeln kan anslutas till KSM-3 och kopplas sedan automatiskt om för utfart av tåget från rundspåret. Kopplaren kan även ställas in för hand eller med hjälp av externa kopplingar. På så sätt kan en färdriktning inom rundspåret anges innan fartyget går in.
Lämpliga växeltyper: Växlar med dubbelspoledrift eller motoriska växlar. För anslutning av motoriska växlar krävs en extra adapter AMW plus.
Övriga egenskaper:
Avsedd för vridskivor.
max Antal lok i rundspåret: Ingen begränsning
min./max. Längd på rundspåret: 1 gånger tåglängd
Max. ström för alla fordon inom rundspåret: 8 A
- Integrering i anläggningsstyrning: Anslutning av externa spårbeläggningsdetektorer eller RailCom-detektorer till sopslingans inre
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Rundspårmodulen KSM-3 ändrar polariteten på några millisekunder när den upptäcker spänningsfallet vid övergång till kortslutning vid in- eller utfart av tåget. KSM-3 reagerar redan innan spänningen faktiskt bryts vid kortslutning. För att säkerställa exakt kortslutningskänslighet visar en LED på kretskortet den optimala inställningen.
Växelns anslutning (optinal):
Växeln kan anslutas till KSM-3 och kopplas sedan automatiskt om för utfart av tåget från rundspåret. Kopplaren kan även ställas in för hand eller med hjälp av externa kopplingar. På så sätt kan en färdriktning inom rundspåret anges innan fartyget går in.
Lämpliga växeltyper: Växlar med dubbelspoledrift eller motoriska växlar. För anslutning av motoriska växlar krävs en extra adapter AMW plus.
Övriga egenskaper:
Avsedd för vridskivor.
max Antal lok i rundspåret: Ingen begränsning
min./max. Längd på rundspåret: 1 gånger tåglängd
Max. ström för alla fordon inom rundspåret: 8 A
- Integrering i anläggningsstyrning: Anslutning av externa spårbeläggningsdetektorer eller RailCom-detektorer till sopslingans inre
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ingår i leveransen
- 1 sopningsmodul KSM-3, utförande: Färdig enhet i höljet
