Strömsladd- Analysator PCE-VDV 10 PCE Instruments PCE-VDV 10 Nätverk

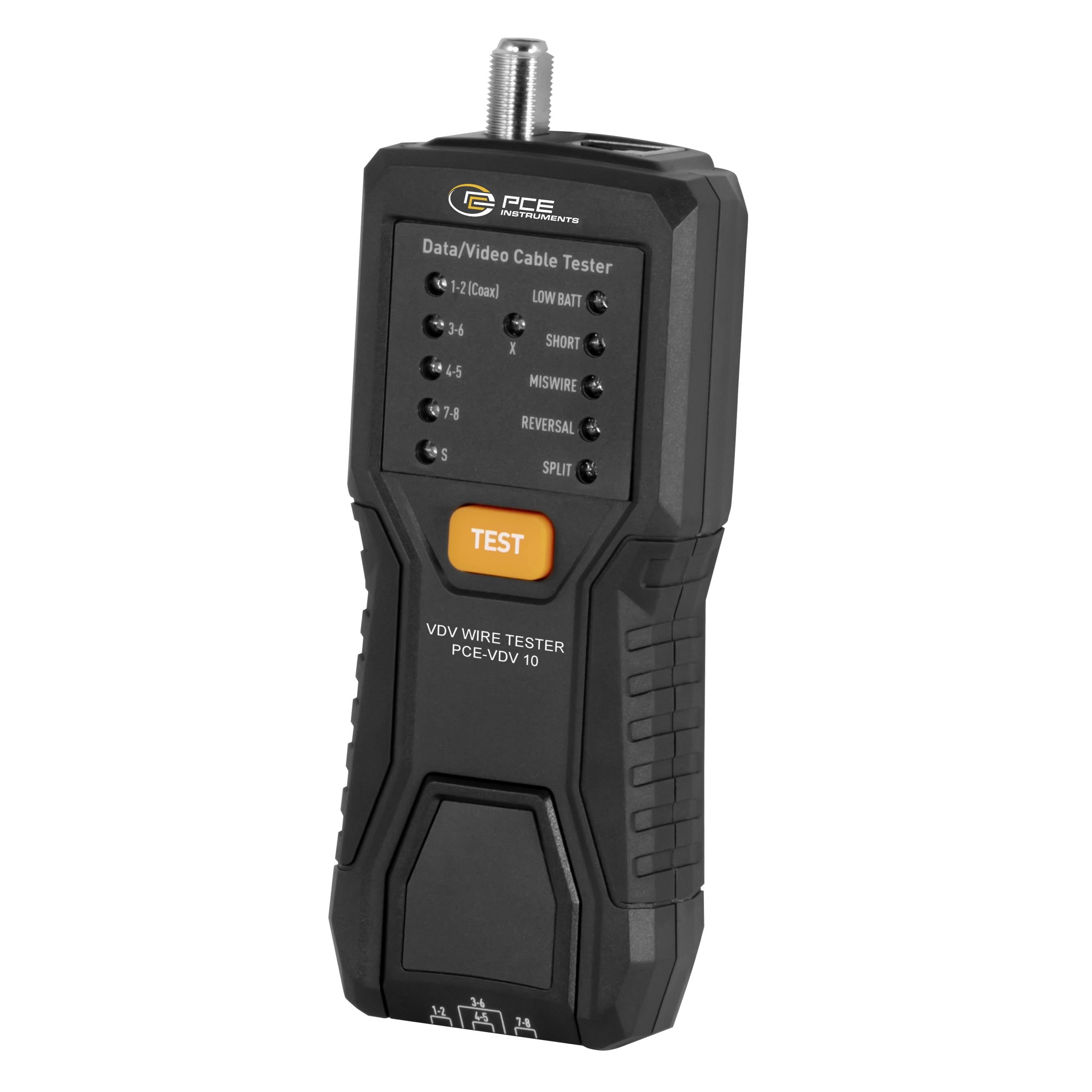

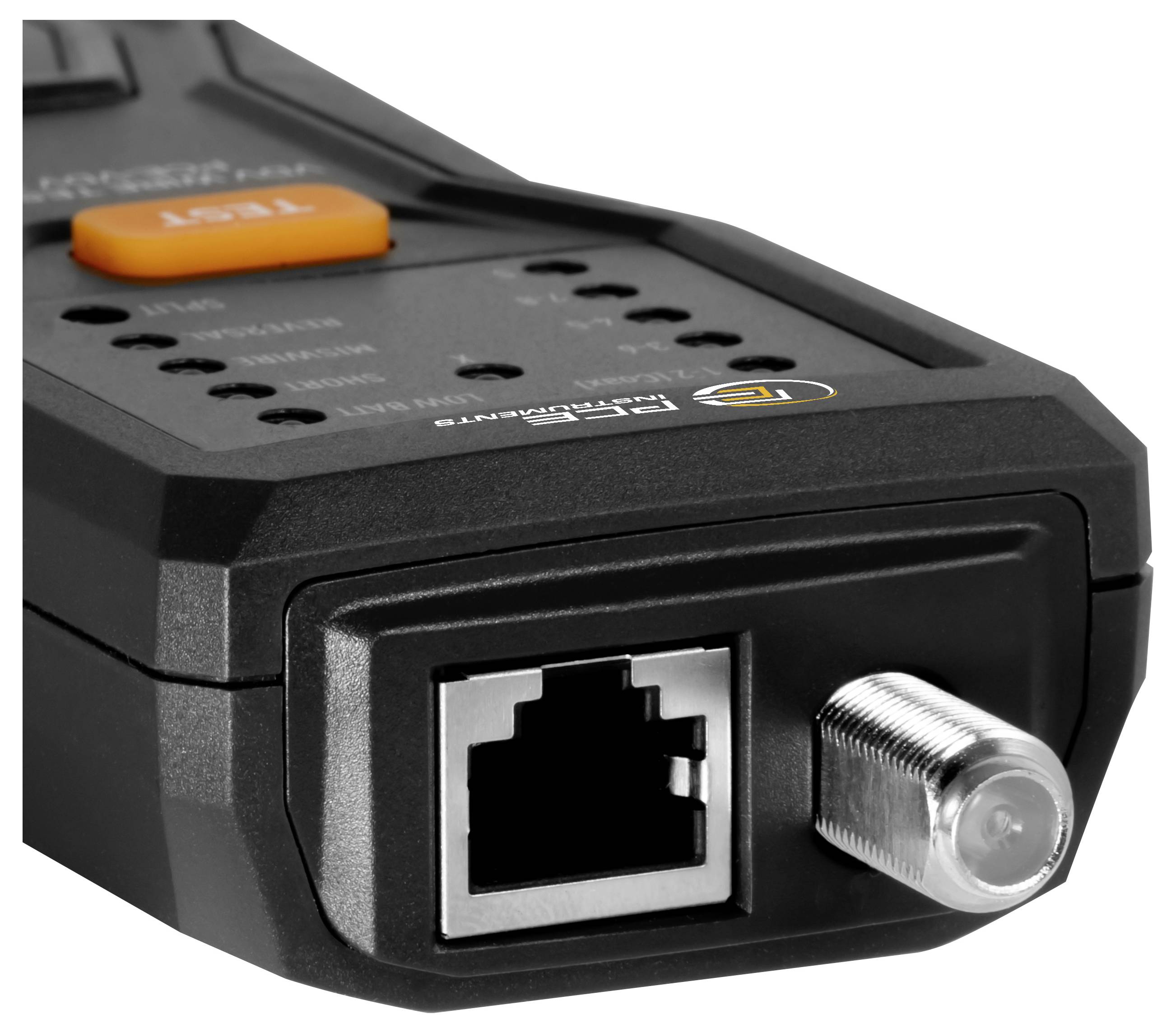

VDV-kabelprovaren är en bärbar testenhet för felsökning av fel i nätverks- och koaxialledningar och används för snabb kontroll av strukturerade kablage. VDV-kabelprovaren stöder skärmade och oskärmade partvinnade kablar i kategorierna Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A samt koaxialkabel, som i TV-, antenn- och övervakningssystem.

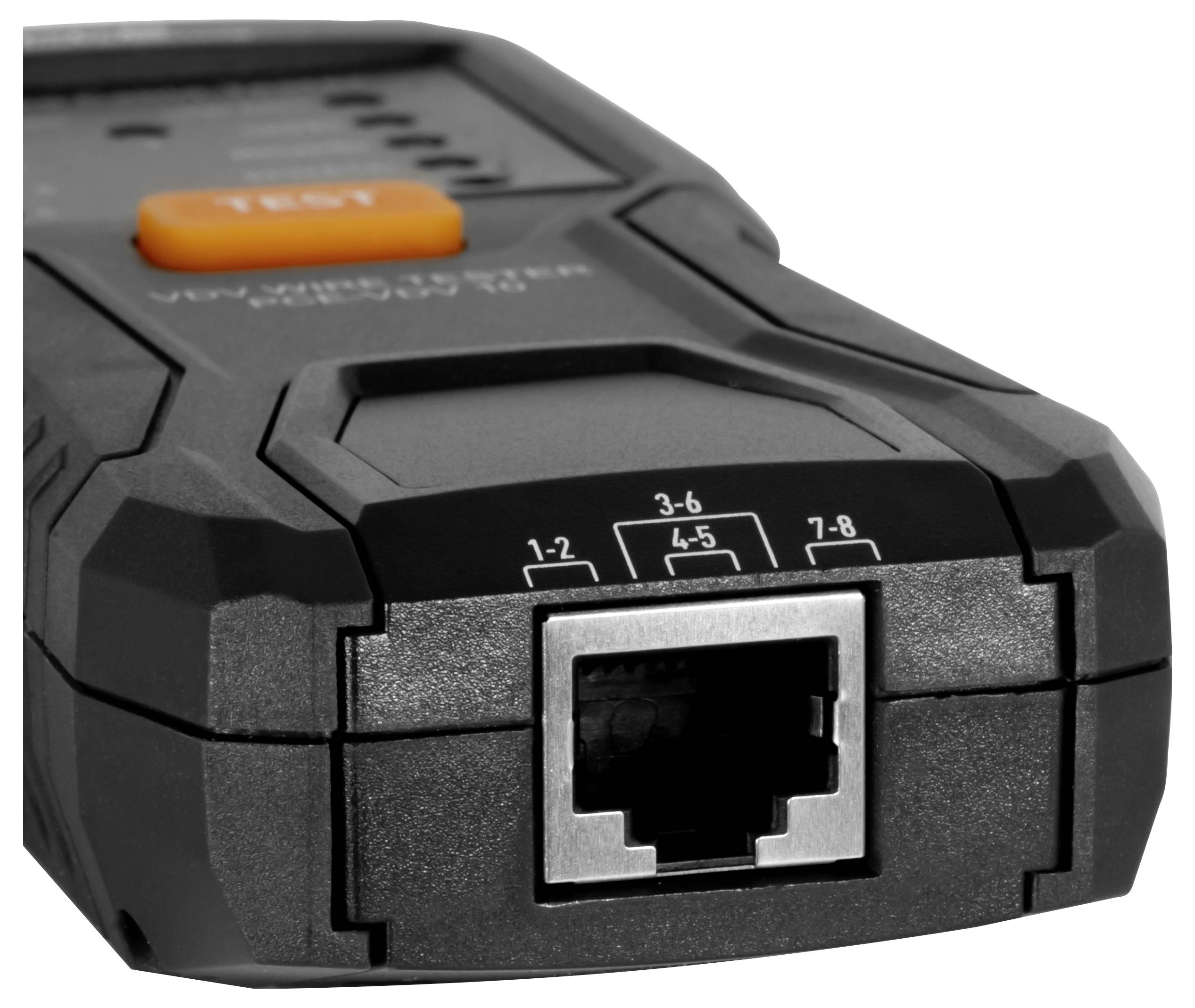

Kontrollen sker via ett tvådelat system som består av en huvudenhet och en fjärrenhet, vilket gör att även fasta ledningar kan testas tillförlitligt. Till de viktigaste testmetoderna hör förbindelseprov av ledare (stift 1... 8), anslutningstest för kontroll av korrekt tilldelning av trådparen samt identifiering av kortslutningar, felkablingar och Split-Pair-fel. Dessutom kontrolleras skärmningen av skärmade kablar. Testområdet omfattar ledningslängder på upp till 305 m, medan den minimala kabellängden för split pair-identifiering är ca 0,5 m.

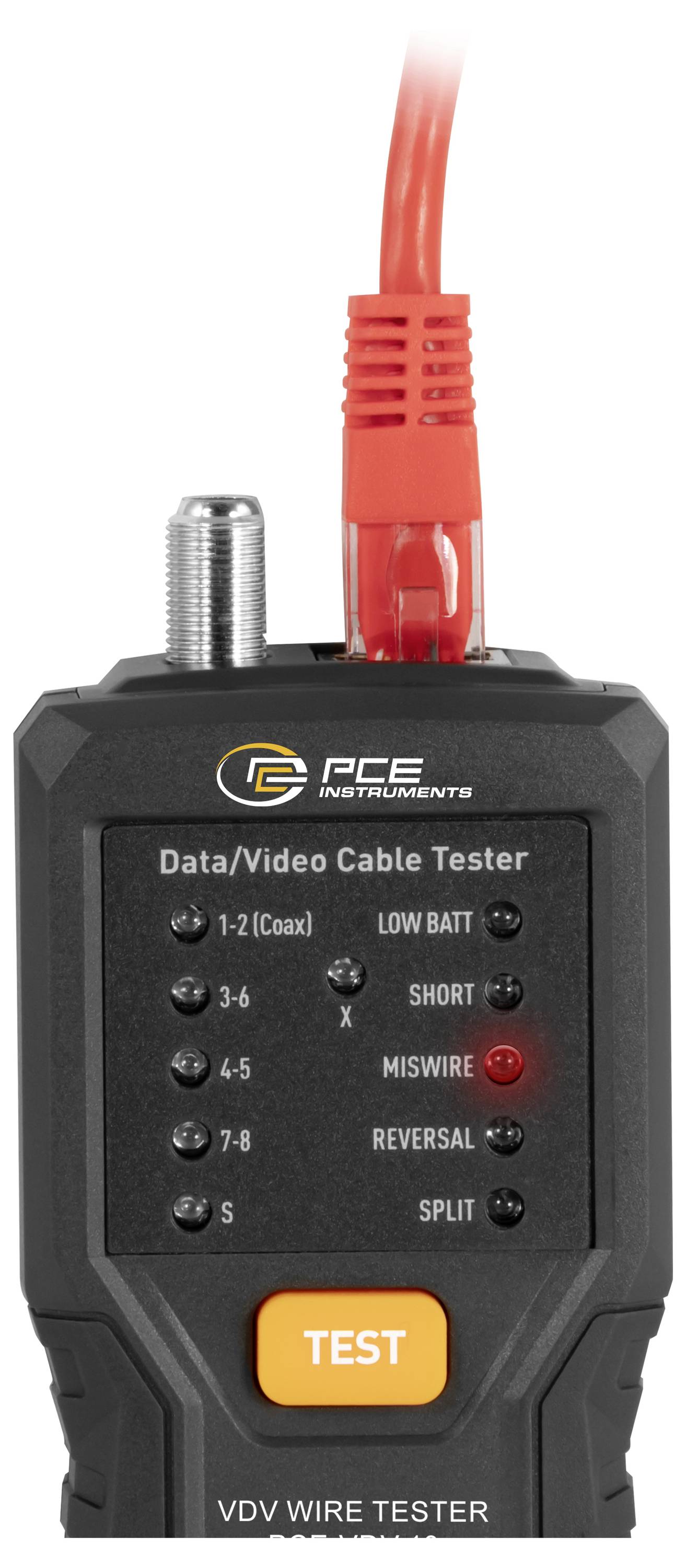

Vår VDV-kabelprovare arbetar med testsignaler som överförs mellan huvudenheten och fjärrenheten. Resultaten visas via LED-indikatorer. Permanent lysande LED:er signalerar en korrekt kabeldragning, medan blinkande LED:er visar på fel i respektive par av trådar. Extra status-LED:er kännetecknar typen av fel, som kortslutning, felkoppling, förväxling (Reverversal) eller Split Pair.

VDV-kabelprovaren används inom nätverksteknik, kabeldragning i byggnader samt i IT- och kommunikationsinstallationer och är avsedd för elektriker, nätverkstekniker och servicetekniker för snabb kontroll av ledningsbanor.
