Name: Sonel MPI-530 Installationsprovare VDE-norm 0100
Brand: Sonel
SKU: 1427980

Elektriskt testinstrument med display som visar mätvärden. Knappar och vridreglage för manövrering på framsidan.

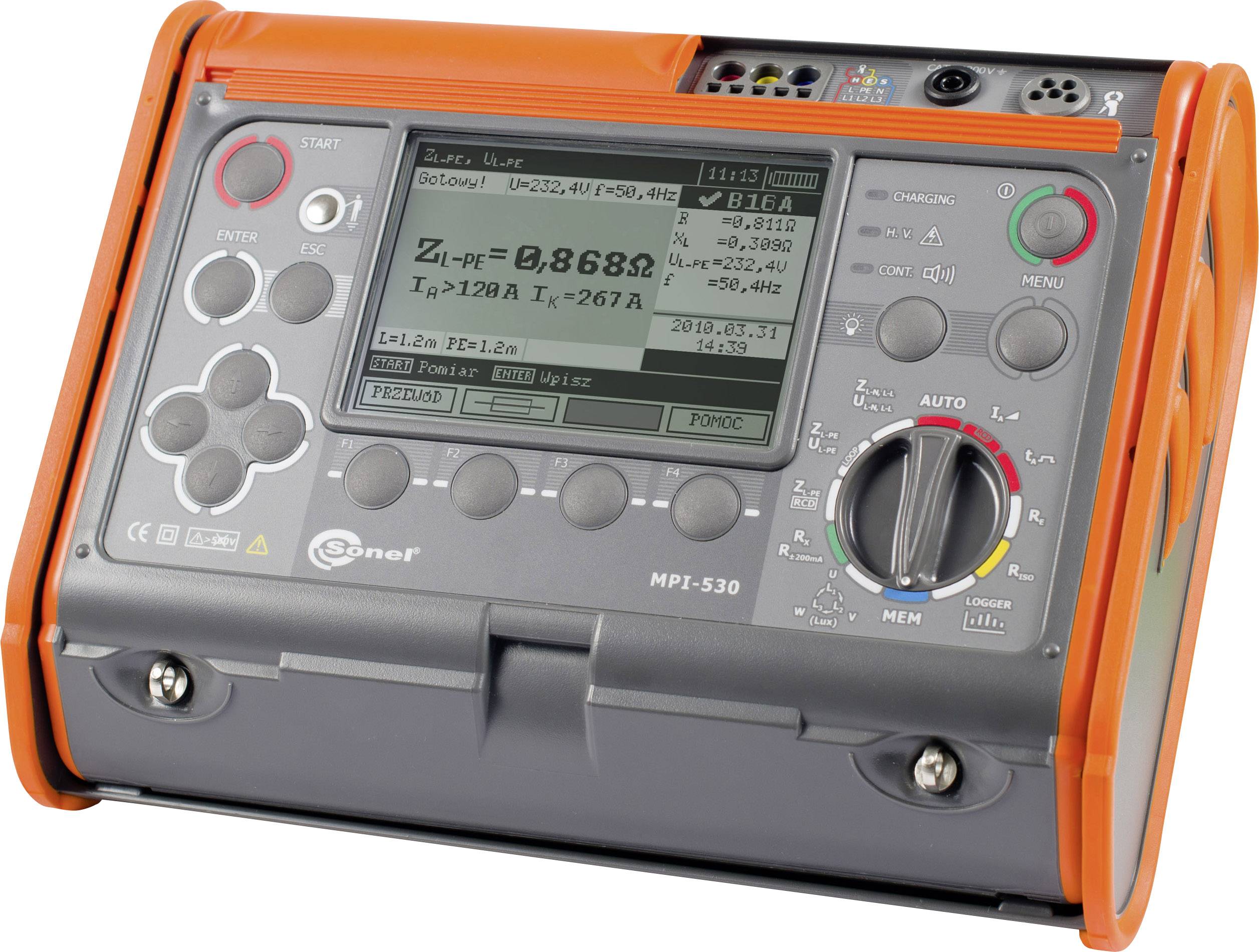

En digital mätapparat med skärm visar elektriska mätvärden och inställningar. Den har knappar för navigering och styrning.

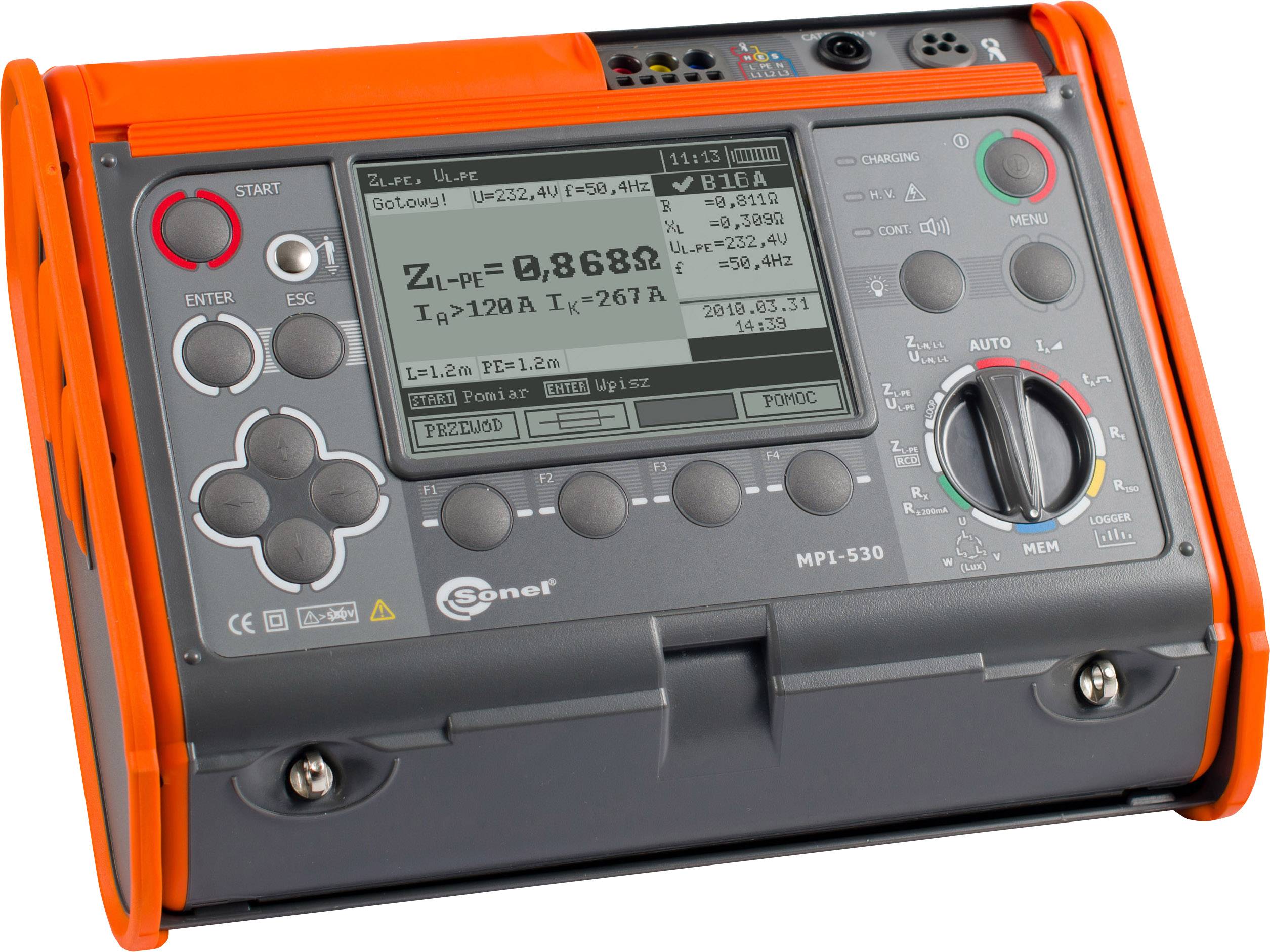

En orange-grå elektrisk testapparat med display, som visar mätvärden och har styrreglage. Används för att testa elektriska installationer.

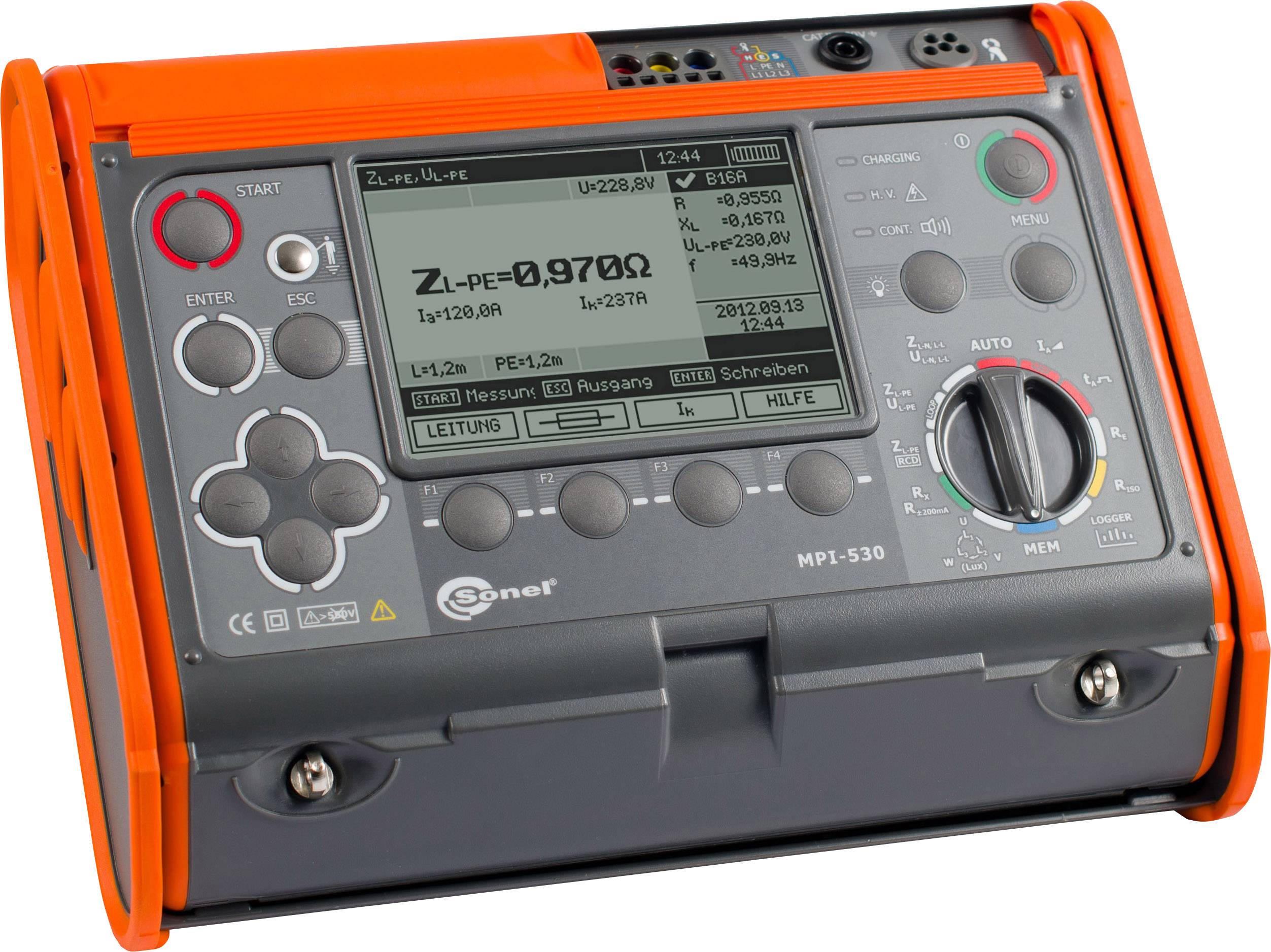

En bärbar mätare med display och knappar som visar resistansmätning ZI-PE: 0,970Ω, använd för elektriska tester.

1/4

Datablad (PDF)

Utgått

Rapportera juridiska problem

Höjdpunkter & detaljer

VDE-testare

Slingimpendansmätning med max. 41 A vid 415 V
Slipning mätning även utan utlösning av RCD
Kortslutningsström beräkning
Mätning av isolationsresistans med max. 1000 V till 10 GΩ
Mätning av skyddsledarresistans med ± 200mA
RCD/FI kontroll typ AC, A och B upp till 1000 mA
TRMS strömmätning upp till 400 A
AC-spänningsmätning upp till 500 V
Aktiv-, skenbar.- och reaktiv effekt mätning inkl. cosϕ
Jordningsmätning även med 2 strömtänger utan att erders genom wenner-methode
Specifika jordmotstånd ρ
Belysning mätning
Rotationsfältsriktningsvisare
Nätkvalitetsanalys

Tekniska specifikationer

"Område slingimpendansmätning ZL-PE, ZL-N, ZL-L 0,000...19,999 Ω: upplösning 0,001 Ω, noggrannhet: ± (5 % v.M. + 30 räknevärden); område slingimpendansmätning ZL-PE,ZL-N,ZL-L 20,00...199,99 Ω: upplösning: 0,01 Ω, noggrannhet: ± (5 % v.M. + 30 räknevärden); område slingimpendansmätning ZL-PE,ZL-N,ZL-L 200...1 999,9 Ω: upplösning: 0,1 Ω, noggrannhet: ± (5 % v.M. + 30 räknevärden); spänningsområden: 95…270 V för ZL-PE , ZL-N och 95…440 V för ZL-L; frekvens: 45…65 Hz; område slingimpendansmätning ZL-PE utan RCD utlösning 0,00...19,99 Ω: upplösning: 0,01 Ω, noggrannhet: ± (6 % v.M. + 10 räknevärden); område slingimpendansmätning ZL-PE utan RCD-utlösning 20...199 Ω: upplösning: 0,1 Ω, noggrannhet: ±(6% v.M. + 5 räknevärden); område slingimpendansmätning ZL-PE utan RCD utlösning 200...1999 Ω: upplösning: 1 Ω, noggrannhet: ± (6 % v.M. + 5 räknevärden); område jordningsmotståndsmätare RE: 0,00...9,99 Ω, upplösning: 0,01 Ω, noggrannhet: ± (2 % v.M. + 4 räknevärden); område jordningsmotståndsmätare RE: 10,00...99,9 Ω, upplösning: 0,1 Ω, noggrannhet: ± (2 % v.M. + 3 räknevärden); område jordningsmotståndsmätare RE: 100...999 Ω: upplösning: 1 Ω, noggrannhet: ± (2 % v.M. + 3 räknevärden); område jordningsmotståndsmätare RE: 1,00...1,99 kΩ: upplösning: 0,01 kΩ, noggrannhet: ± (2 % v.M. + 3 räknevärden); område jordningsmätning med tång: 0,00...9,99 Ω, upplösning: 0,01 Ω, noggrannhet: ± (8 % v.M. + 4 räknevärden); område jordningsmätning med tång: 10,0...99,9 Ω, upplösning: 0,1 Ω, noggrannhet: ± (8 % v.M. + 4 räknevärden); område jordningsmätning med tång: 100...999 Ω, upplösning: 1 Ω, noggrannhet: ± (8 % v.M. + 4 räknevärden); område jordningsmätning med tång 1,00...1,99 kΩ: upplösning: 0,01 kΩ, noggrannhet: ± (8 % v.M. + 4 räknevärden); område jordningsmätning med 2 tänger 0,00...9,99 Ω: upplösning: 0,01 Ω, noggrannhet: ± (10 % v.M. + 4 räknevärden); område jordningsmätning med 2 tänger 10...19,9 Ω: upplösning: 0,1 Ω, noggrannhet: ± (10 % v.M. + 4 räknevärden); område jordningsmätning med 2 tänger 20...99,9 Ω: upplösning: 0,1 Ω, noggrannhet: ± (20 % v.M. + 4 räknevärden); område specifika jordmotstånd ρ 0,00...9,99 Ωm: upplösning: 0,1 Ωm, noggrannhet: beroende på RE; område specifika jordmotstånd ρ 100...999 Ωm: upplösning: 1 Ωm, noggrannhet: beroende på RE; område specifika jordmotstånd ρ 1,00...9,99 kΩm: upplösning: 0,01 kΩm, noggrannhet: beroende på RE; område specifika jordmotstånd ρ 10,0...99,9 kΩm: upplösning: 0,1 kΩm, noggrannhet: beroende på RE; fasföljdsvisning UL-L: 95 - 500 V, 45...65 Hz; utlösningstid RCDnormal 0,5*i: område: 0...300 ms, upplösning: 1 ms, noggrannhet: [± (2 % v.M. + 2 siffror), RCD i= 10mA och 0,5*i ± (2 % v.M. + 3 siffror)]; utlösningstid RCDnormal 1*i: område: 0...300 ms, upplösning: 1 ms, noggrannhet: [± (2 % v.M. + 2 siffror), RCD i= 10mA och 0,5*i ± (2 % v.M. + 3 siffror)]; utlösningstid RCDnormal 2*i: område: 0...150 ms, upplösning: 1 ms, noggrannhet: [± (2 % v.M. + 2 siffror), RCD i= 10mA och 0,5*i ± (2 % v.M. + 3 siffror)]; utlösningstid RCDnormal 5*i: område: 0...40 ms: upplösning: 1 ms, noggrannhet: [± (2 % v.M. + 2 siffror), RCD i= 10mA och 0,5*i ± (2 % v.M. + 3 siffror)]; utlösningstid RCDselektiv 0,5*i: område: 0...500 ms, upplösning: 1 ms, noggrannhet: [± (2 % v.M. + 2 siffror), RCD i= 10mA och 0,5*i ± (2 % v.M. + 3 siffror)]; utlösningstid RCDselektiv 1*i: område: 0...500 ms, upplösning: 1 ms, noggrannhet: [± (2 % v.M. + 2 siffror), RCD i= 10mA och 0,5*i ± (2 % v.M. + 3 siffror)]; utlösningstid RCDselektiv 2*i: område: 0...200 ms, upplösning: 1 ms, noggrannhet: [± (2 % v.M. + 2 siffror), RCD i= 10mA och 0,5*i ± (2 % v.M. + 3 siffror)]; utlösningstid RCDselektiv 5*i: område: 0...150 ms, upplösning: 1 ms, noggrannhet: [± (2 % v.M. + 2 siffror), RCD i= 10mA och 0,5*i ± (2 % v.M. + 3 siffror)]; utlösningsström RCD typ AC 10 mA: område: 3,3...10,0 mA, upplösning: 0,1 mA, mät ström: 0,3...1,0xIn, noggrannhet: ±5% i; utlösningsström RCD typ AC 30 mA: område: 9,0...30,0 mA, upplösning: 0,1 mA, mät ström: 0,3...1,0xIn, noggrannhet: ±5% i; utlösningsström RCD typ AC 100 mA: område: 33,0...100 mA, upplösning: 0,1 mA, mät ström: 0,3...1,0xIn, noggrannhet: ±5% i; utlösningsström RCD typ AC 300 mA: område: 90...300 mA, upplösning: 1 mA, mät ström: 0,3...1,0xIn; Noggrannhet: ±5% i; utlösningsström RCD typ AC 500 mA: område: 150...500 mA, upplösning: 0,1 mA, mät ström: 0,3...1,0xIn, noggrannhet: ±5% i; utlösningsström RCD typ AC 1000 mA: område: 330...1000 mA, upplösning: 1 mA, mät ström: 0,3...1,0xIn Noggrannhet: ±5% i; utlösningsström RCD Typ A 10mA: område: 3,5...20,0 mA, upplösning: 0,1 mA, mätström: 0,35...2,0xIn Noggrannhet: ±10 % I; utlösningsström RCD Typ A 30 mA: område: 10,5...42,0 mA, upplösning: 0,1 mA, mätström: 0,35...1,4,0xIn, noggrannhet: ±10% i; utlösningsström RCD Typ A 100 mA: område: 35,0...140,0 mA, upplösning: 1 mA, mätström: 0,35...1,4xIn Noggrannhet: ±10% i; utlösningsström RCD Typ A 300 mA: område: 105...420 mA, upplösning: 1 mA, mätström: 0,35...1,4xIn, noggrannhet: ±10% i; utlösningsström RCD Typ A 500 mA: område: 175...700 mA, upplösning: 1 mA, mätström: 0,35...1,4xIn, noggrannhet: ±10% i; RCD typ B: se datablad; nominell område isolationsmotstånd 50 V: 50 kΩ...250 MΩ; nominell område isolationsmotstånd 100 V: 100 kΩ - 500 MΩ; nominell område isolationsmotstånd 250 V: 250 kΩ...1 GΩ; nominell område isolationsmotstånd 500 V: 500 kΩ...2 GΩ; nominell område isolationsmotstånd 1000 V: 1 MΩ...9,99 GΩ; område isolationsmotstånd mätning 0...1999 kΩ: upplösning: 1 kΩ, noggrannhet: ± (3 % v.M. + 8 räknevärden); område isolationsmotstånd mätning 2,00...19,99 MΩ: upplösning: 0,01 MΩ, noggrannhet: ± (3 % v.M. + 8 räknevärden); område isolationsmotstånd mätning 20...199 MΩ: upplösning: 0,1 MΩ, noggrannhet: ± (3 % v.M. + 8 räknevärden); område isolationsmotstånd mätning 200...999 MΩ: upplösning: 1 MΩ, noggrannhet: ± (3 % v.M. + 8 räknevärden); område isolationsmotstånd mätning 1,00...9,99 GΩ: upplösning: 0,01 GΩ, noggrannhet: ± (4 % v.M. + 6 räknevärden); område mätning av skyddsledarresistans ± 200 mA 0,00...19,99 Ω: upplösning: 0,01 Ω, noggrannhet: ± (2 % v.M. + 3 räknevärden); område mätning av skyddsledarresistans ± 200 mA 20,00...199,9 Ω: upplösning: 0,1 Ω, noggrannhet: ± (2 % v.M. + 3 räknevärden); område mätning av skyddsledarresistans ± 200 mA 200...400 Ω: upplösning: 1 Ω, noggrannhet: ± (2 % v.M. + 3 räknevärden); område strömmätning m. Tång: C-3, C-6: 0,0...99,9 mA, upplösning: 0,1 mA, noggrannhet: ± (5 % v.M. + 3 räknevärden); område strömmätning m. Tång: C-3, C-6: 100...999 mA, upplösning: 1 mA, noggrannhet: ± (5 % v.M. + 3 räknevärden); område strömmätning m. Tång: C-3, C-6, F-1, F-2, F3: 1,00...9,99 A, upplösning: 0,01 A, noggrannhet: [± (5 % v.M. + 5 siffror f. C-3, C-6) och ± (0,1 % i + 2 siffror f. F-1, F-2, F-3)]; område strömmätning m. Tång: C-3, C-6, F-1, F-2, F3: 10,00...99,9 A, upplösning: 0,1 A, noggrannhet: [± (5 % v.M. + 5 siffror f. C-3, C-6) och ± (0,1 % i + 2 siffror f. F-1, F-2, F-3)]; område strömmätning m. Tång: C-3, C-6, F-1, F-2, F3: 100,...999 A, upplösning: 1 A, noggrannhet: [± (5 % v.M. + 5 siffror f. C-3, C-6) och ± (0,1 % i + 2 siffror f. F-1, F-2, F-3)]; område strömmätning m. Tång: C-3, C-6, F-1, F-2, F3: 1,00...3,00 kA, upplösning: 0,01 kA, noggrannhet: [± (5 % v.M. + 5 siffror f. C-3, C-6) och ± (0,1 % i + 2 siffror f. F-1, F-2, F-3)]; område aktiv.- reaktiv.- skenbar effekt (P,Q,S) och cosϕ 0...999 W: upplösning: 1 kW, noggrannhet: ± (7 % v.M. + 3 räknevärden); område aktiv.- reaktiv.- skenbar effekt (P,Q,S) och cosϕ 1,00...9,99 kW: upplösning: 0,01 kW, noggrannhet: ± (7 % v.M. + 3 räknevärden); område aktiv.- reaktiv.- skenbar effekt (P,Q,S) och cosϕ 10...99,9 kW: upplösning: 0,1 kW, noggrannhet: ± (7 % v.M. + 5 räknevärden); område aktiv.- reaktiv.- skenbar effekt (P,Q,S) och cosϕ 100...999 kW: upplösning: 1 kW, noggrannhet: ± (7 % v.M. + 5 räknevärden); område aktiv.- reaktiv.- skenbar effekt (P,Q,S) och cosϕ 1...1,50 MV: upplösning: 0,01 MV, noggrannhet: ± (7 % v.M. + 5 räknevärden); område cosϕ 0,00...1,00, upplösning: 0,01; område harmonisk 0,0...300 V, upplösning: 0,1 V, ordning: 1,2...15, noggrannhet: ± (5 % v.M. + 3 räknevärden); område harmonisk 0,0...300 V, upplösning: 0,1 V, ordning: 16...40, noggrannhet: ± (5 % v.M. + 10 räknevärden); område harmonisk 300...500 V: upplösning: 1 V, ordning och noggrannhet lik område 0,0...300 V; THD bezgl. 1. Harmonisk: se datablad; belysning mätning: se datablad

Typ av produkt: Installationsprovare

: (ej certifierad kalibrering)

Mätningskategori: CAT III 600 V
CAT IV 300 V

Gränssnitt: USB

Mått.: (L x B x H) 310 x 455 x 180 mm

Vikt: 6.48 kg

: IP54

Mätområde (VDE): Isoleringsmotstånd
Slingimpedans
Ledningsimpedans
Aktiv effekt
Skenbar effekt
Reaktiv effekt
Effektfaktor
Motstånd
Skyddsledarmotstånd
Kontaktström
Spänning
Ström
Frekvens
Visa mer

DIN-norm: DIN IEC 60364

Visningstyp: digital (LCD)

Bredd: 455 mm

Höjd: 180 mm

Längd: 310 mm

Spänningsförsörjning: batteridriven

Minne: ja

Typ: MPI-530

VDE-norm: 0100

Egenskaper: RCD/FI Test

Dokument & nedladdningar

Datablad

Datablad 1427980 Sonel MPI-530 Installationsprovare VDE-norm 0100

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1427980 Sonel MPI-530 Installationsprovare VDE-norm 0100

Beskrivning

Observera, denna text är maskinöversatt.

Högsta standard DIN VDE 0100/0105 testinstrument MPI-530 Sonel för en fullständig inspektion av elektriska installationer och industrianläggningar av alla slag. De utestående förbättringar föregångaren är den förlängda jordmätning med 2 tänger utan Erdauftrennung, en ljusmätare och möjligheten att Netzqualitäsanalyse genom registrering Stom , spänning u. makt och PF, övertoner, effektfaktor och THD. En mästare datainmatning är också möjligt med denna modell genom en Bluetooth-tangentbord på plats.
