Name: Sonel MPI-520 Installationsprovare VDE-norm 0100
Brand: Sonel
SKU: 1427978

Elektriskt testinstrument med skärm och vridreglage som visar mätvärdet 'Z L-N=1,11Ω'. Framsidan är färgmärkt.

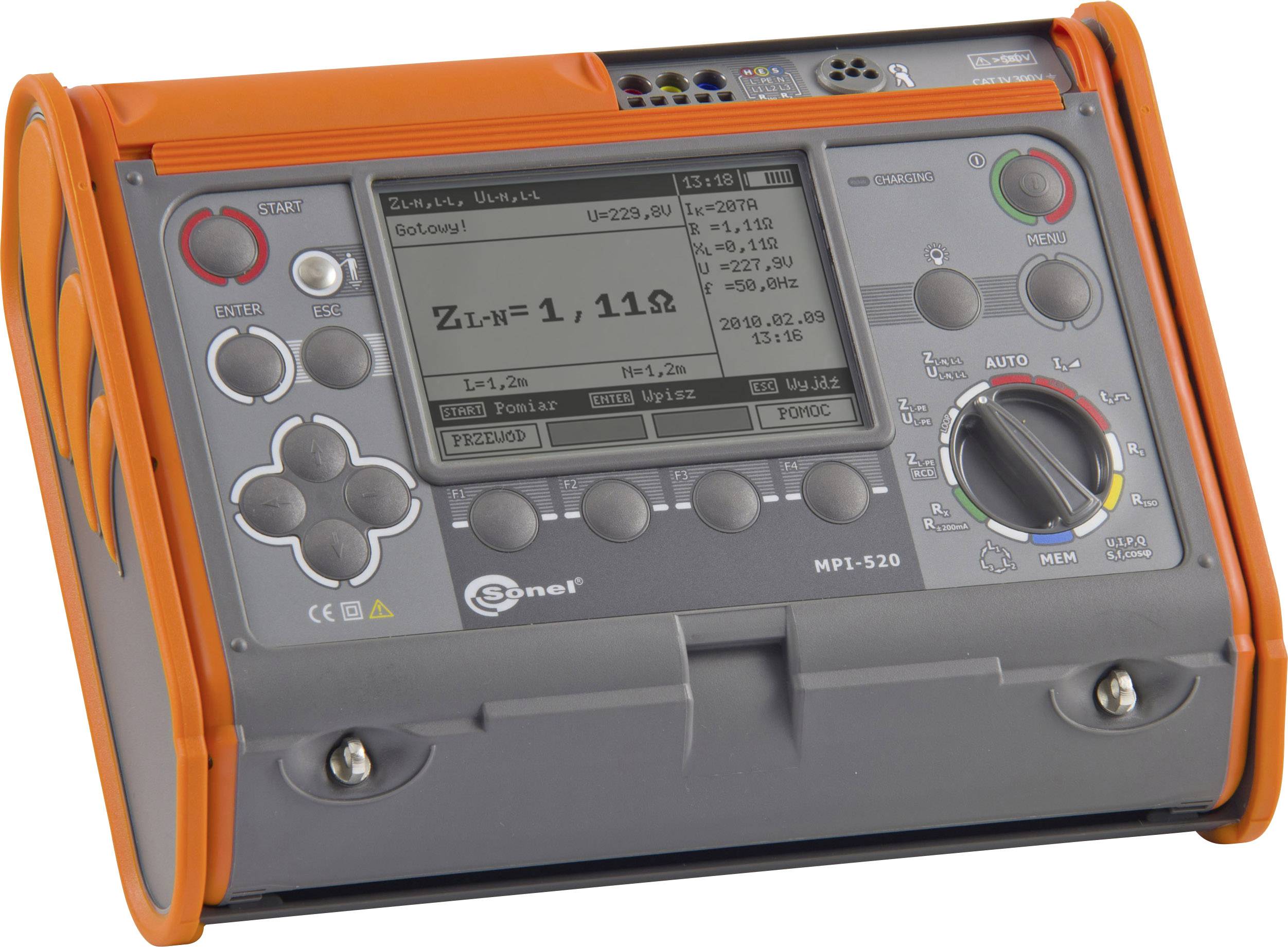

Bärbar elektrisk testapparat med display som visar 'Z= 1,11 Ω'. Knappar och vridreglage för manövrering på framsidan.

1/2

Datablad (PDF)

Utgått

Rapportera juridiska problem

Höjdpunkter & detaljer

VDE-testare

Slingimpendansmätning med max. 41 A vid 415 V
Slipning mätning även utan att utlösa RDC
Kortslutningsström beräkning
Mätning av isolationsresistans med max. 1000 V till 10 GΩ
Mätning av skyddsledarresistans med ± 200mA
RCD/FI kontroll typ AC, A och B upp till 1000 mA
Jordningsmätning
TRMS strömmätning upp till 400 A
AC-spänningsmätning upp till 500 V
Aktiv-, skenbar.- och reaktiv effekt mätning inkl. cosϕ

Tekniska specifikationer

Område slingimpedansmätning ZL-PE, ZL-N, ZL-L 0,00...19,99 Ω: upplösning: 0,01 Ω, noggrannhet: ±(5% v.M. + 3 räknevärden); slingimpedansmätning ZL-PE, ZL-N, ZL-L 20,0...199,9 Ω: upplösning: 0,1 Ω, noggrannhet: ±(5% v.M. + 3 räknevärden); område slingimpedansmätning ZL-PE,ZL-N,ZL-L 200...1999 Ω: upplösning: 1 Ω, noggrannhet: ±(5% v.M. + 3 räknevärden); spänningsområden: 95…270 V för ZL-PE , ZL-N och 95…440 V för ZL-L; frekvens: 45…65 Hz; område slingimpendansmätning ZL-PE utan RCD utlösning 0,00...19,99 Ω: upplösning: 0,01 Ω, noggrannhet: ± (6 % v.M. + 10 räknevärden); område slingimpendansmätning ZL-PE utan RCD utlösning 20...199Ω: upplösning: 0,1 Ω, noggrannhet: ± (6 % v.M. + 5 räknevärden); område slingimpendansmätning ZL-PE utan RCD-utlösning 200...1999 Ω: upplösning: 1 Ω, noggrannhet: ±(6% v.M. + 5 räknevärden); område jordningsmotståndsmätare RE: 0,00...9,99 Ω: upplösning: 0,01 Ω, noggrannhet: ± (2 % v.M. + 4 räknevärden); område jordningsmotståndsmätare RE: 10,00...99,9 Ω: upplösning: 0,1 Ω, noggrannhet: ± (2 % v.M. + 3 räknevärden); område jordningsmotståndsmätare RE: 100...999 Ω: upplösning: 1 Ω, noggrannhet: ± (2 % v.M. + 3 räknevärden); område jordningsmotståndsmätare RE: 1,00...1,99 kΩ: upplösning: 0,01 kΩ, noggrannhet: ± (2 % v.M. + 3 räknevärden); utlösningstid RCDnormal 0,5*i: område: 0...300 ms, upplösning: 1 ms, noggrannhet: [± (2 % v.M. + 2 siffror), RCD i= 10mA och 0,5*i ± (2 % v.M. + 3 siffror)]; utlösningstid RCDnormal 1*i: område: 0...300 ms, upplösning: 1 ms, noggrannhet: [± (2 % v.M. + 2 siffror), RCD i= 10mA och 0,5*i ± (2 % v.M. + 3 siffror)]; utlösningstid RCDnormal 2*i: område: 0...150 ms, upplösning: 1 ms, noggrannhet: [± (2 % v.M. + 2 siffror), RCD i= 10mA och 0,5*i ± (2 % v.M. + 3 siffror)]; utlösningstid RCDnormal 5*i: område: 0...40 ms: upplösning: 1 ms, noggrannhet: [± (2 % v.M. + 2 siffror), RCD i= 10mA och 0,5*i ± (2 % v.M. + 3 siffror)]; utlösningstid RCDselektiv 0,5*i: område: 0...500 ms, upplösning: 1 ms, noggrannhet: [± (2 % v.M. + 2 siffror), RCD i= 10mA och 0,5*i ± (2 % v.M. + 3 siffror)]; utlösningstid RCDselektiv 1*i: område: 0...500 ms, upplösning: 1 ms, noggrannhet: [± (2 % v.M. + 2 siffror), RCD i= 10mA och 0,5*i ± (2 % v.M. + 3 siffror)]; utlösningstid RCDselektiv 2*i: område: 0...200 ms, upplösning: 1 ms, noggrannhet: [± (2 % v.M. + 2 siffror), RCD i= 10mA och 0,5*i ± (2 % v.M. + 3 siffror)]; utlösningstid RCDselektiv 5*i: område: 0...150 ms, upplösning: 1 ms, noggrannhet: [± (2 % v.M. + 2 siffror), RCD i= 10mA och 0,5*i ± (2 % v.M. + 3 siffror)]; utlösningsström RCD typ AC 10 mA: område: 3,3...10,0 mA, upplösning: 0,1 mA, mät ström: 0,3...1,0xIn, noggrannhet: ±5% i; utlösningsström RCD typ AC 30 mA: område: 9,0...30,0 mA, upplösning: 0,1 mA, mät ström: 0,3...1,0xIn, noggrannhet: ±5 %; i utlösningsström RCD typ AC 100 mA: område: 33,0...100,0 mA, upplösning: 0,1 mA, mät ström: 0,3...1,0xIn, noggrannhet: ±5% i; utlösningsström RCD typ AC 300 mA: område: 90...300,0 mA, upplösning: 1 mA, mät ström: 0,3...1,0xIn, noggrannhet: ±5% i; utlösningsström RCD typ AC 500 mA: område: 150...500,0 mA, upplösning: 0,1 mA, mät ström: 0,3...1,0xIn, noggrannhet: ±5% i; utlösningsström RCD typ AC 1000 mA: område: 330...1000 mA, upplösning: 0,1 mA, mät ström: 0,3...1,0xIn, noggrannhet: ±5% i; utlösningsström RCD Typ A 10 mA: område: 4...20,0 mA, upplösning: 0,1 mA, mät ström: 0,4...2,0xIn, noggrannhet: ±10 % i; utlösningsström RCD Typ A 30 mA: område: 12... 42,0 mA, upplösning: 0,1 mA, mät ström: 0,4...1,4xIn, noggrannhet: ±10% i; utlösningsström RCD Typ A 100 mA: område: 40,..140,0 mA, upplösning: 1 mA, mät ström: 0,4...1,4xIn, noggrannhet: ±10% i; utlösningsström RCD Typ A 300 mA: område: 120...420 mA, upplösning: 1 mA, mät ström: 0,4...1,4xIn, noggrannhet: ±10% i; utlösningsström RCD Typ A 500 mA: 200...700 mA, upplösning: 1 mA, mät ström: 0,4...1,4xIn, noggrannhet: ±10% i; RCD typ B: se datablad; nominell område isolationsmotstånd 50 V: 50 kΩ...250 MΩ; nominell område isolationsmotstånd 100 V: 100 kΩ - 500 MΩ; nominell område isolationsmotstånd 250 V: 250 kΩ...1 GΩ; nominell område isolationsmotstånd 500 V: 500 kΩ...2 GΩ; nominell område isolationsmotstånd 1000 V: 1 MΩ...3 GΩ; område isolationsmotstånd mätning 0...1999 kΩ: upplösning: 1 kΩ, noggrannhet: ± (3 % v.M. + 8 räknevärden); område isolationsmotstånd mätning 2,00...19,99 MΩ: upplösning: 0,01 MΩ, noggrannhet: ± (3 % v.M. + 8 räknevärden); område isolationsmotstånd mätning 20...199 MΩ: upplösning: 0,1 MΩ, noggrannhet: ± (3 % v.M. + 8 räknevärden); område isolationsmotstånd mätning 200...999 MΩ: upplösning: 1 MΩ, noggrannhet: ± (3 % v.M. + 8 räknevärden); område isolationsmotstånd mätning 1,00...3 GΩ: upplösning: 0,01 GΩ, noggrannhet: ± (4 % v.M. + 6 räknevärden); visning av fasföljd med symbol; område mätning av skyddsledarresistans ± 200 mA 0,00...19,99 Ω: upplösning: 0,01 Ω, noggrannhet: ± (2 % v.M. + 3 räknevärden); område mätning av skyddsledarresistans ± 200 mA 20,00...19,99 Ω: upplösning: 0,1 Ω, noggrannhet: ± (2 % v.M. + 3 räknevärden); område mätning av skyddsledarresistans ± 200 mA 200...400 Ω: upplösning: 1 Ω, noggrannhet: ± (2 % v.M. + 3 räknevärden); område aktiv.- reaktiv.- skenbar effekt (P,Q,S): 0...200 kW; TRMS strömområde: 0... 400A; område AC-spänning ULN: 0... 440V; Frekvensområde: 45...65 Hz; visningsområde cos φ: 0,00...1,00, upplösning: 0,01

Typ av produkt: Installationsprovare

: (ej certifierad kalibrering)

Mätningskategori: CAT IV 300 V

Gränssnitt: 1x USB

Mått.: (L x B x H) 310 x 455 x 180 mm

Vikt: 6.4 kg

: IP54

Mätområde (VDE): Isoleringsmotstånd
Slingimpedans
Ledningsimpedans
Aktiv effekt
Skenbar effekt
Reaktiv effekt
Effektfaktor
Motstånd
Skyddsledarmotstånd
Kontaktström
Spänning
Ström
Frekvens
Visa mer

DIN-norm: DIN IEC 60364

Visningstyp: digital (LCD)

Bredd: 455 mm

Höjd: 180 mm

Längd: 310 mm

Spänningsförsörjning: batteridriven

Minnesplatser: 300

Minne: ja

Typ: MPI-520

VDE-norm: 0100

Egenskaper: RCD/FI Test

Dokument & nedladdningar

Datablad

Datablad 1427978 Sonel MPI-520 Installationsprovare VDE-norm 0100

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1427978 Sonel MPI-520 Installationsprovare VDE-norm 0100

Beskrivning

Observera, denna text är maskinöversatt.

MPI-520 är en universell DIN VDE 0100/0105 Tester av Sonel för en fullständig inspektion av elektriska installationer och industrianläggningar av alla slag. Omfattande mätningar på alla RCD typer (A, AC, B), och effektmätningar, bestämning av cos φ genom TRMS strömmätning upp till 400A och växelspänning mätning upp till 500V är bland de avancerade funktionerna i stora MPI-serien. En mästare datainmatning finns nu också med en Bluetooth-tangentbord Möjligt lokalt
