Name: Sonel MPI-502 Installationsprovare VDE-norm 0100
Brand: Sonel
SKU: 1427976

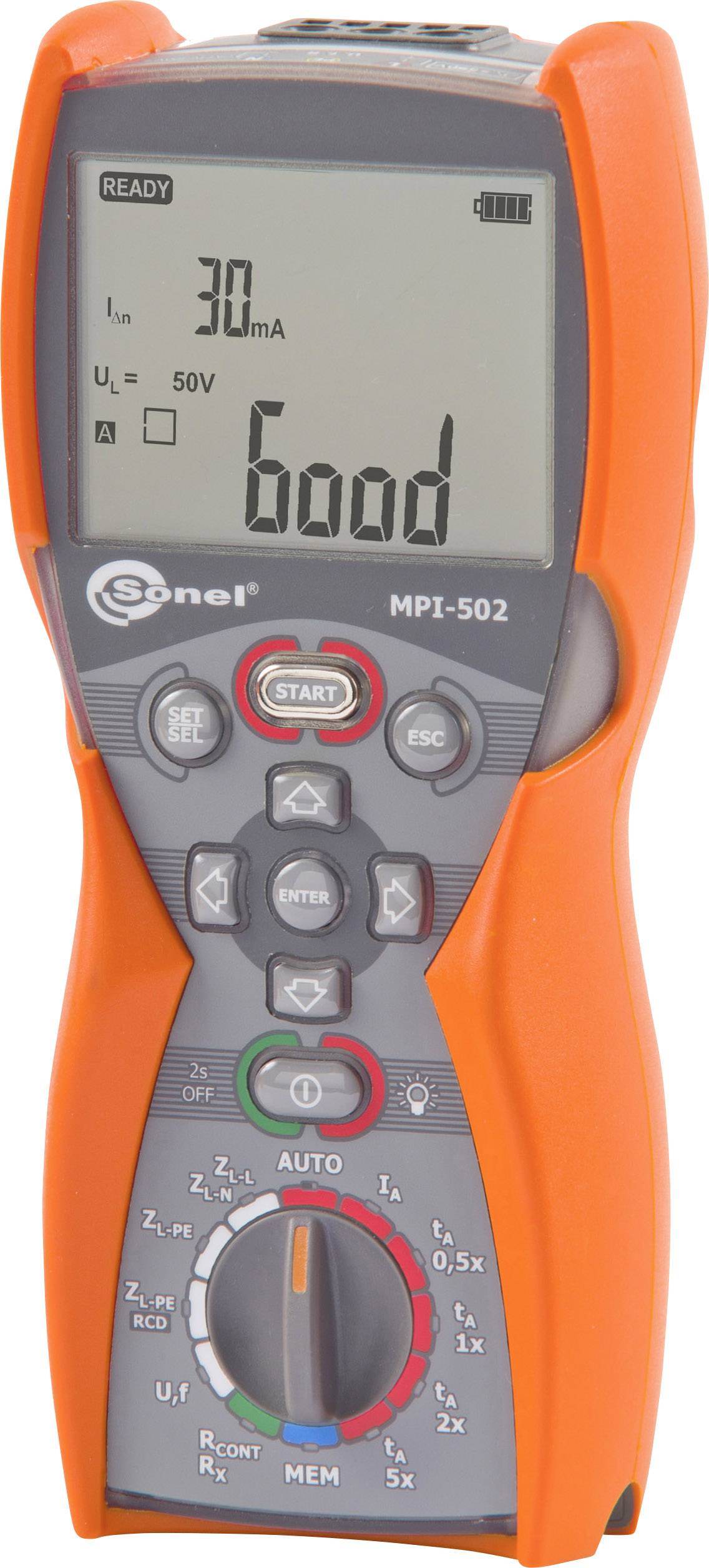

En orange elektrisk testare med display som visar '30mA' och 'Good'. Knappar och vridreglage för olika inställningar.

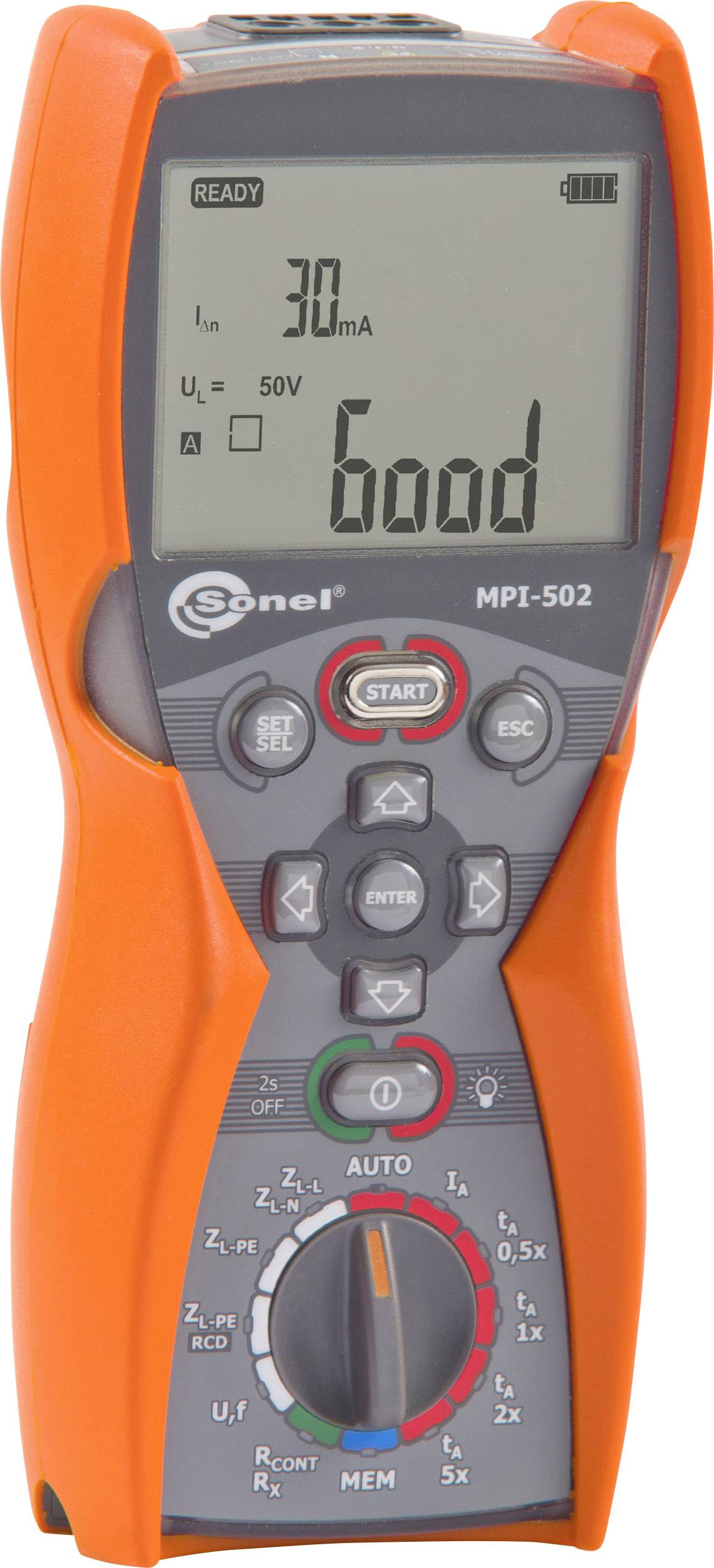

Orange digitalt mätinstrument med displayindikator 'Good', knappsats för styrning och olika mätlägen, vertikal orientering.

En digital testare med display visar '30 mA' och 'Good'. Den har knappar för styrning och en vred med olika inställningar.

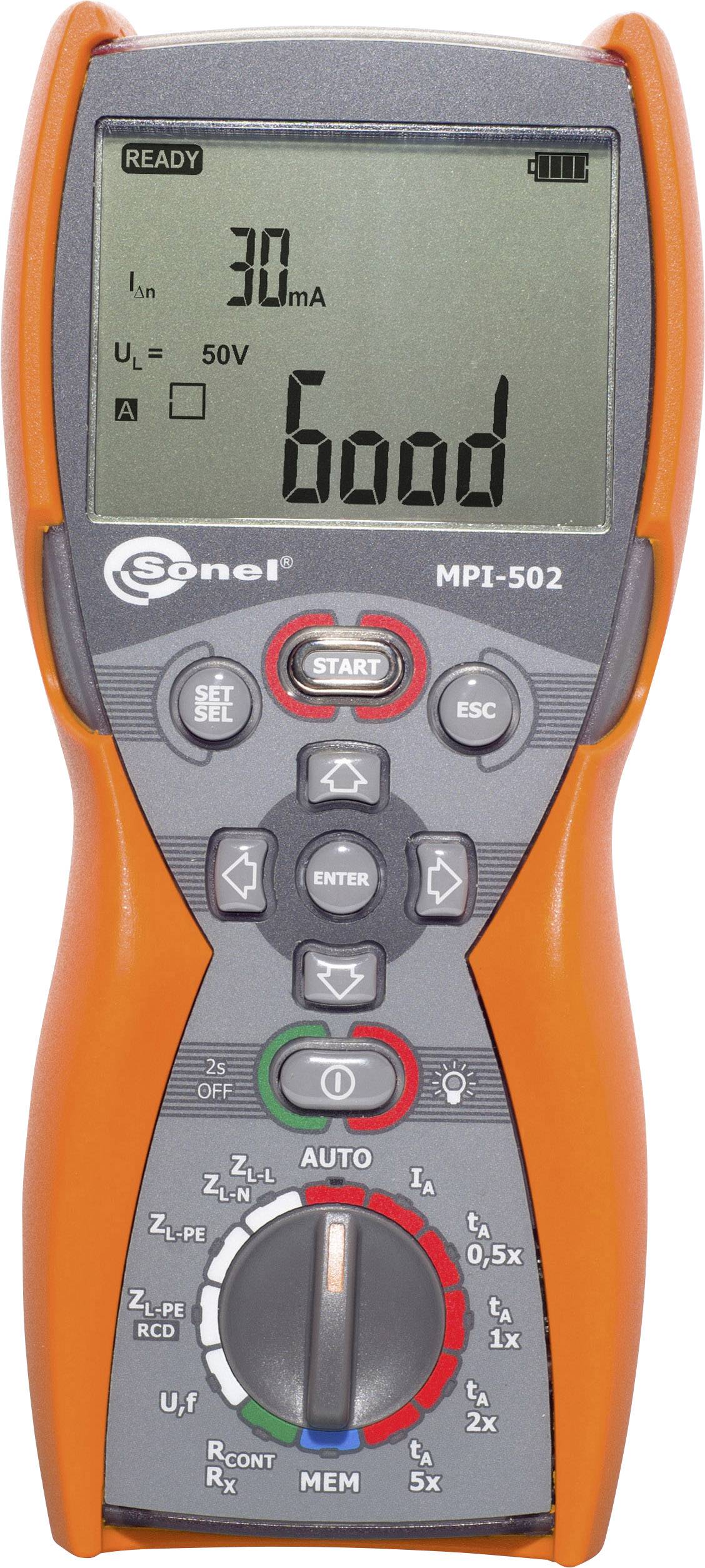

Multimeter med digitalt display som visar '30 mA' och '50V', omgivet av funktionsknappar. Instrument för elektriska mätningar.

1/4

Datablad (PDF)

Utgått

Rapportera juridiska problem

Höjdpunkter & detaljer

VDE-testare

Slingimpedansmätning: ZL-PE, ZL-N, ZL-L vid nätspänning upp till 415V
Mätström: 7,6 A/230 V och 13 A/400 V
Slipning mätning även utan utlösning av RCD
RCD/FI kontroll av typ AC bl.a.
Mätning av skyddsledarresistans ± 200mA
Spänningsmätning AC
Frekvensmätning
Automatisk polvändning av L och N
Trådlös dataöverföring möjlig
Minne för 990 mätvärden
Testare enligt IEC 60364-6-61

Tekniska specifikationer

Område slingimpedansmätning ZL-PE, ZL-N, ZL-L 0,00...19,99 Ω: upplösning: 0,01 Ω, noggrannhet: ±(5% v.M. + 3 räknevärden); slingimpedansmätning ZL-PE, ZL-N, ZL-L 20,0...199,9 Ω: upplösning: 0,1 Ω, noggrannhet: ±(5% v.M. + 3 räknevärden); område slingimpedansmätning ZL-PE,ZL-N,ZL-L 200...1999 Ω: upplösning: 1 Ω, noggrannhet: ±(5% v.M. + 3 räknevärden); spänningsområden: 180…270 V för ZL-PE , ZL-N och 180…460 V för ZL-L; frekvens 50 Hz, 60 Hz; område slingimpendansmätning ZL-PE utan utlösning av RCD 0,00...19,99 Ω: upplösning: 0,01 Ω, noggrannhet: ± (6 % v.M. + 10 räknevärden); område slingimpendansmätning ZL-PE utan utlösning av RCD 20...199Ω: upplösning: 0,1 Ω, noggrannhet: ± (6 % v.M. + 5 räknevärden); område slingimpendansmätning ZL-PE utan utlösning av RCD 200...1999Ω: upplösning: 1 Ω, noggrannhet: ± (6 % v.M. + 5 räknevärden); utlösningstid RCDnormal 0,5*i: område: 0...300 ms, upplösning: 1 ms, noggrannhet: ± (2 % v.M. + 2 räknevärden); utlösningstid RCDnormal 1*i: område: 0...300 ms, upplösning: 1 ms, noggrannhet: ± (2 % v.M. + 2 räknevärden); utlösningstid RCDnormal 2*i: område: 0...150 ms, upplösning: 1 ms, noggrannhet: ± (2 % v.M. + 2 räknevärden); utlösningstid RCDnormal 5*i: område: 0...40 ms: upplösning: 1 ms, noggrannhet: ± (2 % v.M. + 2 räknevärden); utlösningstid RCDselektiv 0,5*i: område: 0...500 ms, upplösning: 1 ms, noggrannhet: ± (2 % v.M. + 2 räknevärden); utlösningstid RCDselektiv 1*i: område: 0...500 ms, upplösning: 1 ms, noggrannhet: ± (2 % v.M. + 2 räknevärden); utlösningstid RCDselektiv 2*i: område: 0...200 ms, upplösning: 1 ms, noggrannhet: ± (2 % v.M. + 2 räknevärden); utlösningstid RCDselektiv 5*i: område: 0...150 ms, upplösning: 1 ms, noggrannhet: ± (2 % v.M. + 2 räknevärden); utlösningsström RCD typ AC 10mA: område: 3,3...10,0 mA, upplösning: 0,1 mA, mät ström: 0,3...1,0xIn, noggrannhet: ±5% i; utlösningsström RCD typ AC 30 mA: område: 9,0...30,0 mA, upplösning: 0,1 mA, mät ström: 0,3...1,0xIn, noggrannhet: ±5% i; utlösningsström RCD typ AC 100 mA: område: 33,0...100,0 mA, upplösning: 1 mA, mät ström: 0,3...1,0xIn, noggrannhet: ±5% i; utlösningsström RCD typ AC 300 mA: område: 90...300,0 mA, upplösning: 1 mA, mät ström: 0,3...1,0xIn, noggrannhet: ±5% i; utlösningsström RCD typ AC 500 mA: område: 150...500,0 mA, upplösning: 1 mA, mät ström: 0,3...1,0xIn, noggrannhet: ±5% i; utlösningsström RCD Typ A 10 mA: område: 4...20,0 mA, upplösning: 0,1 mA, mätström: 0,35...2,0xIn, noggrannhet: ±10% i; utlösningsström RCD Typ A 30 mA: område: 12,5...42,0 mA, upplösning: 0,1 mA, mätström: 0,35...1,4,0xIn, noggrannhet: ±10 % I; utlösningsström RCD Typ A 100 mA: område: 40,0...140,0 mA, upplösning: 1 mA, mätström: 0,35...1,4xIn, noggrannhet: ±10% i; utlösningsström RCD Typ A 300 mA: område: 120...420 mA, upplösning: 1 mA, mätström: 0,35...1,4xIn, noggrannhet: ±10% i; område mätning av skyddsledarresistans ± 200 mA 0,00...19,99 Ω: upplösning: 0,01 Ω, noggrannhet: ± (2 % v.M. + 3 räknevärden); område mätning av skyddsledarresistans ± 200 mA 20,00...199,9 Ω: upplösning: 0,1 Ω, noggrannhet: ± (2 % v.M. + 3 räknevärden); område mätning av skyddsledarresistans ± 200 mA 200...400 Ω: upplösning: 1 Ω, noggrannhet: ± (2 % v.M. + 3 räknevärden); jordningsmotståndsmätare RE för RCD 10 mA: område: 0,01...5,00 kΩ, upplösning: 0,01 kΩ, mät ström 4 mA, noggrannhet: 0...+10 % v.M. ± 8 siffror; jordningsmotståndsmätare RE för RCD 30 mA: område: 0,01...1,66 kΩ, upplösning: 0,01 kΩ, mät ström: 12 mA, noggrannhet: 0...+10 % v.M. ± 5 siffror; jordningsmotståndsmätare RE för RCD 100 mA: område: 1...500 Ω; upplösning: 1 Ω, mät ström: 40 mA, noggrannhet: 0...+5 % v.M. ± 5 siffror; jordningsmotståndsmätare RE för RCD 300 mA: område: 1...166 Ω, upplösning: 1 Ω, mät ström: 120 mA, noggrannhet: 0...+5 % v.M. ± 5 siffror; jordningsmotståndsmätare RE för RCD 500 mA: område: 1...100 Ω, upplösning: 1 Ω, mät ström: 200 mA, noggrannhet: 0...+5 % v.M. ± 5 siffror); område beröringsspänning 0...9,9 V, upplösning: 0,1 V, mätström: 0,4x i, noggrannhet: 10 % v.M. ± 5 siffror; område beröringsspänning 10...99,9 V, upplösning: 0,1 V, mätström: 0,4x i, noggrannhet: 0...15 % v.M.; område spänningsmätning 0,0...299,9 V, upplösning: 0,1 V, noggrannhet: ± (2 % v.M. + 6 räknevärden); område spänningsmätning 300...500 V, upplösning: 1 V, noggrannhet: ± (2 % v.M. + 2 räknevärden); område frekvens 45…65Hz: upplösning: 0,1 Hz, noggrannhet: ± (0,1 % v.M. + 1 räknevärde)

Typ av produkt: Installationsprovare

: (ej certifierad kalibrering)

Mätningskategori: CAT IV 300 V

Gränssnitt: USB

Mått.: (L x B x H) 160 x 305 x 265 mm

Vikt: 1.88 kg

: IP67

Mätområde (VDE): Slingimpedans
Ledningsimpedans
Motstånd
Skyddsledarmotstånd
Kontaktström
Spänning
Ström
Frekvens

DIN-norm: DIN IEC 60364

Visningstyp: digital (LCD)

Noggrannhet: 0.1 %

Bredd: 305 mm

Höjd: 265 mm

Längd: 160 mm

Provningsförfarande: automatisk

Spänningsförsörjning: batteridriven

Minnesplatser: 990

Minne: ja

Typ: MPI-502

VDE-norm: 0100

Egenskaper: RCD/FI Test

Dokument & nedladdningar

Datablad

Datablad 1427976 Sonel MPI-502 Installationsprovare VDE-norm 0100

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1427976 Sonel MPI-502 Installationsprovare VDE-norm 0100

Beskrivning

Observera, denna text är maskinöversatt.

VDE 0100 testare MPI-502 från Sonel, är den minsta och mest portabla versionen av MPI-serien. Den är idealisk för snabb testning av jordfelsbrytare och säkringar i installationer och elektriska system. Den perfekta kombinationen av storlek och mätteknik, vilket gör MPI 502 till testaren för varje verktygslåda.

Version

Robust gummerat IP 67;multimeter format;CAT IV 300 V;Prufleitungungen med bananuttag o. mätspetsar; krokodilklämmor;dataöverföring via OR-1-adapter;väska;batterier;protokoll Programvara Sonel Reader

Ingår i leveransen

Provledning med UNI-jordad kontakt (WS-05)
Provledning med bananuttag 1,2 m, röd
Provledning med bananuttag 1,2 m, gul
Provledning med bananuttag 1,2 m, blå
Mätspetsar med bananuttag röd
Mätspetsar med bananuttag blå
Krokodilklämmor K02 gul
OR-1 mottagare
Bärväska M6
Bärrem
Kalibreringscertifikat
Bruksanvisning
Batterier
Programvara Sonel Reader

Tips

Beskrivning

Version

Robust gummerat IP 67;multimeter format;CAT IV 300 V;Prufleitungungen med bananuttag o. mätspetsar; krokodilklämmor;dataöverföring via OR-1-adapter;väska;batterier;protokoll Programvara Sonel Reader
