Name: Siemens Halvledarkontaktor 3RF23301AA04 30 A Växelspänning (max.): 460 V/AC Nollspänning 1 st
Brand: Siemens
SKU: 2865224
Availability: InStock

Kompakta elektroniska komponenter för kylning och relämodul, lämpliga för industriella tillämpningar för styrning av elektriska strömmar.

Den öppnade elskåpet visar flera rader av elektriska komponenter och kablar som är installerade för industriella styrändemål.

Elektrisk kopplingsschema: Likriktarsymbol med två dioder i motsatt riktning mellan noderna 1L och 2T.

Teknisk ritning av en elektronisk enhet med dimensioner. Vänster sida framifrån, höger sida från sidan. Mått i millimeter.

1/4

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Halvledarkontaktor

Styrspänning (min.)

15 V/DC

Styrspänning (max.)

24 V/DC

Växelspänning (max.)

460 V/AC

Datablad (PDF)

Snabb leverans tis 13 okt.

3 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Set

Toal (792,00 kr / stycken)

792,00 kr

exkl. moms

Endast 3 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Montering: Skruv- och snäppfäste på din-skena 35 mm
Driftsfrekvens 50/60 Hz
Isolationsspänning: 600 V
Utförande av produkten: 1-fas
Poltal 1

Förpackningstyp: Piece

Typ av produkt: Halvledarkontaktor

Typ: 3RF2330-1AA04

Anslutningstyp: Nollspänning

Anslutning: Skruv

Styrspänning (min.): 15 V/DC

Styrspänning (max.): 24 V/DC

Styrspänningsområde: 15 - 24 V/DC

Styrström (max.): 15 mA

Spänningsström (max.): 600 A

Kopplingsspänning (min.): 48 V/AC

Växelspänning (max.): 460 V/AC

Belastningsström (max.): 30 A

Utgångsspänning (min.): 48 V/AC

Utgångsspänning (max.): 460 V/AC

Utgångsström max.: 30 A

Kontakttyp: 1 NO

Min. temperatur: -25 °C

Max. temperatur: +60 °C

: IP20

Bredd: 45 mm

Höjd: 100 mm

Djup: 139 mm

RoHS-godkänd: Ja

Driftström (max.): 30 A

Innehåll: 1 st

Märkströmspänning: 24 V/DC

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Anslutningstyp

Styrspänning (max.)

Belastningsström (max.)

Styrspänning (min.)

Växelspänning (max.)

Utgångsspänning (max.)

Kontakttyp

Siemens Halvledarkontaktor 3RF23301AA04 30 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:2865224

Snabb leverans tis 13 okt.

3 SetConrad Electronic

Denna artikel

Nollspänning

24 V/DC

30 A

15 V/DC

460 V/AC

1 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

792,00 kr^*

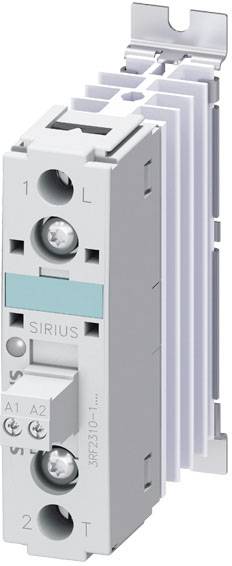

Siemens Halvledarkontaktor 3RF23101AA22 10.5 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:2865223

Leverans tis 3 nov.

Conrad Electronic

Nollspänning

230 V/AC

10.5 A

110 V/AC

230 V/AC

1 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 352,00 kr^*

Siemens Halvledarkontaktor 3RF23201AA26 20 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:2863499

Leverans tis 3 nov.

Conrad Electronic

Nollspänning

230 V/AC

20 A

110 V/AC

600 V/AC

1 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

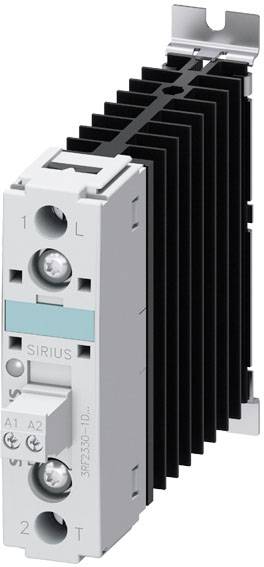

Siemens Halvledarkontaktor 3RF23301DA06 30 A Växelspänning (max.): 600 V/AC 1 st

Artikelnr.:2863500

Leverans tis 3 nov.

Conrad Electronic

24 V/DC

30 A

15 V/DC

600 V/AC

1 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 592,00 kr^*

Siemens Halvledarkontaktor 3RF23401BA02 40 A Växelspänning (max.): 230 V/AC Omedelbar 1 st

Artikelnr.:2863501

Leverans tis 3 nov.

Conrad Electronic

Omedelbar

24 V/DC

40 A

15 V/DC

230 V/AC

1 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 192,00 kr^*

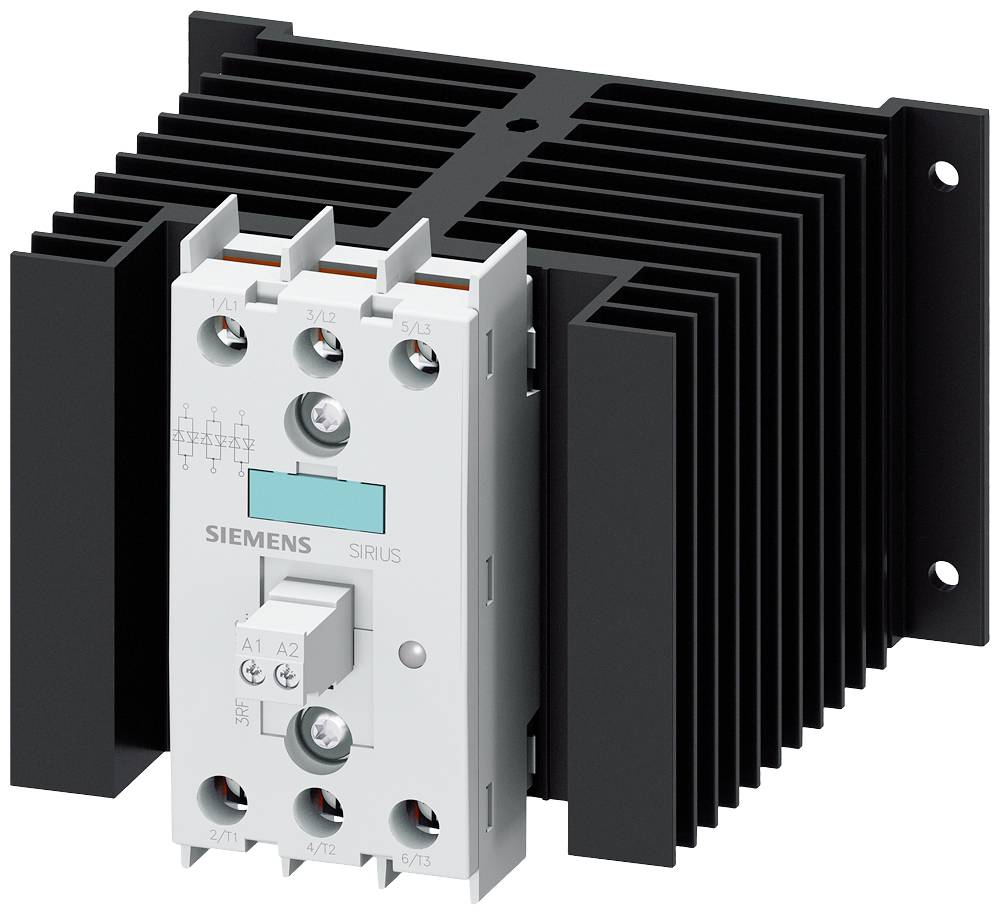

Siemens Halvledarkontaktor 3RF24401AC45 40 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:2863502

Leverans tis 3 nov.

Conrad Electronic

Nollspänning

30 V/DC

40 A

4 V/DC

600 V/AC

3 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 632,00 kr^*

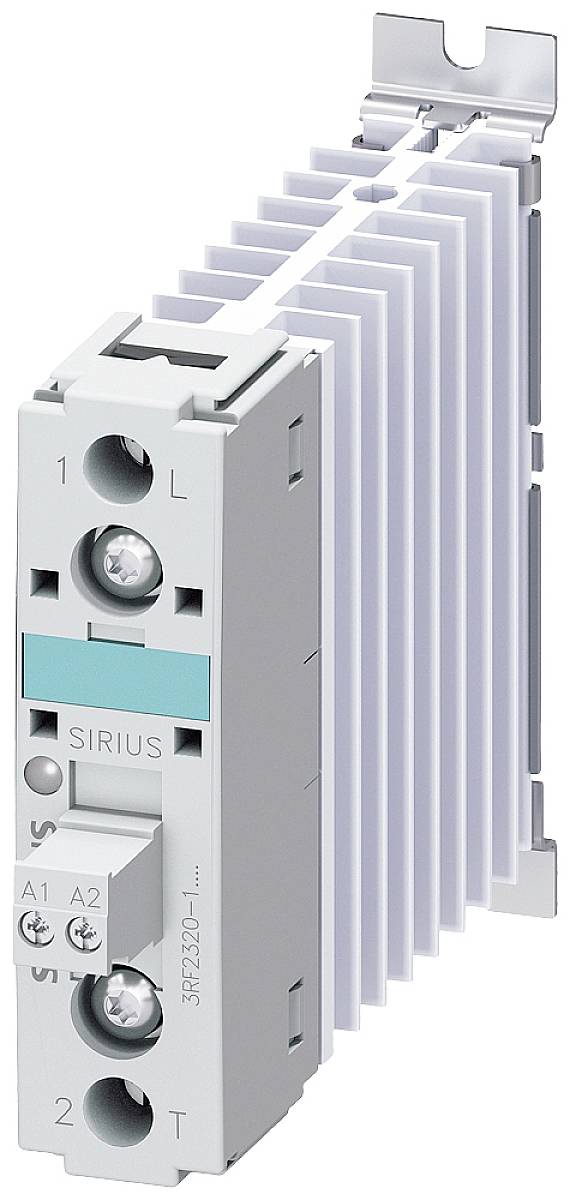

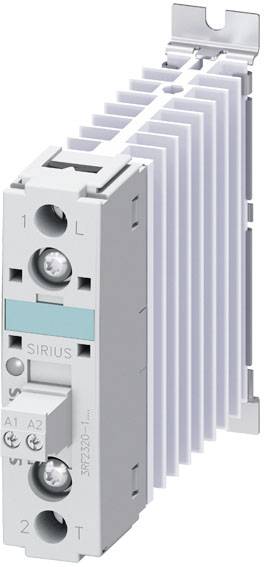

Siemens Halvledarkontaktor 20 A Växelspänning (max.): 460 V/AC Omedelbar 1 st

Artikelnr.:2261688

Utgått

Conrad Electronic

Omedelbar

24 V/DC

20 A

15 V/DC

460 V/AC

1 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Siemens Halvledarkontaktor 20 A Växelspänning (max.): 460 V/AC Omedelbar 1 st

Artikelnr.:2261689

Utgått

Conrad Electronic

Omedelbar

230 V/AC

20 A

110 V/AC

460 V/AC

1 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

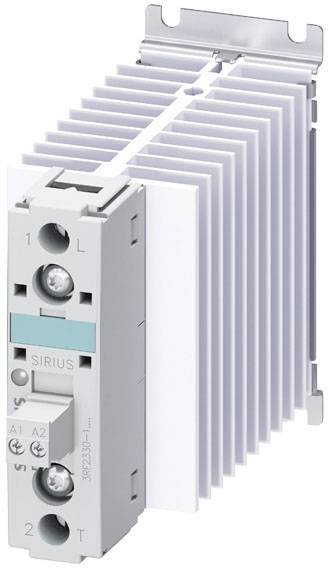

Siemens Halvledarkontaktor 30 A Växelspänning (max.): 460 V/AC Omedelbar 1 st

Artikelnr.:2261692

Utgått

Conrad Electronic

Omedelbar

24 V/DC

30 A

15 V/DC

460 V/AC

1 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Siemens Halvledarkontaktor 3RF23101AA22 10.5 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:2261685

Utgått

Conrad Electronic

Nollspänning

230 V/AC

10.5 A

110 V/AC

230 V/AC

1 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

760,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2865224 Siemens Halvledarkontaktor 3RF23301AA04 30 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2865224 Siemens Halvledarkontaktor 3RF23301AA04 30 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Beskrivning

Halvledarkontaktor 1-fas 3RF2 AC 51 / 30 A / 40 °C 48-460 V / DC 24 V skruvanslutning halvledarkontaktor SIRIUS 3RF23 för omkoppling av ohmska/induktiva laster, t.ex. av värmeelement eller ventiler i en påfyllningsanläggning.
Enheterna slår på, är slitagefria och ljudlösa och är därför ideal för ljudkänsliga områden (kontor, sjukhus). De är även mycket tillförlitliga vid höga brytfrekvenser. Eftersom kylelementet redan är inbyggt kan det användas direkt i kopplingsskåpet. Den kompakta konstruktionen sparar plats på din-skenan. Halvledarskydden kan dessutom utökas med de standardiserade funktionsmodulerna 3RF29 för många olika användningsområden genom att bara klicka på dem. Apparaterna är godkända över hela världen (t.ex. IEC och UL/CSA).
Halvledarkontaktorer finns som 1- eller 3-fasiga apparater. De finns för olika effekter och mätspänningar. Konstruerad för AC- eller DC-drift med skruv-, fjäderkraft- eller ringkabelskoanslutning.
Som tillbehör finns förutom funktionsmodulerna 3RF29 även styrkontakter och klämskydd.
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
