Siemens Halvledar-relä 3RF22553AB45 55 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

En elektrisk kontaktor från Siemens, modell 'SIRIUS', med tre övre och tre undre anslutningar, lämplig för ledningsskydd.

Liknande avbildning

Ett öppet elskåp med olika elektriska komponenter och kabeldragningar.

Kopplingsschema visar två lika sektioner med vardera två antiparallella dioder. Terminaler 1L1, 3L2, 5L3, 2/T1, 4/T2, 6/T3, A1+, A2-.

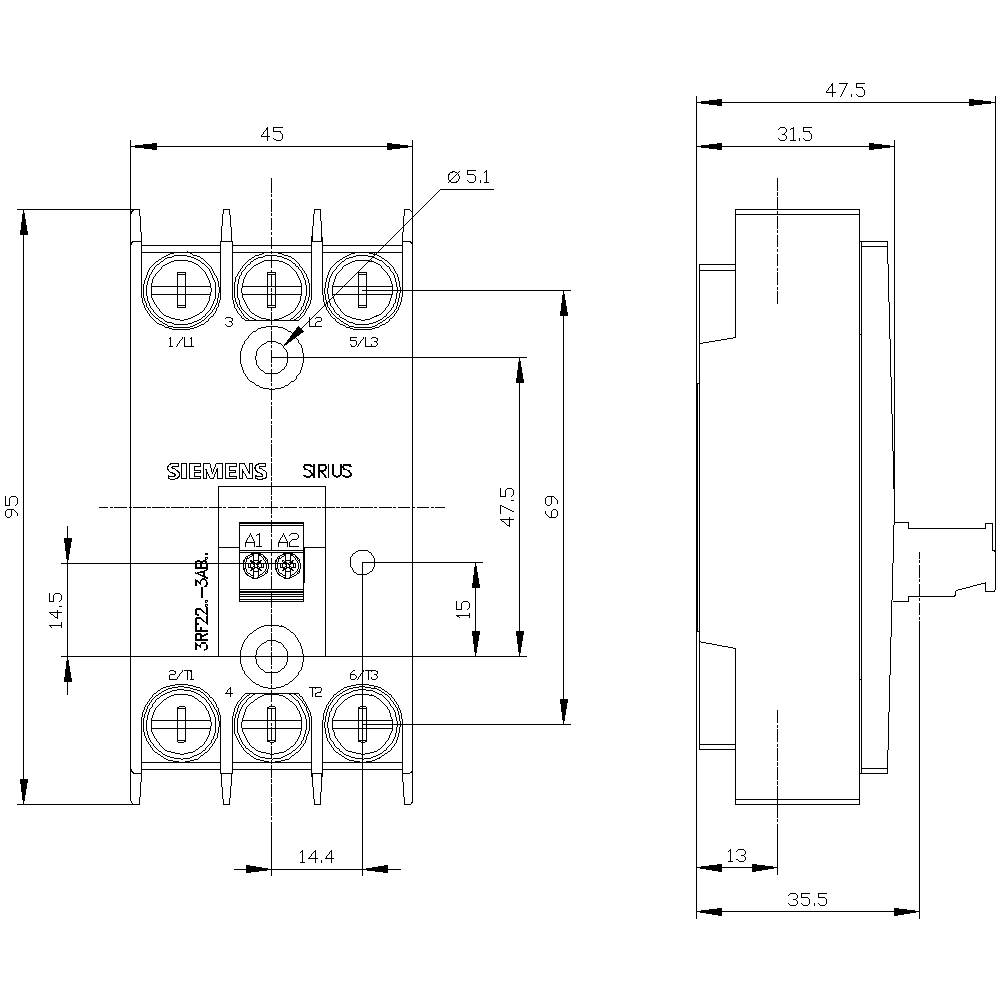

Ett tekniskt diagram över en Siemens-kontaktor med detaljerade mått i millimeter, visar fram- och sidovy med etiketter.

1/4

Liknande avbildning

Typ av produkt

Halvledar-relä

Styrspänning (min.)

4 V/DC

Styrspänning (max.)

30 V/DC

Växelspänning (max.)

600 V/AC

Belastningsström (max.)

55 A

Datablad (PDF)

Leverans fre. 23 okt.

Antal

Styck

Toal (1 752,00 kr / stycken)

1 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

3-fas halvledarreläer 3RF22

kontrollerad 2-fas

Tekniska specifikationer

Utgångssignal: 5 - 33 V/DC/10 A
Insignal: 24 V/DC/0,4 W

Typ av produkt: Halvledar-relä

Typ: 3RF2255-3AB45

Anslutningstyp: Nollspänning

Anslutning: Ögla 4 mm

Styrspänning (min.): 4 V/DC

Styrspänning (max.): 30 V/DC

Styrspänningsområde: 4 - 30 V/DC

Styrström (max.): 15 mA

Spänningsström (max.): 600 A

Kopplingsspänning (min.): 48 V/AC

Växelspänning (max.): 600 V/AC

Belastningsström (max.): 55 A

Kontakttyp: 2 NO

Min. temperatur: -25 °C

Max. temperatur: +60 °C

: IP00

Bredd: 45 mm

Höjd: 95 mm

Djup: 47 mm

Vikt: 151 g

RoHS-godkänd: Ja

Innehåll: 1 st

: 3

: TRUE

: 55 A

: DC

: 50 A

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1430868 Siemens Halvledar-relä 3RF22553AB45 55 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1430868 Siemens Halvledar-relä 3RF22553AB45 55 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Beskrivning

Semiconductor relay, 3-phase 3RF2 55 A / 40 °C 48-600 V / 4-30 V DC 2-phase controlled Ring cable connection Blocking voltage 1200 V solid-state relay SIRIUS 3RF22 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
