Name: Siemens Halvledar-relä 3RF22552AB45 55 A Växelspänning (max.): 600 V/AC Nollspänning 1 st
Brand: Siemens
SKU: 1430911
Availability: BackOrder

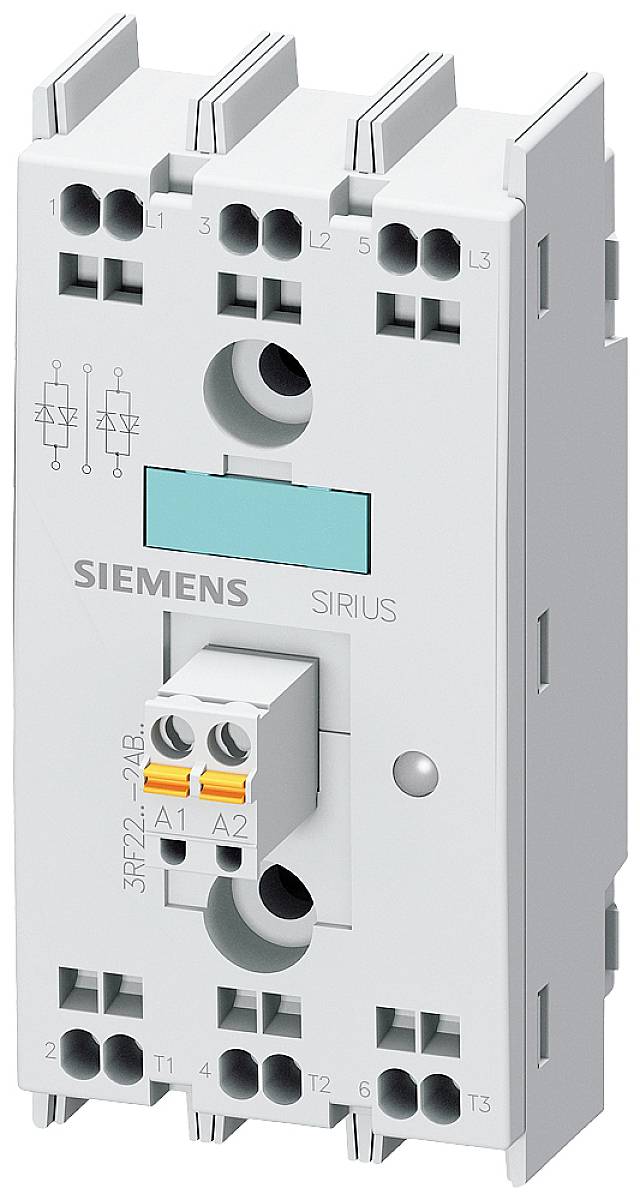

En kontaktor från Siemens Sirius-serien, lämplig för användning i industriella styr- och skyddsanläggningar.

Ett öppet elskåp med olika elektroniska komponenter och kablar.

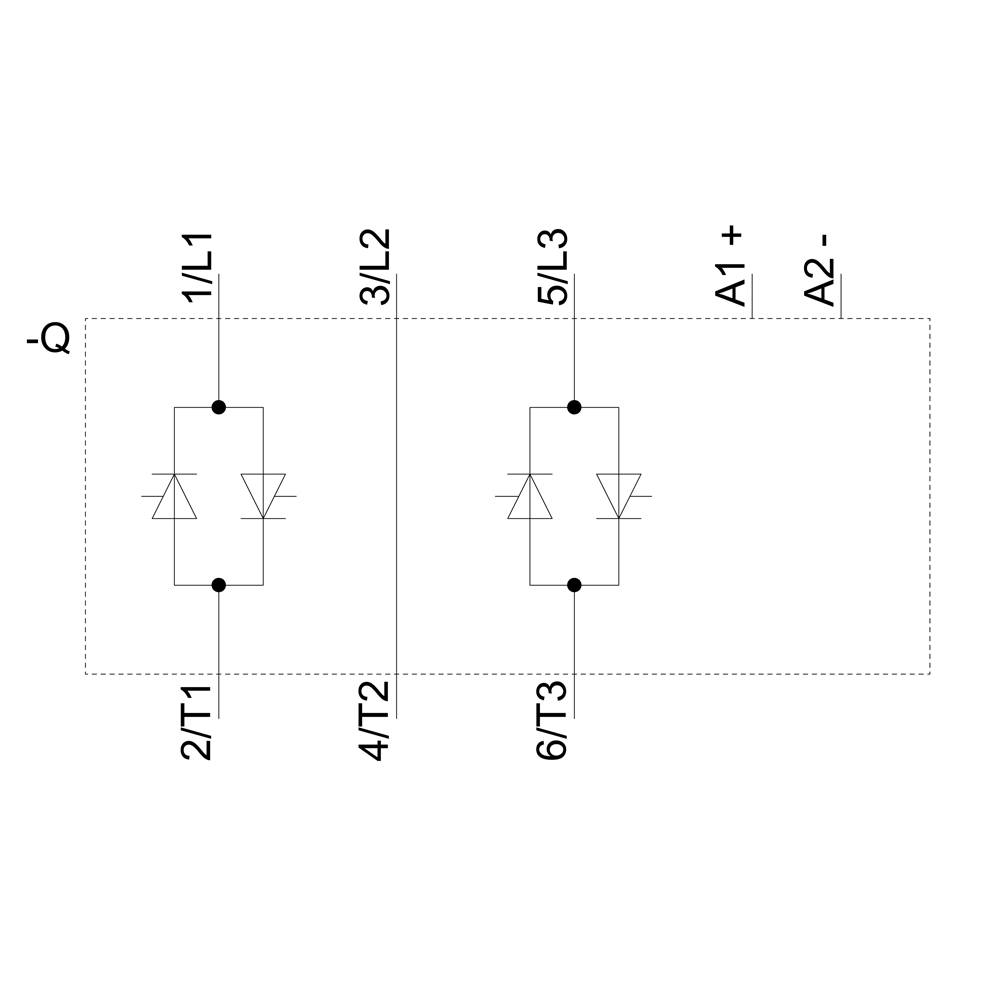

Kopplingsschema med två diodbryggor, märkta med L1, L2, L3, T1, T2, T3 och anslutningar A1 och A2.

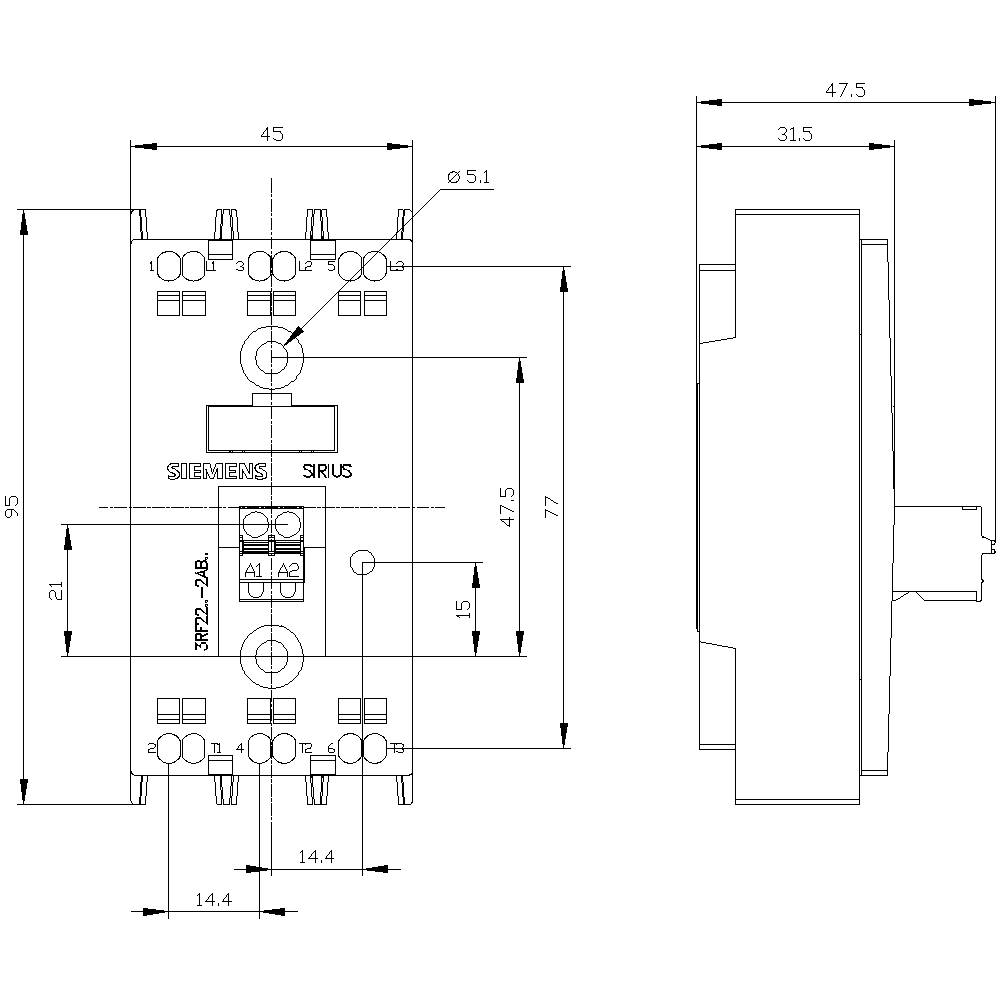

'Teckning av en Siemens SIRIUS kontaktor med detaljerade mått i millimeter, visar fram- och sidovy av enheten.'

1/4

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Halvledar-relä

Styrspänning (min.)

4 V/DC

Styrspänning (max.)

30 V/DC

Växelspänning (max.)

600 V/AC

Datablad (PDF)

Leverans tis 3 nov.

Antal

Styck

Toal (1 832,00 kr / stycken)

1 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

3-fas halvledarreläer 3RF22

kontrollerad 2-fas

Tekniska specifikationer

Förpackningstyp: Piece

Typ av produkt: Halvledar-relä

Typ: 3RF2255-2AB45

Anslutningstyp: Nollspänning

Anslutning: Fjäderklämma

Styrspänning (min.): 4 V/DC

Styrspänning (max.): 30 V/DC

Styrspänningsområde: 4 - 30 V/DC

Styrström (max.): 15 mA

Spänningsström (max.): 600 A

Kopplingsspänning (min.): 48 V/AC

Växelspänning (max.): 600 V/AC

Belastningsström (max.): 55 A

Utgångsspänning (min.): 48 V/DC

Utgångsspänning (max.): 600 V/AC

Utgångsström max.: 55 A

Kontakttyp: 2 NO

Min. temperatur: -25 °C

Max. temperatur: +60 °C

: IP20

Bredd: 45 mm

Höjd: 95 mm

Djup: 47 mm

Vikt: 143 g

RoHS-godkänd: Ja

Driftström (max.): 55 A

Innehåll: 1 st

: 3

: TRUE

: 55 A

: DC

: 20 A

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Anslutning

Styrspänning (max.)

Belastningsström (max.)

Styrspänning (min.)

Utgångsspänning (max.)

Kontakttyp

Siemens Halvledar-relä 3RF22552AB45 55 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430911

Leverans tis 3 nov.

Conrad Electronic

Denna artikel

Fjäderklämma

30 V/DC

55 A

4 V/DC

600 V/AC

2 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Siemens Halvledar-relä 3RF22301AB35 30 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430825

Leverans tis 3 nov.

Conrad Electronic

Skruvklämma

121 V/AC

30 A

88 V/AC

600 V/AC

2 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 432,00 kr^*

Siemens Halvledar-relä 3RF22301AB45 30 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430932

Leverans tis 3 nov.

Conrad Electronic

Skruvklämma

30 V/DC

30 A

4 V/DC

600 V/AC

2 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 352,00 kr^*

Siemens Halvledar-relä 3RF22301AC35 30 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430933

Leverans tis 3 nov.

Conrad Electronic

Skruvklämma

121 V/AC

30 A

88 V/AC

600 V/AC

3 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

Siemens Halvledar-relä 3RF22301AC45 30 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430817

Leverans tis 3 nov.

Conrad Electronic

Skruvklämma

30 V/DC

30 A

4 V/DC

600 V/AC

3 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

Siemens Halvledar-relä 3RF22302AB45 30 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430833

Leverans tis 3 nov.

Conrad Electronic

Fjäderklämma

30 V/DC

30 A

4 V/DC

600 V/AC

2 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 512,00 kr^*

Siemens Halvledar-relä 3RF22302AC45 30 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430934

Leverans tis 3 nov.

Conrad Electronic

Fjäderklämma

30 V/DC

30 A

4 V/DC

600 V/AC

3 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Siemens Halvledar-relä 3RF22303AB45 30 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430909

Leverans tis 3 nov.

Conrad Electronic

Ögla 4 mm

30 V/DC

30 A

4 V/DC

600 V/DC

2 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 512,00 kr^*

Siemens Halvledar-relä 3RF22303AC45 30 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430910

Leverans tis 3 nov.

Conrad Electronic

Ögla 4 mm

30 V/DC

30 A

4 V/DC

600 V/AC

3 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Siemens Halvledar-relä 3RF22551AB35 55 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430818

Leverans tis 3 nov.

Conrad Electronic

Skruvklämma

121 V/AC

55 A

88 V/AC

600 V/AC

2 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 592,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1430911 Siemens Halvledar-relä 3RF22552AB45 55 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1430911 Siemens Halvledar-relä 3RF22552AB45 55 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Beskrivning

Semiconductor relay, 3-phase 3RF2 55 A / 40 °C 48-600 V / 4-30 V DC 2-phase controlled Spring-type terminal Blocking voltage 1200 V solid-state relay SIRIUS 3RF22 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
