Siemens Halvledar-relä 3RF22302AC45 30 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

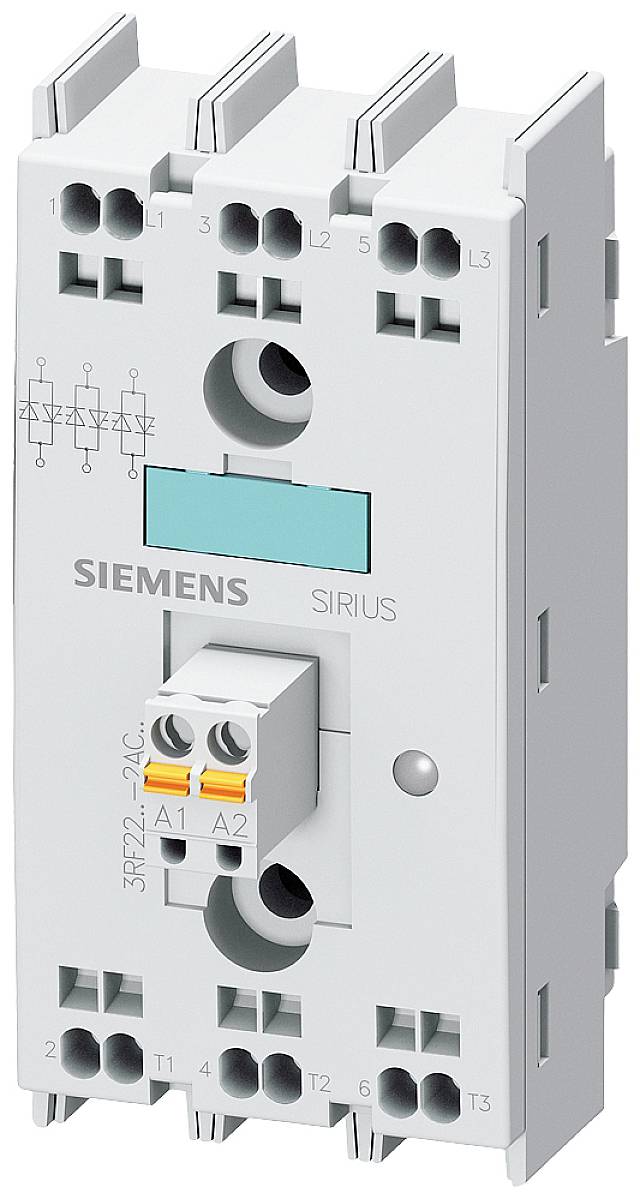

En elektrisk kontaktor från Siemens, modell SIRIUS, med flera anslutningar och en central spolenhets, lämplig för industriella tillämpningar.

Liknande avbildning

Elskåp med öppen dörr som visar organiserade elektriska komponenter och kabeldragning, för industriell styr- och reglerteknik.

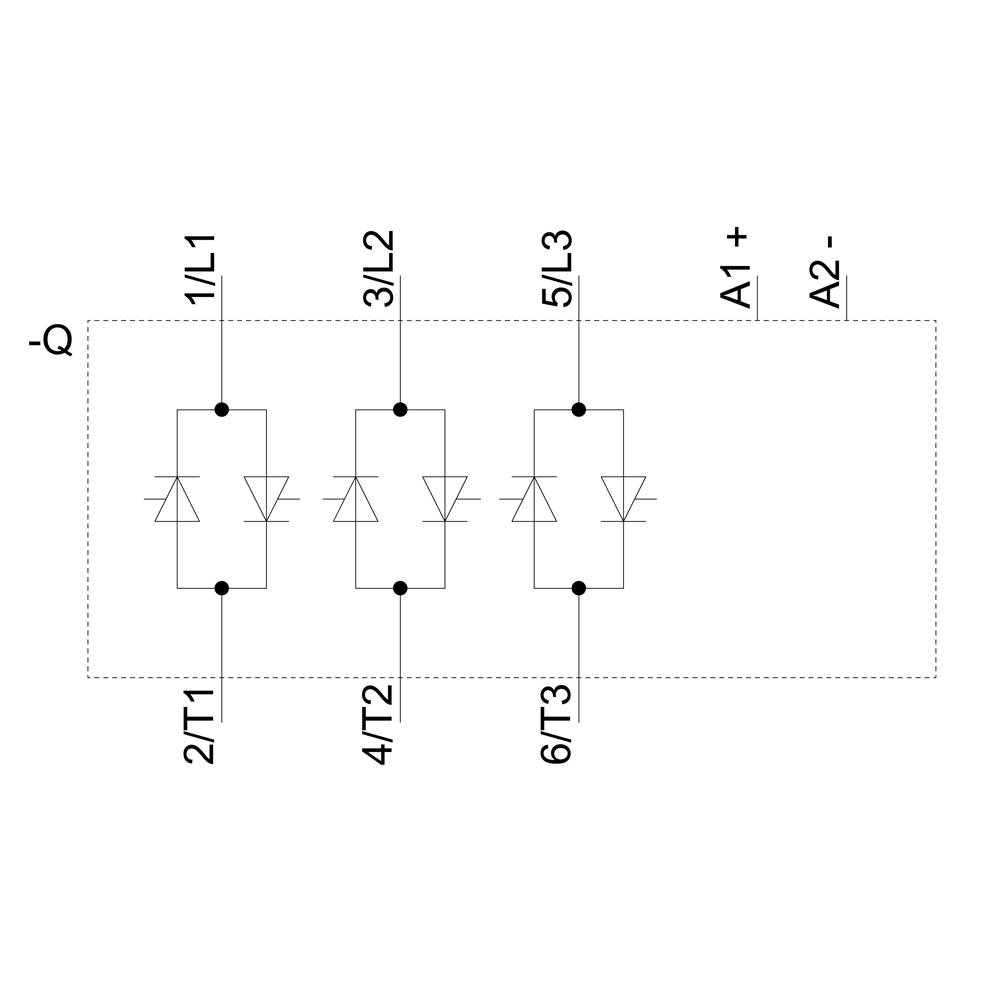

Kopplingsschema för en trefasig likriktare med sex dioder, märkta L1, L2, L3, T1, T2, T3, och anslutningar A1, A2.

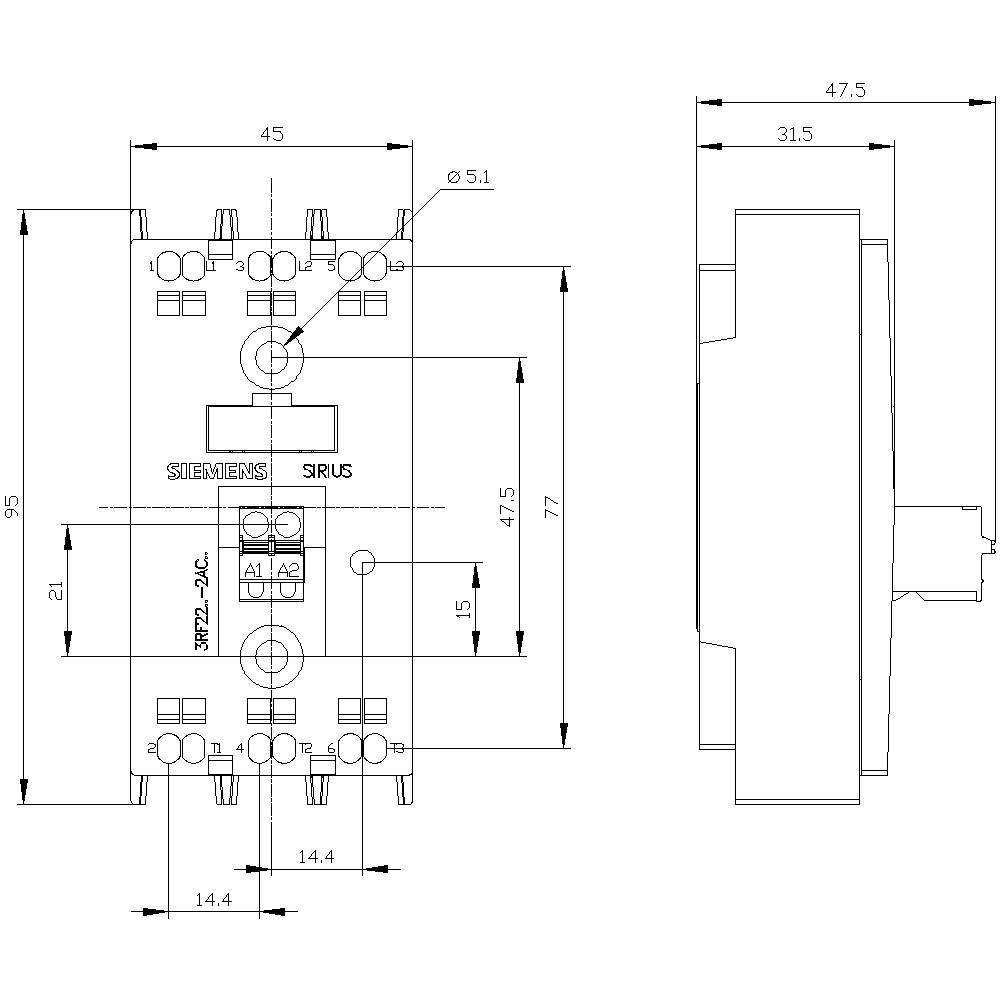

En teknisk ritning av en elektrisk switch med mått i millimeter. Bilden visar fram- och sidovy.

1/4

Liknande avbildning

Förpackningstyp

Single

Typ av produkt

Halvledar-relä

Styrspänning (min.)

4 V/DC

Styrspänning (max.)

30 V/DC

Växelspänning (max.)

600 V/AC

Datablad (PDF)

Leverans fre. 30 okt.

Antal

Styck

Toal (1 832,00 kr / stycken)

1 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

3-fas halvledarreläer 3RF22

kontrollerad 3-fas

Tekniska specifikationer

Förpackningstyp: Single

Typ av produkt: Halvledar-relä

Typ: 3RF2230-2AC45

Anslutningstyp: Nollspänning

Anslutning: Fjäderklämma

Styrspänning (min.): 4 V/DC

Styrspänning (max.): 30 V/DC

Styrspänningsområde: 4 - 30 V/DC

Styrström (max.): 30 mA

Spänningsström (max.): 300 A

Kopplingsspänning (min.): 48 V/AC

Växelspänning (max.): 600 V/AC

Belastningsström (max.): 30 A

Utgångsspänning (min.): 48 V/DC

Utgångsspänning (max.): 600 V/AC

Utgångsström max.: 30 A

Kontakttyp: 3 NO

Min. temperatur: -25 °C

Max. temperatur: +60 °C

: IP20

Bredd: 45 mm

Höjd: 95 mm

Djup: 47 mm

Vikt: 141 g

RoHS-godkänd: Ja

Driftström (max.): 30 A

Innehåll: 1 st

: 3

: TRUE

: 30 A

: DC

: 20 A

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1430934 Siemens Halvledar-relä 3RF22302AC45 30 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1430934 Siemens Halvledar-relä 3RF22302AC45 30 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Beskrivning

Semiconductor relay, 3-phase 3RF2 30 A / 40 °C 48-600 V / 4-30 V DC 3-phase controlled Spring-type terminal Blocking voltage 1200 V solid-state relay SIRIUS 3RF22 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
