Name: Siemens Halvledar-relä 3RF21903AA04 90 A Växelspänning (max.): 460 V/AC Nollspänning 1 st
Brand: Siemens
SKU: 1430823
Availability: BackOrder

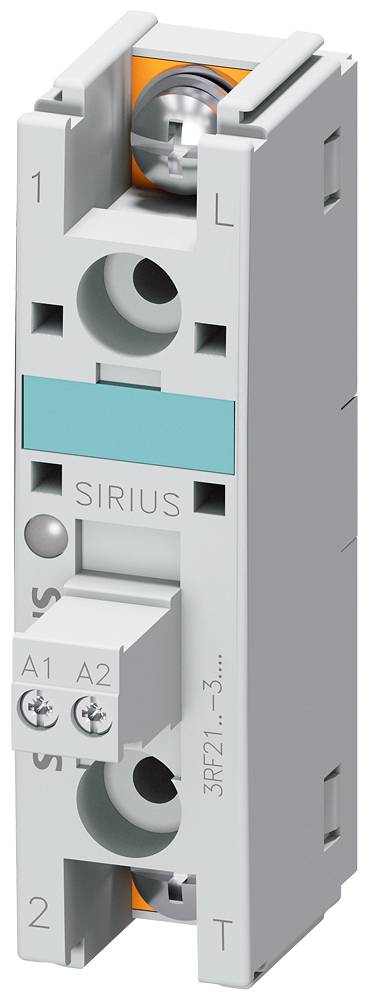

SIRIUS 'Schütz'-tillbehörsmodul, grått hölje med turkos detalj, två skruvkontakter överst, två nedtill.

Öppen elskåp med synliga elektriska komponenter och kablar. Huvudkomponenter: omkopplare, säkringar, kabeldragning för industriella tillämpningar.

Kopplingsschema med två dioder anslutna i motsatta riktningar, märkta med '1L', '2T', 'A1+', 'A2-' och '-Q'.

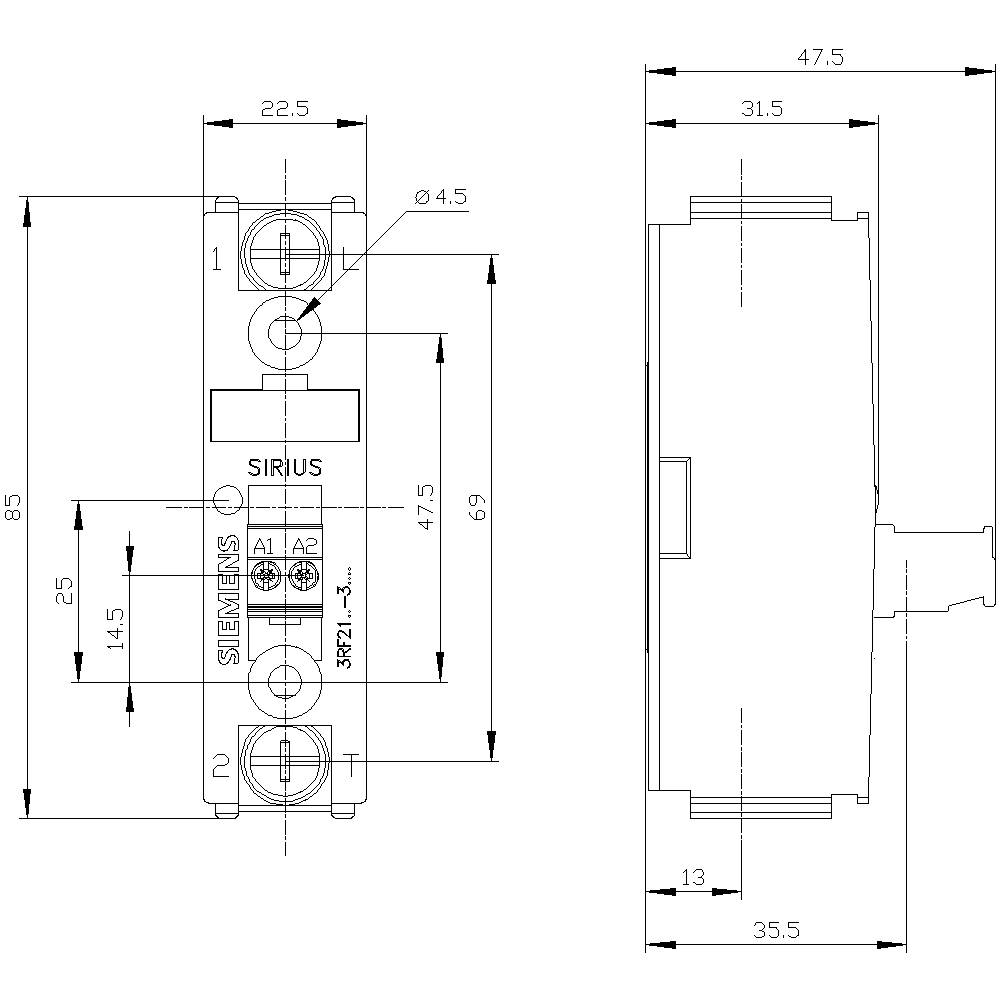

Teknisk ritning av en Siemens Sirius-reläenhet. Visar dimensioner: 85 mm höjd, 22,5 mm bredd, 47,5 mm djup. Front- och sidovy.

1/4

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Halvledar-relä

Styrspänning (min.)

15 V/DC

Styrspänning (max.)

24 V/DC

Växelspänning (max.)

460 V/AC

Datablad (PDF)

Leverans tis 3 nov.

Antal

Styck

Toal (792,00 kr / stycken)

792,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

1-fas SSR 3RF21

bredd 22,5 mm

Tekniska specifikationer

Förpackningstyp: Piece

Typ av produkt: Halvledar-relä

Typ: 3RF2190-3AA04

Anslutningstyp: Nollspänning

Anslutning: Ögla 3 mm
Ögla 5 mm

Styrspänning (min.): 15 V/DC

Styrspänning (max.): 24 V/DC

Styrspänningsområde: 15 - 24 V/DC

Styrström (max.): 15 mA

Spänningsström (max.): 1150 A

Kopplingsspänning (min.): 48 V/AC

Växelspänning (max.): 460 V/AC

Belastningsström (max.): 90 A

Utgångsspänning (min.): 48 V/AC

Utgångsspänning (max.): 460 V/AC

Utgångsström max.: 90 A

Kontakttyp: 1 NO

Min. temperatur: -25 °C

Max. temperatur: +60 °C

: IP00

Bredd: 22.5 mm

Höjd: 85 mm

Djup: 48 mm

Vikt: 72 g

RoHS-godkänd: Ja

Driftström (max.): 90 A

Innehåll: 1 st

Märkströmspänning: 24 V/DC

: 1

: TRUE

: 90 A

: DC

: 88 A

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Styrspänning (max.)

Belastningsström (max.)

Styrspänning (min.)

Växelspänning (max.)

Utgångsspänning (max.)

Siemens Halvledar-relä 3RF21903AA04 90 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430823

Leverans tis 3 nov.

Conrad Electronic

Denna artikel

24 V/DC

90 A

15 V/DC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

792,00 kr^*

Siemens Halvledar-relä 3RF21203AA02 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430793

Leverans tis 3 nov.

Conrad Electronic

24 V/DC

20 A

15 V/DC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

520,00 kr^*

Siemens Halvledar-relä 3RF21203AA04 20 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430782

Leverans tis 3 nov.

Conrad Electronic

24 V/DC

20 A

15 V/DC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Siemens Halvledar-relä 3RF21203AA22 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430783

Leverans tis 3 nov.

Conrad Electronic

230 V/AC

20 A

110 V/AC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Siemens Halvledar-relä 3RF21203AA24 20 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430776

Leverans tis 3 nov.

Conrad Electronic

230 V/AC

20 A

110 V/AC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

Siemens Halvledar-relä 3RF21503AA02 50 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430907

Leverans tis 3 nov.

Conrad Electronic

24 V/DC

50 A

15 V/DC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Siemens Halvledar-relä 3RF21503AA04 50 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430929

Leverans tis 3 nov.

Conrad Electronic

24 V/DC

50 A

15 V/DC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

712,00 kr^*

Siemens Halvledar-relä 3RF21503AA06 50 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430885

Leverans tis 3 nov.

Conrad Electronic

24 V/DC

50 A

15 V/DC

600 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Siemens Halvledar-relä 3RF21503AA22 50 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430821

Leverans tis 3 nov.

Conrad Electronic

230 V/AC

50 A

110 V/AC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

Siemens Halvledar-relä 3RF21503AA24 50 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430863

Leverans tis 3 nov.

Conrad Electronic

230 V/AC

50 A

110 V/AC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

792,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1430823 Siemens Halvledar-relä 3RF21903AA04 90 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1430823 Siemens Halvledar-relä 3RF21903AA04 90 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Beskrivning

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 90 A 48-460 V / 24 V DC Ring cable connection solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
