Siemens Halvledar-relä 3RF21903AA02 90 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

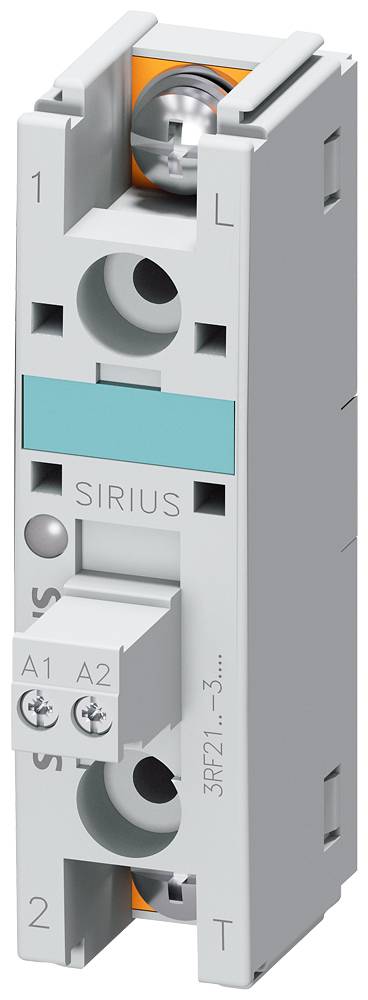

Grå elektronisk switch märkt 'SIRIUS', med två skruvkontakter nedtill. Lämplig för elektriska apparater.

Liknande avbildning

Ett öppet elskåp med olika elektriska komponenter och kablar, noggrant organiserade på flera nivåer.

Omkopplarsymbol med två dioder parallellt kopplade med motsatt polaritet. Anslutningsklämmor: 1L, 2T, A1+, A2-. Dioden fungerar som frivändningsdiod.

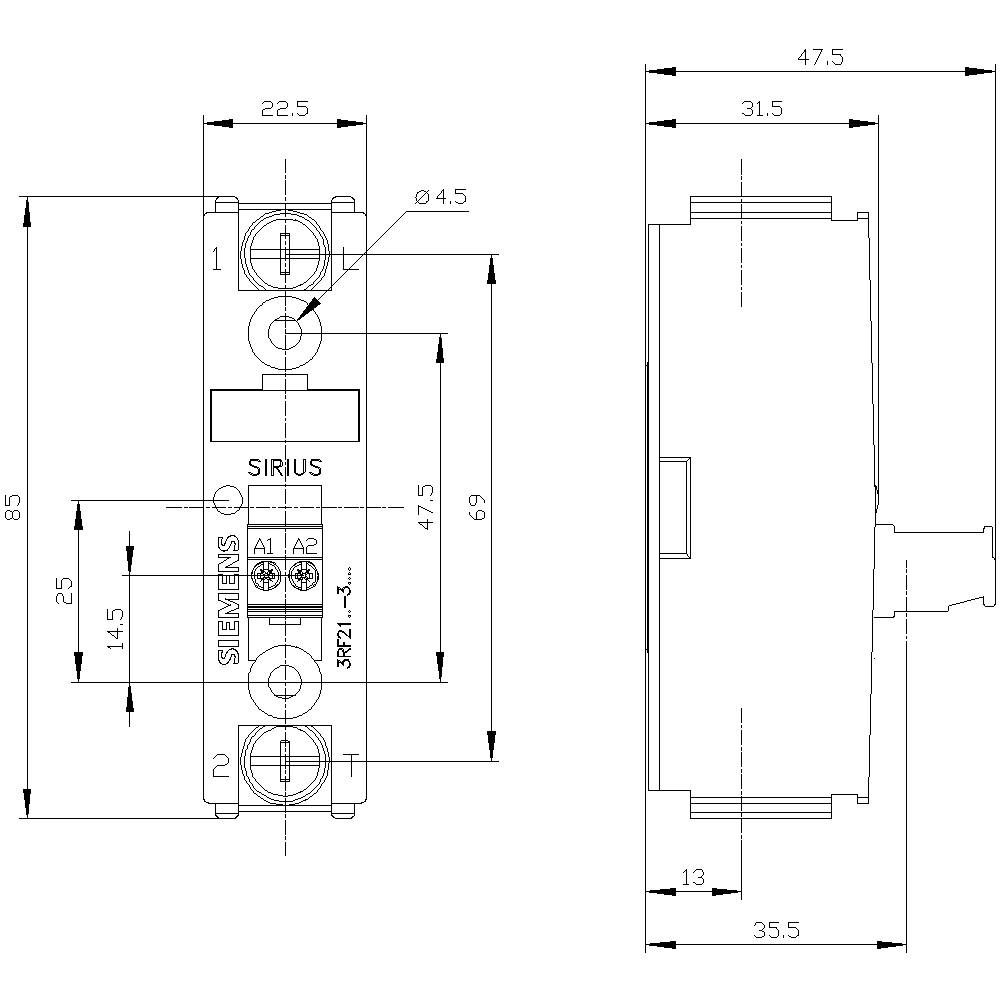

Teknisk ritning av en Siemens SIRIUS kontaktor med dimensioner: höjd 85 mm, bredd 22,5 mm, djup 47,5 mm, fästhål markerade.

1/4

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Halvledar-relä

Styrspänning (min.)

15 V/DC

Styrspänning (max.)

24 V/DC

Växelspänning (max.)

230 V/AC

Datablad (PDF)

Leverans tis. 27 okt.

Antal

Styck

Toal (872,00 kr / stycken)

872,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

1-fas SSR 3RF21

bredd 22,5 mm

Tekniska specifikationer

Förpackningstyp: Piece

Typ av produkt: Halvledar-relä

Typ: 3RF2190-3AA02

Anslutningstyp: Nollspänning

Anslutning: Ögla 3 mm
Ögla 5 mm

Styrspänning (min.): 15 V/DC

Styrspänning (max.): 24 V/DC

Styrspänningsområde: 15 - 24 V/DC

Styrström (max.): 15 mA

Spänningsström (max.): 1150 A

Kopplingsspänning (min.): 24 V/AC

Växelspänning (max.): 230 V/AC

Belastningsström (max.): 90 A

Utgångsspänning (min.): 24 V

Utgångsspänning (max.): 230 V/AC

Utgångsström max.: 90 A

Kontakttyp: 1 NO

Min. temperatur: -25 °C

Max. temperatur: +60 °C

: IP00

Bredd: 22.5 mm

Höjd: 85 mm

Djup: 48 mm

Vikt: 70 g

RoHS-godkänd: Ja

Driftström (max.): 90 A

Innehåll: 1 st

Märkströmspänning: 24 V/DC

: 1

: TRUE

: 90 A

: DC

: 88 A

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1430822 Siemens Halvledar-relä 3RF21903AA02 90 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1430822 Siemens Halvledar-relä 3RF21903AA02 90 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Beskrivning

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 90 A 24-230 V / 24 V DC Ring cable connection solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
