Name: Siemens Halvledar-relä 3RF21901AA24 90 A Växelspänning (max.): 460 V/AC Nollspänning 1 st
Brand: Siemens
SKU: 1430814
Availability: BackOrder

Elektrisk kontaktor med inskriften 'SIRIUS', grå, med flera skruvkontakter och märkning '24V DC'.

Öppnad elskåp, fylld med flera elektroniska komponenter och kablar, visar intern arrangemang och kabeldragning.

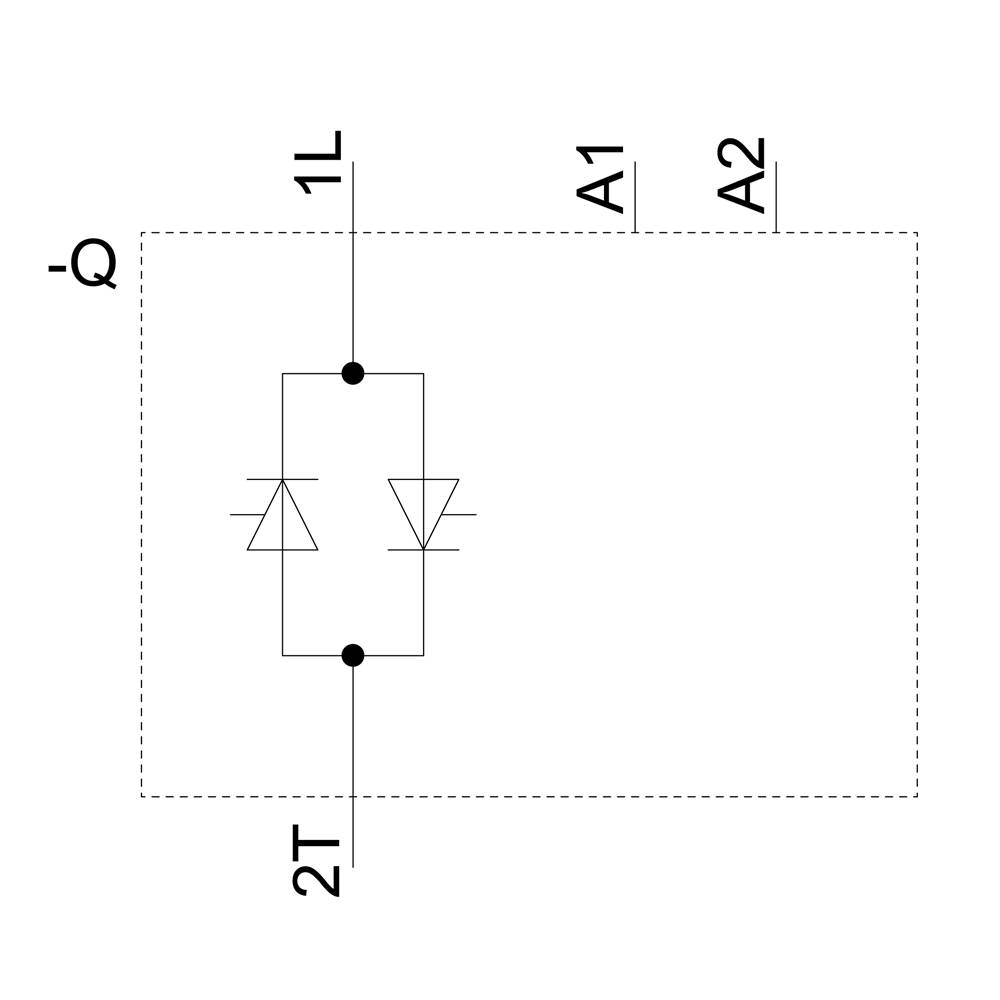

Kopplingsschema med en seriekoppling av två dioder. Märkt vänster uppe med 1L, höger uppe med A1 och A2, nere med 2T.

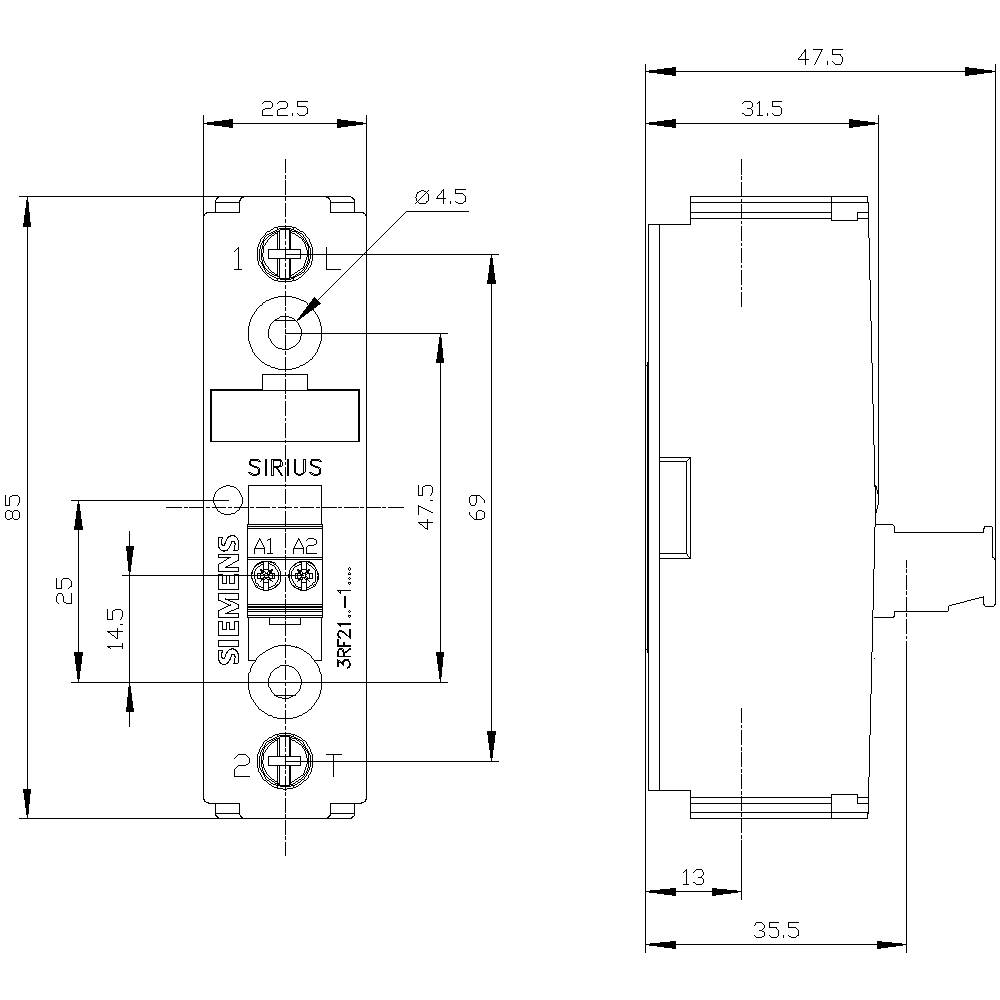

Teknisk ritning av en Siemens SIRIUS-enhet, visar front- och sidovy med detaljerade mått och hålpositioner.

1/4

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Halvledar-relä

Styrspänning (min.)

110 V/AC

Styrspänning (max.)

230 V/AC

Växelspänning (max.)

460 V/AC

Datablad (PDF)

Leverans tis 3 nov.

Antal

Styck

Toal (872,00 kr / stycken)

872,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

1-fas SSR 3RF21

bredd 22,5 mm

Tekniska specifikationer

Förpackningstyp: Piece

Typ av produkt: Halvledar-relä

Typ: 3RF2190-1AA24

Anslutningstyp: Nollspänning

Anslutning: Skruvklämma

Styrspänning (min.): 110 V/AC

Styrspänning (max.): 230 V/AC

Styrspänningsområde: 110 - 230 V/AC

Styrström (max.): 15 mA

Spänningsström (max.): 1150 A

Kopplingsspänning (min.): 48 V/AC

Växelspänning (max.): 460 V/AC

Belastningsström (max.): 90 A

Utgångsspänning (min.): 48 V

Utgångsspänning (max.): 460 V/AC

Utgångsström max.: 90 A

Kontakttyp: 1 NO

Min. temperatur: -25 °C

Max. temperatur: +60 °C

: IP20

Bredd: 22.5 mm

Höjd: 85 mm

Djup: 48 mm

Vikt: 77 g

RoHS-godkänd: Ja

Driftström (max.): 90 A

Innehåll: 1 st

: 1

: TRUE

: 90 A

: AC

: 50 A

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Styrspänning (max.)

Belastningsström (max.)

Styrspänning (min.)

Växelspänning (max.)

Utgångsspänning (max.)

Siemens Halvledar-relä 3RF21201AA02 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430804

Snabb leverans tis 13 okt.

1 StyckConrad Electronic

24 V/DC

20 A

15 V/DC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

520,00 kr^*

Siemens Halvledar-relä 3RF21201AA04 20 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430791

Snabb leverans tis 13 okt.

3 StyckConrad Electronic

24 V/DC

20 A

15 V/DC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

520,00 kr^*

Siemens Halvledar-relä 3RF21201AA22 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430805

Leverans tis 3 nov.

Conrad Electronic

230 V/AC

20 A

110 V/AC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

520,00 kr^*

Siemens Halvledar-relä 3RF21201AA24 20 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430795

Leverans tis 3 nov.

Conrad Electronic

230 V/AC

20 A

110 V/AC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Siemens Halvledar-relä 3RF21201AA42 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430806

Snabb leverans tis 13 okt.

3 StyckConrad Electronic

30 V/DC

20 A

4 V/DC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

375,20 kr^*

Siemens Halvledar-relä 3RF21201AA45 20 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430792

Leverans tis 3 nov.

Conrad Electronic

30 V/DC

20 A

4 V/DC

600 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Siemens Halvledar-relä 3RF21301AA04 30 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1432277

Leverans tis 3 nov.

Conrad Electronic

24 V/DC

30 A

15 V/DC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Siemens Halvledar-relä 3RF21301AA06 30 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1432278

Leverans tis 3 nov.

Conrad Electronic

24 V/DC

30 A

15 V/DC

600 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Siemens Halvledar-relä 3RF21301AA24 30 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430788

Leverans tis 3 nov.

Conrad Electronic

230 V/AC

30 A

110 V/AC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Siemens Halvledar-relä 3RF21301AA26 30 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430803

Leverans tis 3 nov.

Conrad Electronic

230 V/AC

30 A

110 V/AC

600 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1430814 Siemens Halvledar-relä 3RF21901AA24 90 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1430814 Siemens Halvledar-relä 3RF21901AA24 90 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Beskrivning

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 90 A 48-460 V / 110-230 V AC screw terminal solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
