Name: Siemens Halvledar-relä 3RF21503AA06 50 A Växelspänning (max.): 600 V/AC Nollspänning 1 st
Brand: Siemens
SKU: 1430885
Availability: BackOrder

Elskåp med elektriska komponenter och kabeldragning, inbyggda i ett metallhölje, dörren öppen för underhållsarbete.

Kopplingsschema med två dioder som är parallellkopplade i motsatt riktning. Anslutningar: 1L, 2T, A1+, A2-.

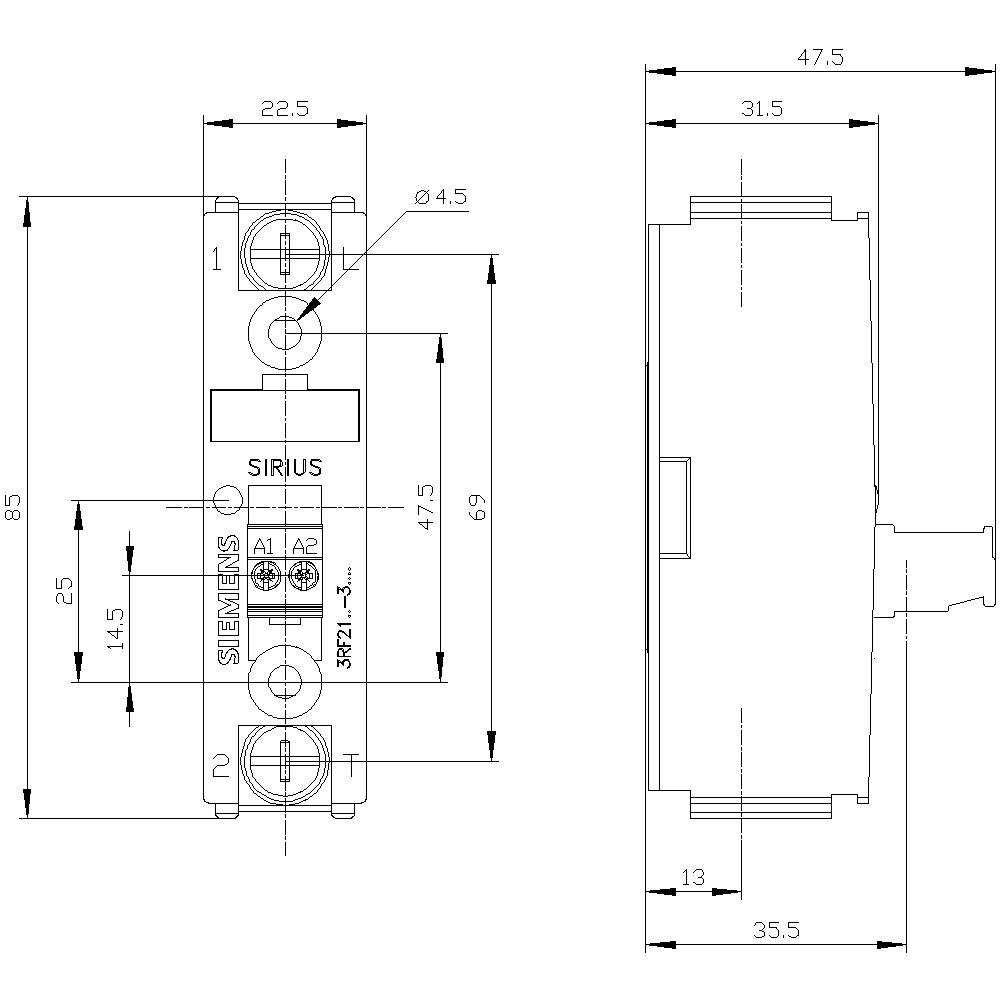

Teckning av en elektrisk kopplingsanordning med sido- och frontvy. Mått och anslutningskontakter är detaljerat återgivna.

1/3

Användningsexempel

Förpackningstyp

Piece

Typ av produkt

Halvledar-relä

Styrspänning (min.)

15 V/DC

Styrspänning (max.)

24 V/DC

Växelspänning (max.)

600 V/AC

Datablad (PDF)

Leverans tis 3 nov.

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

1-fas SSR 3RF21

bredd 22,5 mm

Tekniska specifikationer

Förpackningstyp: Piece

Typ av produkt: Halvledar-relä

Typ: 3RF2150-3AA06

Anslutningstyp: Nollspänning

Anslutning: Ögla 3 mm
Ögla 5 mm

Styrspänning (min.): 15 V/DC

Styrspänning (max.): 24 V/DC

Styrspänningsområde: 15 - 24 V/DC

Styrström (max.): 15 mA

Spänningsström (max.): 600 A

Kopplingsspänning (min.): 48 V/AC

Växelspänning (max.): 600 V/AC

Belastningsström (max.): 50 A

Utgångsspänning (min.): 48 V/DC

Utgångsspänning (max.): 600 V/AC

Utgångsström max.: 50 A

Kontakttyp: 1 NO

Min. temperatur: -25 °C

Max. temperatur: +60 °C

: IP00

Bredd: 22.5 mm

Höjd: 85 mm

Djup: 48 mm

Vikt: 74 g

RoHS-godkänd: Ja

Driftström (max.): 50 A

Innehåll: 1 st

: 1

: TRUE

: 50 A

: DC

: 50 A

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Styrspänning (max.)

Belastningsström (max.)

Styrspänning (min.)

Växelspänning (max.)

Utgångsspänning (max.)

Siemens Halvledar-relä 3RF21503AA06 50 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430885

Leverans tis 3 nov.

Conrad Electronic

Denna artikel

24 V/DC

50 A

15 V/DC

600 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Siemens Halvledar-relä 3RF21203AA02 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430793

Leverans tis 3 nov.

Conrad Electronic

24 V/DC

20 A

15 V/DC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

520,00 kr^*

Siemens Halvledar-relä 3RF21203AA04 20 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430782

Leverans tis 3 nov.

Conrad Electronic

24 V/DC

20 A

15 V/DC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Siemens Halvledar-relä 3RF21203AA22 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430783

Leverans tis 3 nov.

Conrad Electronic

230 V/AC

20 A

110 V/AC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Siemens Halvledar-relä 3RF21203AA24 20 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430776

Leverans tis 3 nov.

Conrad Electronic

230 V/AC

20 A

110 V/AC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

Siemens Halvledar-relä 3RF21503AA02 50 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430907

Leverans tis 3 nov.

Conrad Electronic

24 V/DC

50 A

15 V/DC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Siemens Halvledar-relä 3RF21503AA04 50 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430929

Leverans tis 3 nov.

Conrad Electronic

24 V/DC

50 A

15 V/DC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

712,00 kr^*

Siemens Halvledar-relä 3RF21503AA22 50 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430821

Leverans tis 3 nov.

Conrad Electronic

230 V/AC

50 A

110 V/AC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

Siemens Halvledar-relä 3RF21503AA24 50 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430863

Leverans tis 3 nov.

Conrad Electronic

230 V/AC

50 A

110 V/AC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

792,00 kr^*

Siemens Halvledar-relä 3RF21503AA26 50 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430886

Leverans tis 3 nov.

Conrad Electronic

230 V/AC

50 A

110 V/AC

600 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 032,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1430885 Siemens Halvledar-relä 3RF21503AA06 50 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1430885 Siemens Halvledar-relä 3RF21503AA06 50 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Beskrivning

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 50 A 48-600 V / 24 V DC Ring cable connection solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
