Name: Siemens Halvledar-relä 3RF21201AA22 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st
Brand: Siemens
SKU: 1430805
Availability: BackOrder

Elektrisk kontaktor med inskriften 'SIRIUS', grå, med flera skruvkontakter och märkning '24V DC'.

Ett öppnat elskåp visar flera rader med elektriska komponenter och kopplade kretsar.

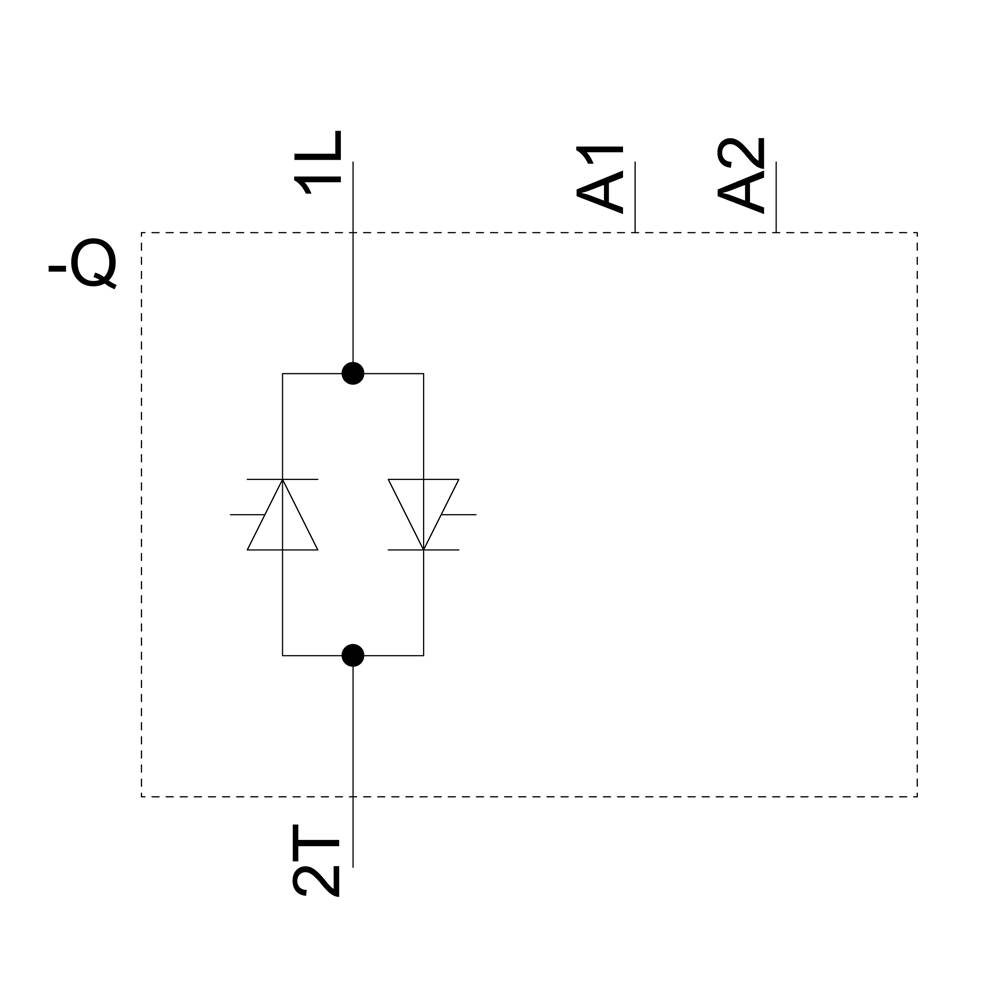

Elektriskt kopplingsschema med en rektangel. Innehåller två dioder som är placerade mittemot varandra, anslutna vid två punkter. Längst upp till vänster: 1L, 2T; längst upp till höger: A1, A2.

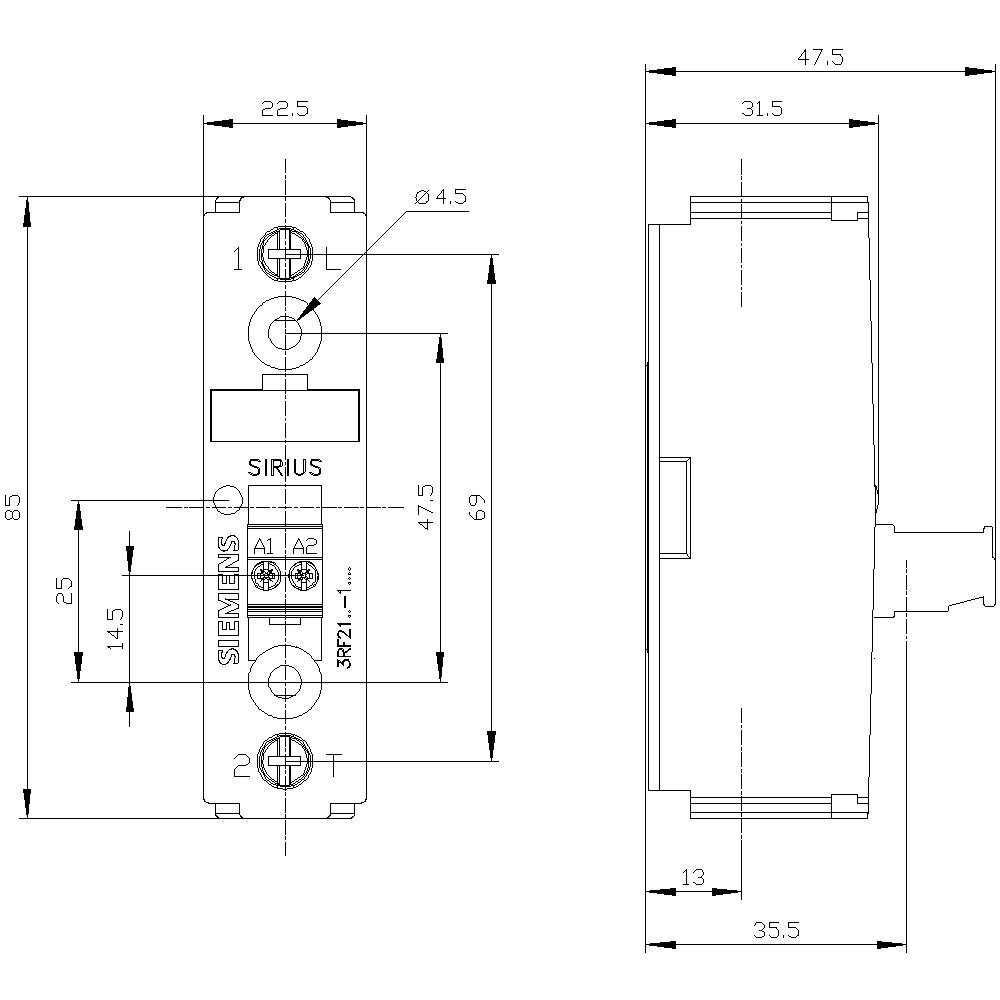

Teknisk ritning av en Siemens SIRIUS-komponent med front- och sidovy. Mått angivna i millimeter (mm).

1/4

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Halvledar-relä

Styrspänning (min.)

110 V/AC

Styrspänning (max.)

230 V/AC

Växelspänning (max.)

230 V/AC

Datablad (PDF)

Leverans mån 9 nov.

Antal

Styck

Toal (520,00 kr / stycken)

520,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

1-fas SSR 3RF21

bredd 22,5 mm

Tekniska specifikationer

Förpackningstyp: Piece

Typ av produkt: Halvledar-relä

Typ: 3RF2120-1AA22

Anslutningstyp: Nollspänning

Anslutning: Skruvklämma

Styrspänning (min.): 110 V/AC

Styrspänning (max.): 230 V/AC

Styrspänningsområde: 110 - 230 V/AC

Styrström (max.): 15 mA

Spänningsström (max.): 200 A

Kopplingsspänning (min.): 24 V/AC

Växelspänning (max.): 230 V/AC

Belastningsström (max.): 20 A

Utgångsspänning (max.): 230 V/AC

Utgångsström max.: 20 A

Kontakttyp: 1 NO

Min. temperatur: -25 °C

Max. temperatur: +60 °C

: IP20

Bredd: 22.5 mm

Höjd: 85 mm

Djup: 48 mm

Vikt: 92 g

RoHS-godkänd: Ja

Driftström (max.): 20 A

Innehåll: 1 st

: 1

: TRUE

: 20 A

: AC

: 20 A

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Styrspänning (max.)

Belastningsström (max.)

Styrspänning (min.)

Växelspänning (max.)

Utgångsspänning (max.)

Siemens Halvledar-relä 3RF21201AA22 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430805

Leverans mån 9 nov.

Conrad Electronic

Denna artikel

230 V/AC

20 A

110 V/AC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

520,00 kr^*

Siemens Halvledar-relä 3RF21201AA02 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430804

Snabb leverans fre 16 okt.

12 StyckConrad Electronic

24 V/DC

20 A

15 V/DC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

520,00 kr^*

Siemens Halvledar-relä 3RF21201AA04 20 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430791

Snabb leverans fre 16 okt.

3 StyckConrad Electronic

24 V/DC

20 A

15 V/DC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

520,00 kr^*

Siemens Halvledar-relä 3RF21201AA24 20 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430795

Leverans mån 9 nov.

Conrad Electronic

230 V/AC

20 A

110 V/AC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Siemens Halvledar-relä 3RF21201AA42 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430806

Snabb leverans fre 16 okt.

2 StyckConrad Electronic

30 V/DC

20 A

4 V/DC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

375,20 kr^*

Siemens Halvledar-relä 3RF21201AA45 20 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430792

Leverans mån 9 nov.

Conrad Electronic

30 V/DC

20 A

4 V/DC

600 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Siemens Halvledar-relä 3RF21301AA04 30 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1432277

Leverans mån 9 nov.

Conrad Electronic

24 V/DC

30 A

15 V/DC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Siemens Halvledar-relä 3RF21301AA06 30 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1432278

Leverans mån 9 nov.

Conrad Electronic

24 V/DC

30 A

15 V/DC

600 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Siemens Halvledar-relä 3RF21301AA24 30 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430788

Leverans mån 9 nov.

Conrad Electronic

230 V/AC

30 A

110 V/AC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Siemens Halvledar-relä 3RF21301AA26 30 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430803

Leverans mån 9 nov.

Conrad Electronic

230 V/AC

30 A

110 V/AC

600 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1430805 Siemens Halvledar-relä 3RF21201AA22 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1430805 Siemens Halvledar-relä 3RF21201AA22 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Beskrivning

Semiconductor relay, 1-phase 3RF2 Width 22.5 mm, 20 A 24-230 V / 110-230 V AC screw terminal solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
