Name: Siemens Halvledar-relä 3RF20201AA22 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st
Brand: Siemens
SKU: 1430763
Availability: BackOrder

En tvåpolig Siemens-ledningsskyddsbrytare, dimensionerad för 20 ampere strömstyrka. Lämplig för att förhindra överbelastningar.

Ett öppet elskåp med flera elektriska komponenter som omkopplare, kabeldragning och säkringar.

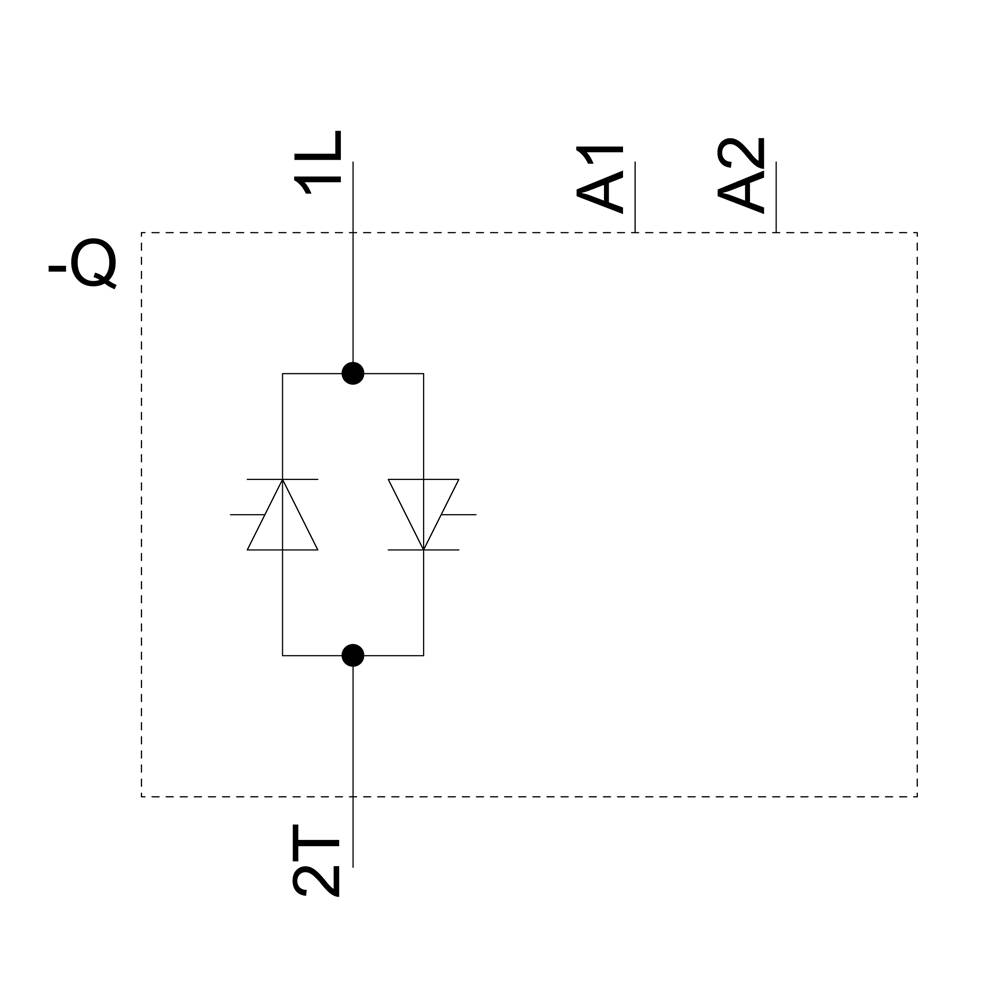

Kopplingsschema visar ett relä med dioder som är kopplat mellan 1L och 2T, med anslutningarna A1 och A2 för styrning.

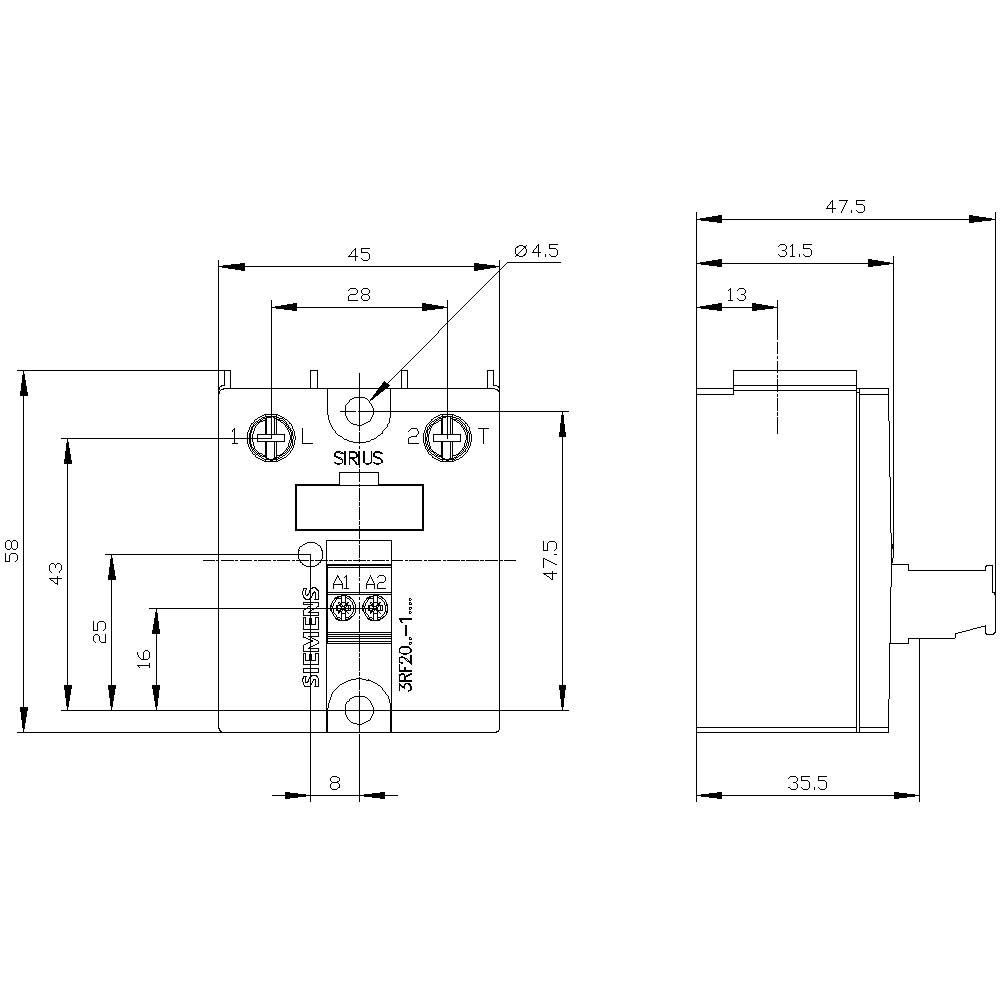

Ritning av en elektrisk komponent med exakta mått i millimeter. Visar fram- och sidovy för monteringsplanering.

1/4

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Halvledar-relä

Styrspänning (min.)

110 V/AC

Styrspänning (max.)

230 V/AC

Växelspänning (max.)

230 V/AC

Datablad (PDF)

Leverans tis 3 nov.

Antal

Styck

Toal (552,00 kr / stycken)

552,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

1-fas 3RF20

Bredd 45 mm

Tekniska specifikationer

Förpackningstyp: Piece

Typ av produkt: Halvledar-relä

Typ: 3RF2020-1AA22

Anslutningstyp: Nollspänning

Anslutning: Skruvklämma

Styrspänning (min.): 110 V/AC

Styrspänning (max.): 230 V/AC

Styrspänningsområde: 110 - 230 V/AC

Styrström (max.): 15 mA

Spänningsström (max.): 200 A

Kopplingsspänning (min.): 24 V/AC

Växelspänning (max.): 230 V/AC

Belastningsström (max.): 20 A

Utgångsspänning (min.): 24 V

Utgångsspänning (max.): 230 V/AC

Utgångsström max.: 20 A

Kontakttyp: 1 NO

Min. temperatur: -25 °C

Max. temperatur: +60 °C

: IP20

Bredd: 45 mm

Höjd: 58 mm

Djup: 48 mm

Vikt: 85 g

RoHS-godkänd: Ja

Driftström (max.): 20 A

Innehåll: 1 st

: 1

: TRUE

: 20 A

: AC

: 20 A

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Anslutningstyp

Styrspänning (max.)

Belastningsström (max.)

Styrspänning (min.)

Växelspänning (max.)

Utgångsspänning (max.)

Siemens Halvledar-relä 3RF20201AA22 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430763

Leverans tis 3 nov.

Conrad Electronic

Denna artikel

Nollspänning

230 V/AC

20 A

110 V/AC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Siemens Halvledar-relä 3RF20201AA02 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430773

Leverans tis 3 nov.

Conrad Electronic

Nollspänning

24 V/DC

20 A

15 V/DC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Siemens Halvledar-relä 3RF20201AA04 20 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430771

Leverans tis 3 nov.

Conrad Electronic

Nollspänning

24 V/DC

20 A

15 V/DC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

520,00 kr^*

Siemens Halvledar-relä 3RF20201AA24 20 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430774

Leverans tis 3 nov.

Conrad Electronic

Nollspänning

230 V/AC

20 A

110 V/AC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

632,00 kr^*

Siemens Halvledar-relä 3RF20201AA42 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430764

Leverans tis 3 nov.

Conrad Electronic

Nollspänning

30 V/DC

20 A

4 V/DC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

472,00 kr^*

Siemens Halvledar-relä 3RF20201AA45 20 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430772

Leverans tis 3 nov.

Conrad Electronic

Nollspänning

30 V/DC

20 A

4 V/DC

600 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Siemens Halvledar-relä 3RF20301AA22 30 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1432270

Leverans tis 3 nov.

Conrad Electronic

Nollspänning

230 V/AC

30 A

110 V/AC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Siemens Halvledar-relä 3RF20301AA24 30 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430794

Leverans tis 3 nov.

Conrad Electronic

Nollspänning

230 V/AC

30 A

110 V/AC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

632,00 kr^*

Siemens Halvledar-relä 3RF20301AA26 30 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430777

Leverans tis 3 nov.

Conrad Electronic

Nollspänning

230 V/AC

30 A

110 V/AC

600 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 032,00 kr^*

Siemens Halvledar-relä 3RF20301AA42 30 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430778

Leverans tis 3 nov.

Conrad Electronic

Nollspänning

30 V/DC

30 A

4 V/DC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

520,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1430763 Siemens Halvledar-relä 3RF20201AA22 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1430763 Siemens Halvledar-relä 3RF20201AA22 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Beskrivning

Semiconductor relay, 1-phase 3RF2 Width 45 mm, 20 A 24-230 V / 110-230 V AC screw terminal solid-state relay SIRIUS 3RF20 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
