Siemens 3VA1132-6EE36-0AA0 Brytare 1 st Inställningsområde (ström): 22 - 32 A Växelspänning (max.): 690 V/AC (B x H x D)

Siemens effektbrytare, grå, med flera omkopplarelement och märkningar. Modell '3VA1', synlig på framsidan.

Liknande avbildning

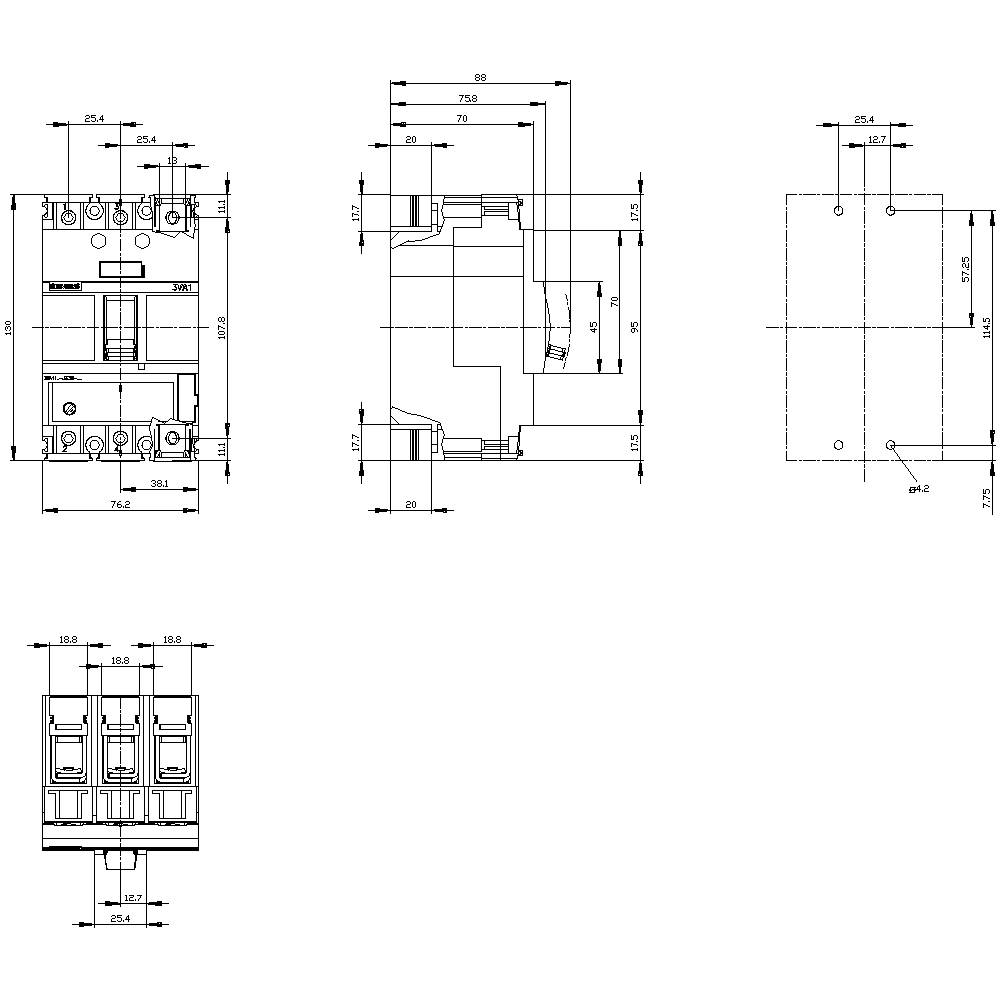

Teknisk ritning av en elektrisk strömbrytare med flera vyer: front-, sido- och ovanifrånvy. Mått och detaljer angivna.

1/2

Liknande avbildning

Typ av produkt

Brytare

Inställningsområde ström (max.)

32 A

Anslutning

Klämma

Typ

3VA1132-6EE36-0AA0

Inställningsområde ström (min.)

22 A

Datablad (PDF)

Leverans tis. 6 okt.

Antal

Styck

Toal (3 752,00 kr / stycken)

3 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande: Systemskydd
Effektförlust: 3.53 W
Vikt: 1 037 kg
Mekanisk livslängd 20000
Elektrisk livslängd 8000
Isolationsspänning: 800 V
Frekvens: 50/60 Hz

Typ av produkt: Brytare

Typ: 3VA1132-6EE36-0AA0

Inställningsområde ström (min.): 22 A

Inställningsområde ström (max.): 32 A

Inställningsområde (ström): 22 - 32 A

Antal poler: 3-polig

Växelspänning (max.): 690 V/AC

Montageart: Fast installation

Min. temperatur: -25 °C

Max. temperatur: +70 °C

Klass för brytförmåga: H

Utförande överströmsutlösare: TM220

Anslutning: Klämma

: IP40

Djup: 70 mm

Bredd: 76.2 mm

Höjd: 130 mm

Mått.: (B x H x D) 76.2 x 130 x 70 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: 0

: 0

: 32 A

: 3

: 22-32 A

: 0

: 690-690 V

: 10.6 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: 70 kA

: 320-320 A

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1725380 Siemens 3VA1132-6EE36-0AA0 Brytare 1 st Inställningsområde (ström): 22 - 32 A Växelspänning (max.): 690 V/AC (B x H x D)

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1725380 Siemens 3VA1132-6EE36-0AA0 Brytare 1 st Inställningsområde (ström): 22 - 32 A Växelspänning (max.): 690 V/AC (B x H x D)

Beskrivning

Brytare 3VA1 IEC Frame 160 kopplingsställningar H ICU=70kA @ 415V 3-polig, anläggningsskydd TM220, ATFM, i=32A överbelastningsskydd IR=22A...32A kortslutningsskydd II=10 x i klämanslutning kompakt effektbrytare 3VA1 för anläggningsskydd. Kompakteffektbrytare 3VA från Siemens som en viktig del av SENTRON skyddskomponenter för industriella tillämpningar samt för användningar i infrastrukturområdet ger effektiva system -, start- och motorskydd genom säker avstängning i överbelastnings- och kortslutningfallet. Kompakteffektbrytare 3VA sätter standarden i flexibilitet och modulär tillbehörsmångfald. Enhetligt tillbehör för flera modellstorlekar på alla serier av Kompakteffektbrytare 3VA1 och 3VA2. Denna variant av Kompakteffektbrytaren 3VA utmärker sig framför allt genom: 1. Kompakt konstruktion. 2. Finns som variant för anläggningsskydd 3. Beroende på storlek: 1- till 4-poliga utförande. 4. Beroende på storlek: Brytförmåga från 16 kA... 70 kA för 415 V för 3- eller 4-poliga brytare och 36 kA vid 240 V för 1-poliga brytare. 5. Montering i fast installation och plug-in teknik möjlig. 6. Serien har en termiskt-magnetisk överströmsutlösare. 7. Lämplig för AC och DC-användning. 8. Moduluppbyggt internt tillbehör med många funktioner som är lätta att montera. 9. Genomgående tillbehörsplattform via alla Kompakteffektbrytare 3VA. www.siemens.de/3VA. Siemens erbjuder för en säker och effektiv elektrisk infrastruktur i byggnader och industri en konsekvent portfölj med skydd-, brytar-, mät- och övervakningsapparater, fördelningssystem samt strömbrytare och vägguttag.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
