Siemens 3RV2031-4JA10 Brytare 1 st Inställningsområde (ström): 54 - 65 A Växelspänning (max.): 690 V/AC (B x H x D) 55 x

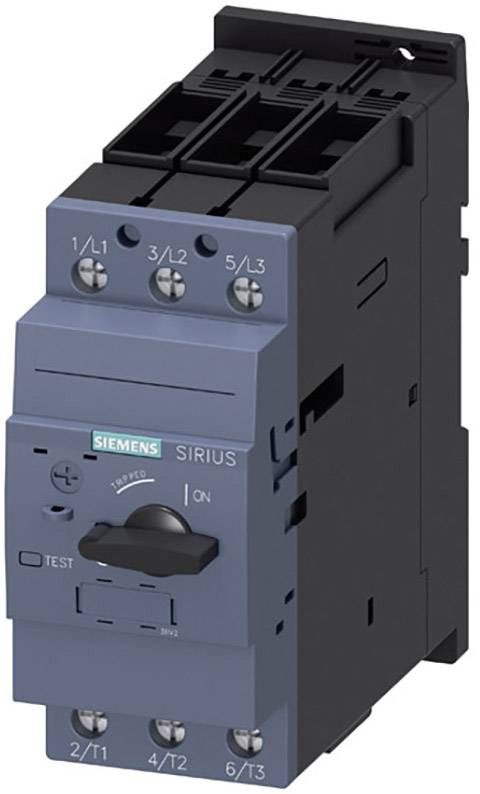

En elektrisk effektbrytare av märket Siemens Sirius, typiskt använd för kontroll och säkring av strömkretsar.

Liknande avbildning

Industrilokal: Regnet droppar på ett fönster, genom vilket en maskin med öppen elskåp och kablar syns.

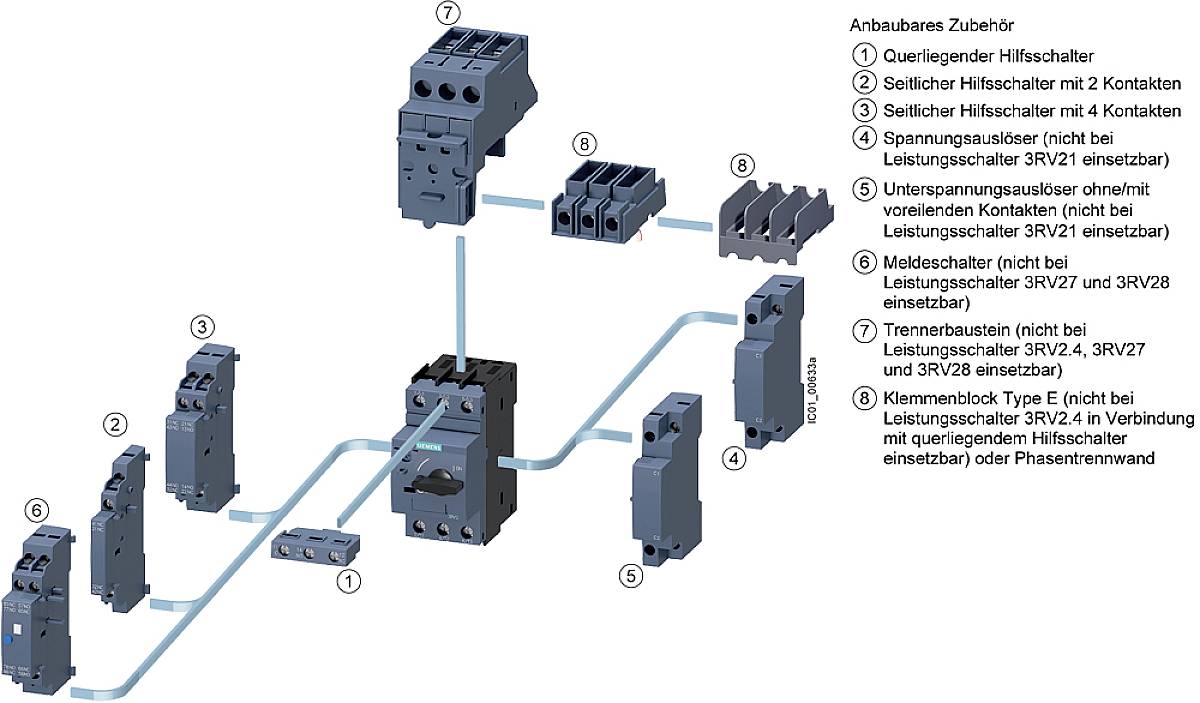

Diagrammet visar tillbehör för en effektbrytare, numrerade. Innehåller tvärgående hjälpbrytare, spänningsuttag, skiljbart block och kopplingsplintar.

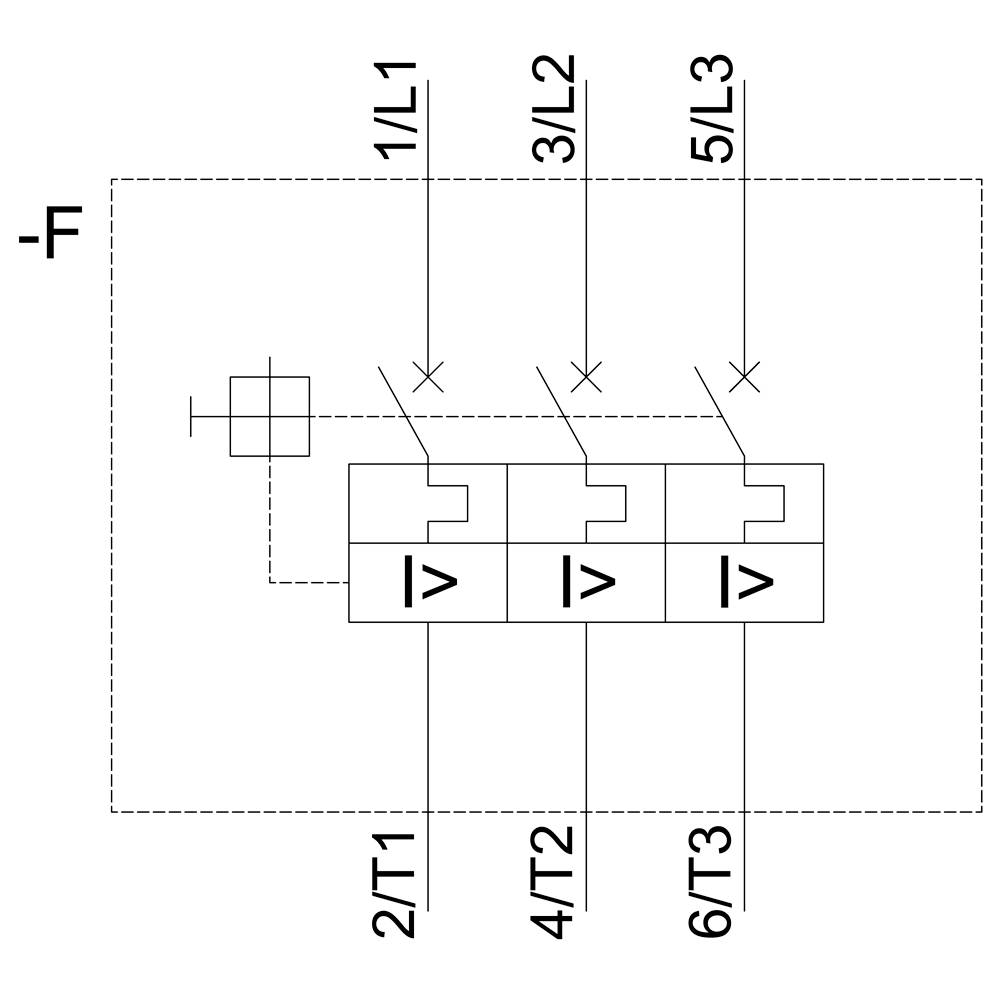

Trefasig strömkrets med tre switchar, märkta som 1/L1, 3/L2, 5/L3, vilka var och en är anslutna till 2/T1, 4/T2, 6/T3.

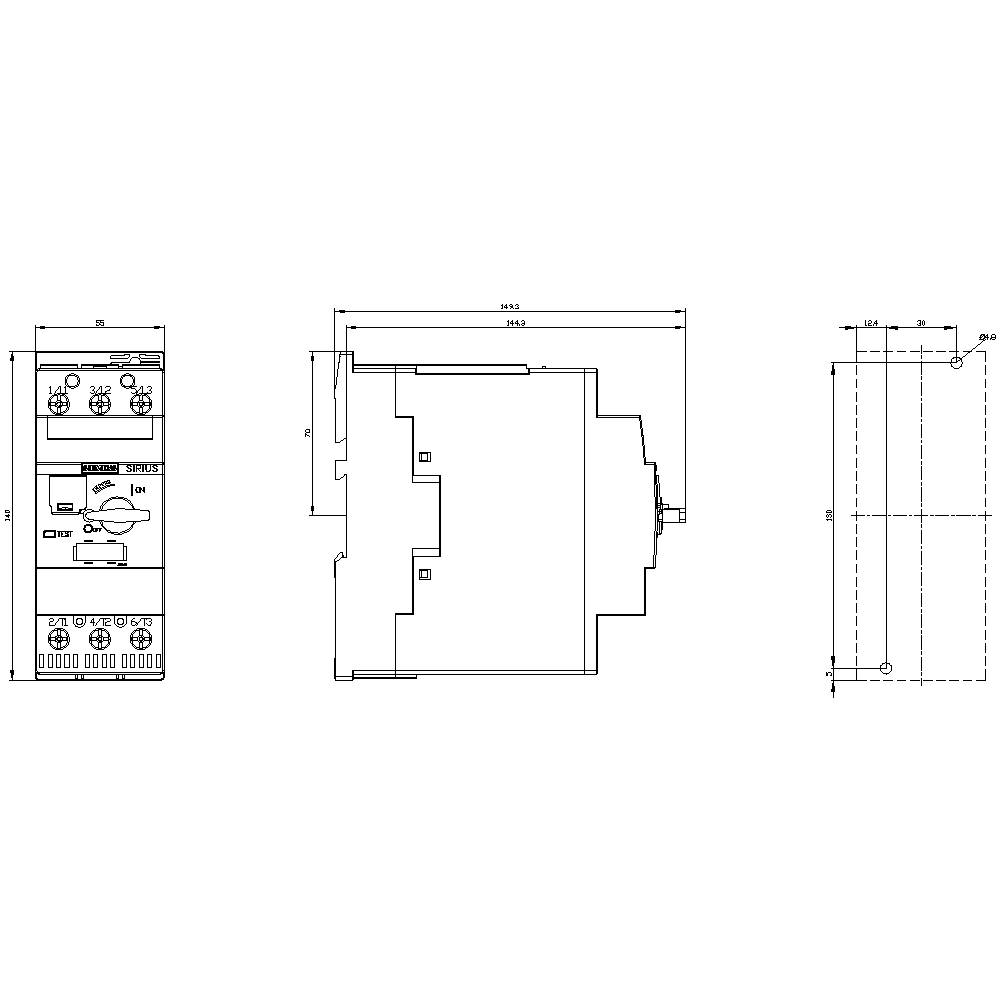

Teknisk ritning av en elektronisk enhet med flera vyer och mått. Huvudvyn visar knappar och anslutningar.

1/5

Liknande avbildning

Typ av produkt

Brytare

Inställningsområde ström (max.)

65 A

Anslutning

Skruv

Typ

3RV2031-4JA10

Konstruktionsstorlek

Datablad (PDF)

Leverans tis. 6 okt.

Antal

Styck

Toal (3 112,00 kr / stycken)

3 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Brytare

Typ: 3RV2031-4JA10

Konstruktionsstorlek: S2

Inställningsområde ström (min.): 54 A

Inställningsområde ström (max.): 65 A

Inställningsområde (ström): 54 - 65 A

Antal poler: 3-polig

Växelspänning (max.): 690 V/AC

Montageart: DIN-skena

Min. temperatur: -20 °C

Max. temperatur: +60 °C

Anslutning: Skruv

: IP20

Djup: 149 mm

Bredd: 55 mm

Höjd: 140 mm

Mått.: (B x H x D) 55 x 140 x 149 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: 55

: 140 mm

: 149 mm

: 30 kW

: FALSE

: 65 A

: FALSE

: 3

: 690-690 V

: 54-65 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 18.5 kW

: 65 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1430975 Siemens 3RV2031-4JA10 Brytare 1 st Inställningsområde (ström): 54 - 65 A Växelspänning (max.): 690 V/AC (B x H x D) 55 x

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1430975 Siemens 3RV2031-4JA10 Brytare 1 st Inställningsområde (ström): 54 - 65 A Växelspänning (max.): 690 V/AC (B x H x D) 55 x

Beskrivning

Circuit breaker size S2 for motor protection, CLASS 10 A-release 54...65 A N-release 845 A screw terminal Standard switching capacity Circuit breaker SIRIUS 3RV2 For motor protection for the reliable shutdown in the event of a short-circuit and for protecting the loads and system against overload, and for safe isolation of the system from the network.
Thanks to their low heat loss, the compact and climate-resistant circuit breakers are optimized for use in load feeders, and also for IE3/IE4 motors, of course, and equally for the switching of direct current. Worldwide approvals (e.g. IEC and UL/CSA) and applications in hazardous areas (ATEX or IEC Ex) are a matter of course.
Device versions are available for motor protection (also with overload relay function), plant protection, short-circuit protection of starter combinations, transformer protection, as main and EMERGENCY OFF switches and for use in IT networks. They are available with screw or spring-type terminals for fast, maintenance-free and vibration-proof connection, and optionally with integral auxiliary switch.
The comprehensive range of accessories, such as auxiliary switches, auxiliary releases, signaling switches etc. is standardized for all sizes. The use of different energy infeed options, such as the associated SIRIUS 3RV29 infeed system, considerably reduces the main circuit wiring.
The 3RV2 circuit breakers replace the well-proven 3RV1 series.
Simple, efficient and always up to date - SIRIUS modular system.
