Siemens 3RV2021-1EA10 Brytare 1 st Inställningsområde (ström): 2.8 - 4 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x

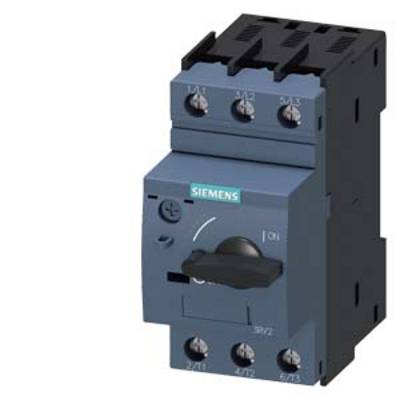

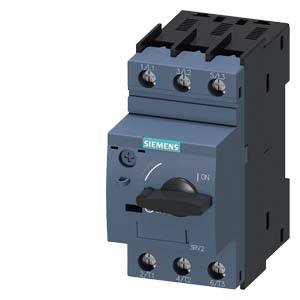

Bilden föreställer en trepolig effektbrytare från Siemens. Den har ett vred för manövrering och flera anslutningar.

Liknande avbildning

En maskin med öppen kopplingsbox visar komplex kabeldragning. Ett fönster med regndroppar avslöjar maskinrörelse i bakgrunden.

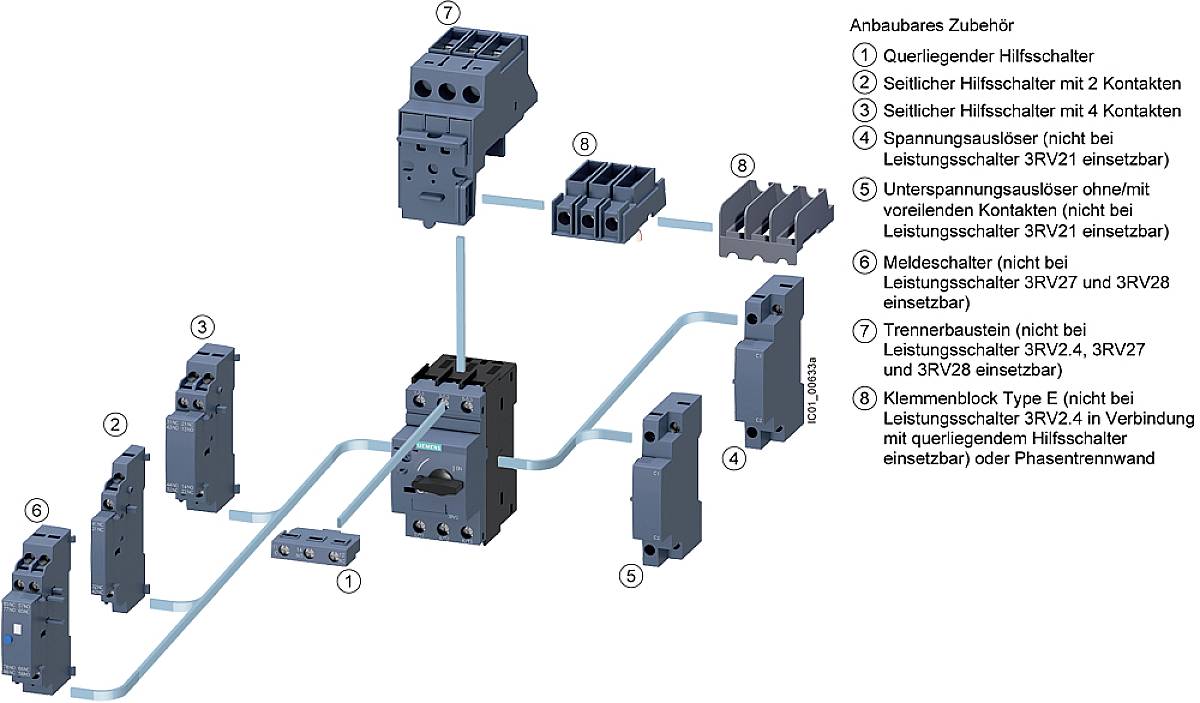

'Ett diagram visar olika tillbehörsdelar för effektbrytare, med numrering och beteckningar för varje komponent.'

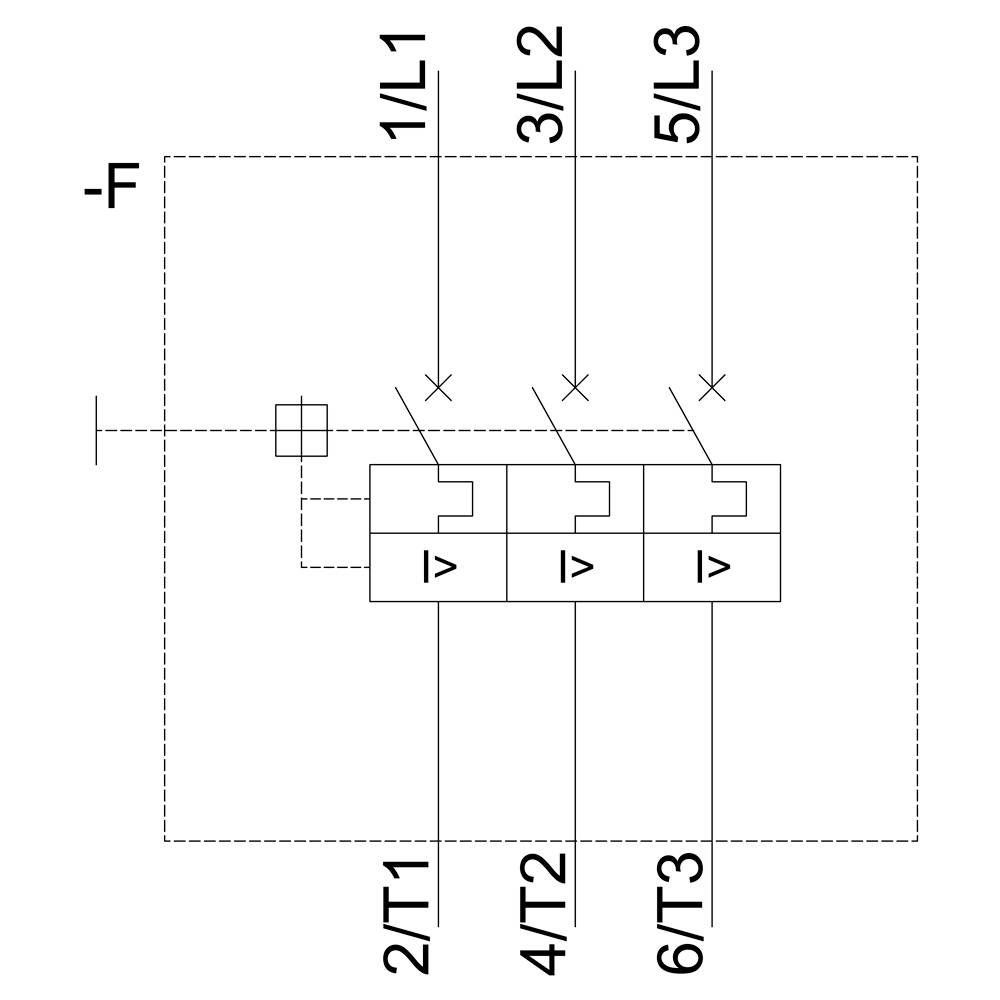

Kopplingsschema för en trefasig kontaktor: Tre vertikala strömbrytare markerar anslutningarna L1, L2, L3 och T1, T2, T3.

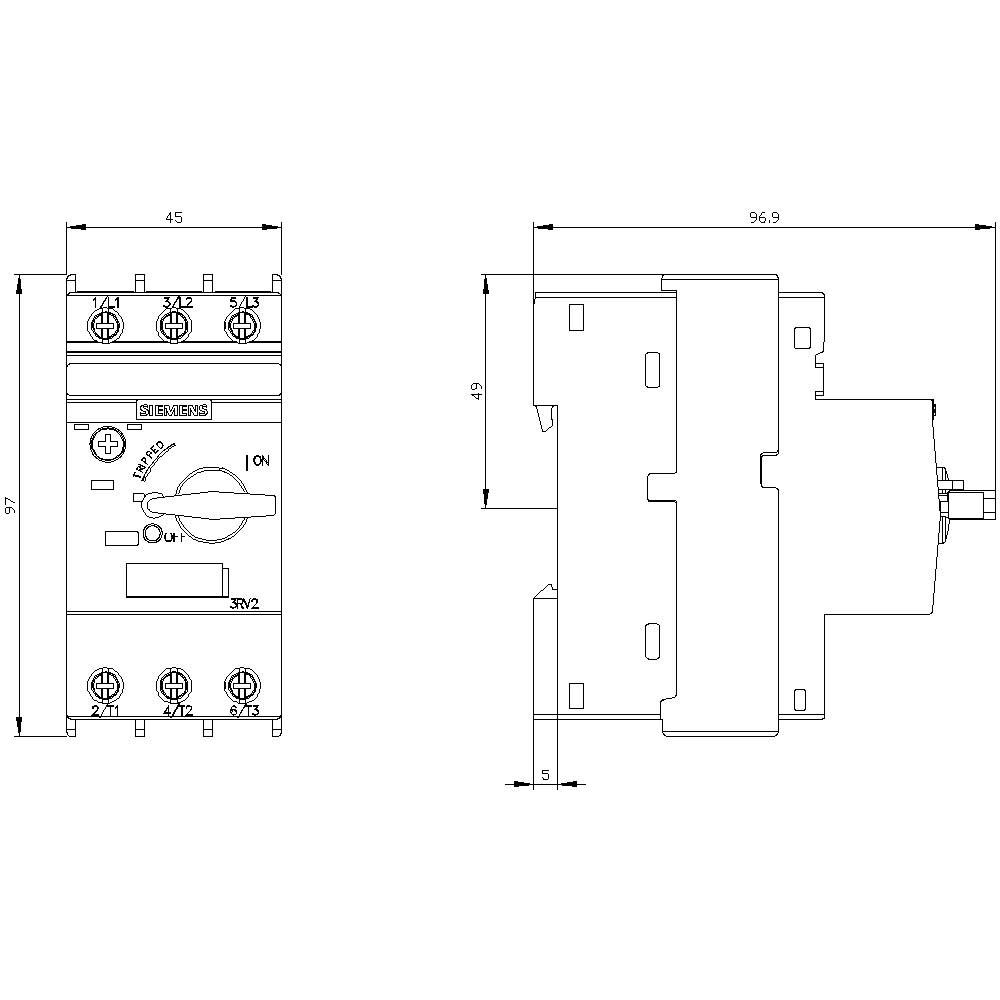

Kopplingsschema och mått för en elektrisk strömbrytare. Fram- och sidovy visar tekniska detaljer och dimensioner.

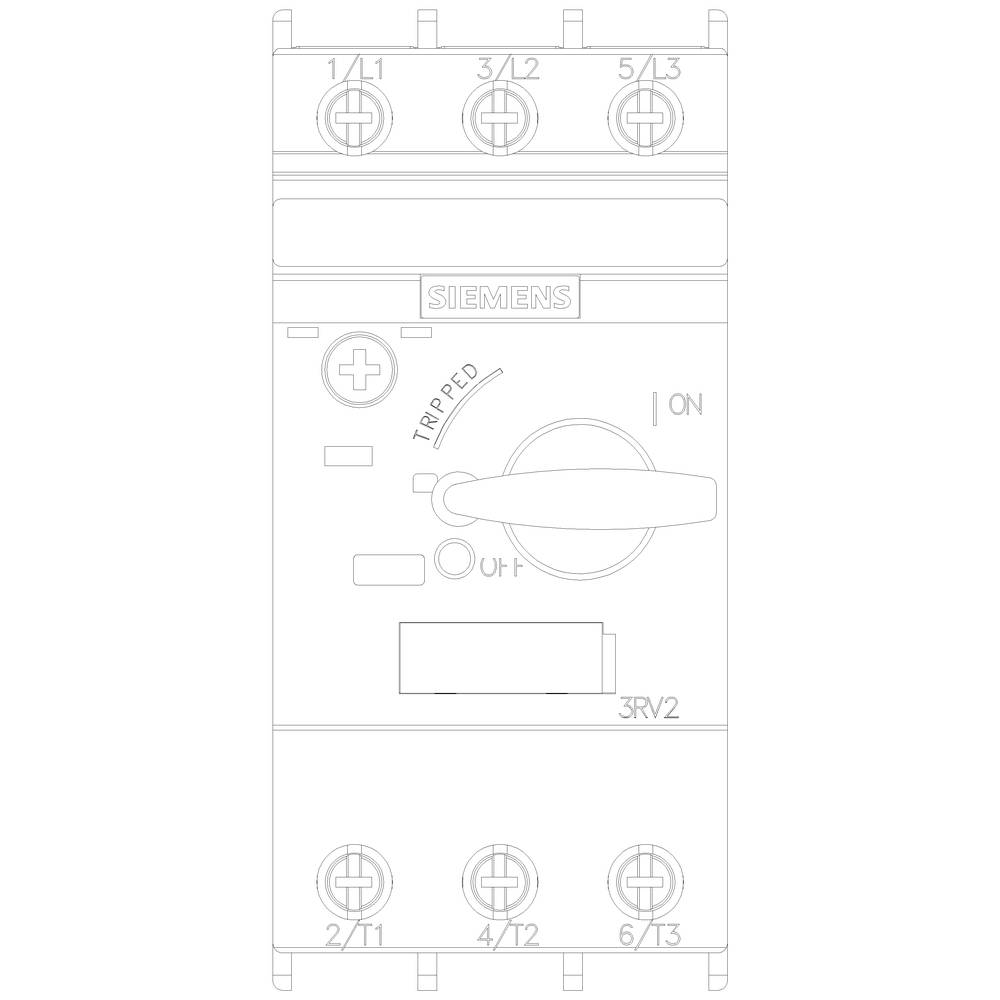

Kontaktor i neutral position med kontaktpunkter för elektroniska kretsar, idealisk för styrning av elektromotorer.

1/6

Liknande avbildning

Typ av produkt

Brytare

Inställningsområde ström (max.)

4 A

Anslutning

Skruv

Förpackningstyp

Piece

Typ

3RV2021-1EA10

Datablad (PDF)

Leverans tor. 8 okt.

3 Styck

Antal

Styck

Toal (872,00 kr / stycken)

872,00 kr

exkl. moms

Fri frakt

Endast 3 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kontinuerlig ström: 4 A
Mekanisk livslängd för huvudkontakterna: 100000 omslagscykler
Max. Ledararea (enkeltrådig eller flertrådig): 10 m²
Max. Ledararea (fintrådig) 10 mm²

Förpackningstyp: Piece

Typ av produkt: Brytare

Typ: 3RV2021-1EA10

Konstruktionsstorlek: S0

Inställningsområde ström (min.): 2.8 A

Inställningsområde ström (max.): 4 A

Inställningsområde (ström): 2.8 - 4 A

Antal poler: 3-polig

Växelspänning (max.): 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Min. temperatur: -20 °C

Max. temperatur: +60 °C

funktioner: med hjälpkontakt

Anslutning: Skruv

: IP20

Djup: 97 mm

Bredd: 45 mm

Höjd: 97 mm

Mått.: (B x H x D) 45 x 97 x 97 mm

Innehåll: 1 st

RoHS-godkänd: Ja

Tillverkarfärg: Flerfärgad

: 45

: 97 mm

: 97 mm

: 1.5 kW

: FALSE

: 4 A

: FALSE

: 3

: 690-690 V

: 2.8-4 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 0.8 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Inställningsområde ström (max.)

Typ av produkt

Inställningsområde ström (min.)

Siemens 3RV2021-0GA25 Brytare 1 st Inställningsområde (ström): 0.45 - 0.63 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 119 x 97 mm Piece

Artikelnr.:1702216

0.63 A

Brytare

0.45 A

Siemens 3RV2021-0JA10 Brytare 1 st Inställningsområde (ström): 0.7 - 1 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 97 x 97 mm

Artikelnr.:1702217

1 A

Brytare

0.7 A

Siemens 3RV2021-0JA25 Brytare 1 st Inställningsområde (ström): 0.7 - 1 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 119 x 97 mm Piece

Artikelnr.:1702272

1 A

Brytare

0.7 A

Siemens 3RV2021-0GA10 Brytare 1 st Inställningsområde (ström): 0.45 - 0.63 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 97 x 97 mm Piece

Artikelnr.:1741961

0.63 A

Brytare

0.45 A

Siemens 3RV2021-0GA15 Brytare 1 st Inställningsområde (ström): 0.45 - 0.63 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 97 x 97 mm Piece

Artikelnr.:1741962

0.63 A

Brytare

0.45 A

Siemens 3RV2021-0GA20 Brytare 1 st Inställningsområde (ström): 0.45 - 0.63 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 119 x 97 mm Piece

Artikelnr.:1741963

0.63 A

Brytare

0.45 A

Siemens 3RV2021-0HA10 Brytare 1 st Inställningsområde (ström): 0.55 - 0.8 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 97 x 97 mm

Artikelnr.:1741964

0.8 A

Brytare

0.55 A

Siemens 3RV2021-0HA15 Brytare 1 st Inställningsområde (ström): 0.55 - 0.8 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 97 x 97 mm

Artikelnr.:1741965

0.8 A

Brytare

0.55 A

Siemens 3RV2021-0HA20 Brytare 1 st Inställningsområde (ström): 0.55 - 0.8 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 119 x 97 mm Piece

Artikelnr.:1741966

0.8 A

Brytare

0.55 A

Siemens 3RV2021-0HA25 Brytare 1 st Inställningsområde (ström): 0.55 - 0.8 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 119 x 97 mm Piece

Artikelnr.:1741982

0.8 A

Brytare

0.55 A

Dokument & nedladdningar

Datablad

Datablad 1742430 Siemens 3RV2021-1EA10 Brytare 1 st Inställningsområde (ström): 2.8 - 4 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1742430 Siemens 3RV2021-1EA10 Brytare 1 st Inställningsområde (ström): 2.8 - 4 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x

Beskrivning

Effektbrytare 3RV2021-1EA10 S0 motorskydd

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
