Siemens 3RV2011-4AA10 Brytare 1 st Inställningsområde (ström): 10 - 16 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x

En svart och grå Siemens effektbrytare med en vridströmställare på framsidan, används för att styra elektriska kretsar.

Liknande avbildning

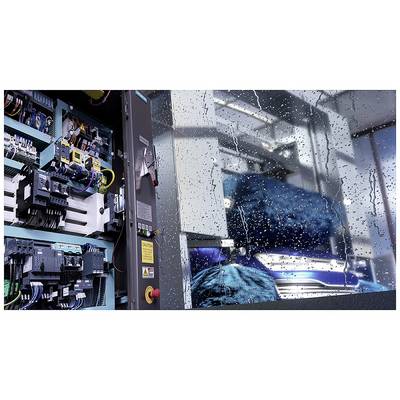

En inblick i ett företag: Vänster sida visar en öppen kopplingscentral med kablar och moduler, höger sida en våt glasskiva med oskarp maskinutrustning i bakgrunden.

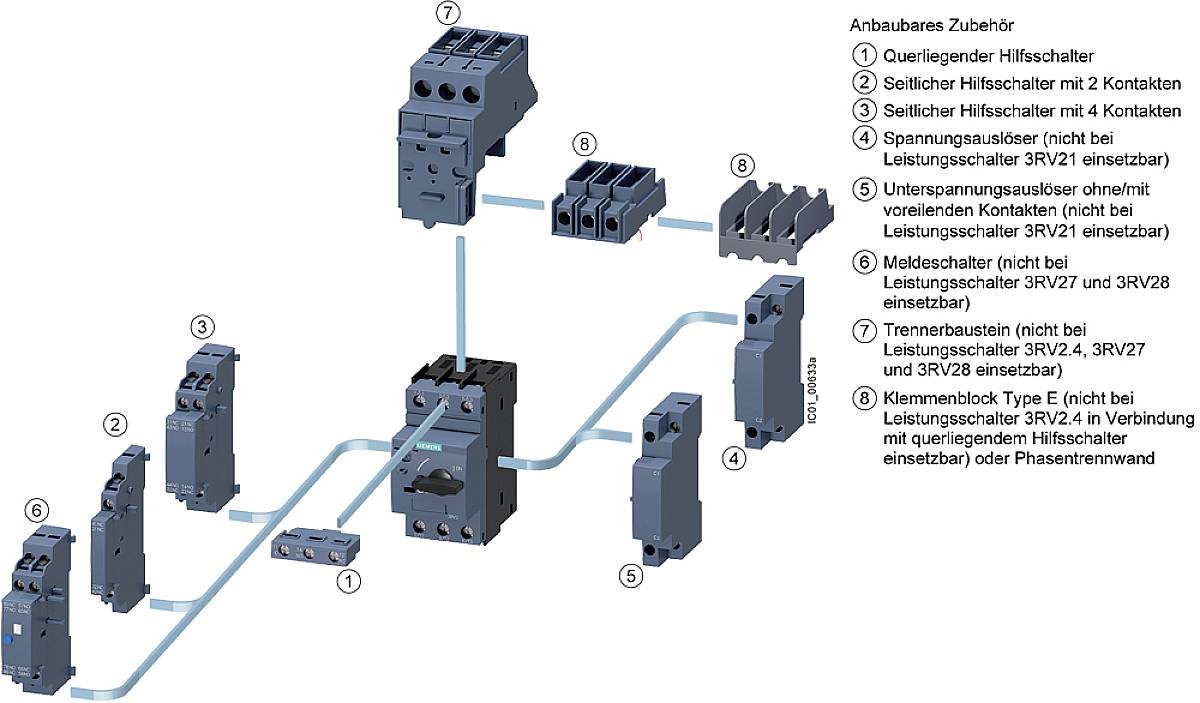

'Tillbehörsschema för omkopplare: Tvärliggande, lateral hjälpbrytare, spänningsfallsbrytare, signalbrytare, skiljare, kopplingspunkt.'

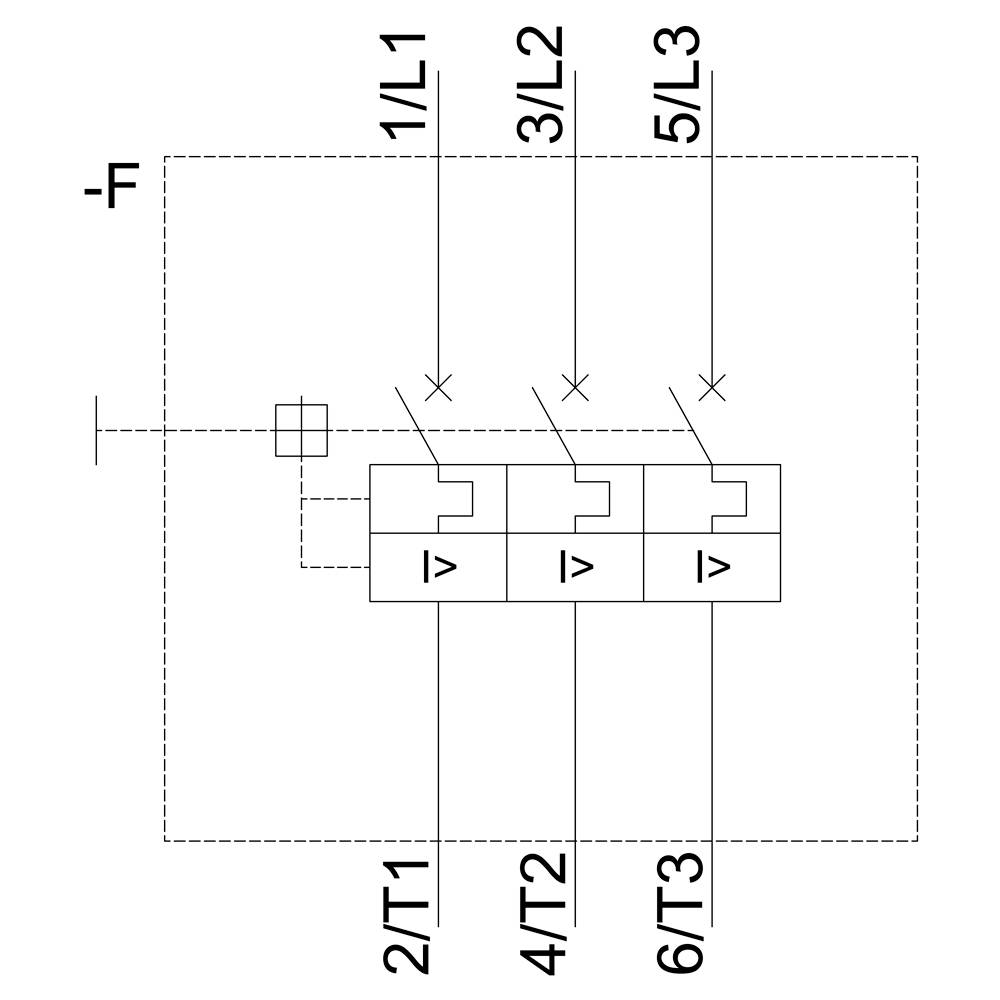

Kopplingsschema för en trefasig överlastskyddsbrytare med tre switchar (1/L1, 3/L2, 5/L3) och utgångar (2/T1, 4/T2, 6/T3).

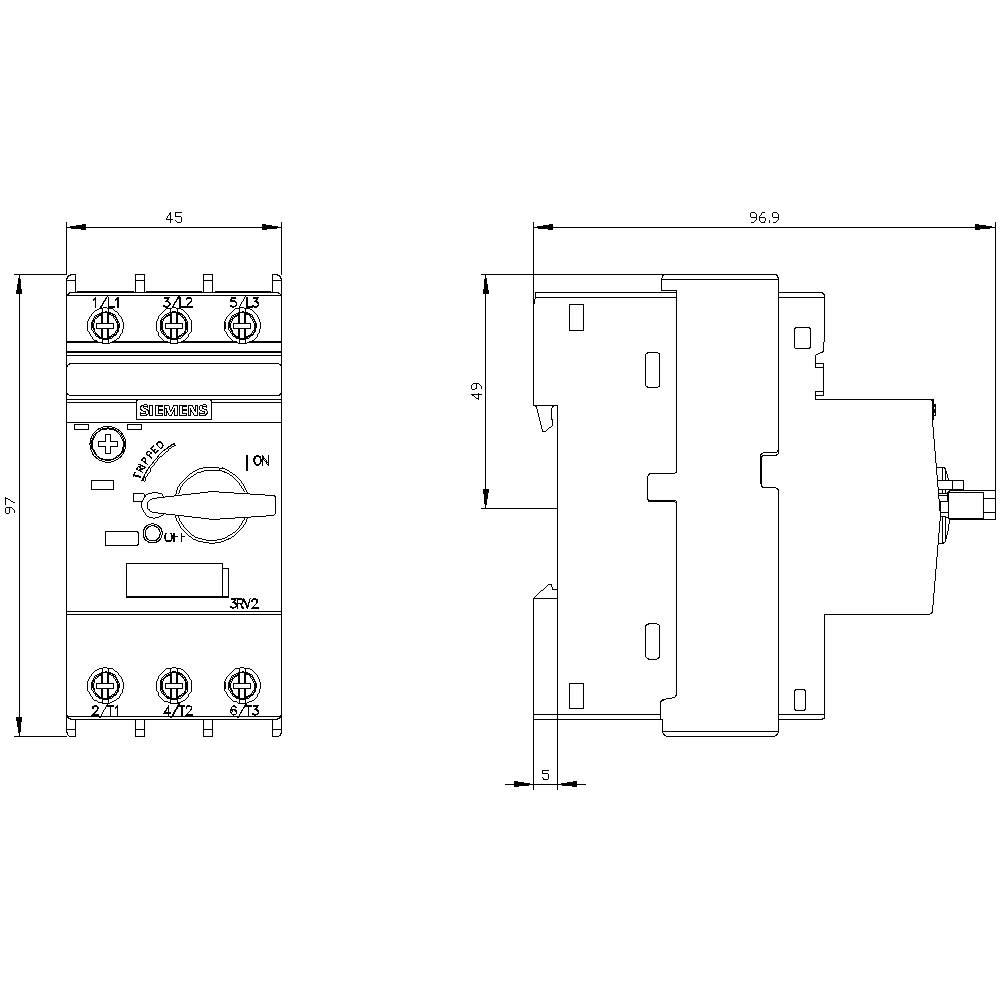

Teknisk ritning av en switch med sidovy. Dimensioner: Bredd 45 mm, höjd 97 mm, djup 96,9 mm.

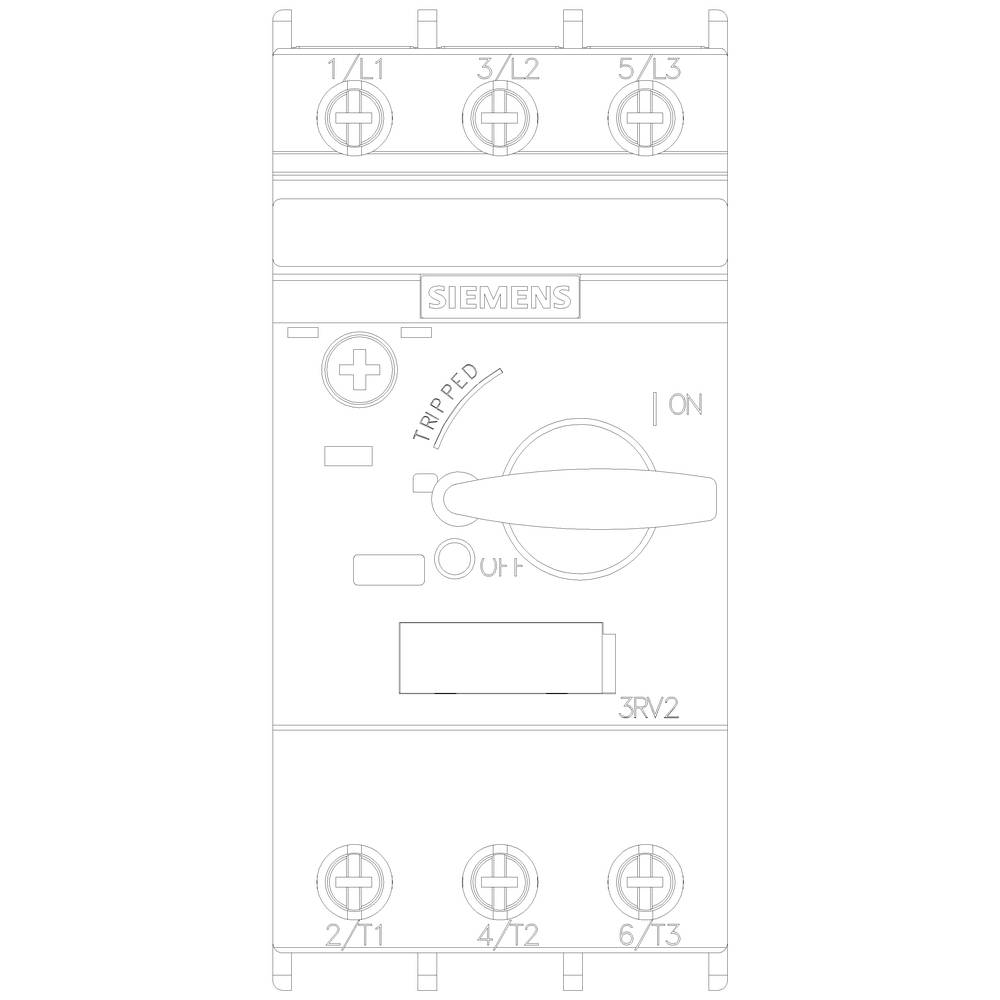

Teckning av en Siemens skyddsbrytare med kopplingsläge "PÅ" och markerade anslutningar 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3.

1/6

Liknande avbildning

Typ av produkt

Brytare

Inställningsområde ström (max.)

16 A

Anslutning

Skruv

Förpackningstyp

Piece

Typ

3RV2011-4AA10

Datablad (PDF)

Snabb leverans tis. 6 okt.

1 Styck

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Förpackningstyp: Piece

Typ av produkt: Brytare

Typ: 3RV2011-4AA10

Konstruktionsstorlek: S00

Inställningsområde ström (min.): 10 A

Inställningsområde ström (max.): 16 A

Inställningsområde (ström): 10 - 16 A

Antal poler: 3-polig

Växelspänning (max.): 690 V/AC

Passar till följande serie: Siemens Serie Sirius

Passar till följande märken: Siemens

Montageart: DIN-skena

Min. temperatur: -20 °C

Max. temperatur: +60 °C

funktioner: med hjälpkontakt

Anslutning: Skruv

: IP20

Djup: 97 mm

Bredd: 45 mm

Höjd: 97 mm

Mått.: (B x H x D) 45 x 97 x 97 mm

Innehåll: 1 st

RoHS-godkänd: Ja

Vikt: 0.36

: 45

: 97 mm

: 97 mm

: 7.5 kW

: FALSE

: 16 A

: FALSE

: 3

: 690-690 V

: 10-16 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 4 kW

: 55 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Inställningsområde ström (max.)

Förpackningstyp

Inställningsområde ström (min.)

Siemens 3RV1011-0JA15 Brytare 1 st Inställningsområde (ström): 0.7 - 1 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1702444

1 A

Piece

0.7 A

Siemens 3RV1011-0AA10 Brytare 1 st Inställningsområde (ström): 0.11 - 0.16 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745448

0.16 A

Piece

0.11 A

Siemens 3RV1011-0AA15 Brytare 1 st Inställningsområde (ström): 0.11 - 0.16 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm

Artikelnr.:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 Brytare 1 st Inställningsområde (ström): 0.14 - 0.2 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745450

0.2 A

Piece

0.14 A

Siemens 3RV1011-0BA15 Brytare 1 st Inställningsområde (ström): 0.14 - 0.2 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm

Artikelnr.:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 Brytare 1 st Inställningsområde (ström): 0.18 - 0.25 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745453

0.25 A

Piece

0.18 A

Siemens 3RV1011-0DA15 Brytare 1 st Inställningsområde (ström): 0.22 - 0.32 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745454

0.32 A

Piece

0.22 A

Siemens 3RV1011-0EA15 Brytare 1 st Inställningsområde (ström): 0.28 - 0.4 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745455

0.4 A

Piece

0.28 A

Siemens 3RV1011-0FA15 Brytare 1 st Inställningsområde (ström): 0.35 - 0.5 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Single

Artikelnr.:1745456

0.5 A

Single

0.35 A

Siemens 3RV1011-0GA15 Brytare 1 st Inställningsområde (ström): 0.45 - 0.63 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745457

0.63 A

Piece

0.45 A

Dokument & nedladdningar

Datablad

Datablad 1430992 Siemens 3RV2011-4AA10 Brytare 1 st Inställningsområde (ström): 10 - 16 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1430992 Siemens 3RV2011-4AA10 Brytare 1 st Inställningsområde (ström): 10 - 16 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x

Beskrivning

Circuit breaker size S00 for motor protection, CLASS 10 A-release 10...16 A N-release 208 A screw terminal Standard switching capacity Circuit breaker SIRIUS 3RV2 For motor protection for the reliable shutdown in the event of a short-circuit and for protecting the loads and system against overload, and for safe isolation of the system from the network.
Thanks to their low heat loss, the compact and climate-resistant circuit breakers are optimized for use in load feeders, and also for IE3/IE4 motors, of course, and equally for the switching of direct current. Worldwide approvals (e.g. IEC and UL/CSA) and applications in hazardous areas (ATEX or IEC Ex) are a matter of course.
Device versions are available for motor protection (also with overload relay function), plant protection, short-circuit protection of starter combinations, transformer protection, as main and EMERGENCY OFF switches and for use in IT networks. They are available with screw or spring-type terminals for fast, maintenance-free and vibration-proof connection, and optionally with integral auxiliary switch.
The comprehensive range of accessories, such as auxiliary switches, auxiliary releases, signaling switches etc. is standardized for all sizes. The use of different energy infeed options, such as the associated SIRIUS 3RV29 infeed system, considerably reduces the main circuit wiring.
The 3RV2 circuit breakers replace the well-proven 3RV1 series.
Simple, efficient and always up to date - SIRIUS modular system.
