Siemens 3RV2011-1HA15 Brytare 1 st Inställningsområde (ström): 5.5 - 8 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x

Illustration av en Siemens-strömbrytare för elektriska tillämpningar. Strömbrytaren är i läget 'På' och visar flera anslutningar.

Liknande avbildning

Öppen elektrisk kopplingsbox som visar kablar och komponenter. Till höger ett fönster med vattendroppar, utsikt över industriella maskiner.

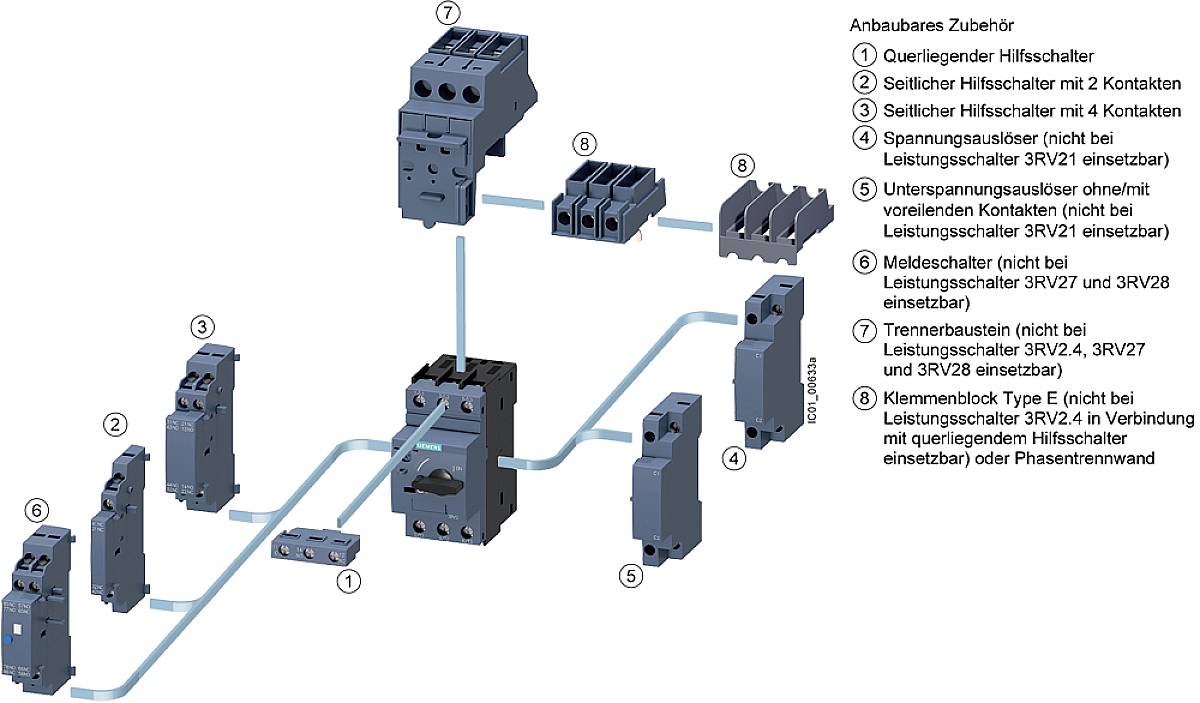

'Monterbart tillbehör' diagram visar arrangemanget och kopplingen av elektriska komponenter, inklusive hjälpbrytare och signalbrytare.

Kopplingsschema med tre säkringar på vänster sida, som är anslutna till en frånkopplare på höger sida. Märkningar: 1/L1, 3/L2, 5/L3.

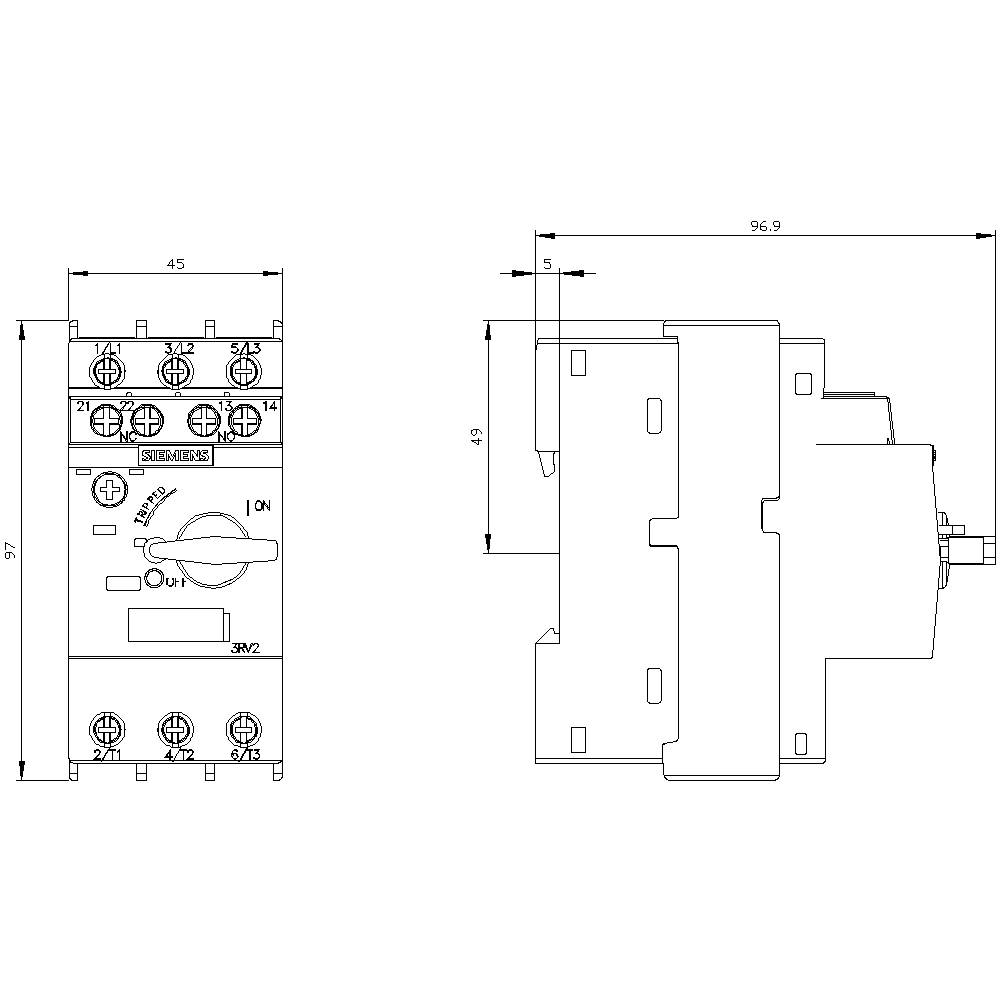

Teknisk ritning av en elektronisk enhet. Frontvy visar manöverknappar, sidovy visar mått: bredd 96,9 mm, höjd 97 mm.

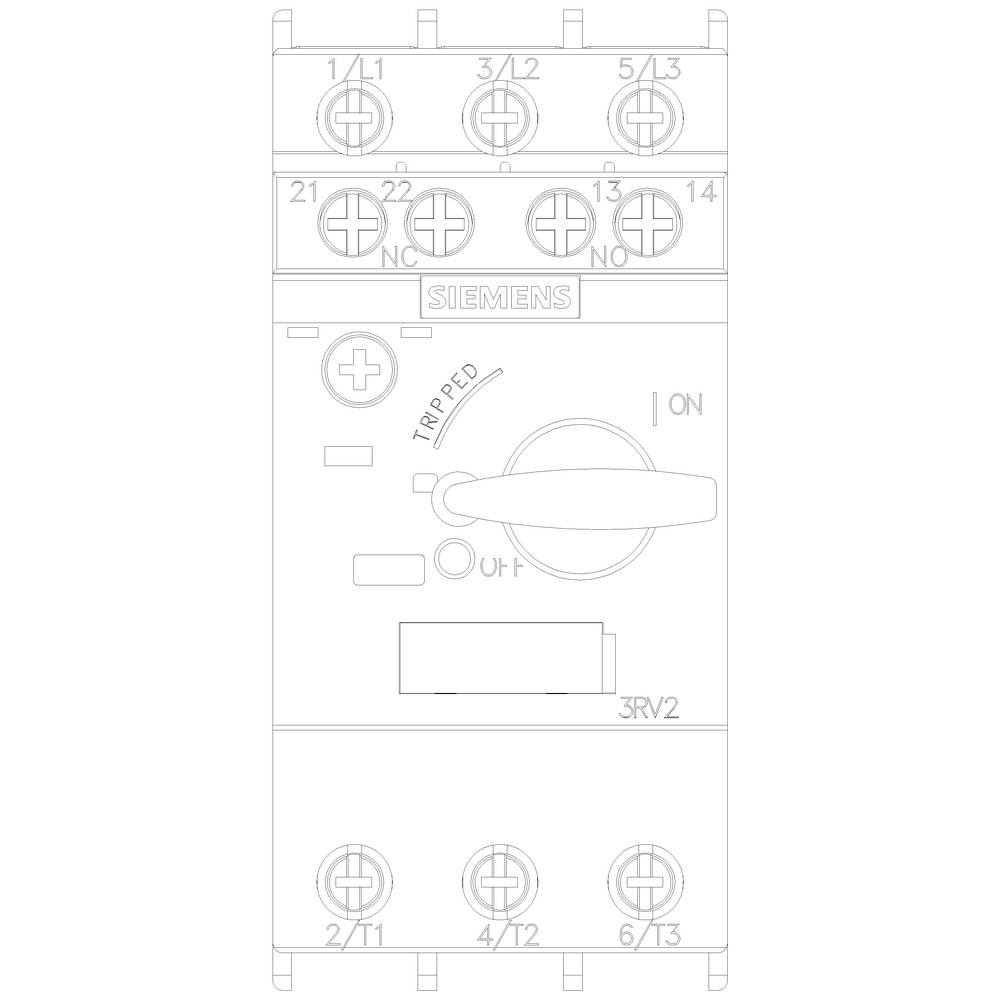

Kopplingsschema för en Siemens motorskyddsbrytare 3RV2. Visar anslutningar, omkopplingspositioner och drifttillstånd. Frontvy.

1/6

Liknande avbildning

Typ av produkt

Brytare

Inställningsområde ström (max.)

8 A

Anslutning

Skruv

Typ

3RV2011-1HA15

Konstruktionsstorlek

S00

Datablad (PDF)

Leverans tor. 24 sep.

5 Styck

Antal

Styck

Toal (952,00 kr / stycken)

1 032,00 kr

-8 %

952,00 kr

exkl. moms

Fri frakt

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kontinuerlig ström: 8 A
Mekanisk livslängd för huvudkontakterna: 100000 omslagscykler
Max. Ledararea (enkeltrådig eller flertrådig): 4 m²
Max. Ledararea (fintrådig) 2.5 mm²

Typ av produkt: Brytare

Typ: 3RV2011-1HA15

Konstruktionsstorlek: S00

Inställningsområde ström (min.): 5.5 A

Inställningsområde ström (max.): 8 A

Inställningsområde (ström): 5.5 - 8 A

Antal poler: 3-polig

Växelspänning (max.): 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Min. temperatur: -20 °C

Max. temperatur: +60 °C

Anslutning: Skruv

: IP20

Djup: 97 mm

Bredd: 45 mm

Höjd: 97 mm

Mått.: (B x H x D) 45 x 97 x 97 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: 45

: 97 mm

: 97 mm

: 3 kW

: TRUE

: 8 A

: FALSE

: 3

: 690-690 V

: 5.5-8 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 1.5 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1741910 Siemens 3RV2011-1HA15 Brytare 1 st Inställningsområde (ström): 5.5 - 8 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1741910 Siemens 3RV2011-1HA15 Brytare 1 st Inställningsområde (ström): 5.5 - 8 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x

Beskrivning

Effektbrytare A-utl. 5.5-8A 3RV2011-1H

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
