Siemens 3RU2136-4BD0 Överbelastningsrelä 1 st

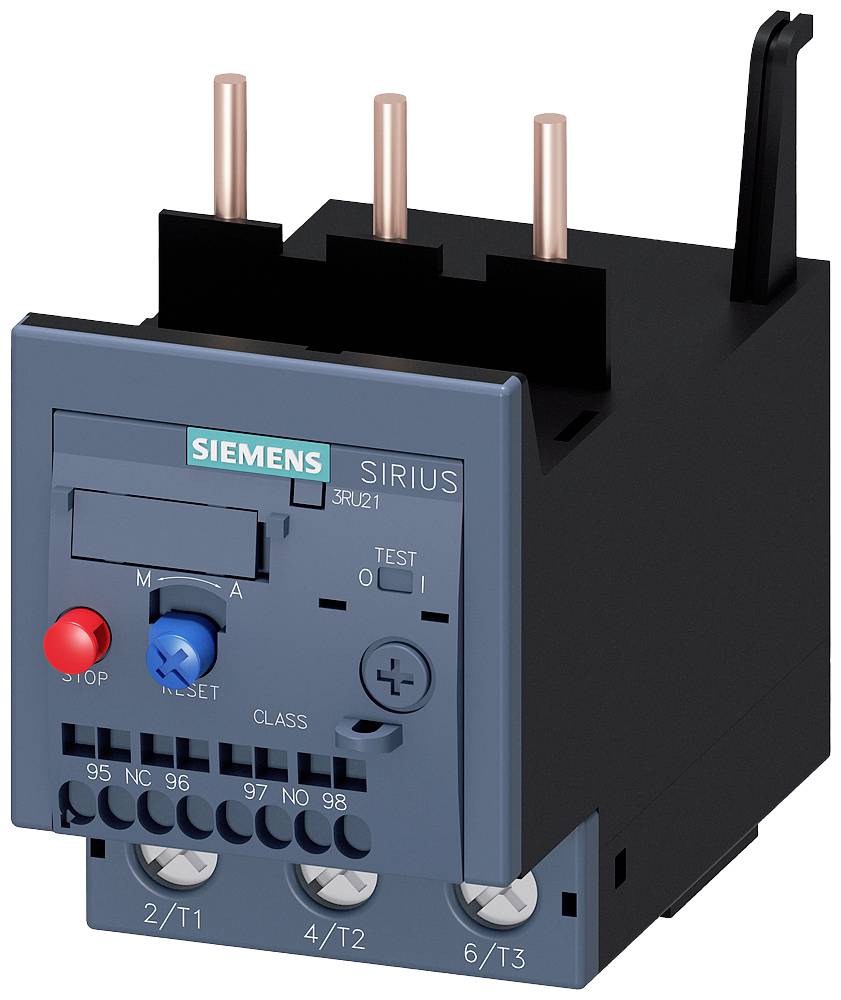

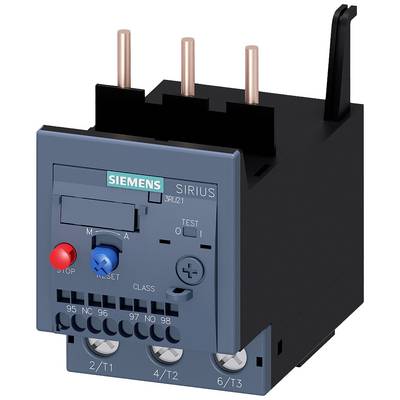

En Siemens termoreläer från SIRIUS-serien, modell 3RU21, med blå och röd knapp samt anslutningsklämmor för elektrisk inkoppling.

Liknande avbildning

Ett öppnat elskåp visar ordnade elektriska komponenter och kablar.

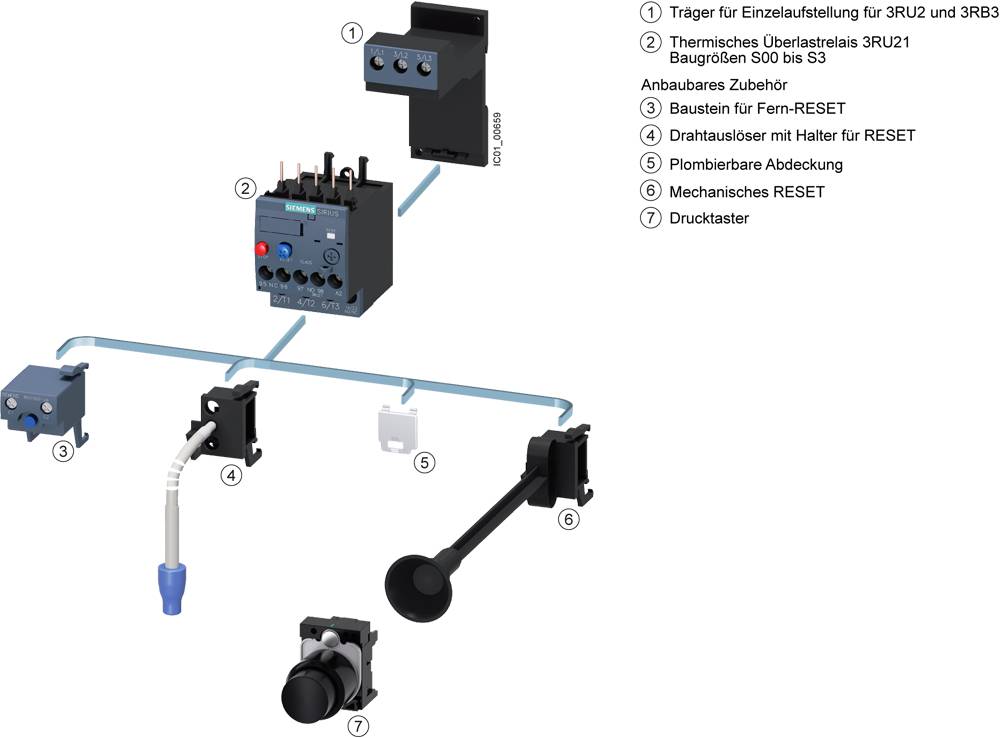

Diagram över en elektrisk krets med komponenter. Visas är termiskt överströmsskydd, fjärråterställning, tryckknapp och mer.

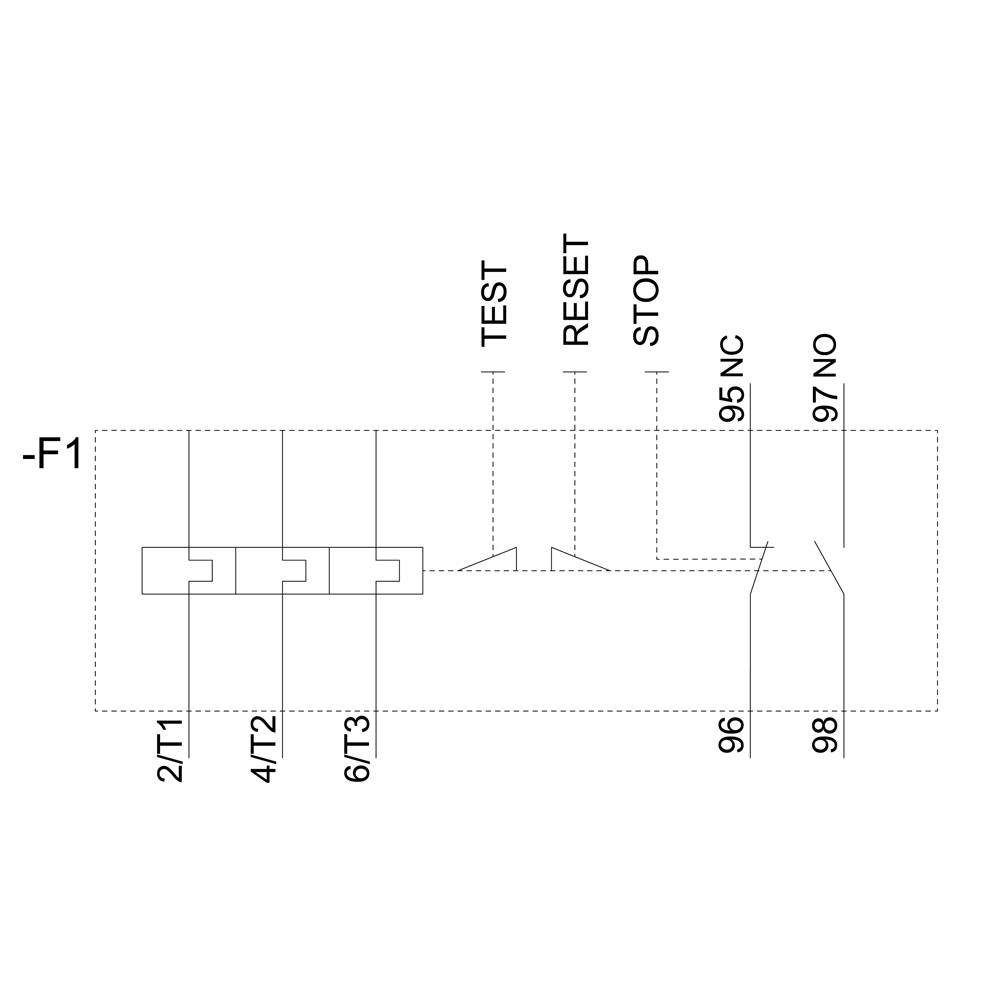

'Elektrisk kopplingsschema': Diagram med knappar TEST, RESET, STOPP och anslutningsklämmor 95 NC, 96, 97 NO, 98 och -F1 med anslutningar 2/T1, 4/T2, 6/T3.

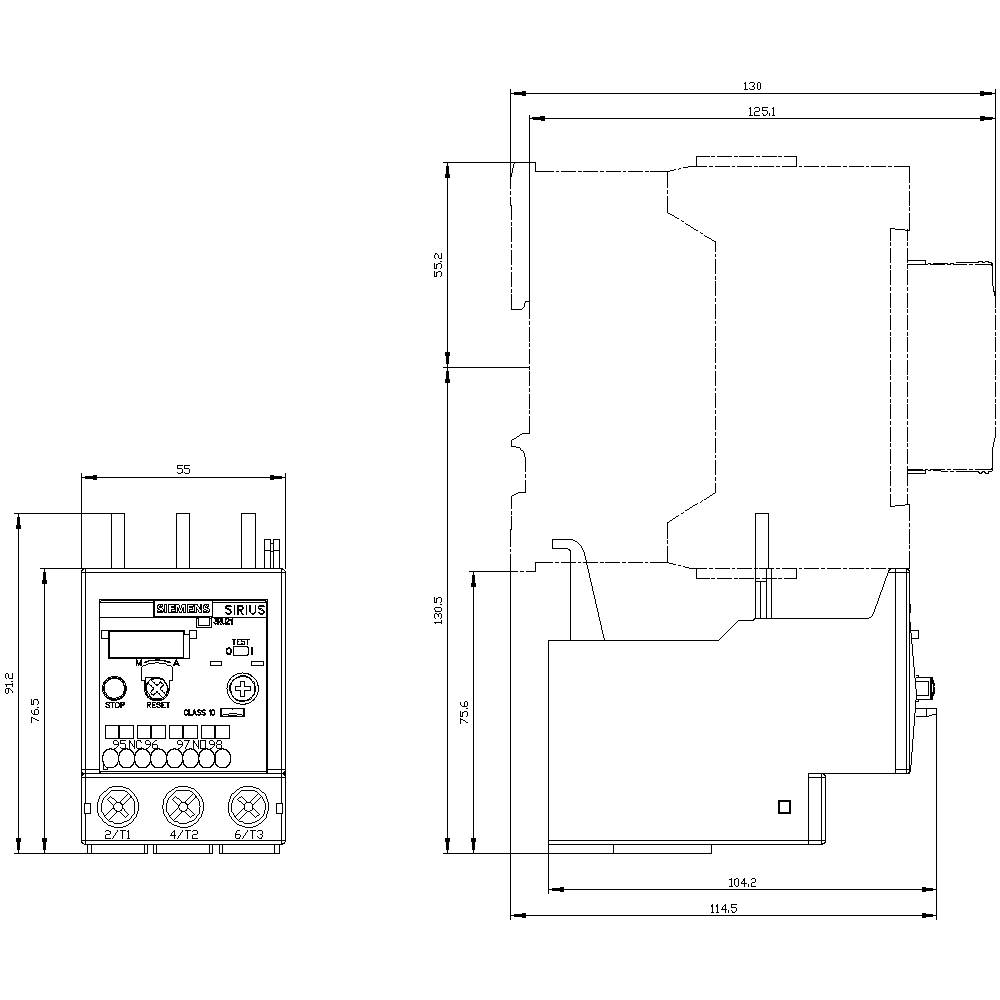

Teknisk ritning av en elektronisk enhet med dimensioner; visar front- och sidovy med detaljerade mått i millimeter.

1/5

Liknande avbildning

Typ av produkt

Överbelastningsrelä

Funktioner

Överlast

Typ

3RU2136-4BD0

Konstruktionsstorlek

funktioner

Auto/manuell omkopplare

Datablad (PDF)

Leverans fre. 16 okt.

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Säkring GG: 6 A, snabb: 10 A.

Typ av produkt: Överbelastningsrelä

Typ: 3RU2136-4BD0

Konstruktionsstorlek: S2

Funktioner: Överlast

funktioner: Auto/manuell omkopplare

Driftspänning: 690 V

Inställningsområde ström (min.): 14 A

Inställningsområde ström (max.): 20 A

Inställningsområde (ström): 14 - 20 A

Anslutning: Skruv

: IP20

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 55 mm

Höjd: 90 mm

Djup: 105 mm

Mått.: (B x H x D) 55 x 90 x 105 mm

Innehåll: 1 st

AWG max.: 1

AWG min.: 18

Nominell ström: 20 A

Tvärsnitt flexibelt (max.): 35 mm²

Tvärsnitt styv (max.): 10 mm²

Tvärsnitt flexibelt (min.): 1 mm²

Tvärsnitt styv (min.): 1 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1744892 Siemens 3RU2136-4BD0 Överbelastningsrelä 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1744892 Siemens 3RU2136-4BD0 Överbelastningsrelä 1 st

Beskrivning

Överbelastningsrelä 14...20 A för motorskydd storlek S2, KLASS 10 skyddnyckelkrets: Skruv hjälpströmkrets:fjäderdragklämma hand-automatik-RESET termisk överlastrelä SIRIUS 3RU2 för strömberoende skydd av förbrukare med normal drift mot oacceptabelt hög Uppvärmning vid överbelastning eller fasfel. Denna serie är mycket flexibel och prisvärd. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX eller IEC ex) är självklara. Finns med olika inställningsområden för överbelastningsutlösaren. De finns med skruv- eller fjädringsanslutning för en snabb, underhållsfri och vibrationssäker anslutning, samt för individuell installation. Tillbehören passar genomgående i alla storlek S00 till S3. Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
