Siemens 3RU2126-1HB0 Överbelastningsrelä 1 st

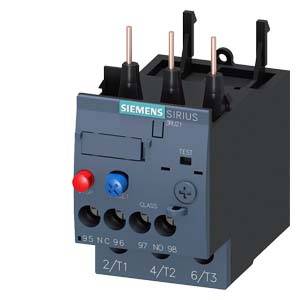

En elektronisk överlastrelä från Siemens, modell Sirius, med manöverknappar och anslutningsklämmor, för skydd av elektriska motorer.

Liknande avbildning

En öppnad elskåp med flera rader elektroniska komponenter och kablar som används för styrning.

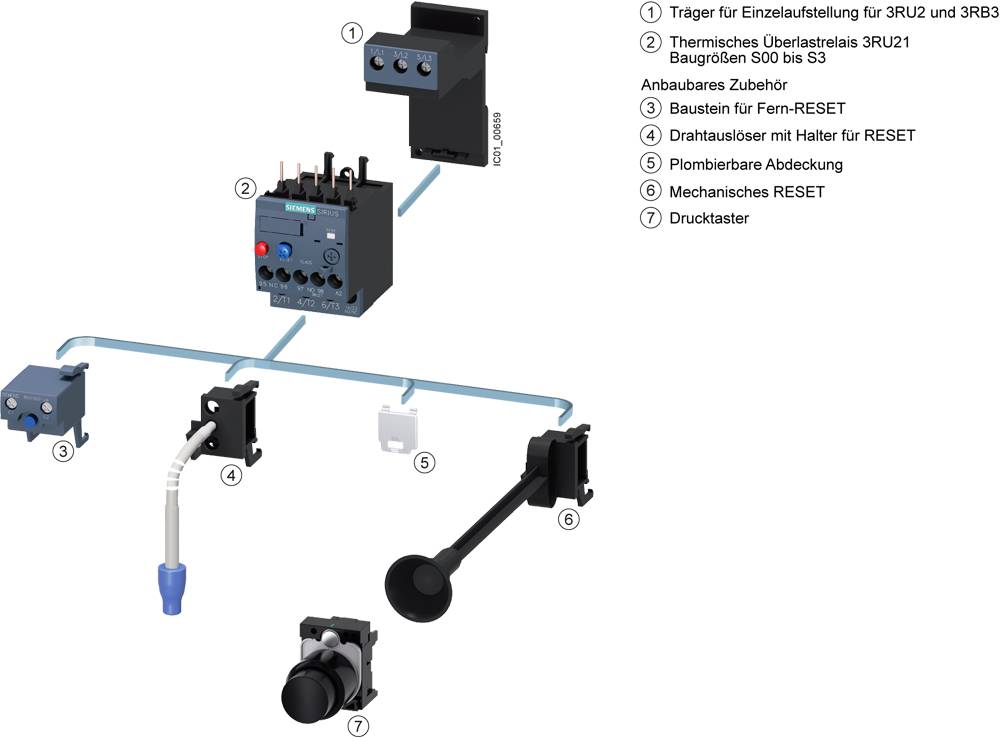

Mekanisk konstruktion av ett säkerhetssystem: omfattar bärare, termiskt överlastrelä, återställningsmekanismer och tillbehör.

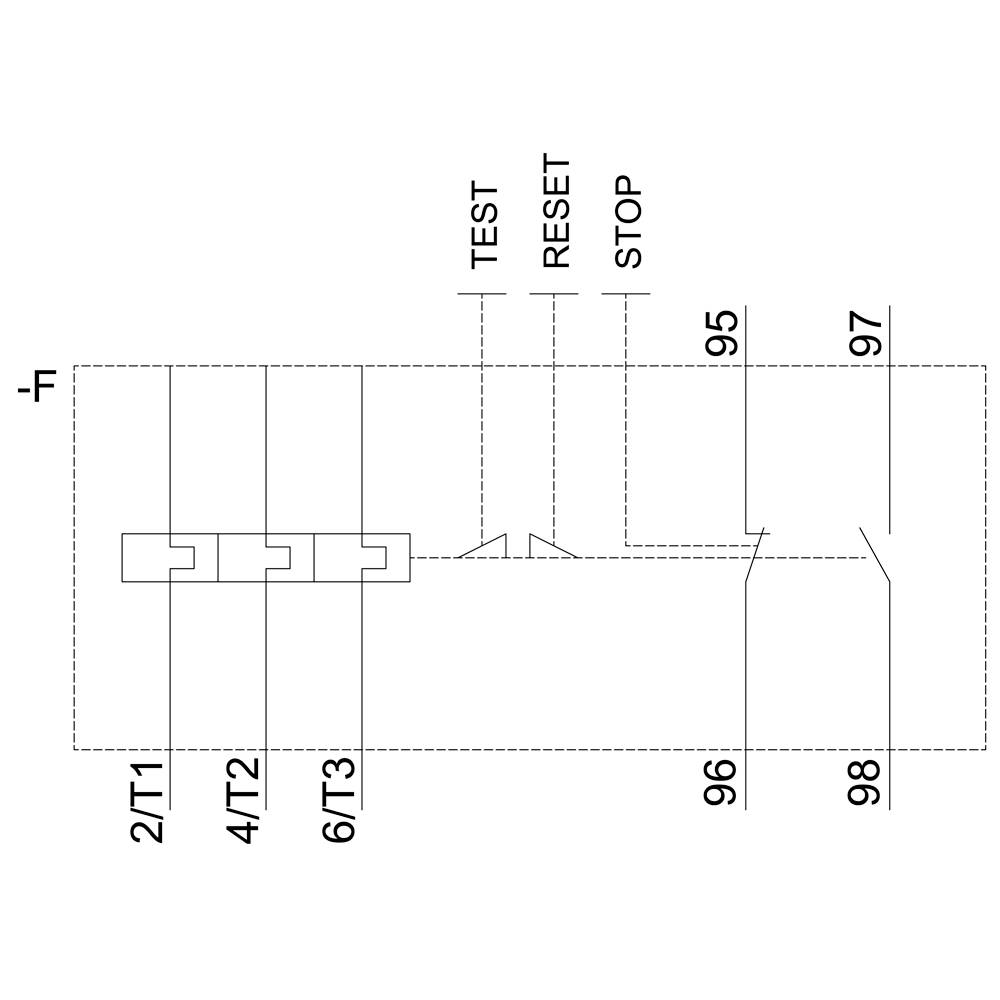

Teknisk ritning av en switch med etiketter: 'TEST', 'RESET', 'STOP' vid 95 till 98 och anslutningar 2/T1, 4/T2, 6/T3.

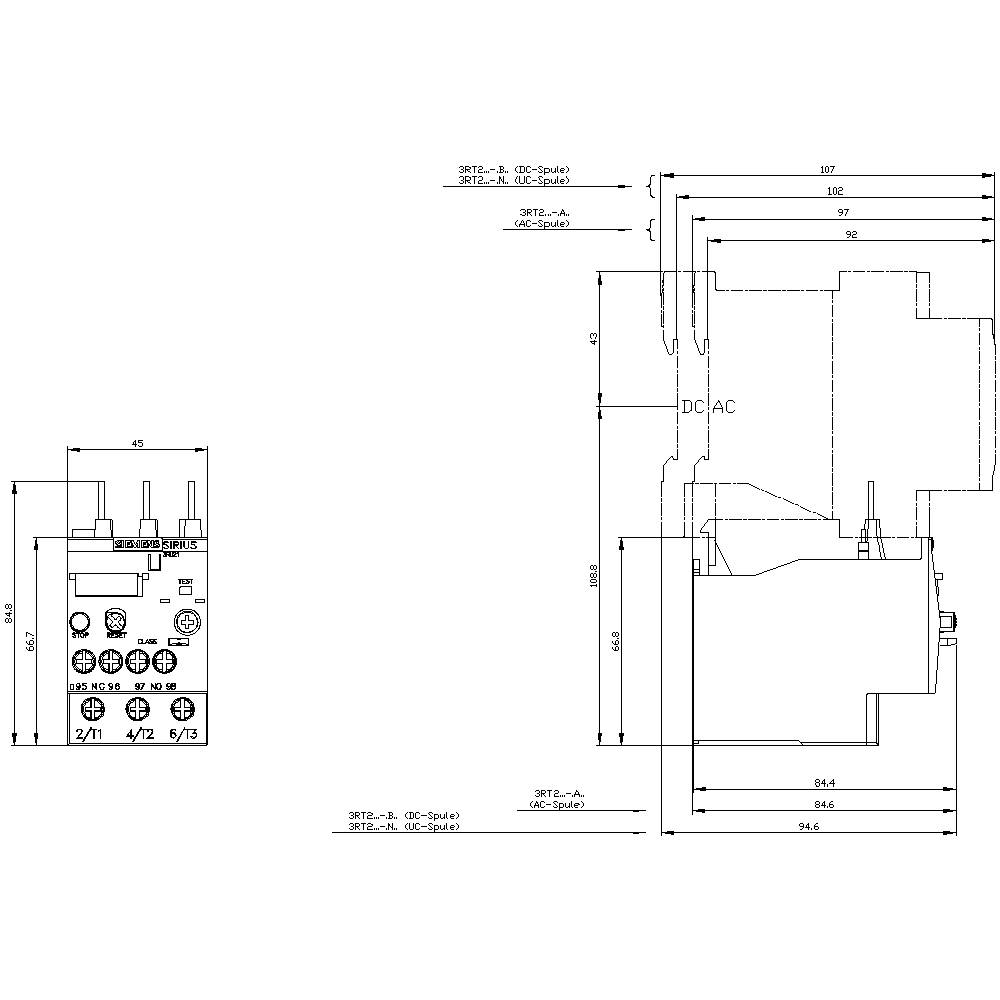

Teknisk ritning av en elektrisk switch med dimensioner i millimeter. Front- och sidovy med tekniska detaljer.

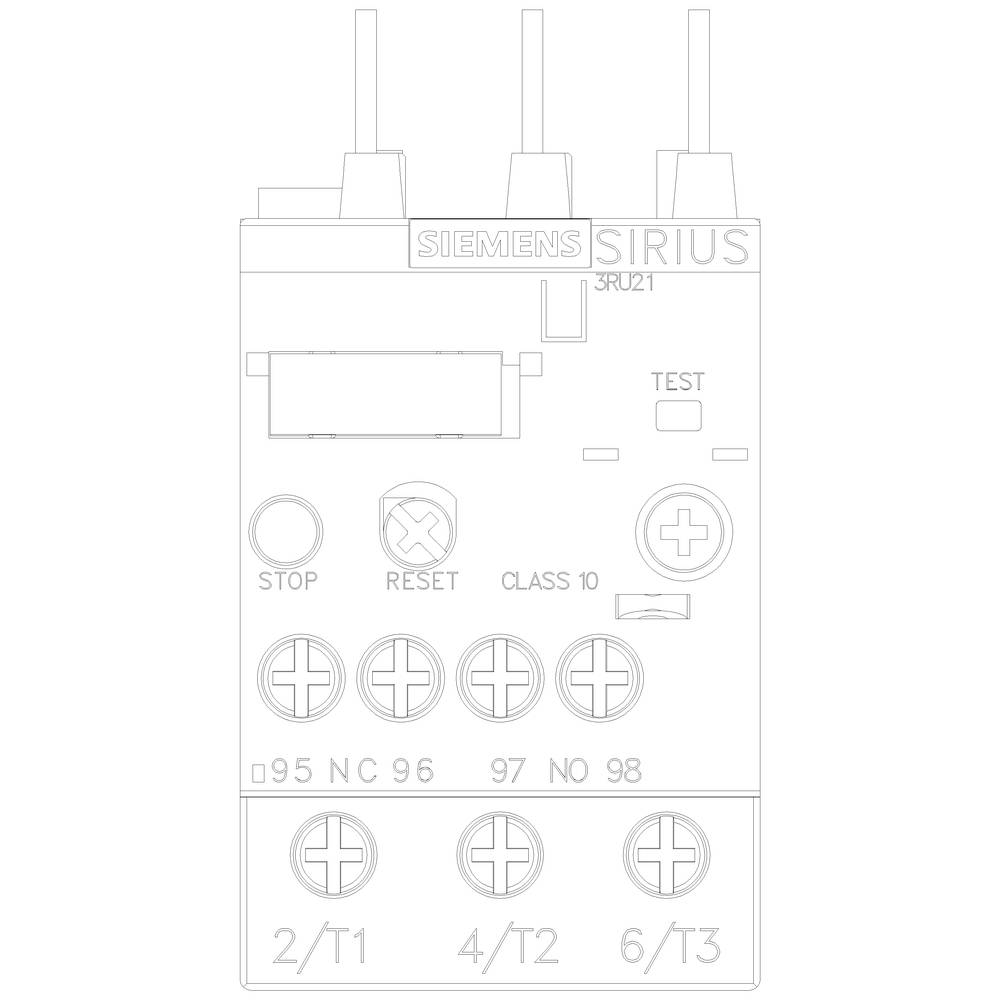

Teknisk ritning av en Siemens Sirius överlastrelä, visar anslutningar och styrelement med stopp-, återställnings- och testknapp.

1/6

Liknande avbildning

Typ av produkt

Överbelastningsrelä

Funktioner

Överlast

Typ

3RU2126-1HB0

Konstruktionsstorlek

Driftspänning

690 V

Datablad (PDF)

Leverans ons. 14 okt.

Antal

Styck

Toal (792,00 kr / stycken)

792,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Säkring GG: 6 A, snabb: 10 A.

Typ av produkt: Överbelastningsrelä

Typ: 3RU2126-1HB0

Konstruktionsstorlek: S0

Funktioner: Överlast

Driftspänning: 690 V

Inställningsområde ström (min.): 5.5 A

Inställningsområde ström (max.): 8.0 A

Inställningsområde (ström): 5.5 - 8.0 A

Anslutning: Skruv

: IP20

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 45 mm

Höjd: 85 mm

Djup: 85 mm

Mått.: (B x H x D) 45 x 85 x 85 mm

Innehåll: 1 st

Vikt: 0.1760 kg

AWG max.: 8

AWG min.: 16

Nominell ström: 8 A

Tvärsnitt flexibelt (max.): 10 mm²

Tvärsnitt styv (max.): 10 mm²

Tvärsnitt flexibelt (min.): 1 mm²

Tvärsnitt styv (min.): 1 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1730720 Siemens 3RU2126-1HB0 Överbelastningsrelä 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1730720 Siemens 3RU2126-1HB0 Överbelastningsrelä 1 st

Beskrivning

Överbelastningsrelä 5,5...8,0 A för motorskyddsbrytare storlek S0, KLASS 10 skyddsproberoende huvudströmkrets: Skruv- nödströmskrets: Skruvhandautomatik-RESET termiskt överbelastningsrelä SIRIUS 3RU2 för strömberoende skydd av förbrukare med normal drift mot oacceptabelt hög Uppvärmning vid överbelastning eller fasfel. Denna serie är mycket flexibel och prisvärd. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX eller IEC ex) är självklara. Finns med olika inställningsområden för överbelastningsutlösaren. De finns med skruv- eller fjädringsanslutning för en snabb, underhållsfri och vibrationssäker anslutning, samt för individuell installation. Tillbehören passar genomgående i alla storlek S00 till S3. Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
