Siemens 3RT2037-1NP30 Kontaktor 3 NO 690 V/AC 1 st

En elektrisk kontaktor med flera anslutningsklämmor, huvudsakligen använd i industriella styrsystem.

Liknande avbildning

I bilden syns ett öppet elskåp bredvid en maskin bakom regnvått glas. Olika kablar och strömbrytare är synliga.

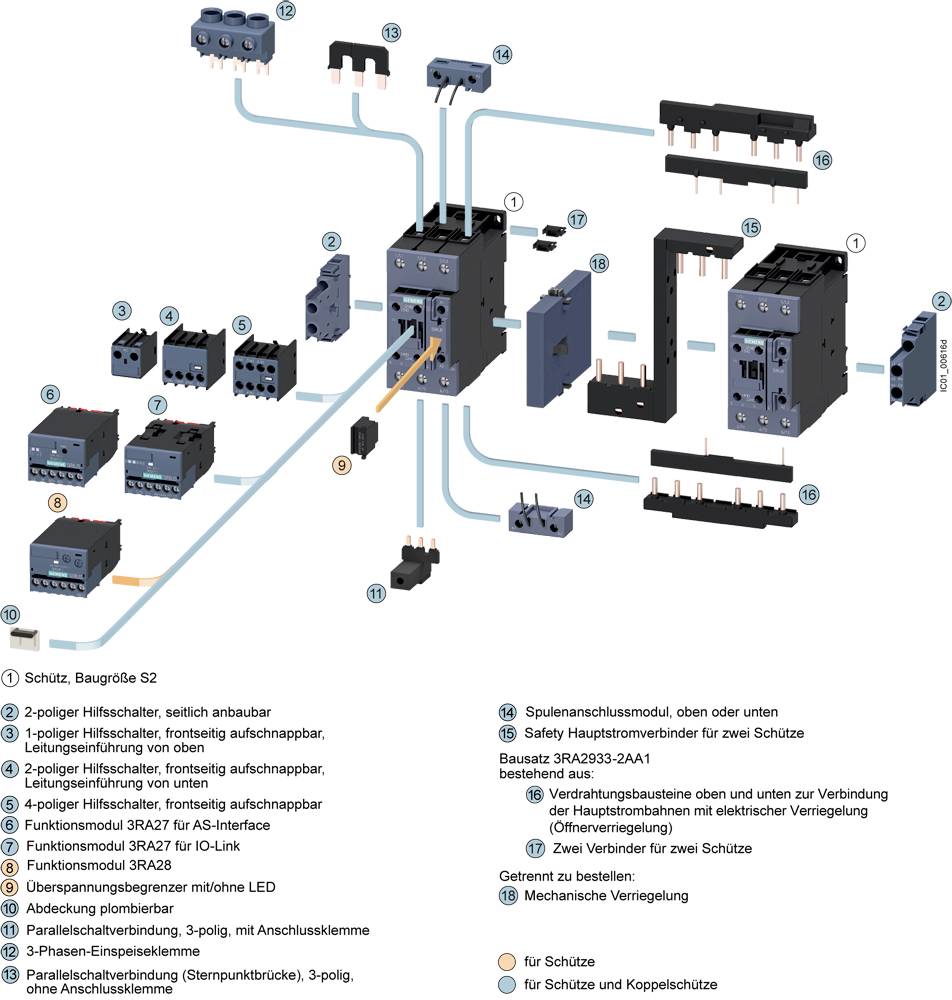

Diagram över en skyddsanordning med huvud- och delkomponenter. Visar ledningsdragning och anslutningar med numrerade delar och förklarande teckenförklaring.

'Kopplingsschema för en elmotor' visar en spole (U) med kontakter A1 och A2, ansluten till sex switchar: 1L1, 3L2, 5L3, 2TT, 4T2, 6T3, 13NO, 14NO, 21NC och 22NC.

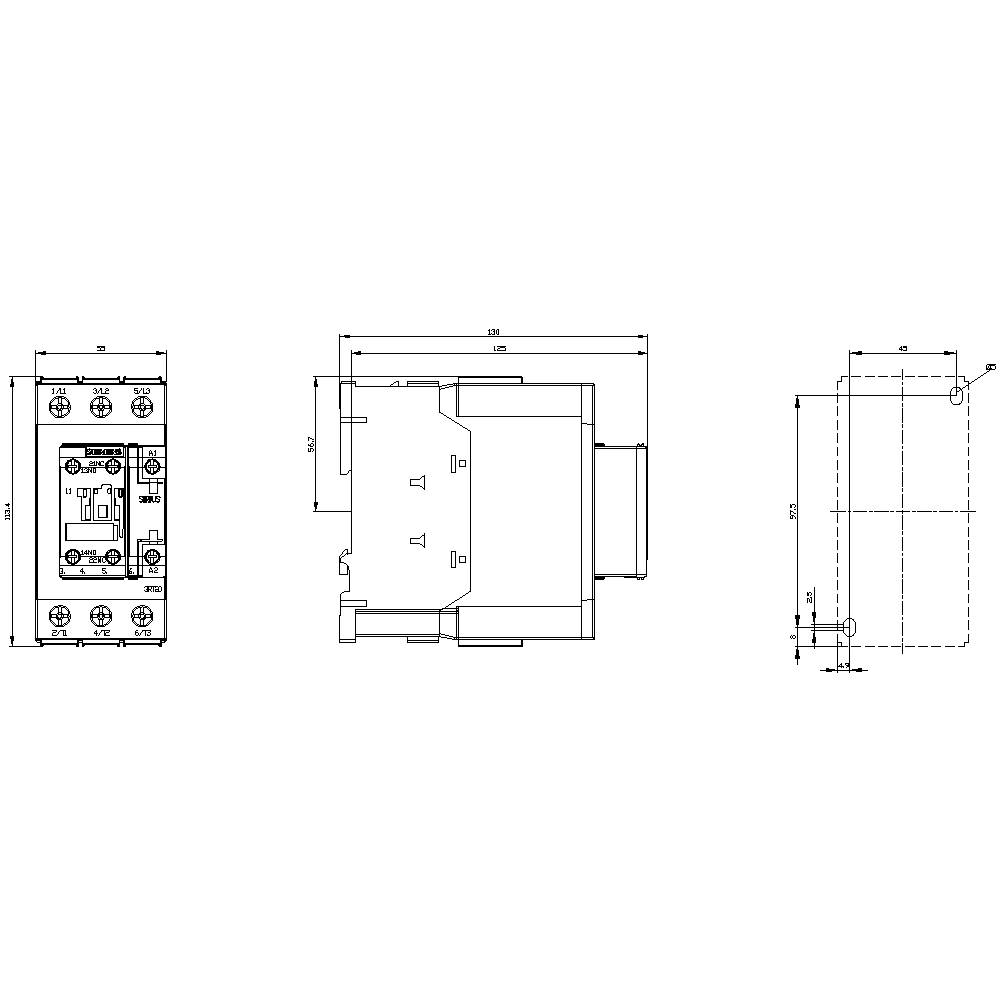

Teknisk ritning av en elektrisk reläenhet med dimensioner i millimeter. Visar fram-, sido- och toppsida.

1/5

Liknande avbildning

Typ av produkt

Kontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Anslutning

Skruv

Typ

3RT2037-1NP30

Datablad (PDF)

Leverans tis. 6 okt.

Antal

Styck

Toal (6 072,00 kr / stycken)

6 072,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningstyp: AC/DC
Ledararea enkeltrådig eller flertrådig: 50 mm²
Ledararea fintrådig: 35 mm²

Typ av produkt: Kontaktor

Typ: 3RT2037-1NP30

Konstruktionsstorlek: S2

Antal poler: 3-polig

Kontakttyp: 3 NO

Nominell spänning: 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Anslutning: Skruv

Mekanisk livslängd: 1000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 55 mm

Höjd: 114 mm

Djup: 130 mm

Mått.: (B x H x D) 55 x 114 x 130 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: TRUE

: 30 kW

: 3

: 1

: 1

: 65 A

: 80 A

: Screw connection

: AC/DC

: 55 A

: 36.7749375

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1745595 Siemens 3RT2037-1NP30 Kontaktor 3 NO 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1745595 Siemens 3RT2037-1NP30 Kontaktor 3 NO 690 V/AC 1 st

Beskrivning

Skydd, AC-3, 30 kW/400 V, 1 S + 1 O, AC/DC 175 ... 280V, med varistor, 3-polig, storlek S2, skruvanslutning Skydd SIRIUS 3RT2 för omkoppling av motorer. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Den ger 22.32 för varje tillämpning optimal anslutning till styrning (parallell, via ASi eller IO-Link). Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. De finns i olika storlekar och i ett stort effektområde i AC- och DC-manövrering. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Det omfattande tillbehör som t.ex. hjälpbrytare, utlösare etc. är enhetlig för alla modellstorlekar. De tillgängliga anslutning komponenter, funktionsmodul och einspeisesystem SIRIUS 3RV29 minskar kablagekrävande behov avsevärt. Kontaktorer 3RT2 löser beprövade serie 3RT1 (upp till 55 kW). Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Denna text är maskinöversatt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
