Siemens 3RT2036-3NB30 Ledningskontaktor 3 NO 690 V/AC 1 st

En elektrisk kontaktor från Siemens, modell SIRIUS, med anslutningar och märkningar på framsidan för att styra strömkretsar.

Liknande avbildning

Ett elskåp med elektroniska komponenter till vänster och ett vått fönster som visar en fabriksanläggning i bakgrunden till höger.

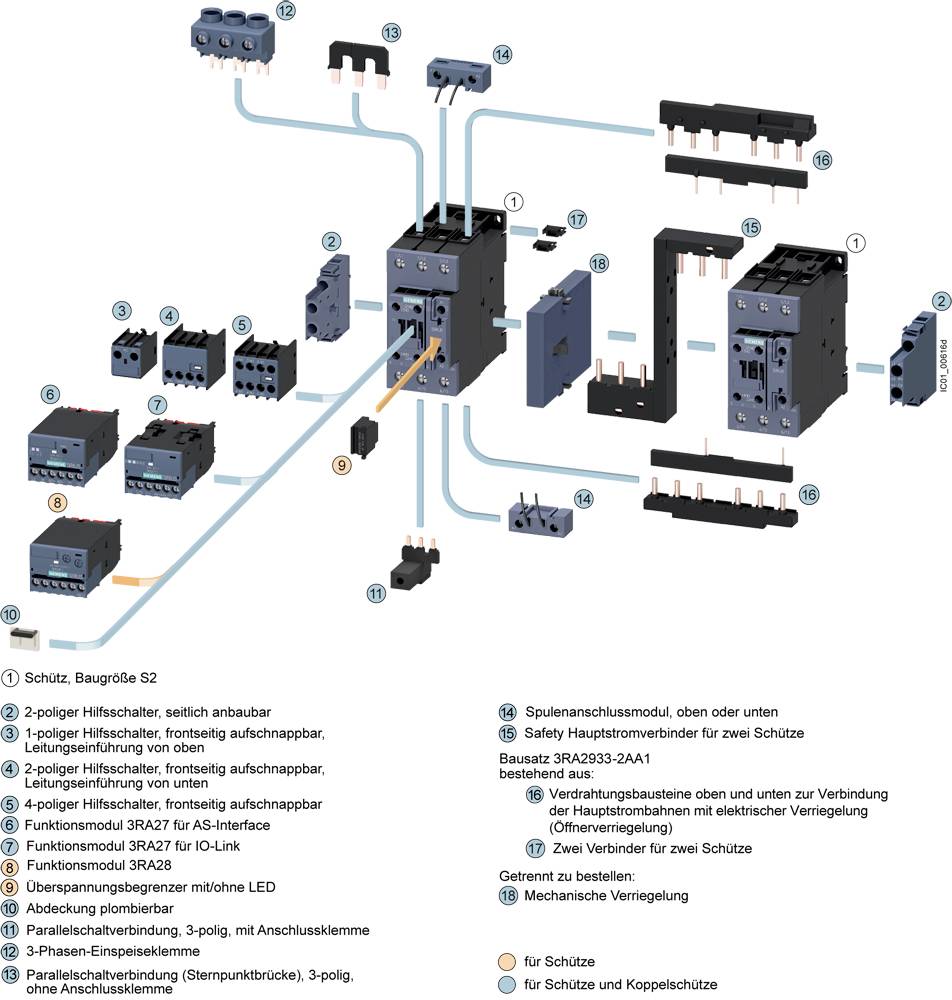

Redovisning av ett skyddssystem med numrerade komponenter som huvudkontakter, hjälpkontakter och låsningsmekanismer. Etikettering med funktionsbeskrivning.

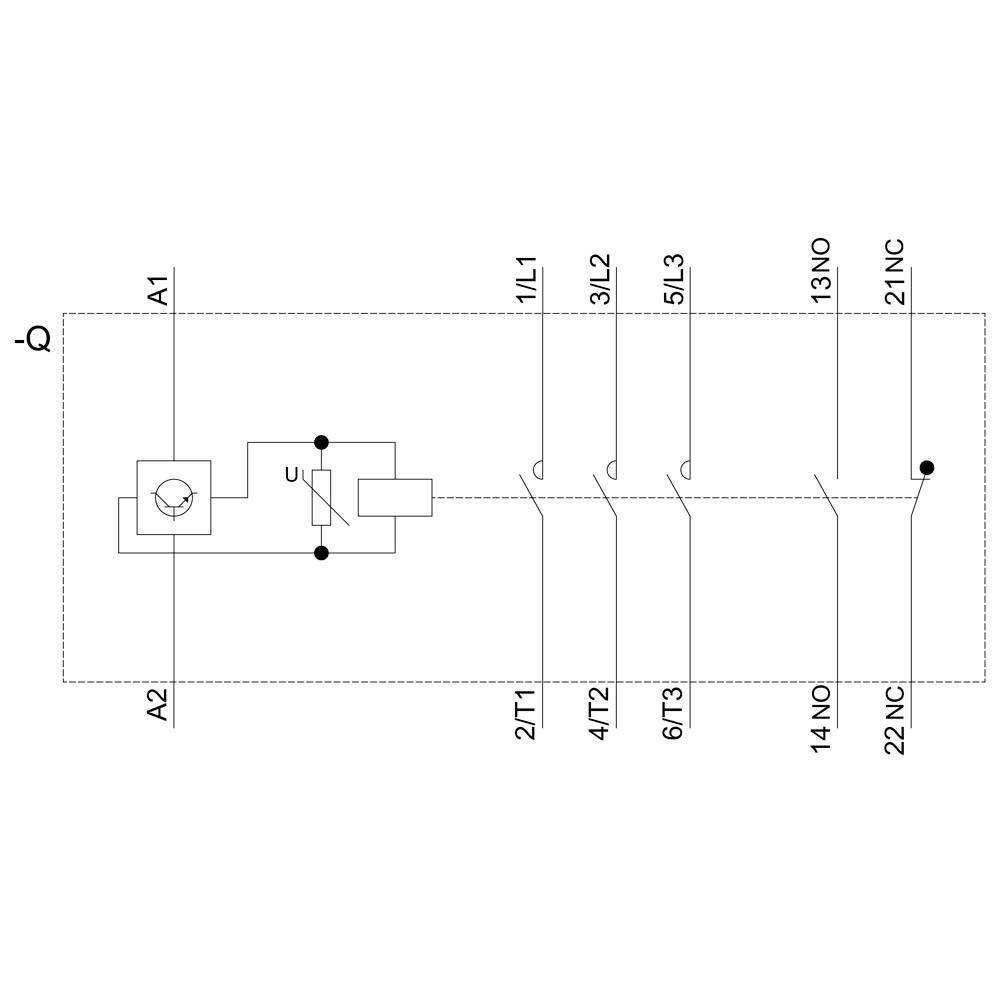

'Kopplingsschema med relä och switch: visar inkopplingen av anslutningar A1, A2, 1/L1, 3/L2, 5/L3, 2/TT, 4/T2, 6/T3, 13/NO, 14/NO, 21/NC, 22/NC.'

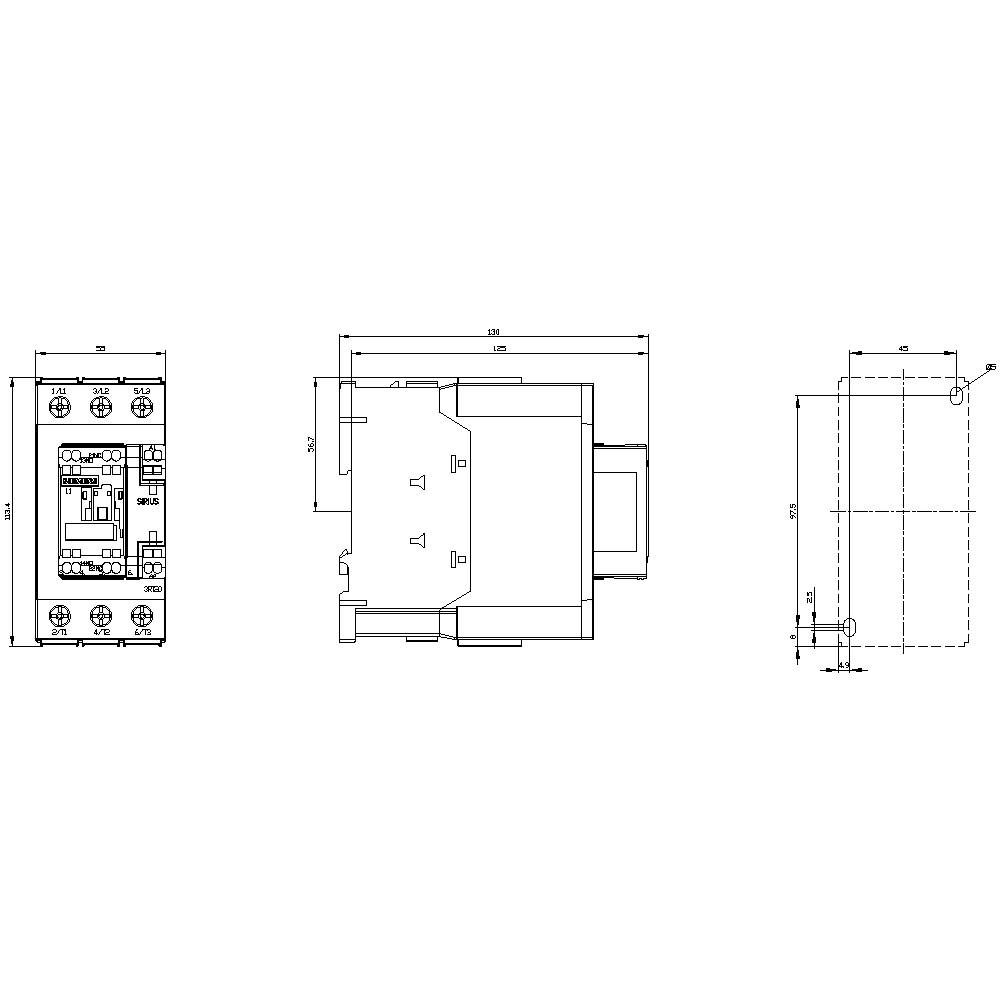

Teknisk ritning av en elektrisk komponent med mått. Visar front-, sido- och ovanifrånvy med detaljerade dimensioner.

1/5

Liknande avbildning

Typ av produkt

Ledningskontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Anslutning

Skruv

Typ

3RT2036-3NB30

Datablad (PDF)

Leverans tis. 13 okt.

Antal

Styck

Toal (4 472,00 kr / stycken)

4 472,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Elektronisk kontaktor

Viktig information!

Tekniska specifikationer

Spänningstyp: AC/DC
Ledararea enkeltrådig eller flertrådig: 50 mm²
Ledararea fintrådig: 35 mm²

Typ av produkt: Ledningskontaktor

Typ: 3RT2036-3NB30

Konstruktionsstorlek: S2

Antal poler: 3-polig

Kontakttyp: 3 NO

Nominell spänning: 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Anslutning: Skruv

Mekanisk livslängd: 1000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 55 mm

Höjd: 114 mm

Djup: 130 mm

Mått.: (B x H x D) 55 x 114 x 130 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: TRUE

: 22 kW

: 3

: 1

: 1

: 51 A

: 70 A

: 20-33 V

: 20-33 V

: 20-33 V

: Screw connection

: AC/DC

: 41 A

: 29.42

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 1745551 Siemens 3RT2036-3NB30 Ledningskontaktor 3 NO 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1745551 Siemens 3RT2036-3NB30 Ledningskontaktor 3 NO 690 V/AC 1 st

Beskrivning

Skydd, AC-3 50 A, 22 kW/400 V 1 S + 1 O, AC/DC 20-33 V 3-polig, storlek S2, fjäderbelastad anslutningseffekt kontaktor SIRIUS 3RT2 för omkoppling av motorer. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Den ger 22.32 för varje tillämpning optimal anslutning till styrning (parallell, via ASi eller IO-Link). Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. De finns i olika storlekar och i ett stort effektområde i AC- och DC-manövrering. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Det omfattande tillbehör som t.ex. hjälpbrytare, utlösare etc. är enhetlig för alla modellstorlekar. De tillgängliga anslutning komponenter, funktionsmodul och einspeisesystem SIRIUS 3RV29 minskar kablagekrävande behov avsevärt. Kontaktorer 3RT2 löser beprövade serie 3RT1 (upp till 55 kW). Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Denna text är maskinöversatt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
