Siemens 3RT2025-1AF04 Ledningskontaktor 3 NO 690 V/AC 1 st

En elektrisk kontaktor från Siemens i svart och grå utförande, med flera anslutningar på framsidan.

Liknande avbildning

Ett öppet elskåp med elektroniska komponenter står bredvid ett fönster där vattendroppar syns. Bakgrund: fabrikshall.

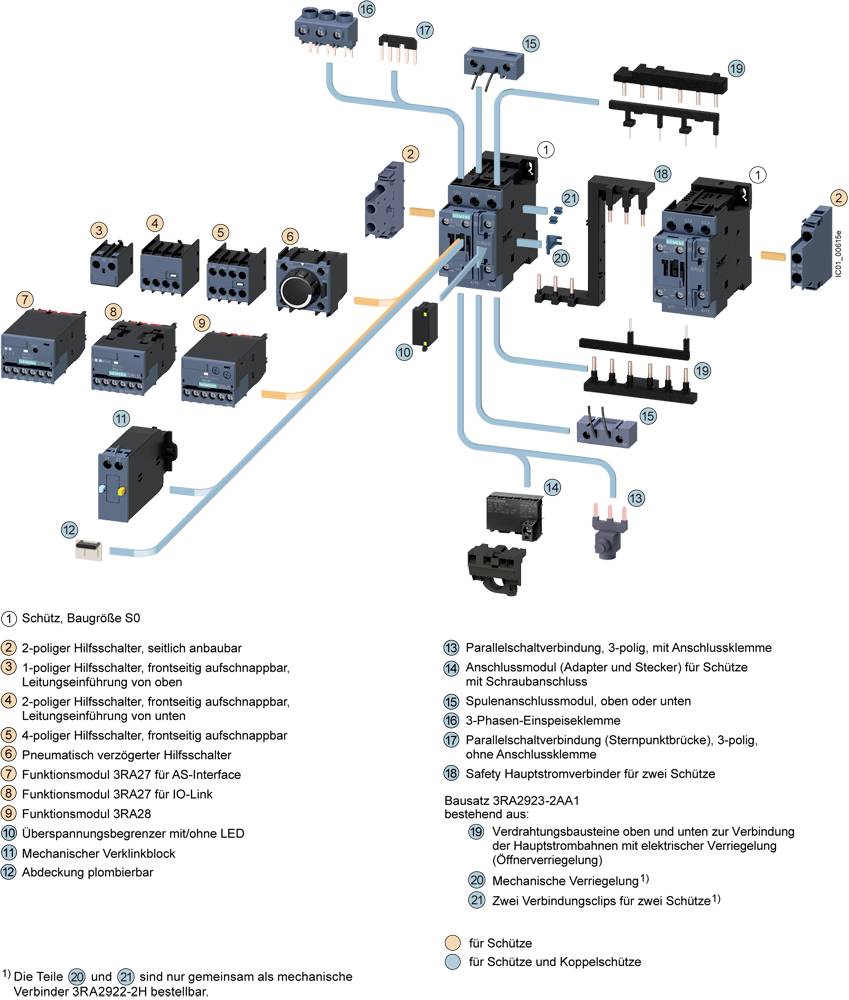

Diagram visar uppbyggnaden av en skyddskrets med olika elektriska komponenter, förbindelselinjer och anmärkningar om funktioner och installationer.

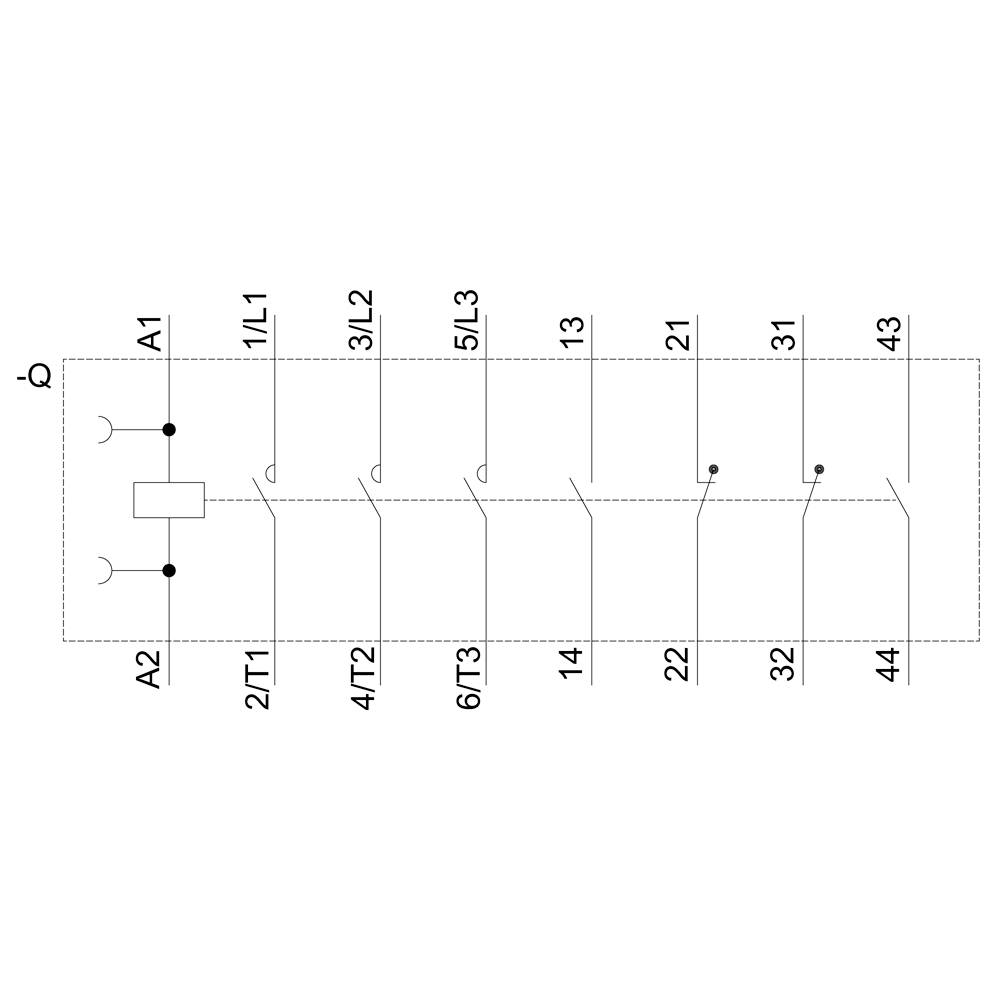

Schematisk kopplingsdiagram för ett elektriskt relä med spolspänning på A1/A2 och omkopplarkontakter på 1/L1, 3/T1, 5/L2, 6/T3.

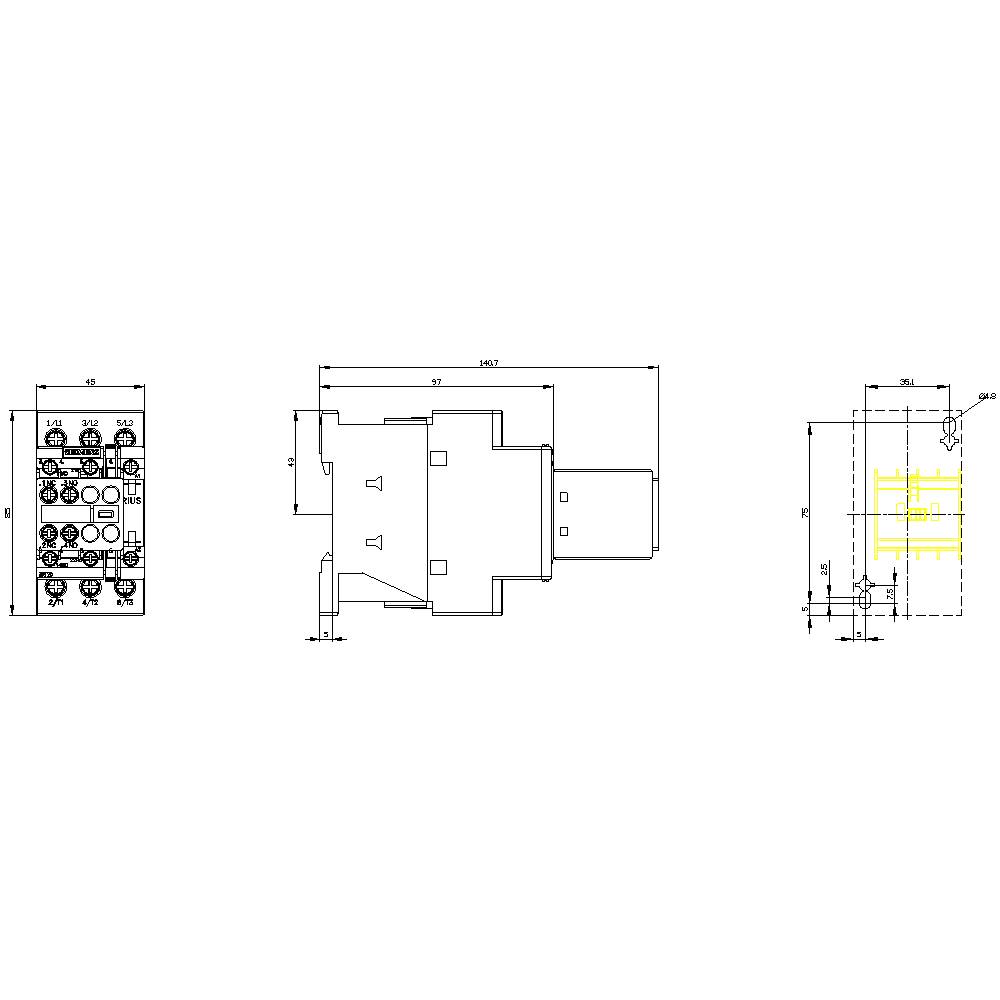

Teknisk ritning av en elektrisk kontakt med sido- och toppvy. Mått och formdetaljer är noggrant angivna.

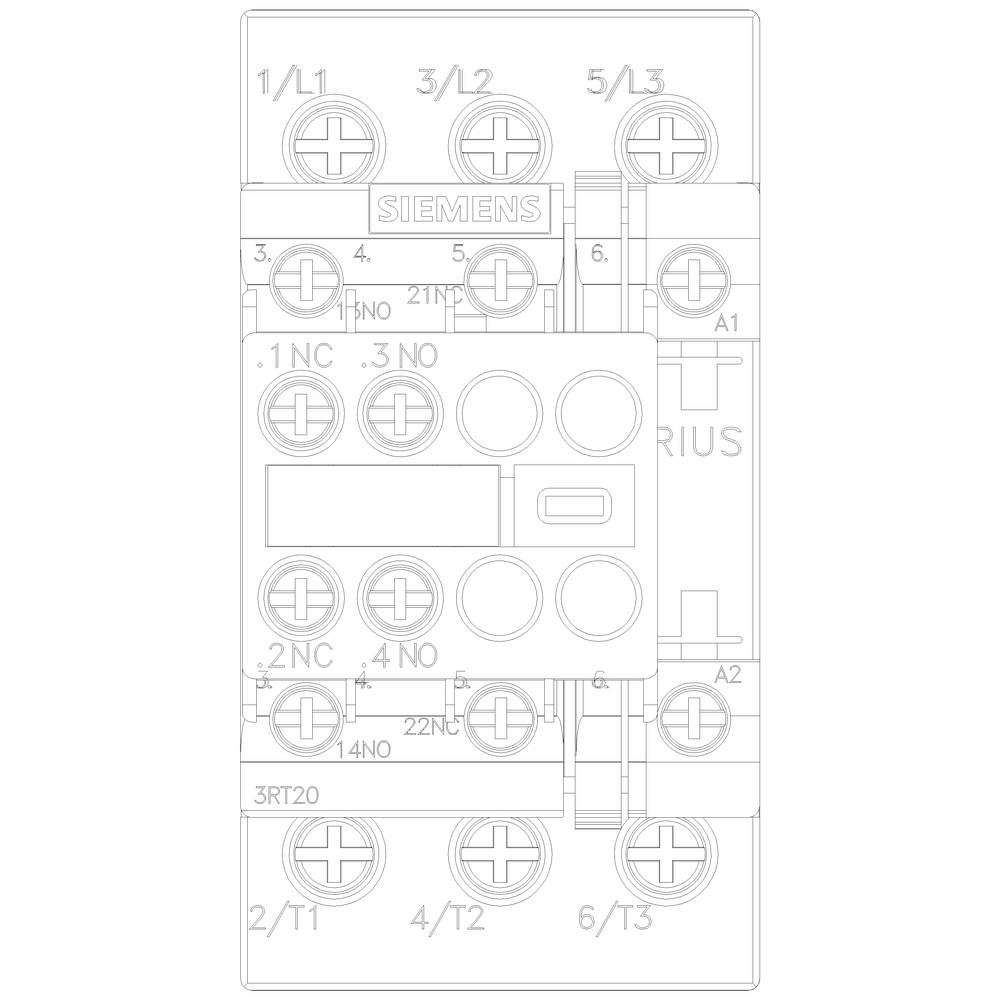

Principschema för en Siemens kontaktor med olika anslutningsklämmor och kopplingsschematiska symboler för elektriska styrkretsar.

1/6

Liknande avbildning

Typ av produkt

Ledningskontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Anslutning

Skruv

Typ

3RT2025-1AF04

Datablad (PDF)

Leverans tis. 6 okt.

Antal

Styck

Toal (1 272,00 kr / stycken)

1 272,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningstyp: AC
Ledararea enkeltrådig eller flertrådig: 10 mm²
Ledararea fintrådig: 10 mm²

Typ av produkt: Ledningskontaktor

Typ: 3RT2025-1AF04

Konstruktionsstorlek: S0

Antal poler: 3-polig

Kontakttyp: 3 NO

Nominell spänning: 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Anslutning: Skruv

Mekanisk livslängd: 1000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 85 mm

Djup: 141 mm

Mått.: (B x H x D) 45 x 85 x 141 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: TRUE

: 7.5 kW

: 3

: 2

: 2

: 17 A

: 40 A

: 110-110 V

: Screw connection

: AC

: 15.5 A

: 7.355

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1702402 Siemens 3RT2025-1AF04 Ledningskontaktor 3 NO 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1702402 Siemens 3RT2025-1AF04 Ledningskontaktor 3 NO 690 V/AC 1 st

Beskrivning

Skydd, AC-3 17 A, 7,5 kW / 400 V 2 S + 2 O, AC 110 V, 50 Hz, 3-polig, storlek S0 skruvanslutning hjälpbrytare öppen Skydd SIRIUS 3RT2 för omkoppling av motorer. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Den ger 22.32 för varje tillämpning optimal anslutning till styrning (parallell, via ASi eller IO-Link). Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. De finns i olika storlekar och i ett stort effektområde i AC- och DC-manövrering. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Det omfattande tillbehör som t.ex. hjälpbrytare, utlösare etc. är enhetlig för alla modellstorlekar. De tillgängliga anslutning komponenter, funktionsmodul och einspeisesystem SIRIUS 3RV29 minskar kablagekrävande behov avsevärt. Kontaktorer 3RT2 löser beprövade serie 3RT1 (upp till 55 kW). Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Denna text är maskinöversatt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
