Siemens 3RT2024-1AB00 Ledningskontaktor 3 NO 690 V/AC 1 st

En Siemens SIRIUS kontaktor, en elektrisk styrenhet för last- och manöverkretsar i maskiner eller anläggningar.

Liknande avbildning

Ett fuktigt produktionsrum med maskiner bakom ett fönster. I förgrunden en öppnad elskåp med diverse elektriska komponenter.

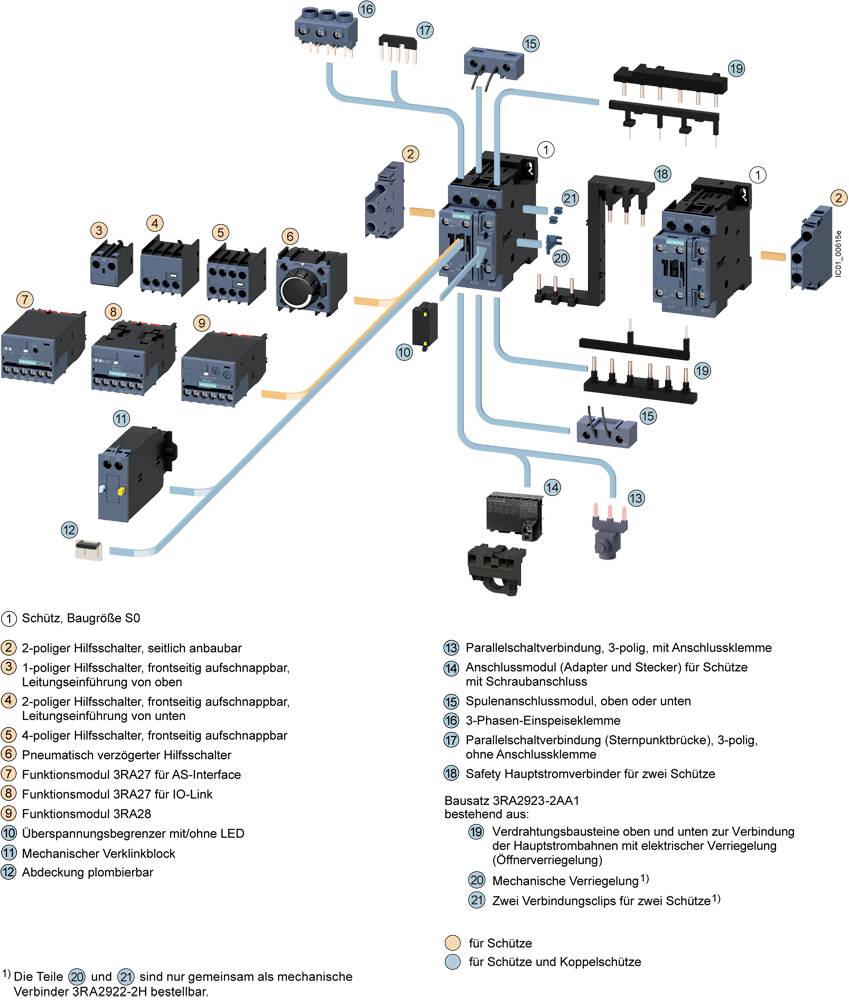

Diagram över ett skyddssystem med numrerade komponenter och förbindelseledningar, visar alternativ för parallellkopplingar och tillbehör.

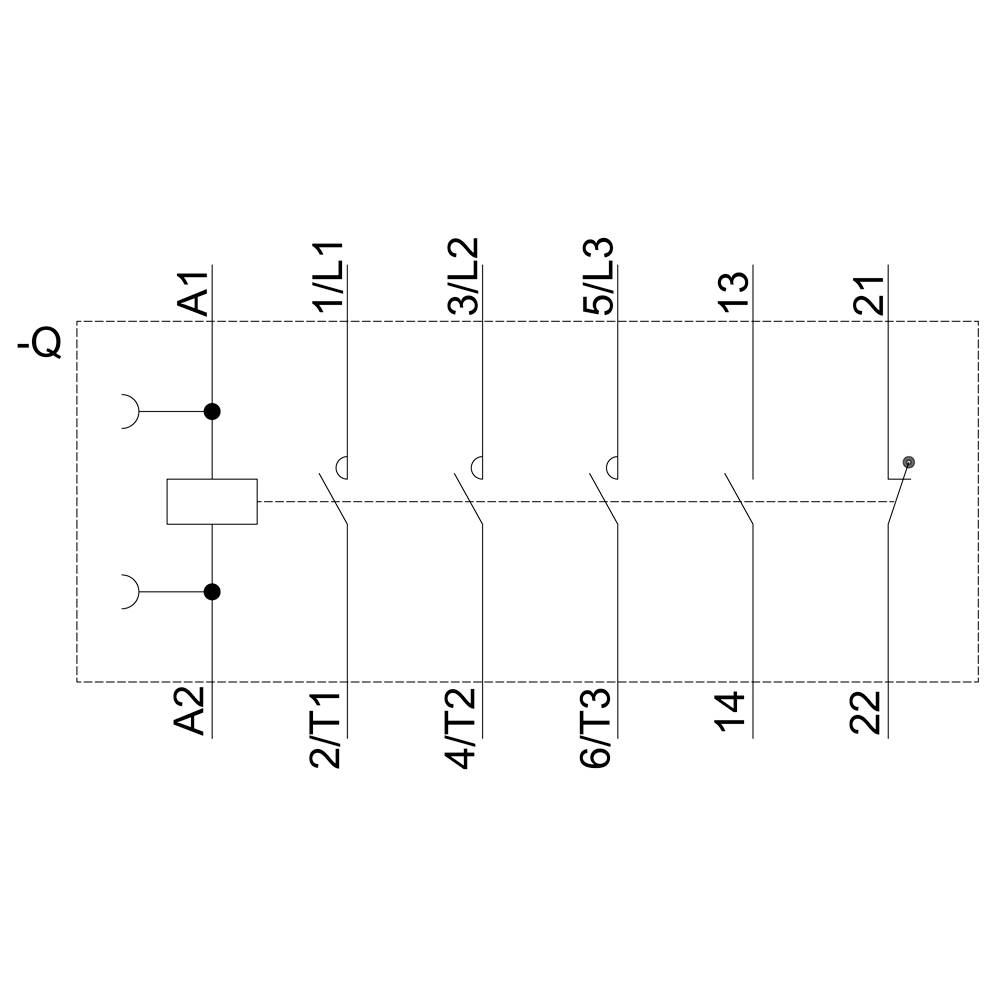

Ett kopplingsschema för en trefasig kontaktor med anslutningar A1, A2, 1L1, 3L2, 5L3, 2T1, 4T2, 6T3, 13, 14, 21, 22.

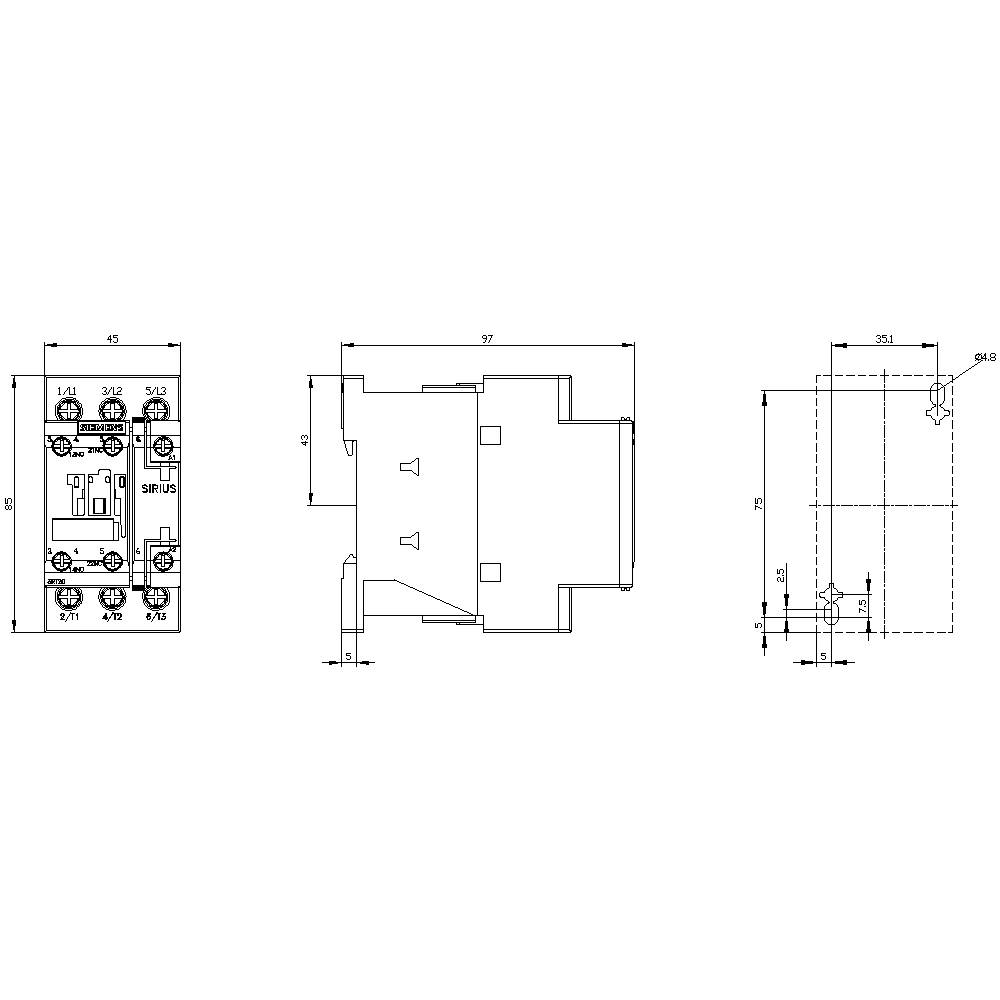

Teknisk ritning av ett relä med tre vyer: frontvy, sidovy och ovanifrån. Dimensioner och anslutningar visade.

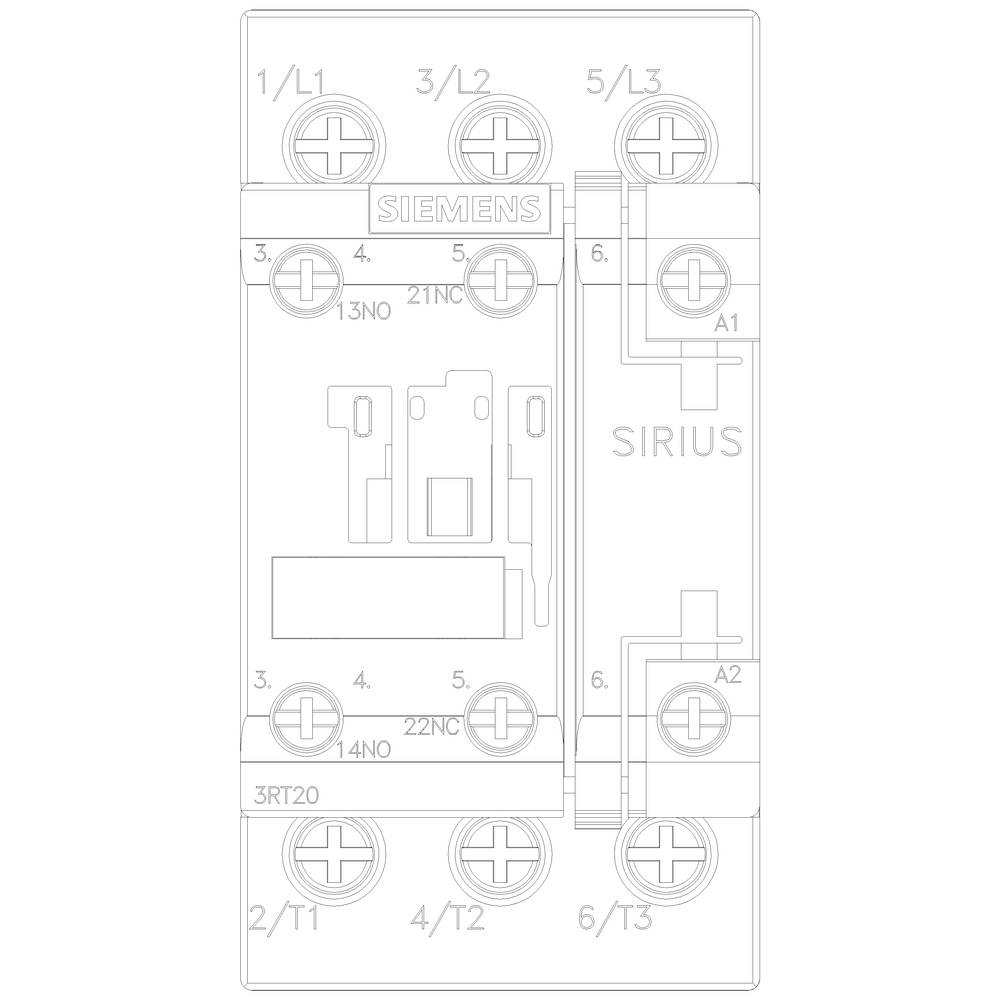

Siemens 3RT2024-1AB00 Ledningskontaktor 3 NO 690 V/AC 1 st-5

1/6

Liknande avbildning

Typ av produkt

Ledningskontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Anslutning

Skruv

Typ

3RT2024-1AB00

Datablad (PDF)

Leverans mån. 5 okt.

Antal

Styck

Toal (760,00 kr / stycken)

760,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningstyp: AC
Ledararea enkeltrådig eller flertrådig: 10 mm²
Ledararea fintrådig: 10 mm²

Typ av produkt: Ledningskontaktor

Typ: 3RT2024-1AB00

Konstruktionsstorlek: S0

Antal poler: 3-polig

Kontakttyp: 3 NO

Nominell spänning: 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Anslutning: Skruv

Mekanisk livslängd: 1000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 85 mm

Djup: 97 mm

Mått.: (B x H x D) 45 x 85 x 97 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 1

: 12 A

: 40 A

: 24-24 V

: Screw connection

: AC

: 12.5 A

: 5.516

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1746857 Siemens 3RT2024-1AB00 Ledningskontaktor 3 NO 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1746857 Siemens 3RT2024-1AB00 Ledningskontaktor 3 NO 690 V/AC 1 st

Beskrivning

Skydd, AC-3 12 A, 5,5 kW / 400 V 1 S + 1 O, AC 24 V, 50 Hz 3-polig, storlek S0 skruvanslutning Skydd SIRIUS 3RT2 för omkoppling av motorer. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Den ger 22.32 för varje tillämpning optimal anslutning till styrning (parallell, via ASi eller IO-Link). Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. De finns i olika storlekar och i ett stort effektområde i AC- och DC-manövrering. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Det omfattande tillbehör som t.ex. hjälpbrytare, utlösare etc. är enhetlig för alla modellstorlekar. De tillgängliga anslutning komponenter, funktionsmodul och einspeisesystem SIRIUS 3RV29 minskar kablagekrävande behov avsevärt. Kontaktorer 3RT2 löser beprövade serie 3RT1 (upp till 55 kW). Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
