Siemens 3RT2023-2KB40 Ledningskontaktor 3 NO 690 V/AC 1 st

En elektromagnetisk kontaktor från Siemens med märkningen 'SIRIUS', i en typisk konstruktion för automationsapplikationer.

Liknande avbildning

Interiör av en öppnad styrskåp med komplex elektronik; i bakgrunden suddig vy genom ett regnvått fönster.

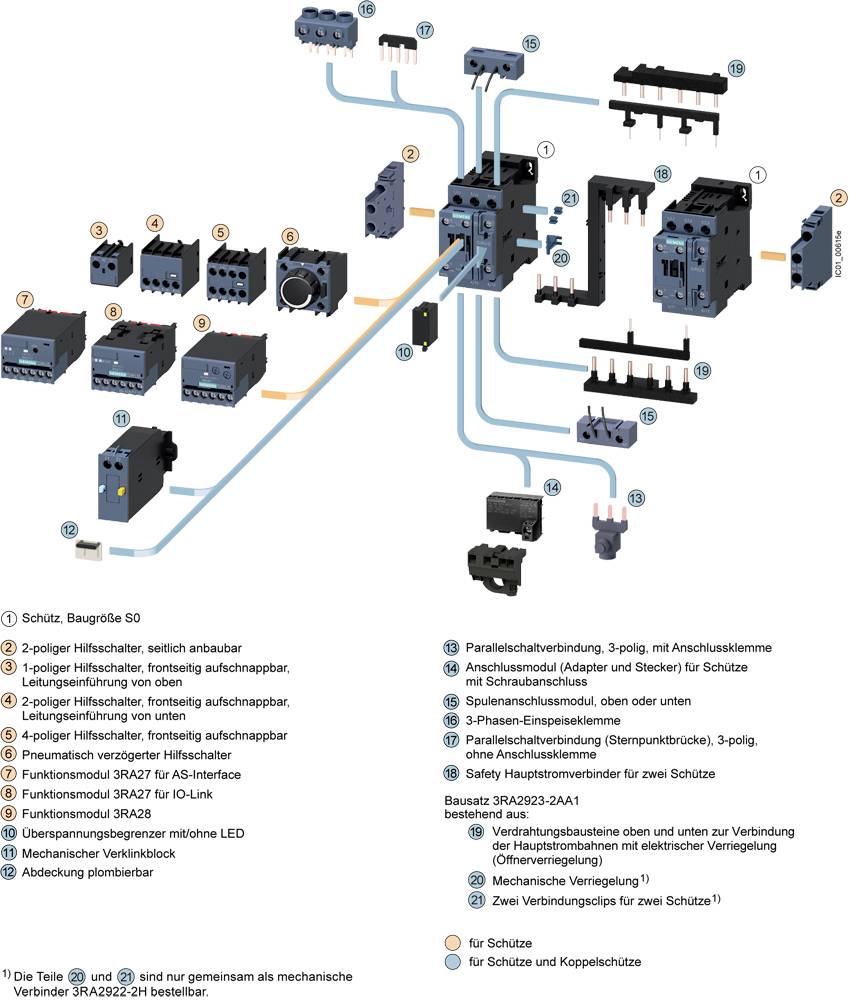

Explosionsritning av skyddskomponenter, inklusive skydd, kontakter, tilläggsmoduler och kablage med numrering för identifiering.

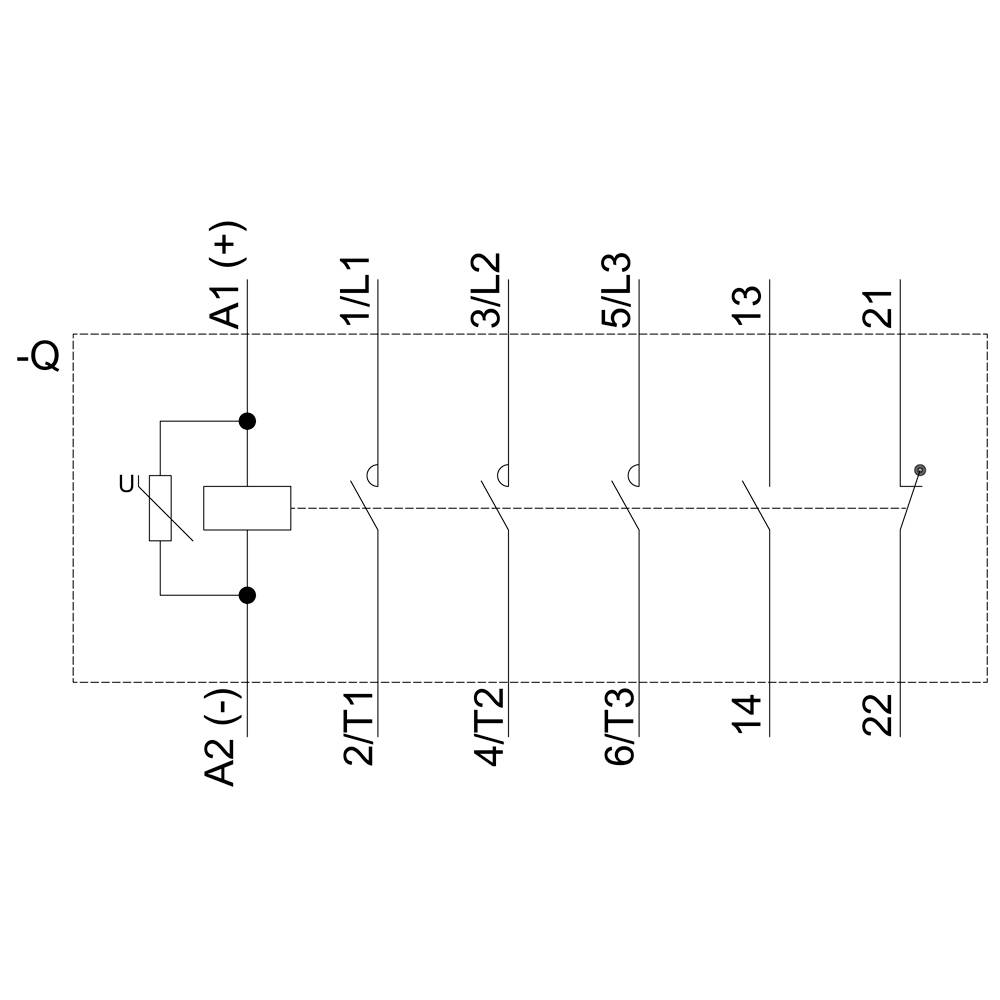

'Ett kopplingsschema visar en reläkrets med anslutningarna A1 (+), A2 (-), 1L1, 3L2, 5L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22.'

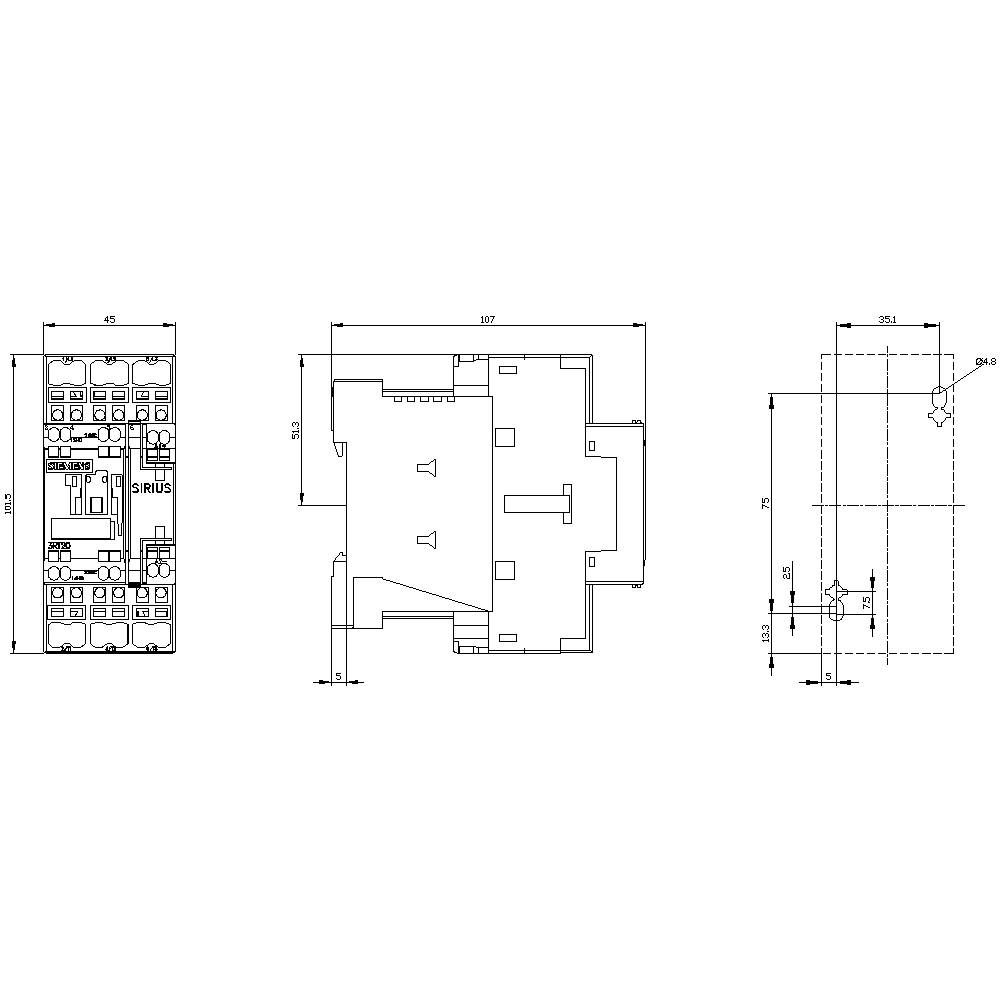

Teknisk kopplingsschema för en elektronisk enhet i tre vyer med detaljerade mått i millimeter.

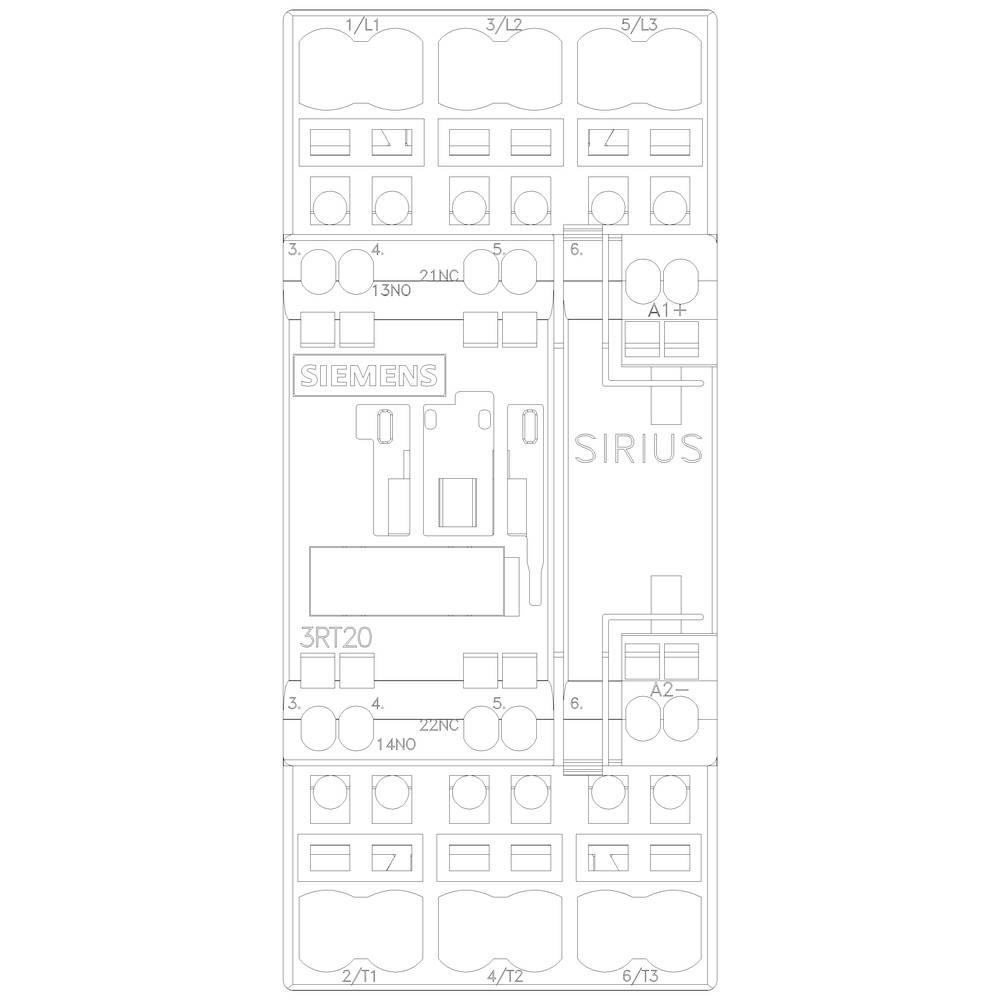

Kopplingschemat visar den främre vyn av en Siemens SIRIUS 3RT20 kontaktor med anslutningar för styr- och huvudströmkretsar.

1/6

Liknande avbildning

Typ av produkt

Ledningskontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Anslutning

Fjäderdraganslutning

Typ

3RT2023-2KB40

Datablad (PDF)

Leverans mån. 5 okt.

Antal

Styck

Toal (1 112,00 kr / stycken)

1 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Elektronisk kontaktor

Viktig information!

Tekniska specifikationer

Spänningstyp: DC
Ledararea enkeltrådig eller flertrådig: 10 mm²
Ledararea fintrådig: 6 mm²

Typ av produkt: Ledningskontaktor

Typ: 3RT2023-2KB40

Konstruktionsstorlek: S0

Antal poler: 3-polig

Kontakttyp: 3 NO

Nominell spänning: 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Anslutning: Fjäderdraganslutning

Mekanisk livslängd: 1000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 102 mm

Djup: 107 mm

Mått.: (B x H x D) 45 x 102 x 107 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: TRUE

: 4 kW

: 3

: 1

: 1

: 9 A

: 40 A

: Spring clamp connection

: DC

: 8.5 A

: 3.67749375

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 1746853 Siemens 3RT2023-2KB40 Ledningskontaktor 3 NO 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1746853 Siemens 3RT2023-2KB40 Ledningskontaktor 3 NO 690 V/AC 1 st

Beskrivning

Skydd, AC-3 9 A, 4 kW / 400 V 1 S + 1 O, DC 24 V med inbyggd varistor 3-polig, storlek S0, fjäderbelastad anslutning för SPS-utgångar koppel kontaktor SIRIUS 3RT2 för omkoppling av motorer och av hjälp- och styrströmkretsar som utformats för att passa för direkt anslutning till elektroniska styrsystem. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
