Siemens 3RT2023-1AF04 Ledningskontaktor 3 NO 690 V/AC 1 st

En svart och blå Siemens-kontaktor för styrning av elektriska motorer, med sex klämmor på över- och undersidan för inkoppling.

Liknande avbildning

En titt in i en fabrik: Till vänster ett öppet elskåp med kablar, till höger en maskin bakom ett regnvått fönster.

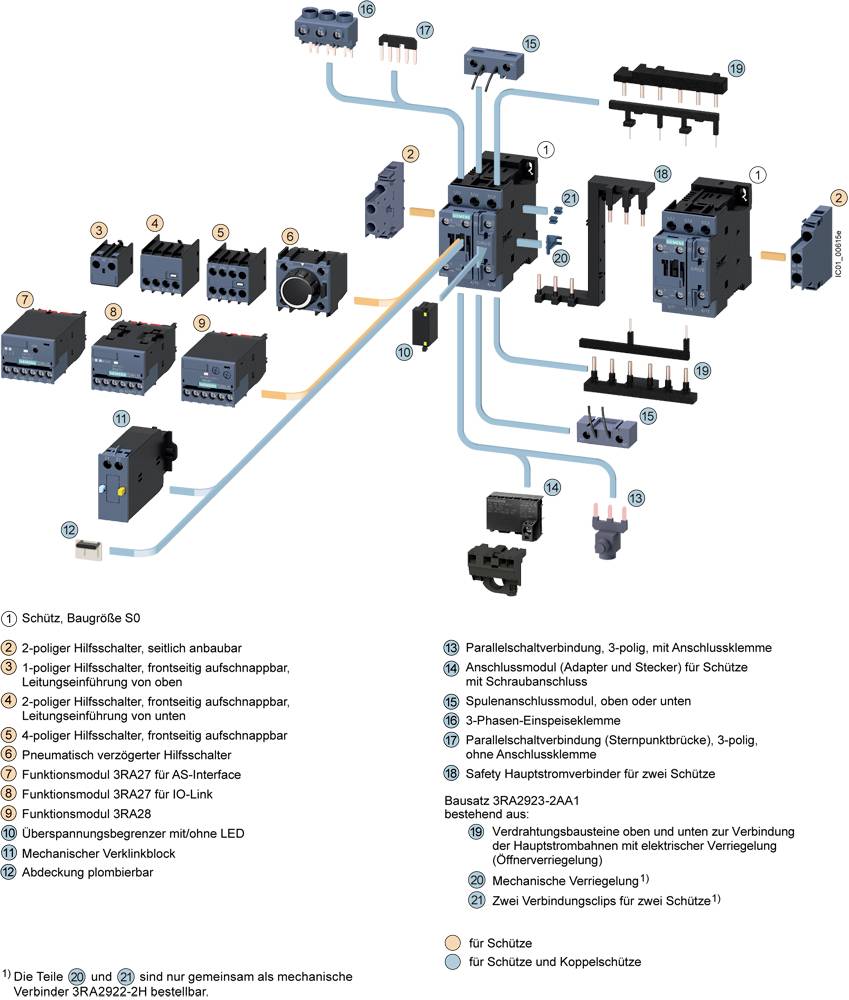

Sprängskiss av ett skyddssystem med numrerade komponenter och kopplingar. Teckenförklaring beskriver delarna och deras funktioner.

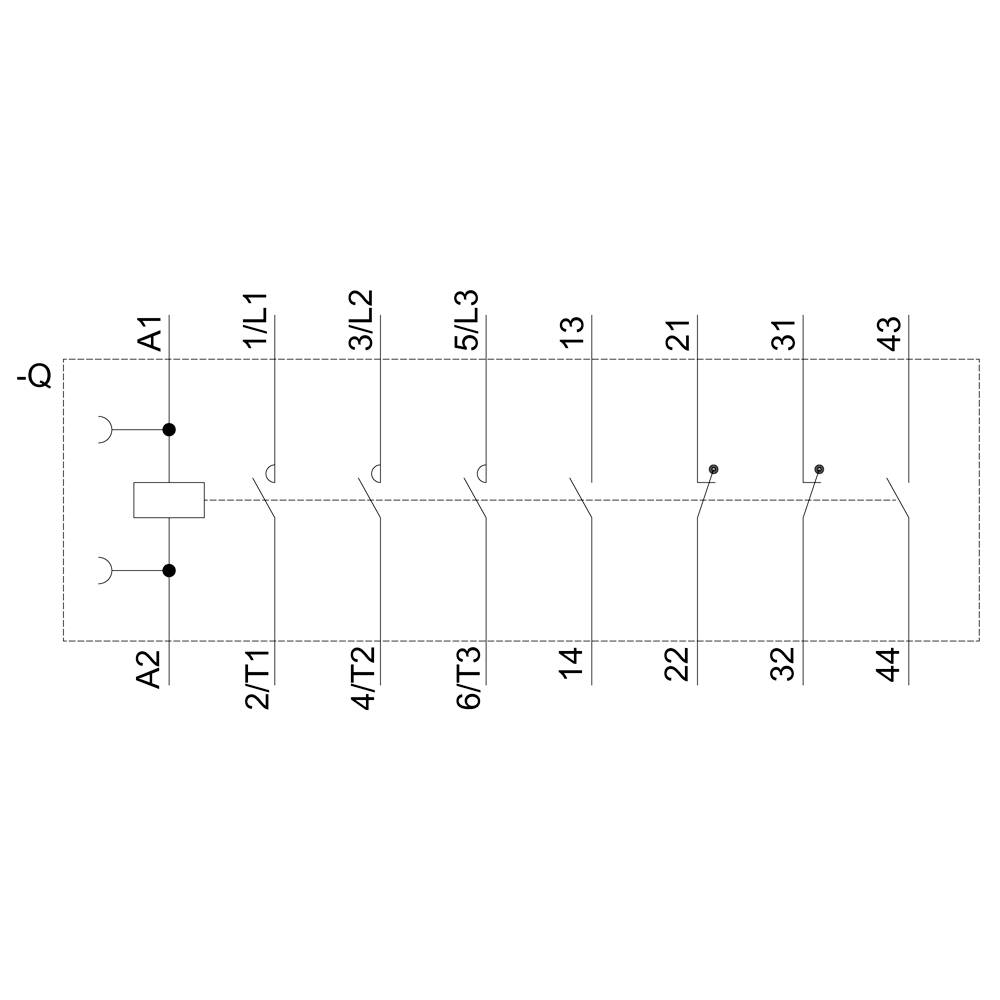

Kopplingsschema för ett elektriskt kontaktormodul med sex kontaktkolumner; märkt med 'A1', 'A2' och kanalnamn '1/L1', '3/L2', '5/L3'.

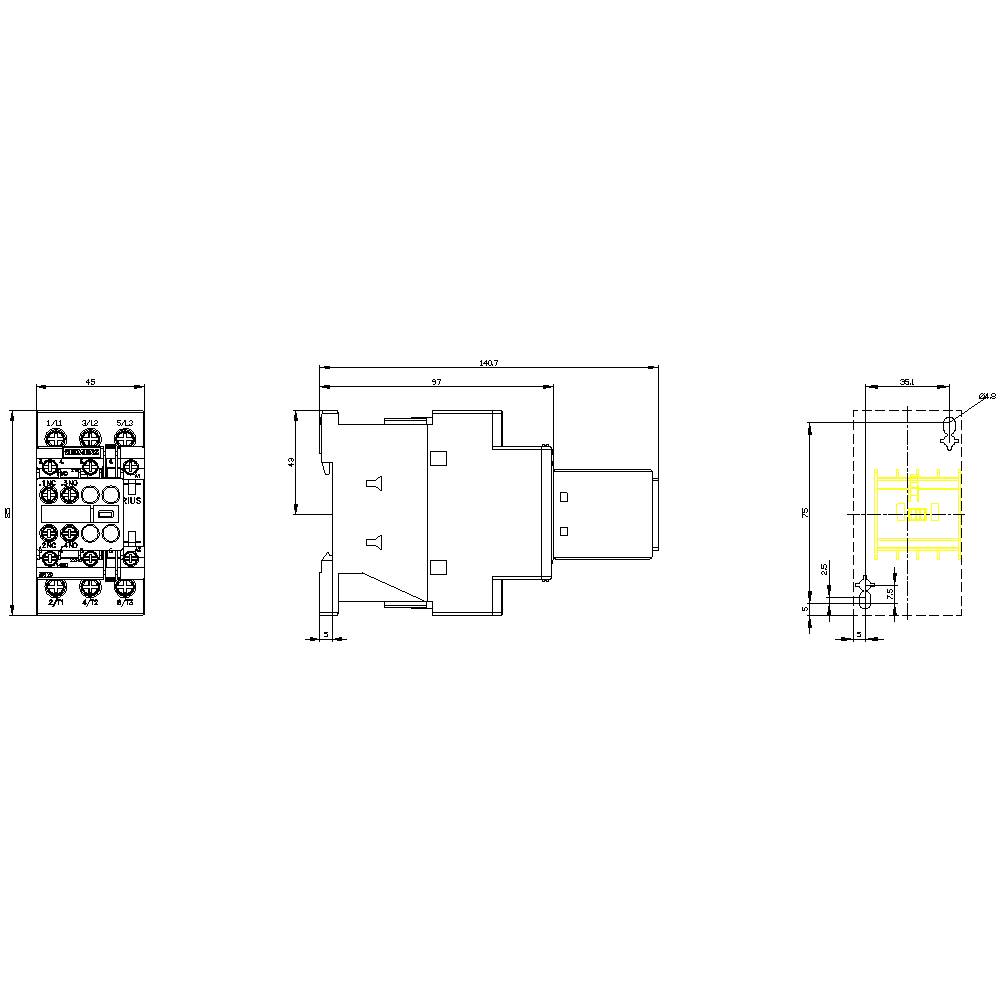

Teknisk ritning av en elektrisk komponent med tre vyer: frontvy, sidovy och ovanifrånvy med dimensioner.

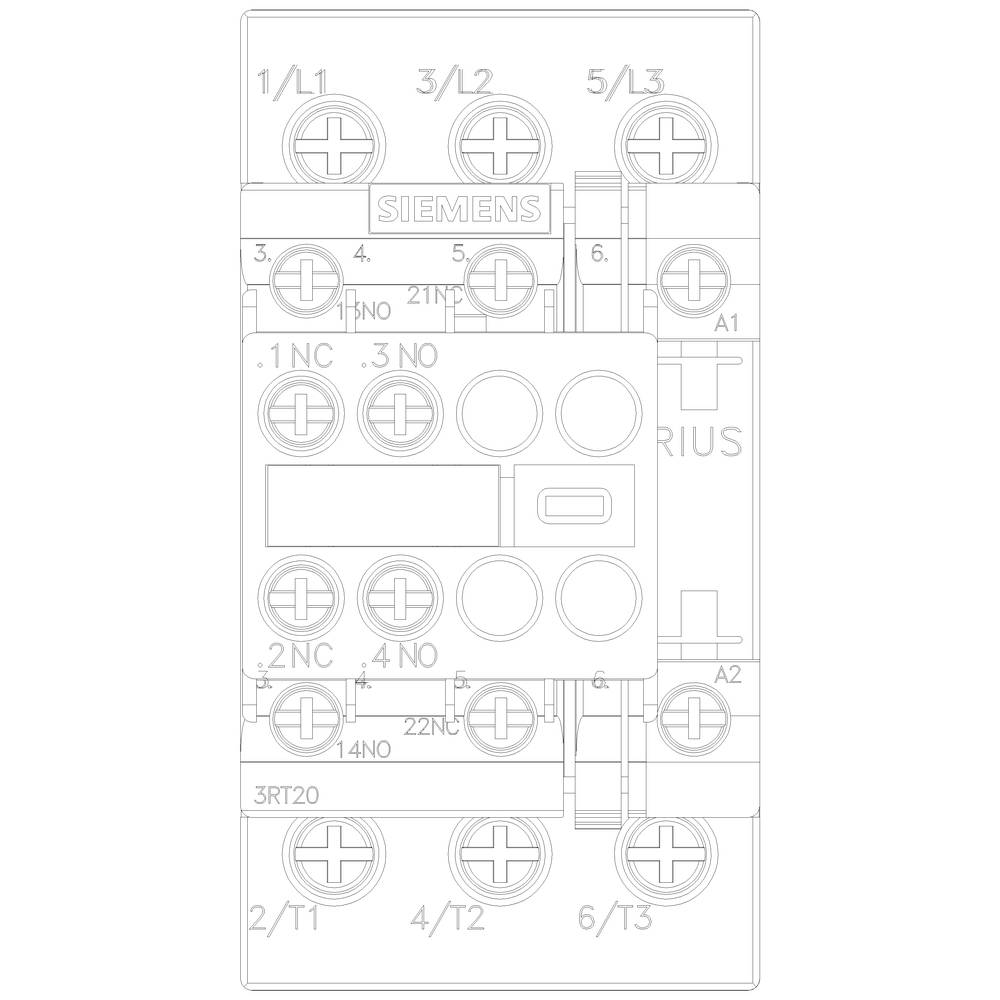

Ett diagram över en elektrisk kopplingsapparat från Siemens med anslutningar och markeringar. Huvudkomponenter är numrerade och märkta.

1/6

Liknande avbildning

Typ av produkt

Ledningskontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Anslutning

Skruv

Typ

3RT2023-1AF04

Datablad (PDF)

Leverans mån. 5 okt.

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningstyp: AC
Ledararea enkeltrådig eller flertrådig: 10 mm²
Ledararea fintrådig: 10 mm²

Typ av produkt: Ledningskontaktor

Typ: 3RT2023-1AF04

Konstruktionsstorlek: S0

Antal poler: 3-polig

Kontakttyp: 3 NO

Nominell spänning: 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Anslutning: Skruv

Mekanisk livslängd: 1000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 85 mm

Djup: 141 mm

Mått.: (B x H x D) 45 x 85 x 141 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: TRUE

: 4 kW

: 3

: 2

: 2

: 9 A

: 40 A

: Screw connection

: AC

: 8.5 A

: 3.67749375

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1746135 Siemens 3RT2023-1AF04 Ledningskontaktor 3 NO 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1746135 Siemens 3RT2023-1AF04 Ledningskontaktor 3 NO 690 V/AC 1 st

Beskrivning

Skydd, AC-3 9 A, 4 kW / 400 V 2 S + 2 O, AC 110 V, 50 Hz 3-polig, storlek S0 skruvanslutning hjälpbrytare öppen Skydd SIRIUS 3RT2 för omkoppling av motorer. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Den ger 22.32 för varje tillämpning optimal anslutning till styrning (parallell, via ASi eller IO-Link). Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. De finns i olika storlekar och i ett stort effektområde i AC- och DC-manövrering. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Det omfattande tillbehör som t.ex. hjälpbrytare, utlösare etc. är enhetlig för alla modellstorlekar. De tillgängliga anslutning komponenter, funktionsmodul och einspeisesystem SIRIUS 3RV29 minskar kablagekrävande behov avsevärt. Kontaktorer 3RT2 löser beprövade serie 3RT1 (upp till 55 kW). Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
