Siemens 3RT2018-2BB42 Kontaktor 3 NO 690 V/AC 1 st

Bilden visar en Siemens SIRIUS kontaktor, ett elektriskt komponentsystem för styrning och skydd inom industriella tillämpningar.

Liknande avbildning

En elektrisk elskåp är öppen och visar kablar och kretsar. I bakgrunden regnar det, vattendroppar på ett fönster.

Kopplingsschema visar olika elektriska kontaktorer och deras anslutningar, inklusive huvudbrytare, hjälpkomponenter och funktionselement, med numrerade förklaringar.

Ett kopplingsschema för en elektrisk kopplingsplan med anslutningarna A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3 samt 21, 22.

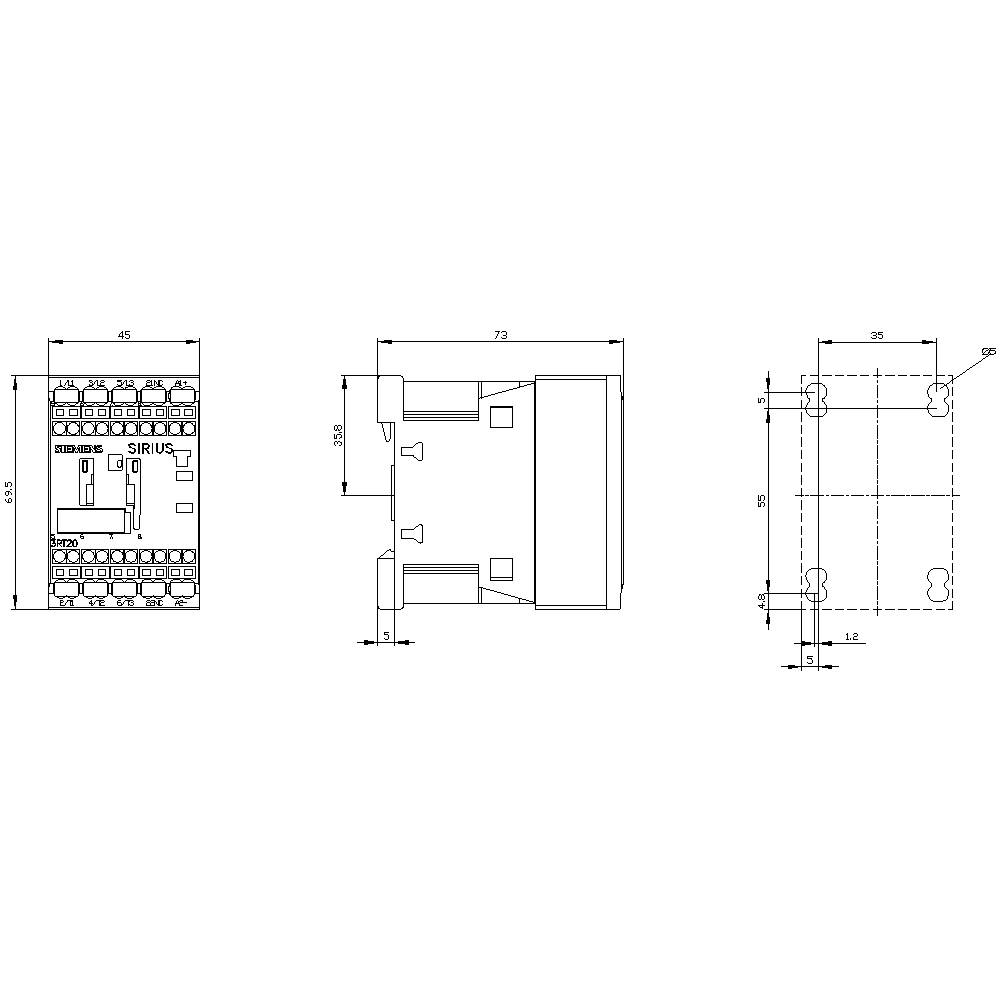

Teknisk ritning av en elektronisk komponent med tre vyer: Front-, sido- och ovanifrånvy. Mått och detaljer är illustrerade.

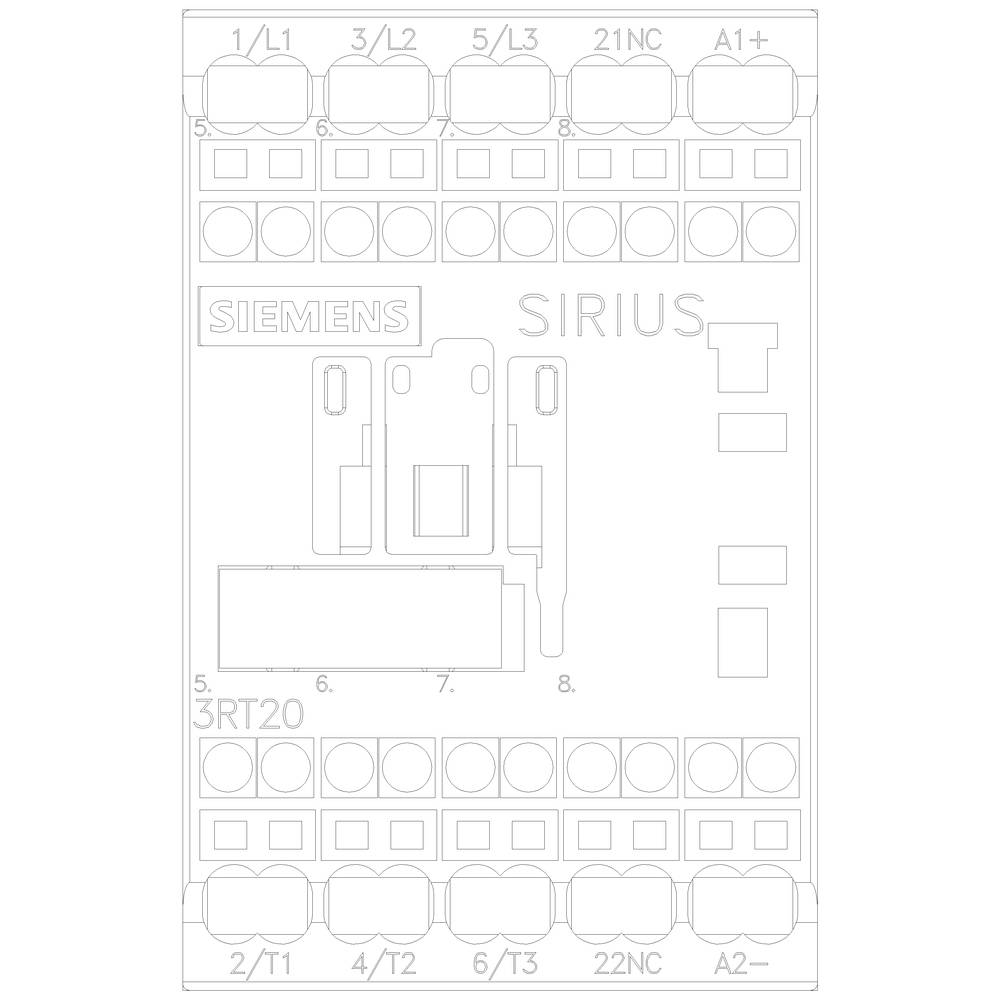

Bilden visar en teknisk kretsschemaritning av en Siemens Sirius styrenhet med numrerade anslutningar och markerad kretskort.

1/6

Liknande avbildning

Typ av produkt

Kontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Anslutning

Fjäderdraganslutning

Typ

3RT2018-2BB42

Datablad (PDF)

Leverans tor. 24 sep.

9 Styck

Antal

Styck

Toal (1 032,00 kr / stycken)

1 032,00 kr

exkl. moms

Fri frakt

Endast 9 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningstyp: DC
Ledararea enkeltrådig eller flertrådig: 4 mm²
Ledararea fintrådig: 2,5 mm²

Typ av produkt: Kontaktor

Typ: 3RT2018-2BB42

Konstruktionsstorlek: S00

Antal poler: 3-polig

Kontakttyp: 3 NO

Nominell spänning: 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Anslutning: Fjäderdraganslutning

Mekanisk livslängd: 3000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 70 mm

Djup: 73 mm

Mått.: (B x H x D) 45 x 70 x 73 mm

Innehåll: 1 st

RoHS-godkänd: Ja

Vikt: 320 g

: TRUE

: 7.5 kW

: 3

: 1

: 16 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 11.5 A

: 7.355

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1746114 Siemens 3RT2018-2BB42 Kontaktor 3 NO 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1746114 Siemens 3RT2018-2BB42 Kontaktor 3 NO 690 V/AC 1 st

Beskrivning

Skydd, AC-3, 7,5 KW / 400 V, 1 O, DC 24 V, 3-polig, storlek S00 fjäderbelastad anslutningseffekt kontaktor SIRIUS 3RT2 för omkoppling av motorer. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Den ger 22.32 för varje tillämpning optimal anslutning till styrning (parallell, via ASi eller IO-Link). Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. De finns i olika storlekar och i ett stort effektområde i AC- och DC-manövrering. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Det omfattande tillbehör som t.ex. hjälpbrytare, utlösare etc. är enhetlig för alla modellstorlekar. De tillgängliga anslutning komponenter, funktionsmodul och einspeisesystem SIRIUS 3RV29 minskar kablagekrävande behov avsevärt. Kontaktorer 3RT2 löser beprövade serie 3RT1 (upp till 55 kW). Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Denna text är maskinöversatt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
