Siemens 3RT2018-1FB41 Kontaktor 3 NO 690 V/AC 1 st

En elektrisk kontaktor från Siemens, modell Sirius 3RT2016. Enheten är svart och blå med olika anslutningsklämmor.

Liknande avbildning

Industrianläggning med öppen elstavla till vänster, visar elektronik och kablar. Till höger syns en produktionsavdelning genom ett regnvått fönster.

Schütz-översikt: Presentation av olika schütztyper med tekniska detaljer som anslutningstyper, funktionsmoduler och tillbehör.

Kopplingsschema för en kontaktor med spänningsingångar A1 och A2, tre faser L1, L2, L3 och kopplingsutgångar T1, T2, T3.

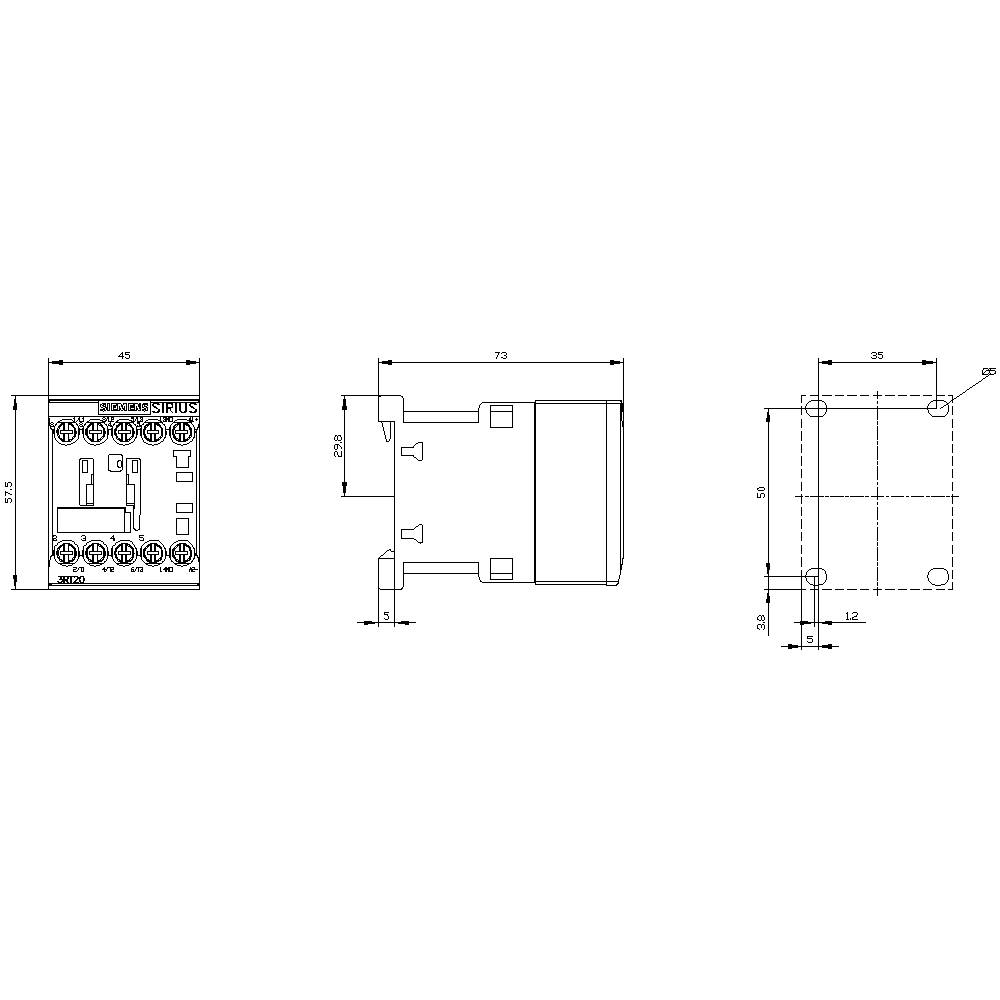

Teknisk ritning av ett relä, visad från sidan och ovanifrån, med detaljerade mått i millimeter.

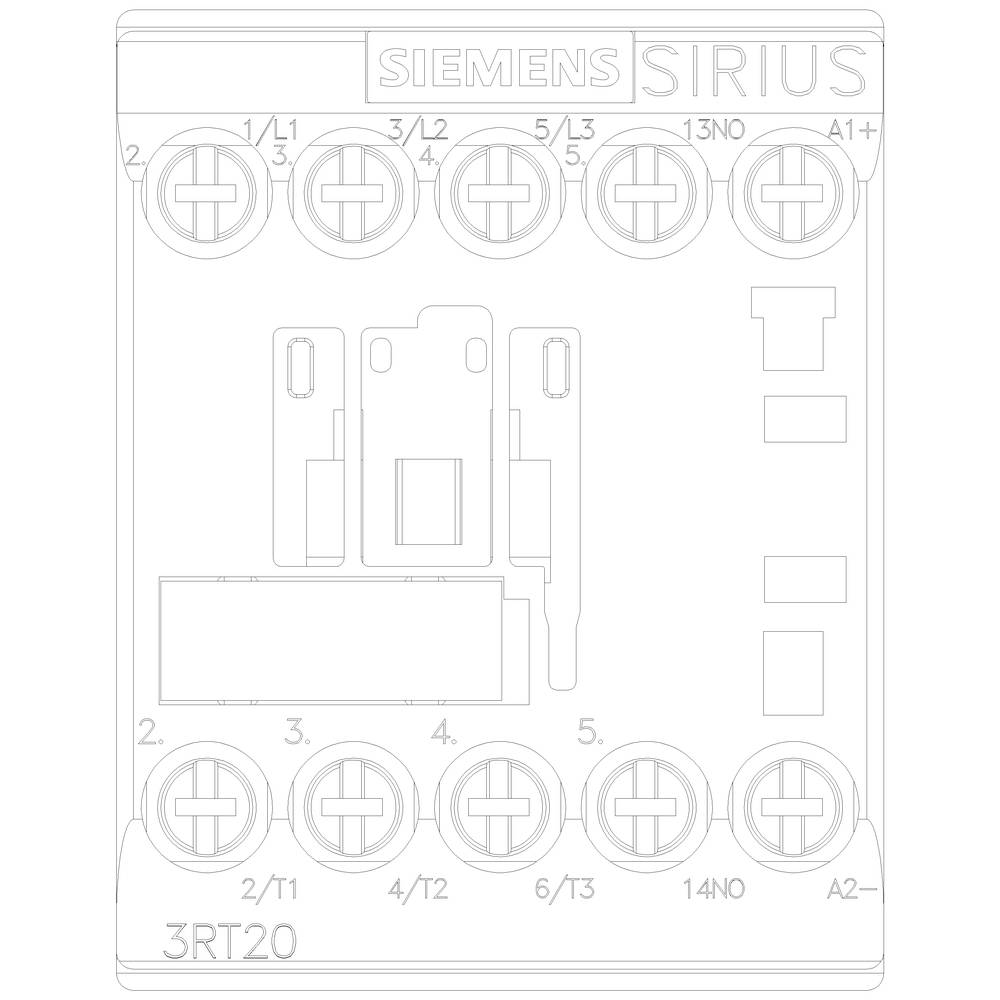

Teknisk ritning av en Siemens SIRIUS 3RT20 kontaktor med anslutningspunkter och märkningar för elektrisk ledningsdragning.

1/6

Liknande avbildning

Typ av produkt

Kontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Anslutning

Skruv

Typ

3RT2018-1FB41

Datablad (PDF)

Leverans fre. 2 okt.

Antal

Styck

Toal (1 112,00 kr / stycken)

1 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningstyp: DC
Ledararea enkeltrådig eller flertrådig: 4 mm²
Ledararea fintrådig: 2,5 mm²

Typ av produkt: Kontaktor

Typ: 3RT2018-1FB41

Konstruktionsstorlek: S00

Antal poler: 3-polig

Kontakttyp: 3 NO

Nominell spänning: 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Anslutning: Skruv

Mekanisk livslängd: 3000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 58 mm

Djup: 73 mm

Mått.: (B x H x D) 45 x 58 x 73 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: TRUE

: 7.5 kW

: 3

: 1

: 16 A

: 22 A

: Screw connection

: DC

: 11.5 A

: 7.3549875

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1746095 Siemens 3RT2018-1FB41 Kontaktor 3 NO 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1746095 Siemens 3RT2018-1FB41 Kontaktor 3 NO 690 V/AC 1 st

Beskrivning

Skydd, AC-3, 7,5 KW / 400 V, 1 S, DC 24 V, med diod, 3-polig, storlek S00, skruvanslutning Skydd SIRIUS 3RT2 för omkoppling av motorer. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Den ger 22.32 för varje tillämpning optimal anslutning till styrning (parallell, via ASi eller IO-Link). Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. De finns i olika storlekar och i ett stort effektområde i AC- och DC-manövrering. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Det omfattande tillbehör som t.ex. hjälpbrytare, utlösare etc. är enhetlig för alla modellstorlekar. De tillgängliga anslutning komponenter, funktionsmodul och einspeisesystem SIRIUS 3RV29 minskar kablagekrävande behov avsevärt. Kontaktorer 3RT2 löser beprövade serie 3RT1 (upp till 55 kW). Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Denna text är maskinöversatt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
