Siemens 3RT2017-2JB41 Ledningskontaktor 3 NO 690 V/AC 1 st

Siemens kontaktor märkt 'SIRIUS', svart plaststruktur, med multipla anslutningar upptill och nertill för elektrisk inkoppling.

Liknande avbildning

En öppnad elcentral visar elektriska komponenter. I bakgrunden syns en maskin bakom ett vått glasfönster.

Figuren visar elektriska kopplingsanordningar och deras komponenter. Numrerade beskrivningar förklarar funktioner som kontaktorer, hjälpkontakter och anslutningskontakter.

Reläschema: Överst A1 (+), underst A2 (-), vänster tre omkopplarkontakter märkta 1/2, 3/4 och 5/6.

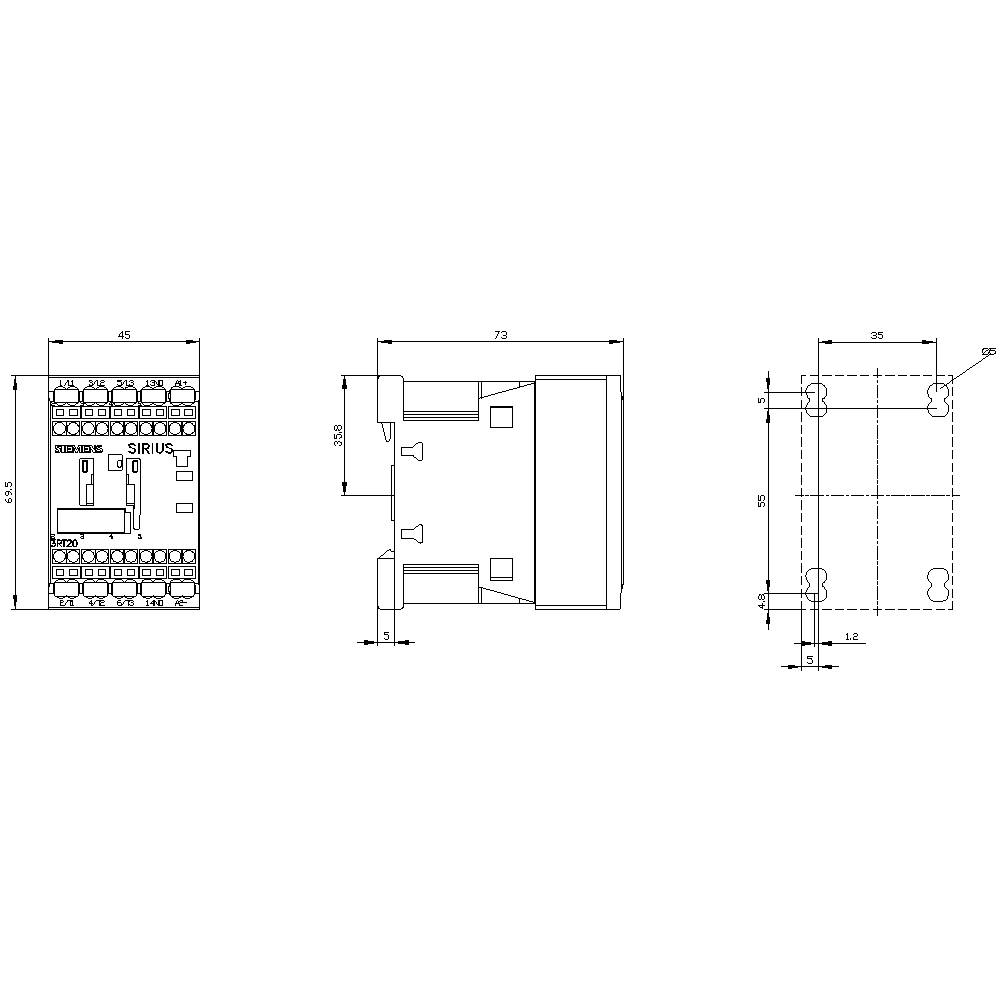

Teknisk ritning av ett relä: Vyer framifrån, från sidan och uppifrån med exakta mått. Relevanta detaljer för montering.

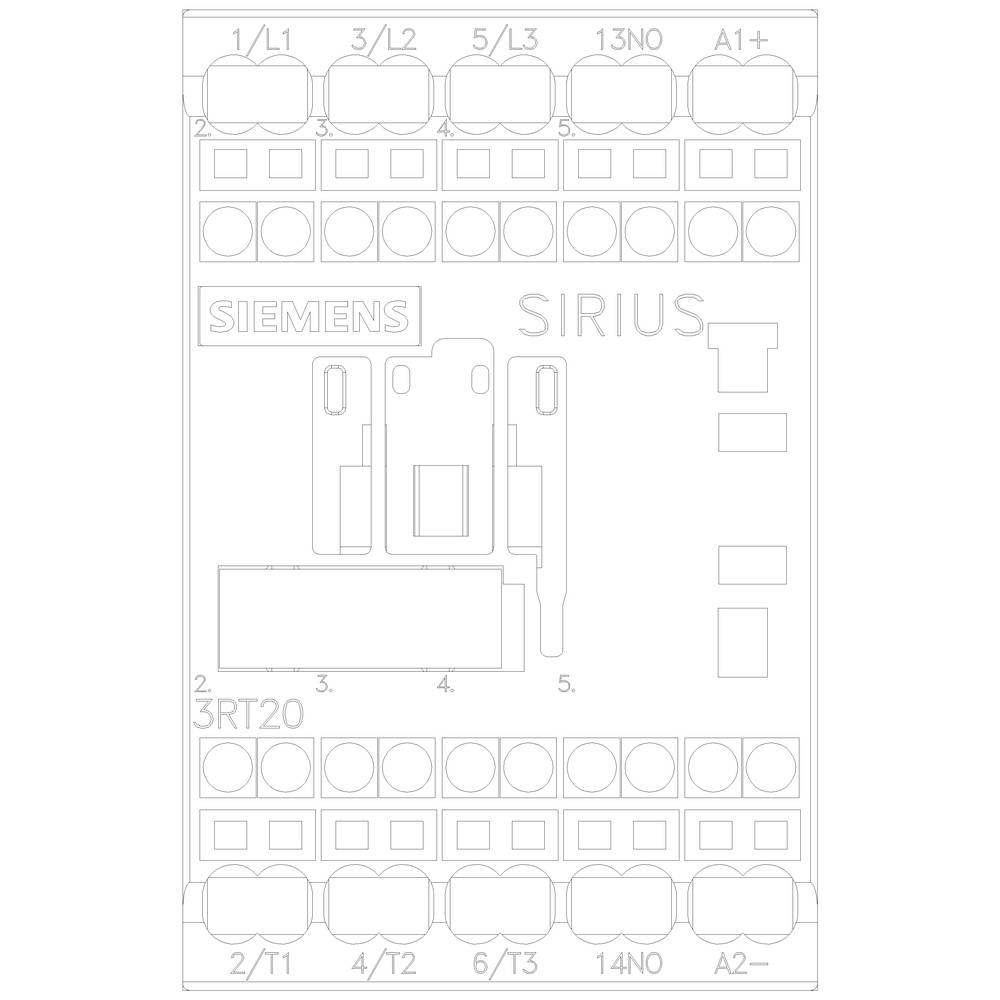

Kopplingsschema för Siemens SIRIUS 3RT20 styrning med numrerade klämanslutningar och hänvisningar till ingångs- och utgångspunkter.

1/6

Liknande avbildning

Typ av produkt

Ledningskontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Anslutning

Fjäderdraganslutning

Typ

3RT2017-2JB41

Datablad (PDF)

Leverans tis. 6 okt.

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningstyp: DC
Ledararea enkeltrådig eller flertrådig: 4 mm²
Ledararea fintrådig: 2,5 mm²

Typ av produkt: Ledningskontaktor

Typ: 3RT2017-2JB41

Konstruktionsstorlek: S00

Antal poler: 3-polig

Kontakttyp: 3 NO

Nominell spänning: 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Anslutning: Fjäderdraganslutning

Mekanisk livslängd: 3000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 70 mm

Djup: 73 mm

Mått.: (B x H x D) 45 x 70 x 73 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 8.5 A

: 5.516

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1743321 Siemens 3RT2017-2JB41 Ledningskontaktor 3 NO 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1743321 Siemens 3RT2017-2JB41 Ledningskontaktor 3 NO 690 V/AC 1 st

Beskrivning

Skydd, AC-3 12 A, 5,5 kW / 400 V 1 S, DC 24 V 0,7,25*US med diod, 3-polig storlek S00, fjäderbelastad anslutning för SPS-utgångar koppel kontaktor SIRIUS 3RT2 för omkoppling av motorer och av hjälp- och styrströmkretsar som utformats för att passa för direkt anslutning till elektroniska styrsystem. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Denna text är maskinöversatt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
