Siemens 3RT2017-2FB41 Ledningskontaktor 3 NO 690 V/AC 1 st

En svart elektrisk kontaktor från Siemens med påskriften 'SIRIUS'. Anslutningar för elektrisk ledningsdragning är synliga.

Liknande avbildning

Industriella datorhöljen med öppna och stängda delar. Utanför till höger regnar det, vatten droppar längs fönstret.

Diagrammet visar elektriska kopplingsanordningar och anslutningar, där siffror markerar komponenter. Förklarar kontaktorer, kopplingskontakter och kabeldragning.

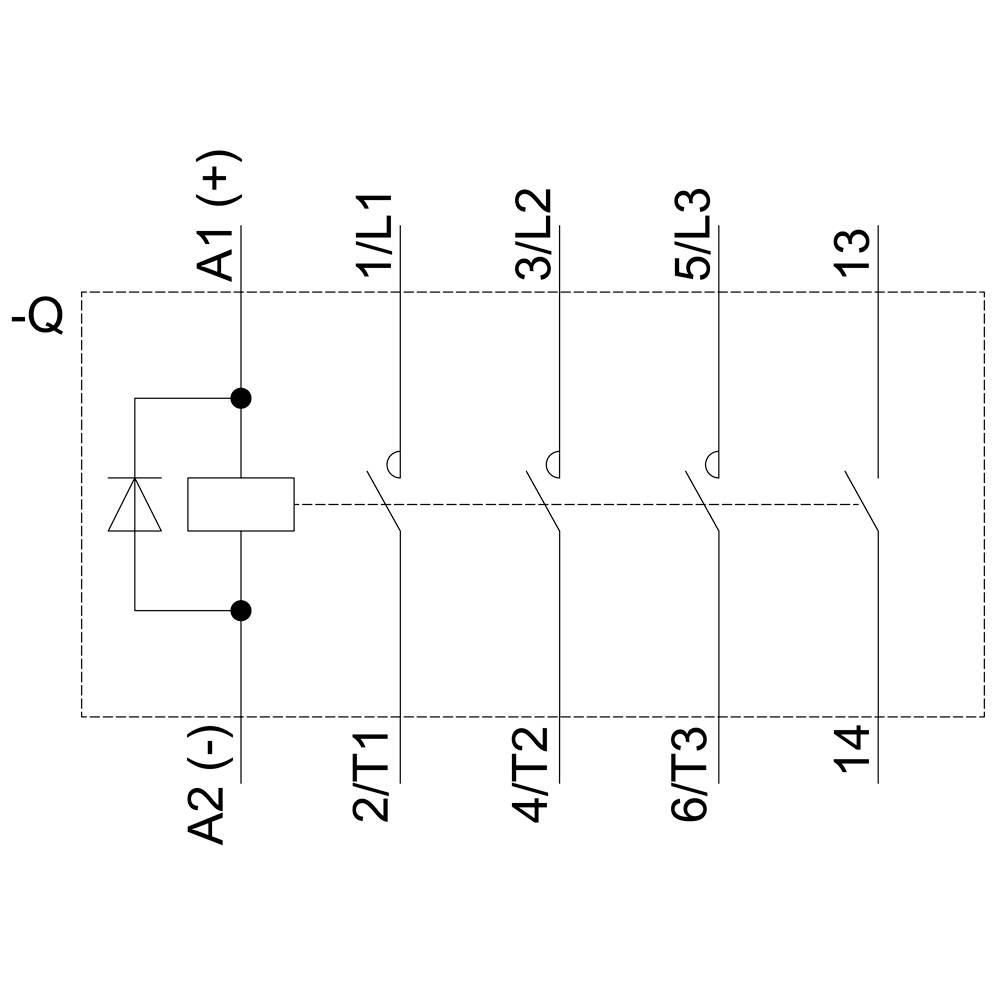

Kopplingsschema för ett trefasigt relä med ingångar A1 (+), A2 (-) och utgångar 1/L1, 3/L2, 5/L3. Switchar 2/T1, 4/T2, 6/T3 öppnar/stänger.

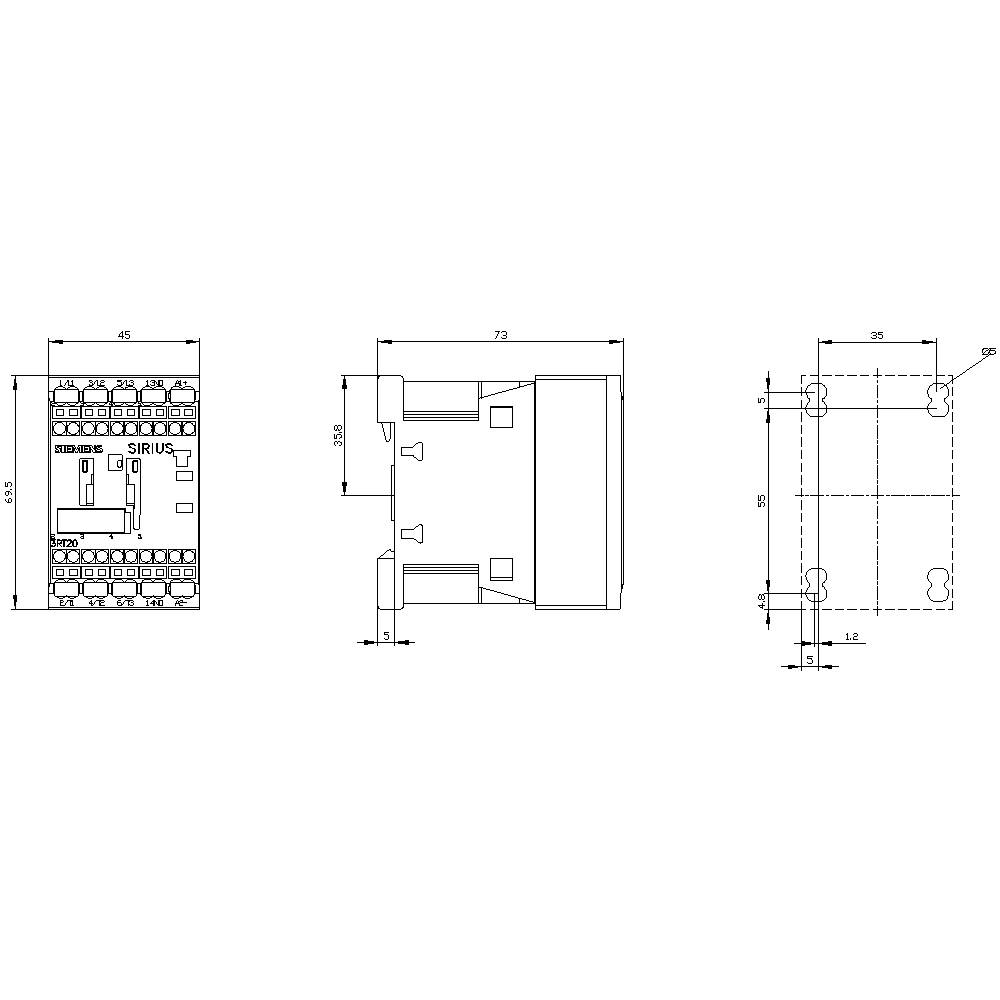

Teknisk ritning av en elektronisk komponent, visar tre vyer med mått: frontvy, sidovy och ovanifrånvy.

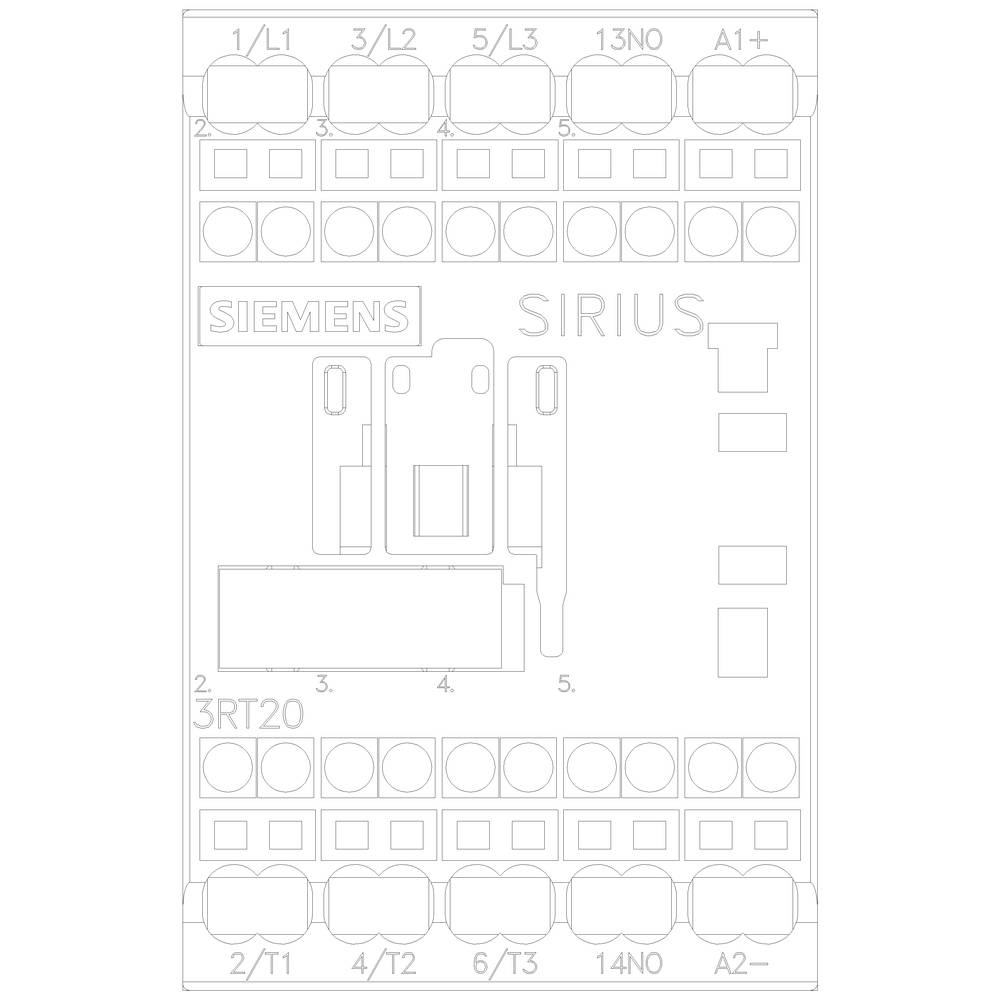

Diagram över en Siemens SIRIUS 3RT20 kontaktor med anslutningsklämmor för L1, L2, L3 och styranslutningar längst ned.

1/6

Liknande avbildning

Typ av produkt

Ledningskontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Anslutning

Fjäderdraganslutning

Typ

3RT2017-2FB41

Datablad (PDF)

Leverans fre. 2 okt.

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Elektronisk kontaktor

Viktig information!

Tekniska specifikationer

Spänningstyp: DC
Ledararea enkeltrådig eller flertrådig: 4 mm²
Ledararea fintrådig: 2,5 mm²

Typ av produkt: Ledningskontaktor

Typ: 3RT2017-2FB41

Konstruktionsstorlek: S00

Antal poler: 3-polig

Kontakttyp: 3 NO

Nominell spänning: 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Anslutning: Fjäderdraganslutning

Mekanisk livslängd: 3000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 70 mm

Djup: 73 mm

Mått.: (B x H x D) 45 x 70 x 73 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 8.5 A

: 5.516

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 1743289 Siemens 3RT2017-2FB41 Ledningskontaktor 3 NO 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1743289 Siemens 3RT2017-2FB41 Ledningskontaktor 3 NO 690 V/AC 1 st

Beskrivning

Skydd, AC-3 12 A, 5,5 kW / 400 V 1 S, DC 24 V med diod, 3-polig storlek S00, fjäderbelastad anslutningseffekt kontaktor SIRIUS 3RT2 för omkoppling av motorer. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Den ger 22.32 för varje tillämpning optimal anslutning till styrning (parallell, via ASi eller IO-Link). Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. De finns i olika storlekar och i ett stort effektområde i AC- och DC-manövrering. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Det omfattande tillbehör som t.ex. hjälpbrytare, utlösare etc. är enhetlig för alla modellstorlekar. De tillgängliga anslutning komponenter, funktionsmodul och einspeisesystem SIRIUS 3RV29 minskar kablagekrävande behov avsevärt. Kontaktorer 3RT2 löser beprövade serie 3RT1 (upp till 55 kW). Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Denna text är maskinöversatt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
