Siemens 3RT2017-1BM42 Ledningskontaktor 3 NO 690 V/AC 1 st

En Siemens Sirius-kontaktor, en elektrisk komponent för styrning av omkopplingsförlopp i industriella tillämpningar.

Liknande avbildning

En blick in i ett elskåp med elektroniska komponenter på vänster sida och ett regnvått fönster med oskärpa av maskiner i bakgrunden till höger.

Diagrammet visar en elektrisk krets med switchar och klämmor. Etiketterna förklarar anslutningarna och komponenternas funktioner.

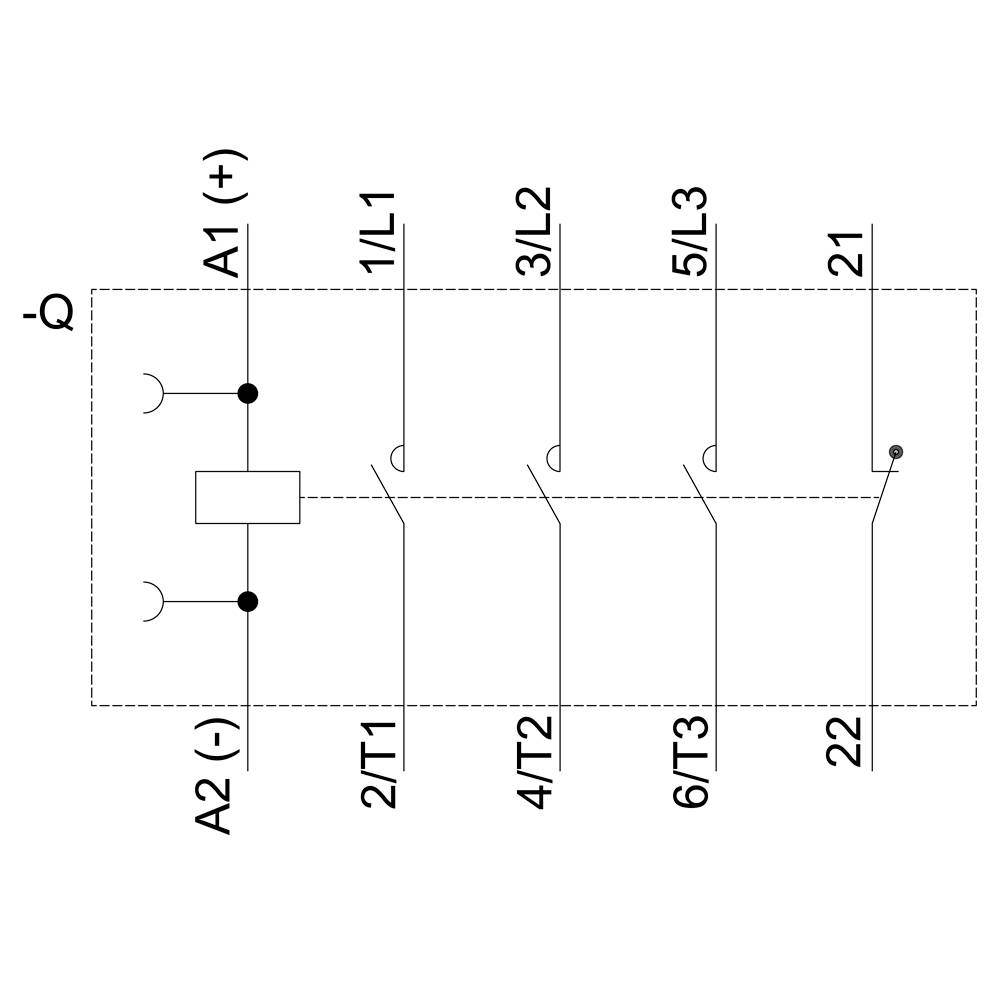

Kopplingsschema för en kontaktor med spoleanslutningar A1, A2 och flera kontaktanslutningar (1/L1, 3/L2, 5/L3).

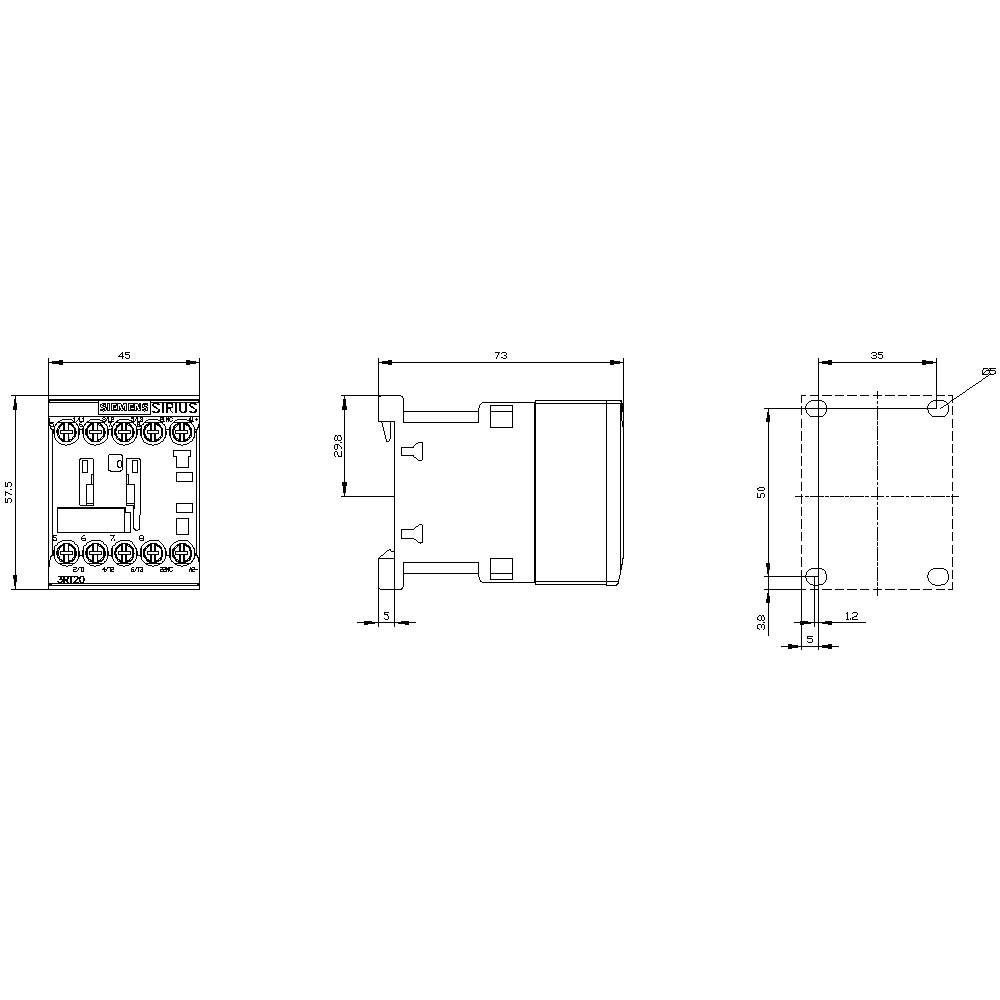

Teknisk ritning av ett skyddande komponentsystem med detaljerade mått och märkningar i tre vyer: fram-, sido- och ovanifrånvy.

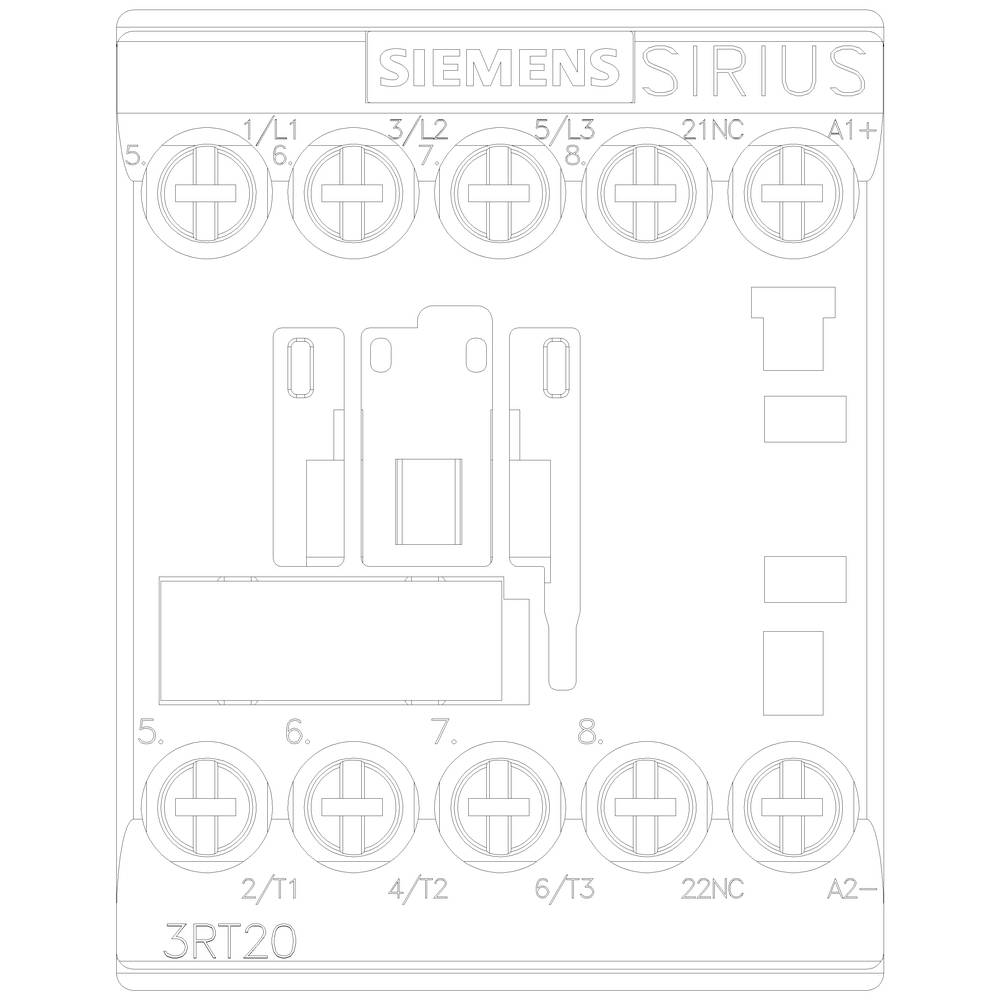

'Kontaktorenhet Siemens SIRIUS 3RT20' visar anslutningsklämmor, kopplingsymbol och modellnummer.

1/6

Liknande avbildning

Typ av produkt

Ledningskontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Anslutning

Skruv

Typ

3RT2017-1BM42

Datablad (PDF)

Leverans tis. 6 okt.

Antal

Styck

Toal (872,00 kr / stycken)

872,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningstyp: DC
Ledararea enkeltrådig eller flertrådig: 4 mm²
Ledararea fintrådig: 2,5 mm²

Typ av produkt: Ledningskontaktor

Typ: 3RT2017-1BM42

Konstruktionsstorlek: S00

Antal poler: 3-polig

Kontakttyp: 3 NO

Nominell spänning: 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Anslutning: Skruv

Mekanisk livslängd: 3000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 58 mm

Djup: 73 mm

Mått.: (B x H x D) 45 x 58 x 73 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 220-220 V

: Screw connection

: DC

: 8.5 A

: 5.516

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1702202 Siemens 3RT2017-1BM42 Ledningskontaktor 3 NO 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1702202 Siemens 3RT2017-1BM42 Ledningskontaktor 3 NO 690 V/AC 1 st

Beskrivning

Skydd, AC-3 12 A, 5,5 kW / 400 V 1 O, DC 220 V 3-polig, storlek S00 skruvanslutning Skydd SIRIUS 3RT2 för omkoppling av motorer. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Den ger 22.32 för varje tillämpning optimal anslutning till styrning (parallell, via ASi eller IO-Link). Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. De finns i olika storlekar och i ett stort effektområde i AC- och DC-manövrering. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Det omfattande tillbehör som t.ex. hjälpbrytare, utlösare etc. är enhetlig för alla modellstorlekar. De tillgängliga anslutning komponenter, funktionsmodul och einspeisesystem SIRIUS 3RV29 minskar kablagekrävande behov avsevärt. Kontaktorer 3RT2 löser beprövade serie 3RT1 (upp till 55 kW). Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Denna text är maskinöversatt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
