Siemens 3RT2016-2AP01 Ledningskontaktor 3 NO 690 V/AC 1 st

En elektrisk kontaktor från Siemens ur SIRIUS-serien, modell 3RT2016, svart hölje med flera anslutningsklämmor på framsidan.

Liknande avbildning

En öppen elskåp med elektrisk utrustning står i ett rum. I bakgrunden regnar det mot ett fönster, utanför syns oskarp industriell utrustning.

Elektriskt kopplingsskåpsuppbyggnad: Diagram visar olika kopplingsapparater och deras anslutningar, med numrerade beskrivningar och symboler för funktionella detaljer.

Schematisk framställning av ett kopplingsschema med elektriska kontakter: A1, A2, 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 13, 14.

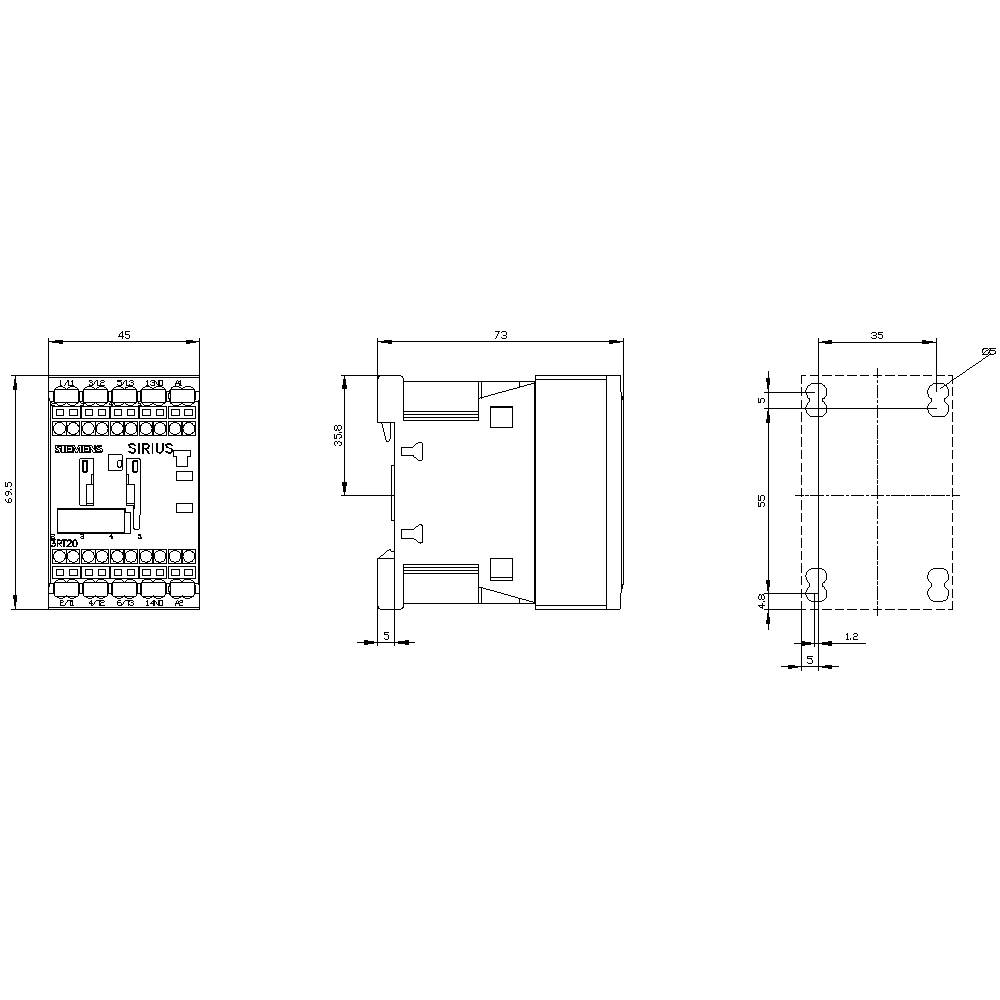

Teknisk ritning av en elektrisk reläenhet med front-, sido- och ovanifrånvy. Detaljerade måttuppgifter i millimeter.

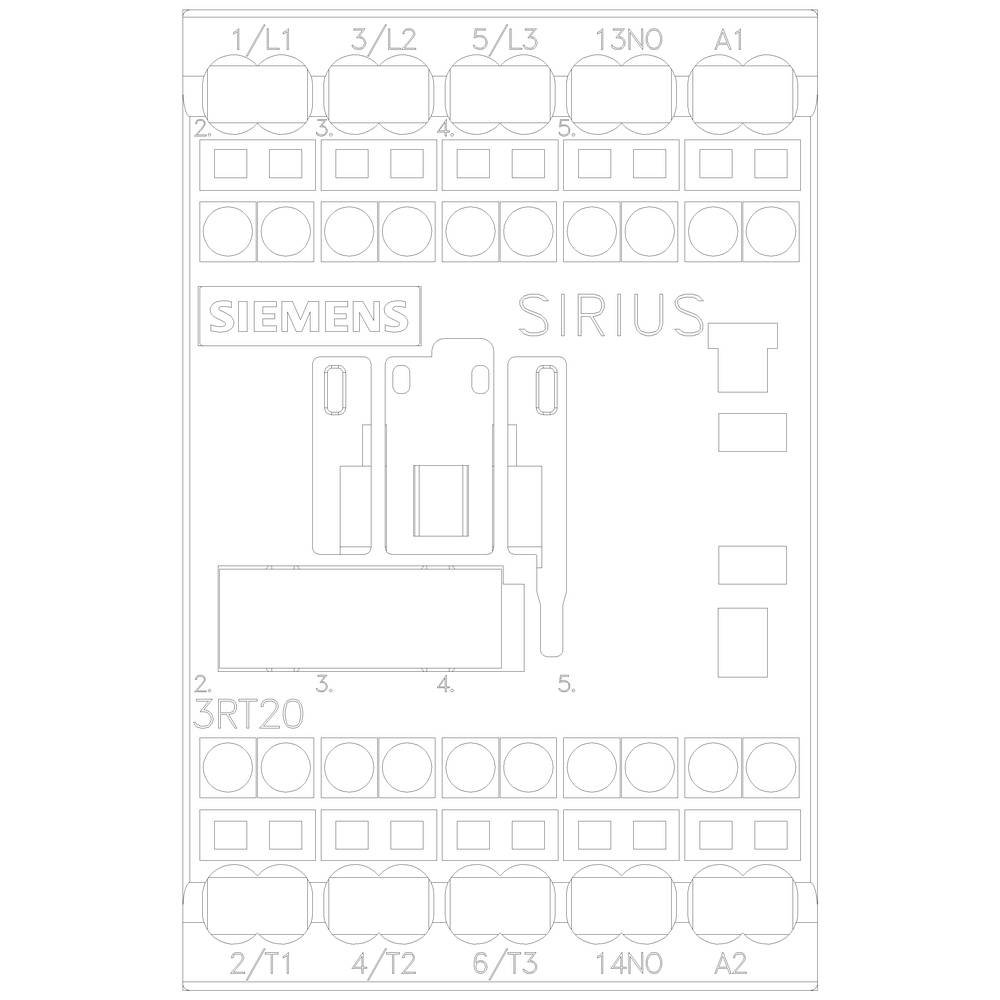

'Kopplingsschema för en Siemens SIRIUS 3RT20 kontaktor med anslutningar: 1/L1, 3/L2, 5/L3, 13NO, A1, 2/T1, 4/T2, 6/T3, 14NO, A2.'

1/6

Liknande avbildning

Typ av produkt

Ledningskontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Anslutning

Fjäderdraganslutning

Typ

3RT2016-2AP01

Datablad (PDF)

Leverans tor. 24 sep.

10 Styck

Antal

Styck

Toal (600,00 kr / stycken)

600,00 kr

exkl. moms

Endast 10 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningstyp: AC
Ledararea enkeltrådig eller flertrådig: 4 mm²
Ledararea fintrådig: 2,5 mm²

Typ av produkt: Ledningskontaktor

Typ: 3RT2016-2AP01

Konstruktionsstorlek: S00

Antal poler: 3-polig

Kontakttyp: 3 NO

Nominell spänning: 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Anslutning: Fjäderdraganslutning

Mekanisk livslängd: 3000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 70 mm

Djup: 73 mm

Mått.: (B x H x D) 45 x 70 x 73 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 230-230 V

: 230-230 V

: Spring clamp connection

: AC

: 8.5 A

: 3.677

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1731348 Siemens 3RT2016-2AP01 Ledningskontaktor 3 NO 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1731348 Siemens 3RT2016-2AP01 Ledningskontaktor 3 NO 690 V/AC 1 st

Beskrivning

Skydd, AC-3 9 A, 4 kW / 400 V 1 S, AC 230 V, 50 / 60 Hz, 3-polig, storlek S00 fjäderbelastad anslutningseffekt kontaktor SIRIUS 3RT2 för omkoppling av motorer. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Den ger 22.32 för varje tillämpning optimal anslutning till styrning (parallell, via ASi eller IO-Link). Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. De finns i olika storlekar och i ett stort effektområde i AC- och DC-manövrering. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Det omfattande tillbehör som t.ex. hjälpbrytare, utlösare etc. är enhetlig för alla modellstorlekar. De tillgängliga anslutning komponenter, funktionsmodul och einspeisesystem SIRIUS 3RV29 minskar kablagekrävande behov avsevärt. Kontaktorer 3RT2 löser beprövade serie 3RT1 (upp till 55 kW). Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Denna text är maskinöversatt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
