Siemens 3RT2016-2AH02 Ledningskontaktor 3 NO 690 V/AC 1 st

En svart Siemens Sirius-industriell kontaktor med olika anslutningar och märkningar, avsedd för styrning av elektriska enheter.

Liknande avbildning

Ett öppet elskåp visar kablar och maskinkomponenter. Vänster sida har omkopplare och styrelement; höger sida har en våt glasruta.

Kopplingsschema för elektrisk ledningsdragning med kontaktorkomponenter. Numrerade komponenter och ledningar är beskrivna med sina funktioner.

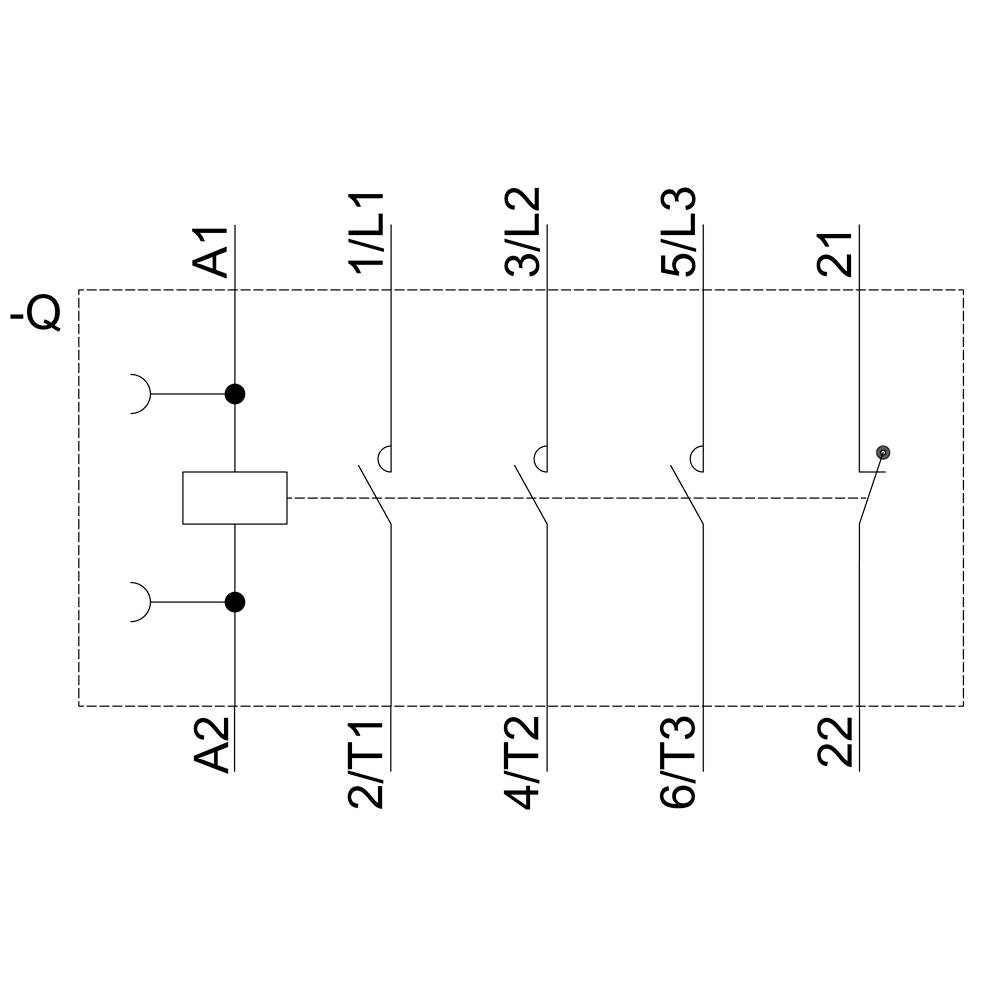

Kopplingsschema för en kontaktor: Sex kopplingskontak ter (1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3) och styrkretsar (A1, A2, 21, 22) visade.

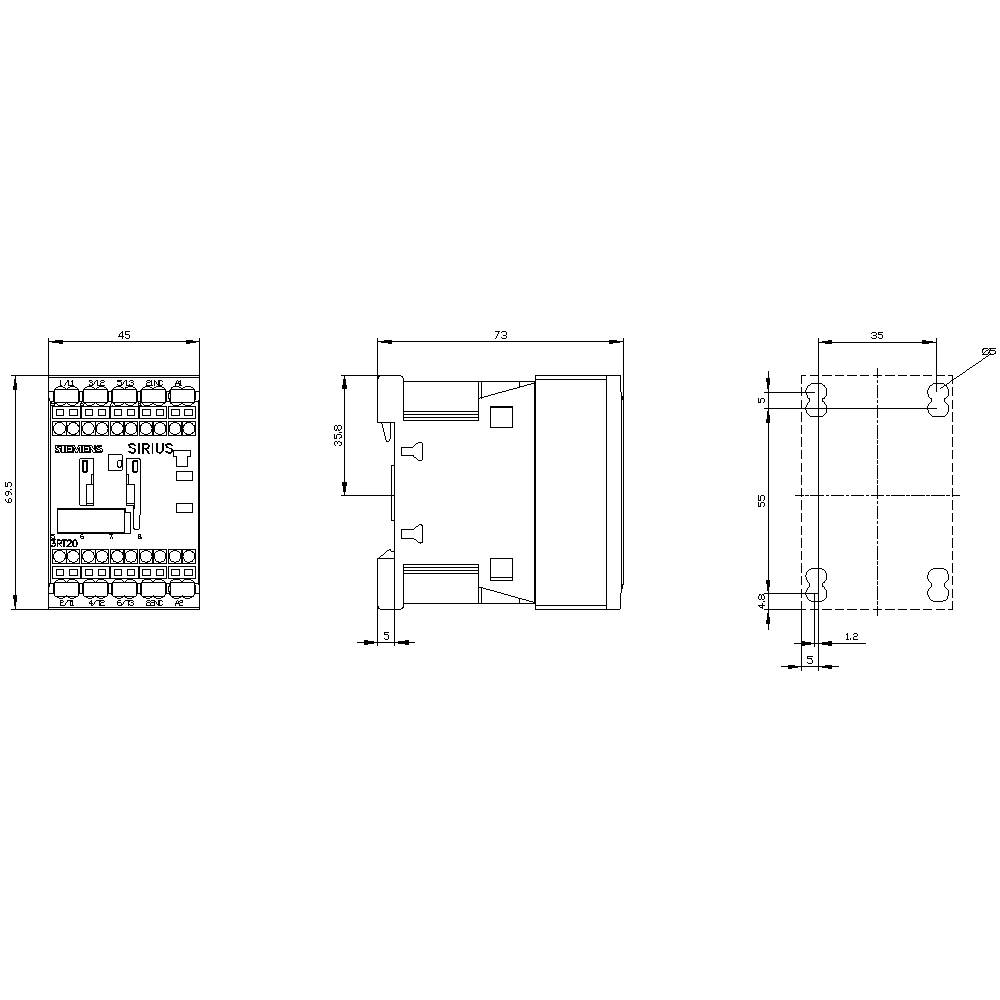

Teknisk ritning av en elektroteknisk komponent med fram-, sido- och toppvy. Mått angivna i millimeter.

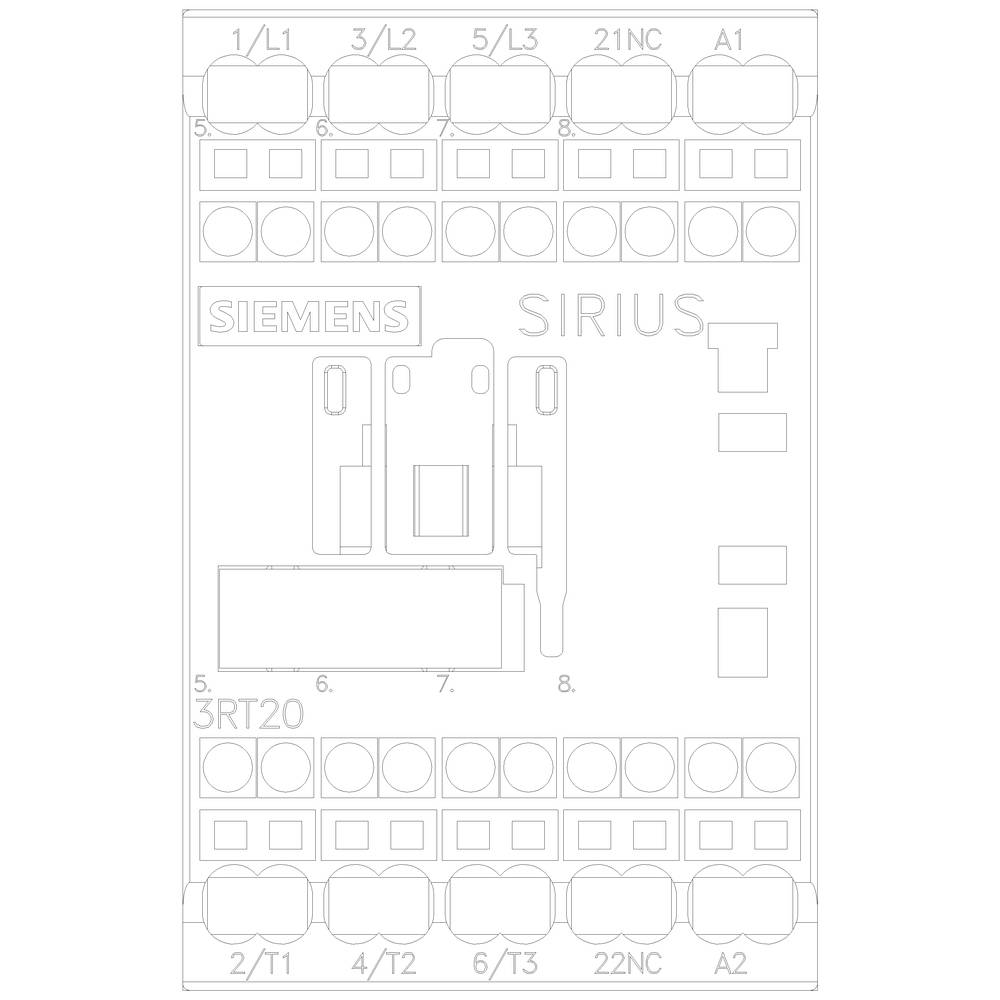

Diagram över en Siemens SIRIUS kopplingsapparat, modellnummer 3RT20, visar anslutningspunkter för elektriska förbindelser.

1/6

Liknande avbildning

Typ av produkt

Ledningskontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Anslutning

Fjäderdraganslutning

Typ

3RT2016-2AH02

Datablad (PDF)

Leverans mån. 5 okt.

Antal

Styck

Toal (600,00 kr / stycken)

600,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningstyp: AC
Ledararea enkeltrådig eller flertrådig: 4 mm²
Ledararea fintrådig: 2,5 mm²

Typ av produkt: Ledningskontaktor

Typ: 3RT2016-2AH02

Konstruktionsstorlek: S00

Antal poler: 3-polig

Kontakttyp: 3 NO

Nominell spänning: 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Anslutning: Fjäderdraganslutning

Mekanisk livslängd: 3000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 70 mm

Djup: 73 mm

Mått.: (B x H x D) 45 x 70 x 73 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: Spring clamp connection

: AC

: 8.5 A

: 3.67749375

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1749639 Siemens 3RT2016-2AH02 Ledningskontaktor 3 NO 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1749639 Siemens 3RT2016-2AH02 Ledningskontaktor 3 NO 690 V/AC 1 st

Beskrivning

Skydd, AC-3 9 A, 4 kW / 400 V AC 48 V, 50 / 60 Hz, 3-polig, storlek S00 fjäderbelastad anslutningseffekt kontaktor SIRIUS 3RT2 för omkoppling av motorer. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Den ger 22.32 för varje tillämpning optimal anslutning till styrning (parallell, via ASi eller IO-Link). Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. De finns i olika storlekar och i ett stort effektområde i AC- och DC-manövrering. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Det omfattande tillbehör som t.ex. hjälpbrytare, utlösare etc. är enhetlig för alla modellstorlekar. De tillgängliga anslutning komponenter, funktionsmodul och einspeisesystem SIRIUS 3RV29 minskar kablagekrävande behov avsevärt. Kontaktorer 3RT2 löser beprövade serie 3RT1 (upp till 55 kW). Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Denna text är maskinöversatt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
