Siemens 3RT2016-1HB41 Ledningskontaktor 3 NO 690 V/AC 1 st

En elektromagnetisk kontaktor från Siemens av serien Sirius, modell 3RT202, för styrning av elektriska kretsar.

Liknande avbildning

En elskåp med öppen dörr avslöjar kablar och strömbrytare; i bakgrunden syns suddiga fabriksmaskiner genom ett regnigt fönster.

Kopplingsschema för elektriska komponenter, visar reläer, klämmor och anslutningar. Numrerade komponenter och teckenförklaring med funktioner.

Kopplingsschema för ett reläer med flera ingångar: A1(+) och A2, utgångar 1/L1 till 6/T3, visar kopplingar och elektriska kontakter.

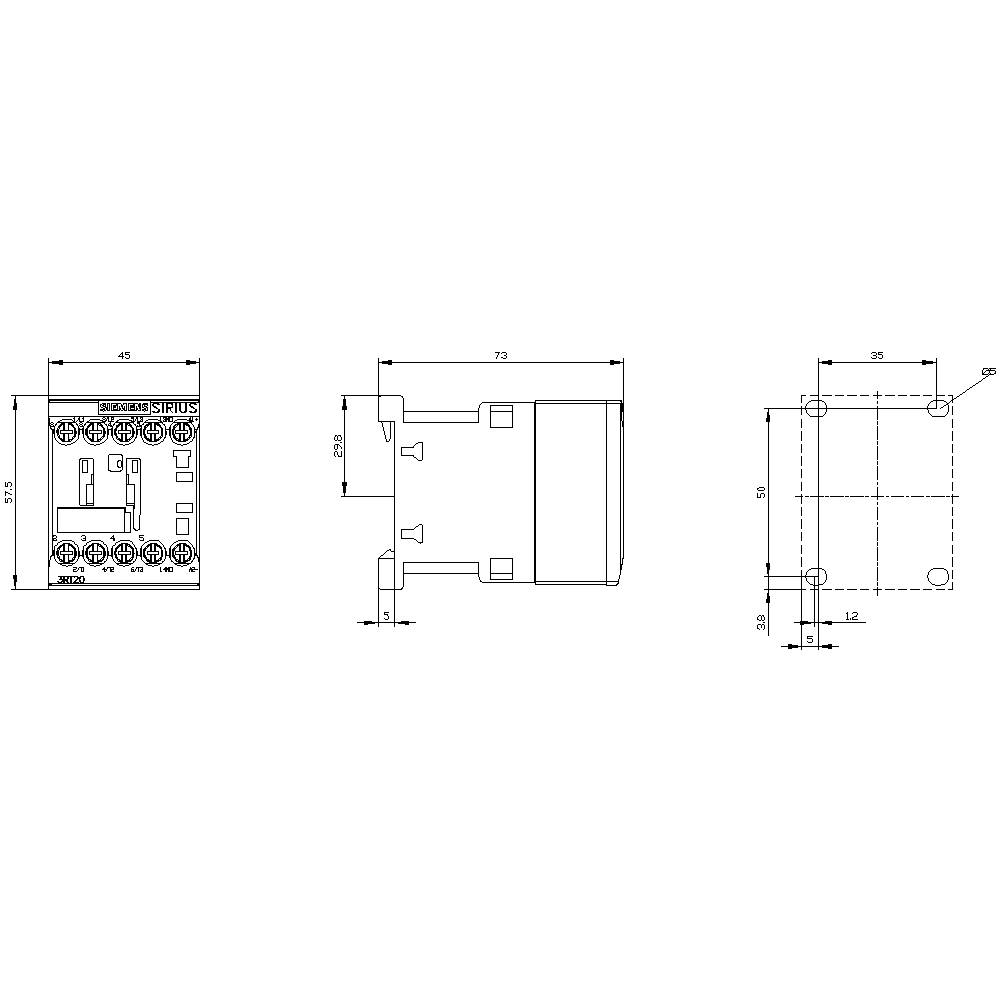

Teknisk ritning av ett elektriskt relä med mått i millimeter. Vy uppifrån och från sidan med detaljerade anslutningspunkter.

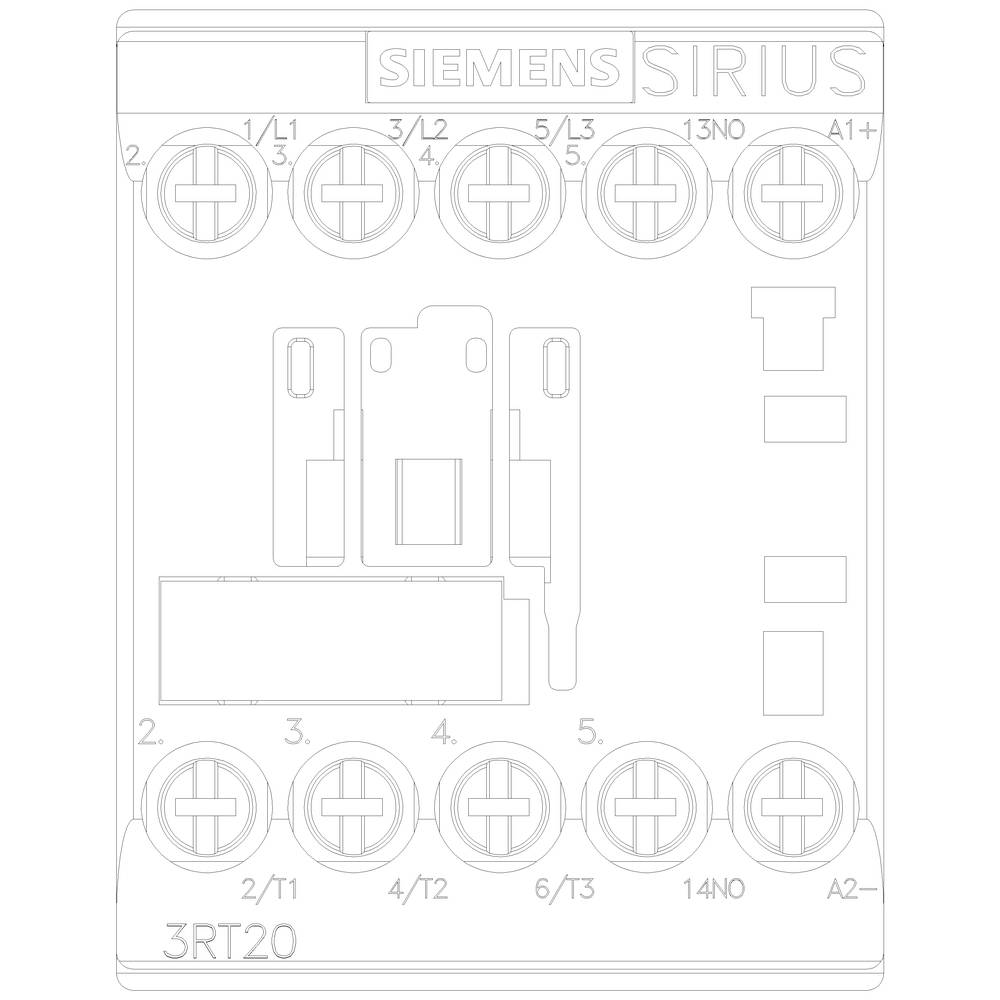

Siemens Sirius 3RT20-kontaktor med märkta anslutningsklämmor och styranslutningar, detaljvy av den elektriska kopplingen.

1/6

Liknande avbildning

Typ av produkt

Ledningskontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Anslutning

Skruv

Typ

3RT2016-1HB41

Datablad (PDF)

Leverans tis. 6 okt.

Antal

Styck

Toal (680,00 kr / stycken)

680,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningstyp: DC
Ledararea enkeltrådig eller flertrådig: 4 mm²
Ledararea fintrådig: 2,5 mm²

Typ av produkt: Ledningskontaktor

Typ: 3RT2016-1HB41

Konstruktionsstorlek: S00

Antal poler: 3-polig

Kontakttyp: 3 NO

Nominell spänning: 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Anslutning: Skruv

Mekanisk livslängd: 3000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 58 mm

Djup: 73 mm

Mått.: (B x H x D) 45 x 58 x 73 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 24-24 V

: Screw connection

: DC

: 8.5 A

: 3.677

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1700732 Siemens 3RT2016-1HB41 Ledningskontaktor 3 NO 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1700732 Siemens 3RT2016-1HB41 Ledningskontaktor 3 NO 690 V/AC 1 st

Beskrivning

Skydd, AC-3 9 A, 4 kW / 400 V 1 S, DC 24 V 0,7,25* US, 3-polig, storlek S00, skruvanslutning lämplig för SPS-utgångar koppel kontaktor SIRIUS 3RT2 för omkoppling av motorer och av hjälp- och styrströmkretsar som utformats för att passa för direkt anslutning till elektroniska styrsystem. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Denna text är maskinöversatt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
