Siemens 3RT2016-1AK62 Ledningskontaktor 3 NO 690 V/AC 1 st

Siemens industrirelä av modell 'SIRIUS 3RT20', mörkblå-grå framsida, sex anslutningsklämmor ovanpå, fyra nedtill.

Liknande avbildning

En blick in i ett industriellt elskåp med elektroniska komponenter till vänster och en våt glasfront på en produktionsmaskin till höger.

Kopplingsschema visar olika elektriska komponenter, deras funktioner och anslutningssätt. Innehåller omkopplare, reläer och förbindelsebryggor med numrerade förklaringar.

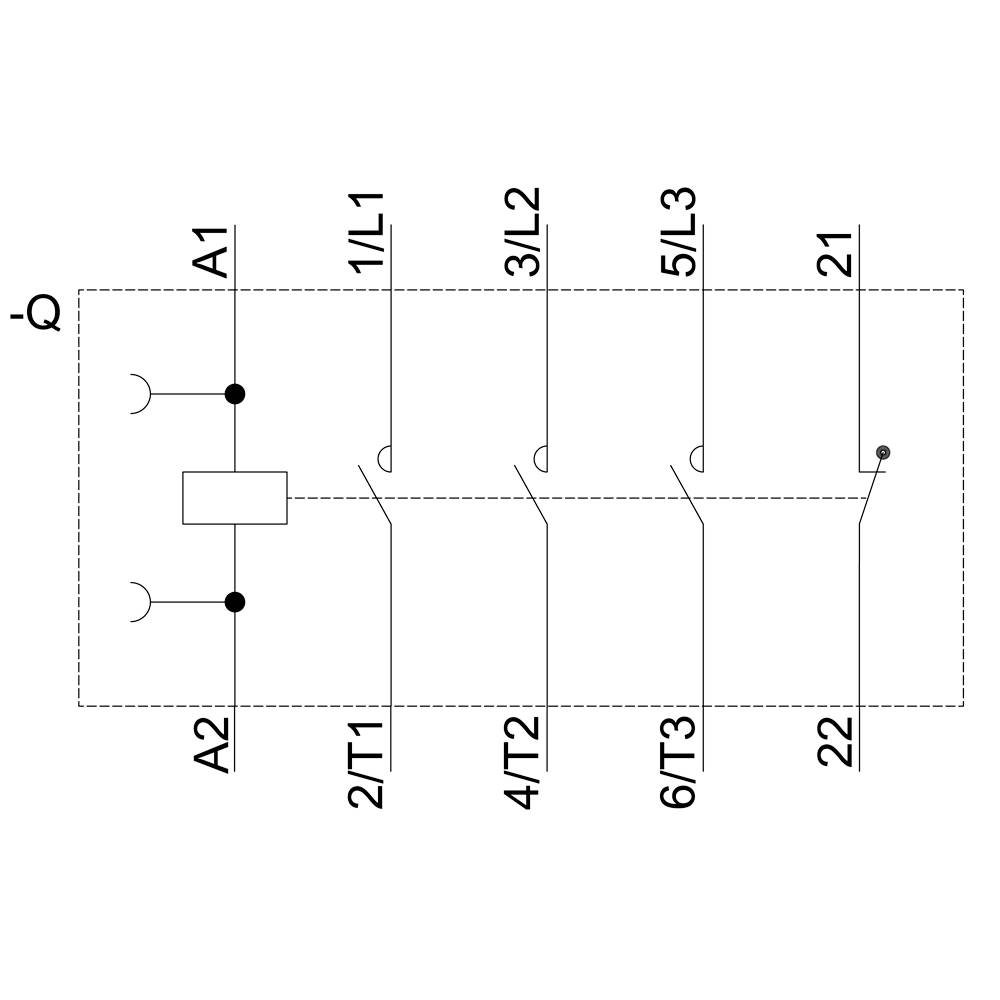

Principschema för en elektrisk kontakt: 6 kontakter visar strömflödet genom omkopplarna 2/T1, 4/T2, 6/T3 med omkoppling till kontakter 2/1 och 2/2.

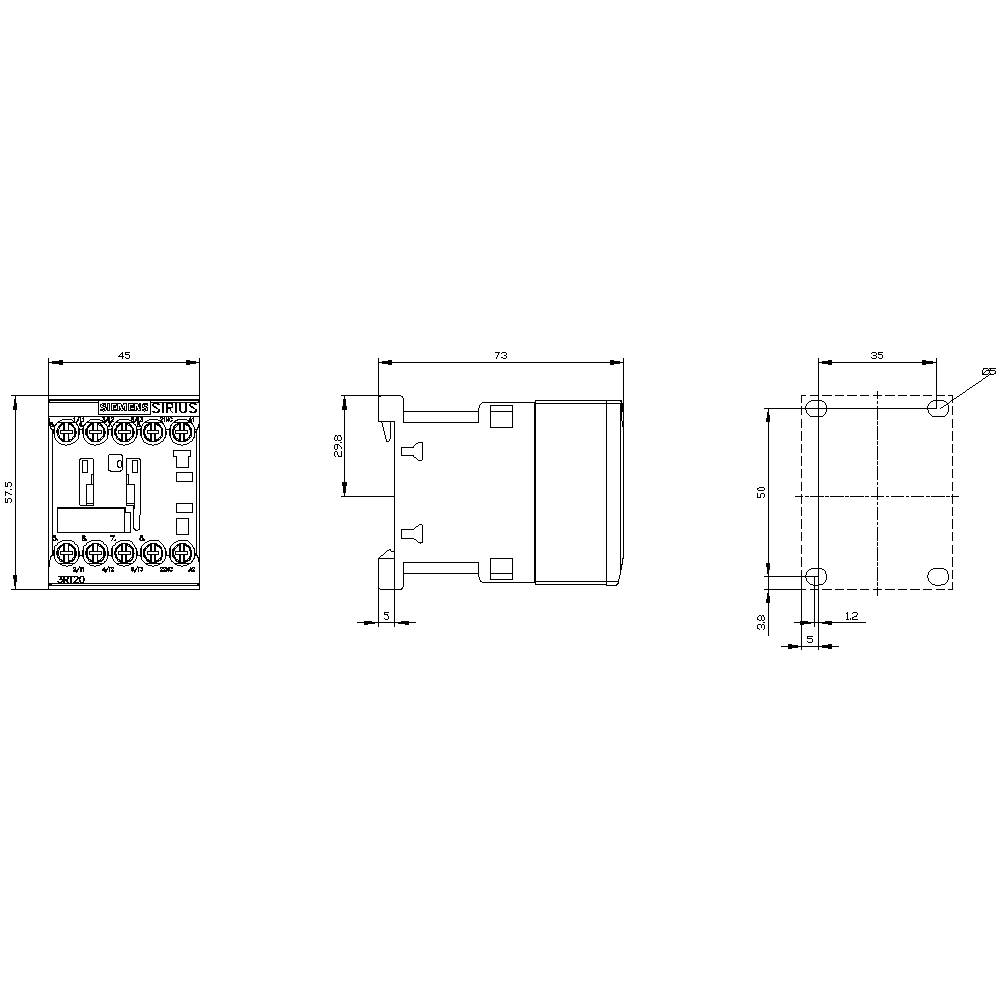

Teknisk ritning av en komponent med tre vyer. Dimensionerna är angivna, inklusive längder och bredder i millimeter.

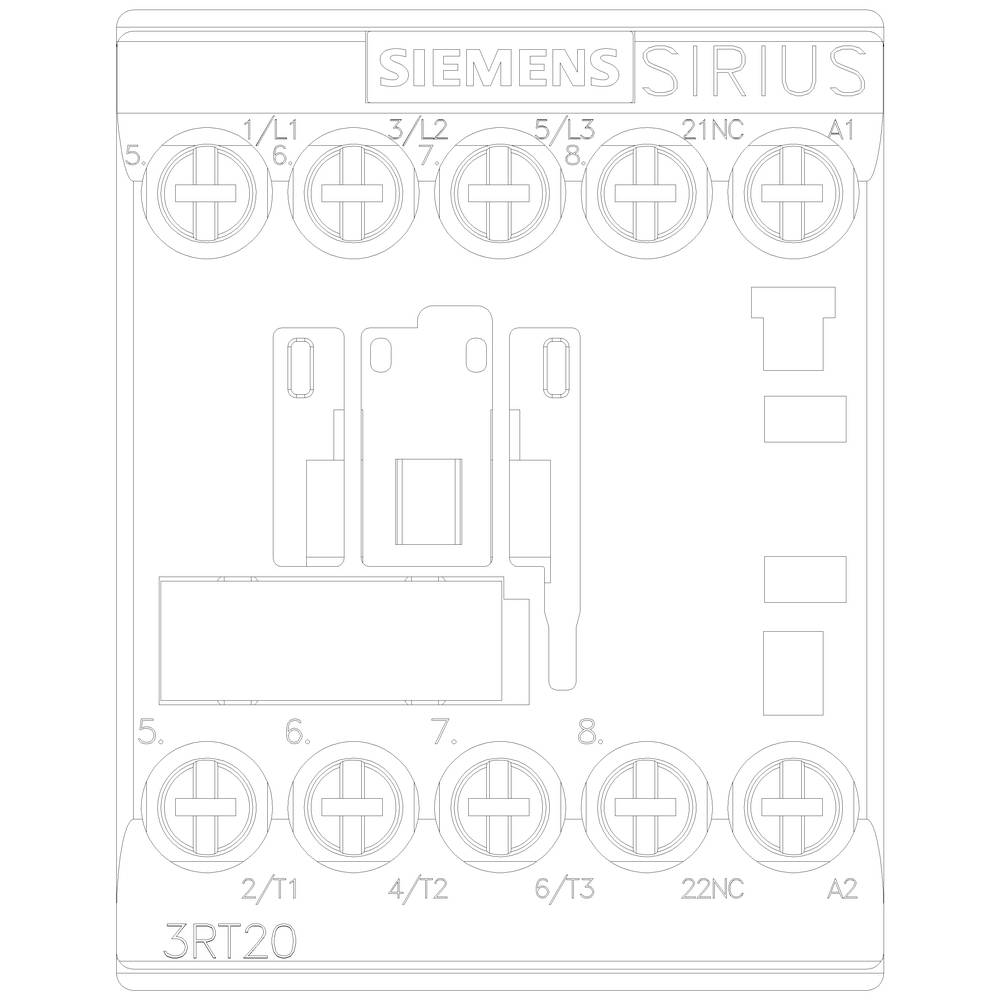

'Kopplingsschema för en Siemens SIRIUS kontaktor, modell 3RT20. Visar anslutningar och märkningar för elektrisk ledningsdragning.'

1/6

Liknande avbildning

Typ av produkt

Ledningskontaktor

Antal poler

3-polig

Nominell spänning

690 V/AC

Anslutning

Skruv

Typ

3RT2016-1AK62

Datablad (PDF)

Leverans fre. 2 okt.

Antal

Styck

Toal (600,00 kr / stycken)

600,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Elektronisk kontaktor

Viktig information!

Tekniska specifikationer

Spänningstyp: AC
Ledararea enkeltrådig eller flertrådig: 4 mm²
Ledararea fintrådig: 2,5 mm²

Typ av produkt: Ledningskontaktor

Typ: 3RT2016-1AK62

Konstruktionsstorlek: S00

Antal poler: 3-polig

Kontakttyp: 3 NO

Nominell spänning: 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Anslutning: Skruv

Mekanisk livslängd: 3000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 58 mm

Djup: 73 mm

Mått.: (B x H x D) 45 x 58 x 73 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: Screw connection

: AC

: 8.5 A

: 3.67749375

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 1700909 Siemens 3RT2016-1AK62 Ledningskontaktor 3 NO 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1700909 Siemens 3RT2016-1AK62 Ledningskontaktor 3 NO 690 V/AC 1 st

Beskrivning

Skydd, AC-3 9 A, 4 kW / 400 V 1 O, AC 110 V, 50 Hz, 120 V 60 Hz, 3-polig, storlek S00 skruvanslutning Skydd SIRIUS 3RT2 för omkoppling av motorer. Den skydd 3RT2 är en del av SIRIUS Systembaukastens med sina perfekt anpassade produkter. Den övertygar genom stor prestanda vid samtidigt har en kompakt konstruktion och hög kontakt tillförlitlighet. Du kan med andra komponenter i förbrukare förgrening kan kombineras. Många av enheter kombinationer är fabriksinställd testade. Den ger 22.32 för varje tillämpning optimal anslutning till styrning (parallell, via ASi eller IO-Link). Inbyggda hjälpbrytare minskar komplexitet din utformning. Frontsidans anslutningar möjliggör enkel dragning. Den skydd 3RT2 är klimatbeständig, världens godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. De finns i olika storlekar och i ett stort effektområde i AC- och DC-manövrering. Förutom skruvanslutningsteknik finns de genomgående med fjäderkraft anslutning för en snabb, underhållsfria och skakfri anslutning till förfogande. Det omfattande tillbehör som t.ex. hjälpbrytare, utlösare etc. är enhetlig för alla modellstorlekar. De tillgängliga anslutning komponenter, funktionsmodul och einspeisesystem SIRIUS 3RV29 minskar kablagekrävande behov avsevärt. Kontaktorer 3RT2 löser beprövade serie 3RT1 (upp till 55 kW). Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Denna text är maskinöversatt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
