Siemens 3RH2131-1AP00 Kontaktor 230 V/AC 10 A 1 st

Serverrack med öppen dörr, visar organiserade elektroniska komponenter och kablar för nätverkshantering och datakommunikation.

Användningsexempel

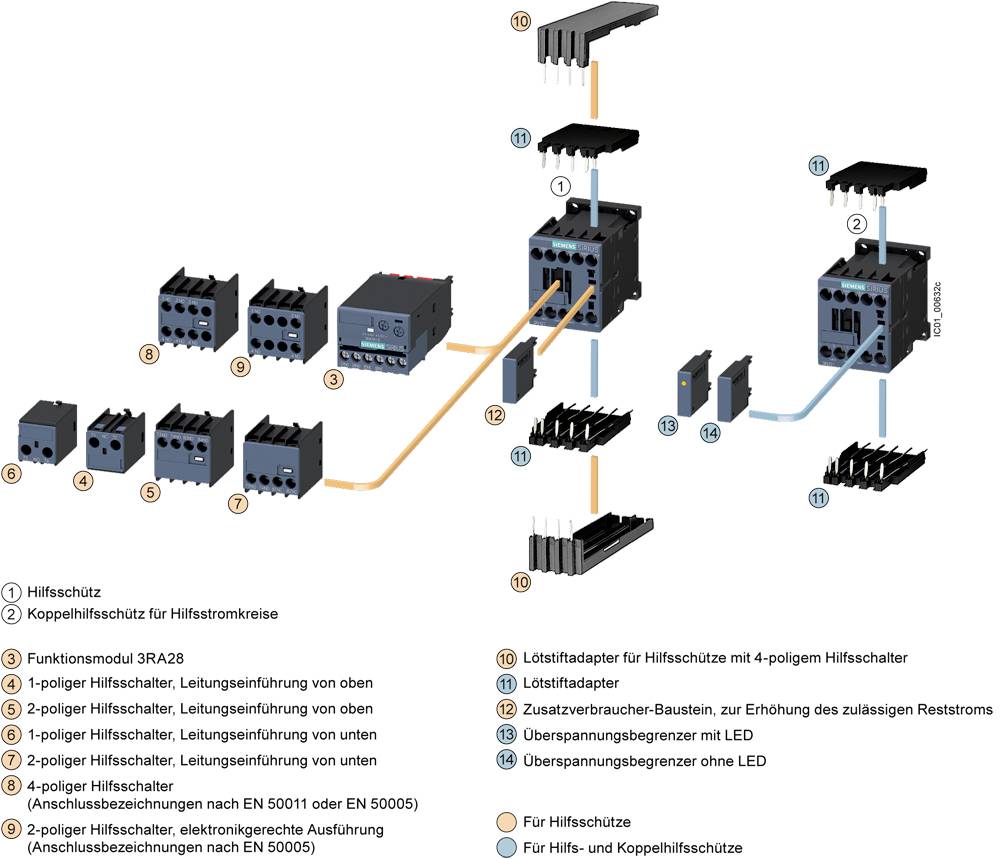

Komponentdiagram för ett hjälpkontaktorsystem, visar olika moduler, deras anslutningar och tillhörande adaptrar i en krets.

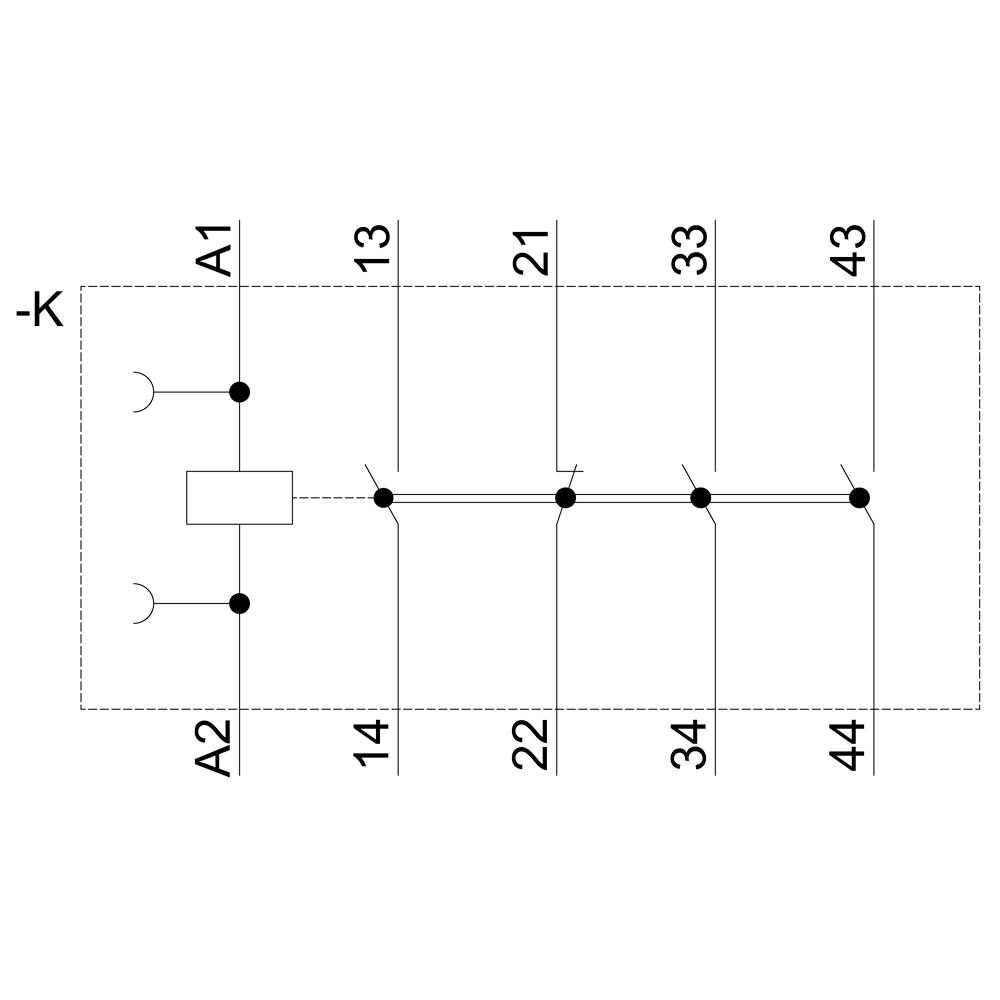

Kopplingsschema visar en relälogik med spoleanslutningar A1 och A2, fyra kopplade kontaktpar mellan 14-44. Diagram för elektrisk styrning.

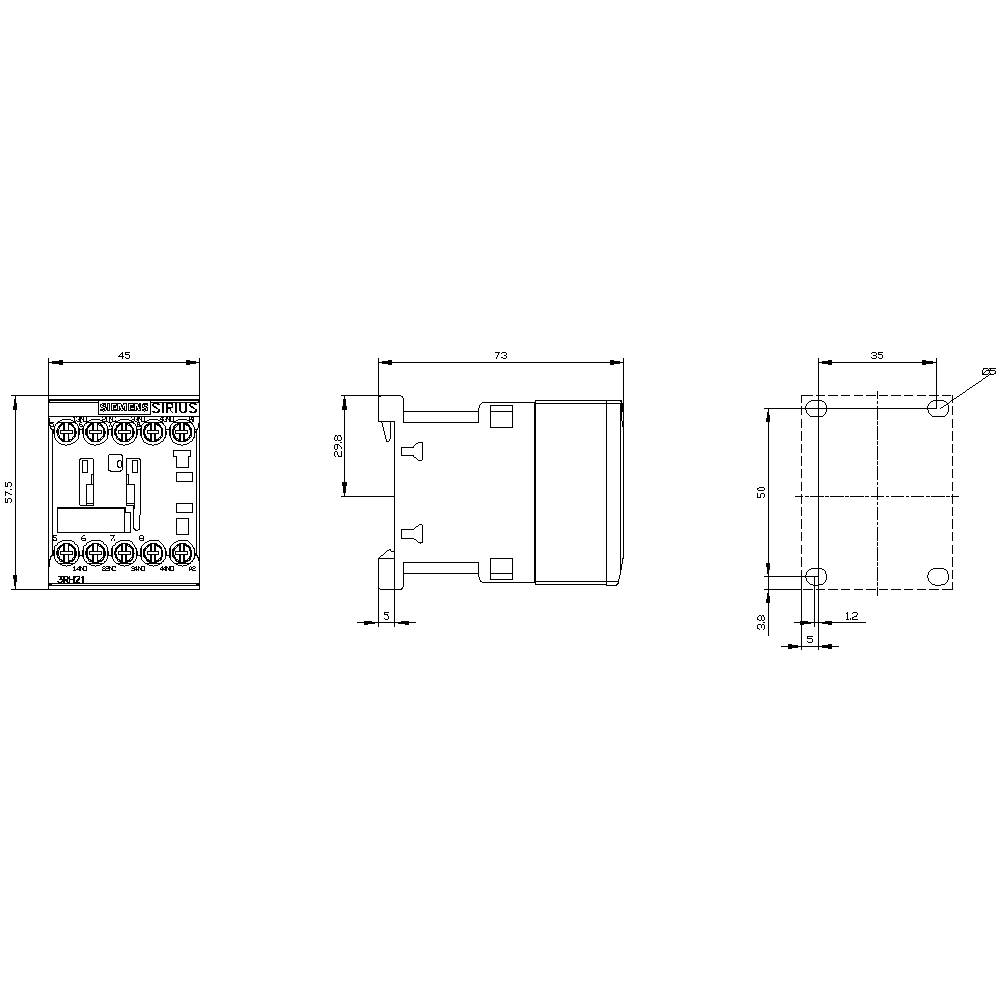

Teknisk ritning av en elektrisk komponent med frontal-, sido- och toppvy. Mått angivna i millimeter.

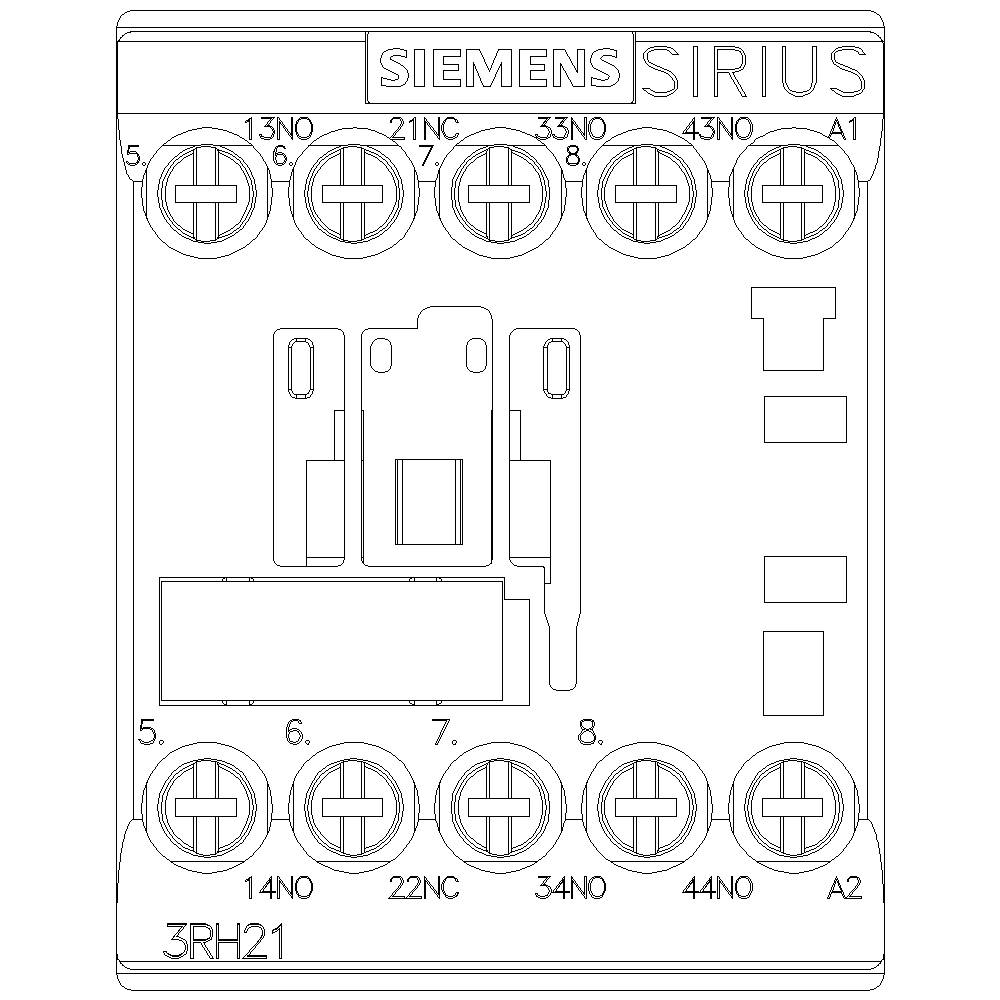

Elektriskt kopplingsdon 'Siemens Sirius 3RH21'. Ovansidan visar kopplingsscheman och anslutningskontakter. Används för styrtillämpningar.

1/5

Användningsexempel

Typ av produkt

Kontaktor

Antal poler

4-polig

Nominell spänning

230 V/AC

Lastström

10 A

Anslutning

Skruvklämma

Datablad (PDF)

Leverans tor. 24 sep.

10 Styck

Antal

Styck

Toal (327,20 kr / stycken)

327,20 kr

exkl. moms

Endast 10 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kontaktor, 3 S + 1 O, AC 230 V, 50 / 60 Hz, storlek S00, skruvanslutning kontaktor SIRIUS 3RH2 för koppling av styrsignaler i styr strömkrets. Den hjälpskydd SIRIUS 3RH2 har normerade anslutning beteckningar och en tillförlitlig och tidsbesparande anslutningsteknik. Genom Ausgangsvervielfaltigung är det möjligt att slå på flera stödfunktioner strömkretsar. Alla kontakter är med Hjälpsystem behövs för safety tillämpningar samt som SUVA-varianter. Den hjälpskydd är klimatbeständig, har ett högt tillförlitlighet och är lämpade för användning över hela världen tack vare motsvarande godkännanden (t.ex. IEC och UL/CSA). De finns i AC- eller DC-manövrering och finns med skruv- eller fjäderbelastad teknik. Grundläggande utförande av hjälpskydd är 4-polig och kan tack vare aufschnappbare hjälpbrytare block upp till 8 polig. Det omfattande tillbehör för skydden 3RT2 för modellskalorna S00 till S3 kan också användas för hjälpskydd 3RH2. Den hjälpskydd 3RH2 löser beprövade serie 3RH1. Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

Typ av produkt: Kontaktor

Typ: 3RH2131-1AP00

Konstruktionsstorlek: S00

Antal poler: 4-polig

Hjälpkontakt typ: 3 NO
1 NC

Nominell spänning: 230 V/AC

Lastström: 10 A

Montageart: DIN-skena

Anslutning: Skruvklämma

Mekanisk livslängd: 3.0E7

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 57.5 mm

Djup: 73 mm

Mått.: (B x H x D) 45 x 57.5 x 73 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: 3

: 1

: 3 A

: 230-230 V

: 230-230 V

: FALSE

: Screw connection

: AC

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 1431144 Siemens 3RH2131-1AP00 Kontaktor 230 V/AC 10 A 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1431144 Siemens 3RH2131-1AP00 Kontaktor 230 V/AC 10 A 1 st

Beskrivning

Hjälpskydd, 3 s + 1 Ö, AC 230 V, 50 / 60 Hz, storlek S00, skruvanslutning reservkontaktor SIRIUS 3RH2 för styrning av styrsignaler i styrkretsen.
Hjälpskydden SIRIUS 3RH2 har standardgodkända anslutningsbeteckningar och en tillförlitlig och tidsbesparande anslutningsteknik. Genom utgångskopiering är det möjligt att samtidigt koppla flera hjälpströmkretsar. Alla kontakter finns även som SUVA-varianter med tvångsstyrning för Safety-användningar. Hjälpskydden är klimatvänliga, har hög kontakttillförlitlighet och är lämpliga för användning över hela världen genom lämpliga godkännanden (t.ex. IEC och UL/CSA).
De finns i AC- eller DC-drift och finns med skruv- eller fjäderdragsteknik. Grundutförandet för hjälpskydden är 4-polig och kan utökas upp till 8 poler med snäppbar hjälpbrytare.
Det omfattande tillbehöret till kontaktorer 3RT2 för storlekarna S00 till S3 kan även användas för hjälpskydden 3RH2.
Stödskydden 3RH2 ersätter den beprövade serien 3RH1.
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
