Siemens 3RH2122-1AP00 Kontaktor 230 V/AC 10 A 1 st

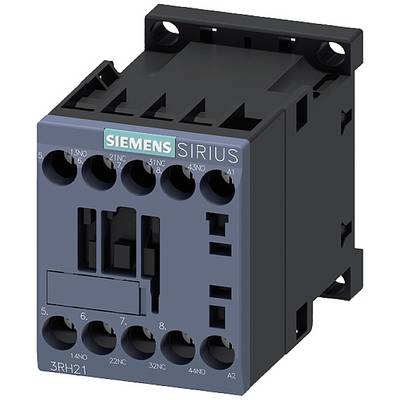

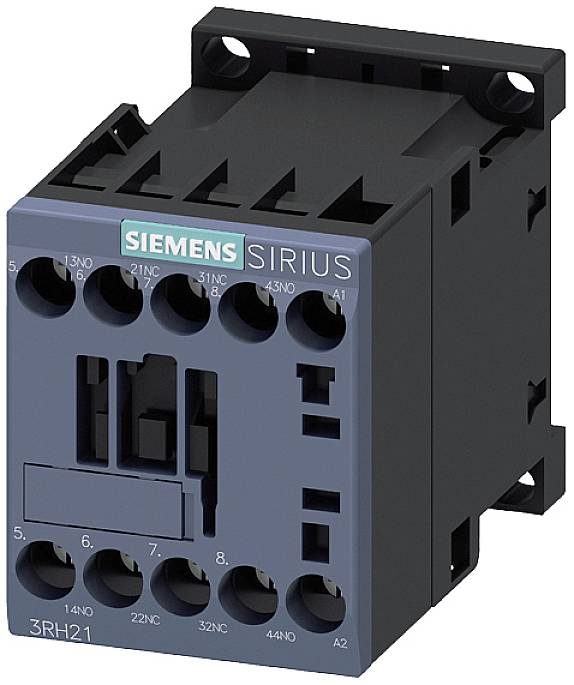

Kontaktor från Siemens-märket ur SIRIUS-serien. Den har flera anslutningsklämmor och används huvudsakligen i styrkretsar.

Ett öppet elskåp med flera hyllor fulla av elektriska komponenter och kablar.

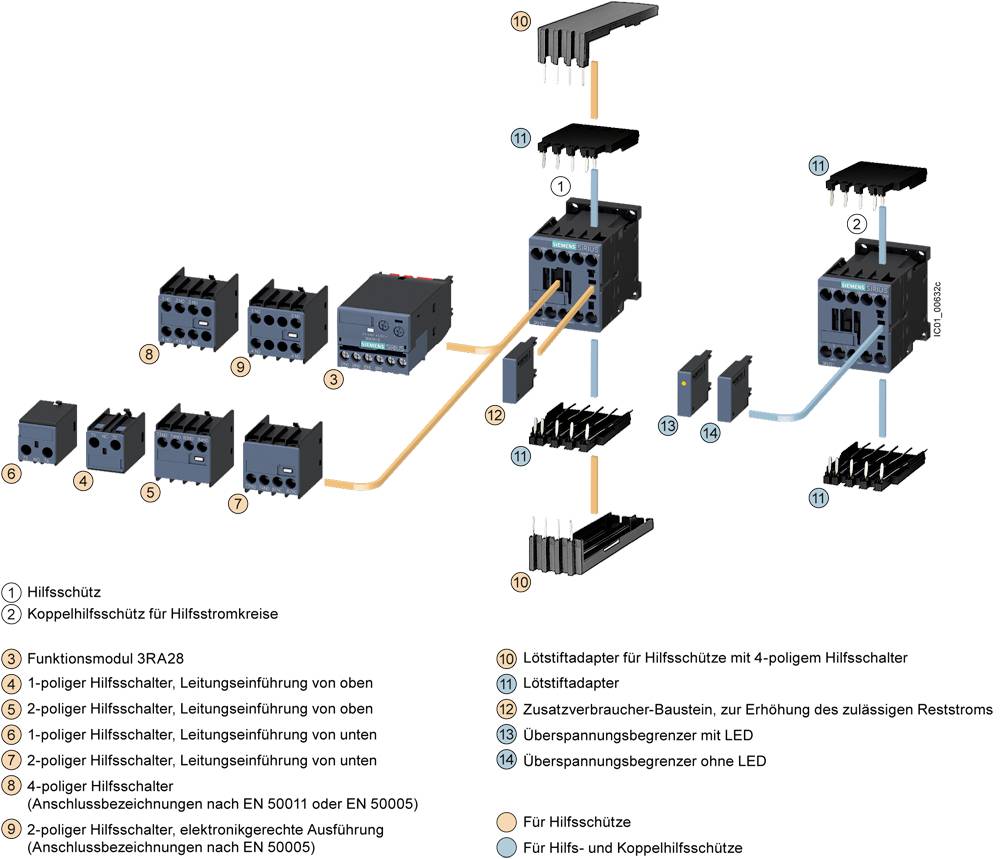

Diagram över hjälprelä och tillbehör. Visar olika anslutningsalternativ och komponenter för hjälpströmkretsar med motsvarande färgkodning och symboler.

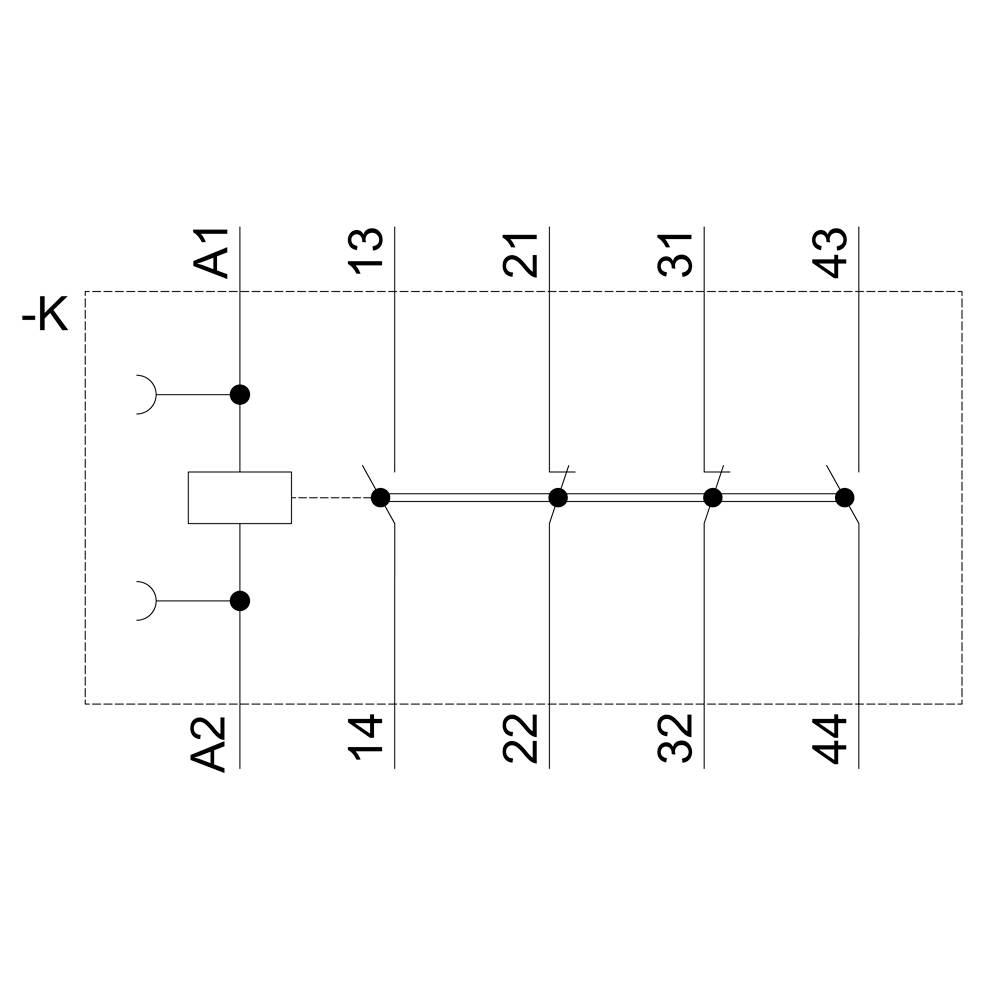

Kopplingsschema med en strömbrytare till vänster och anslutna ledningar som leder till fyra högra kontakter, märkta med A1, A2, 13, 14, 21, 22, 31, 32, 43, 44.

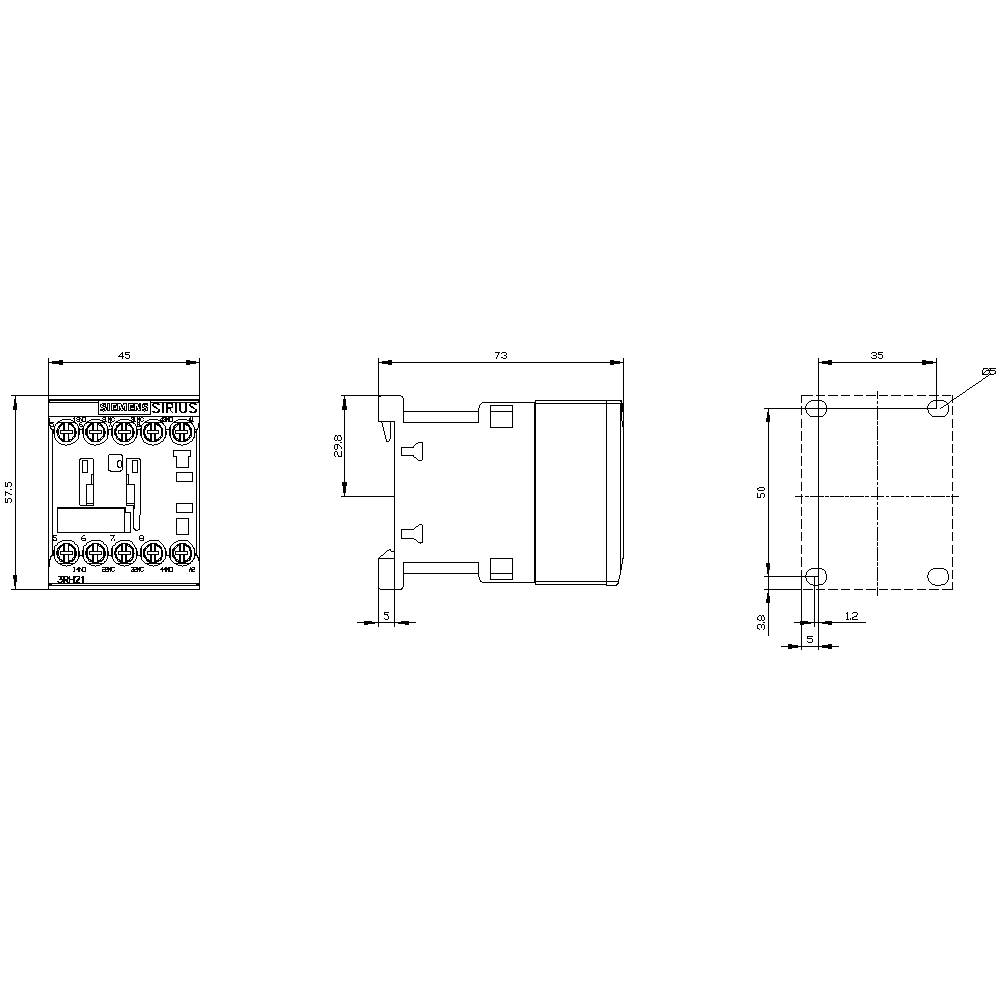

Ritning av ett elektriskt relä med vyer ovanifrån, från sidan och underifrån. Mått anges i millimeter.

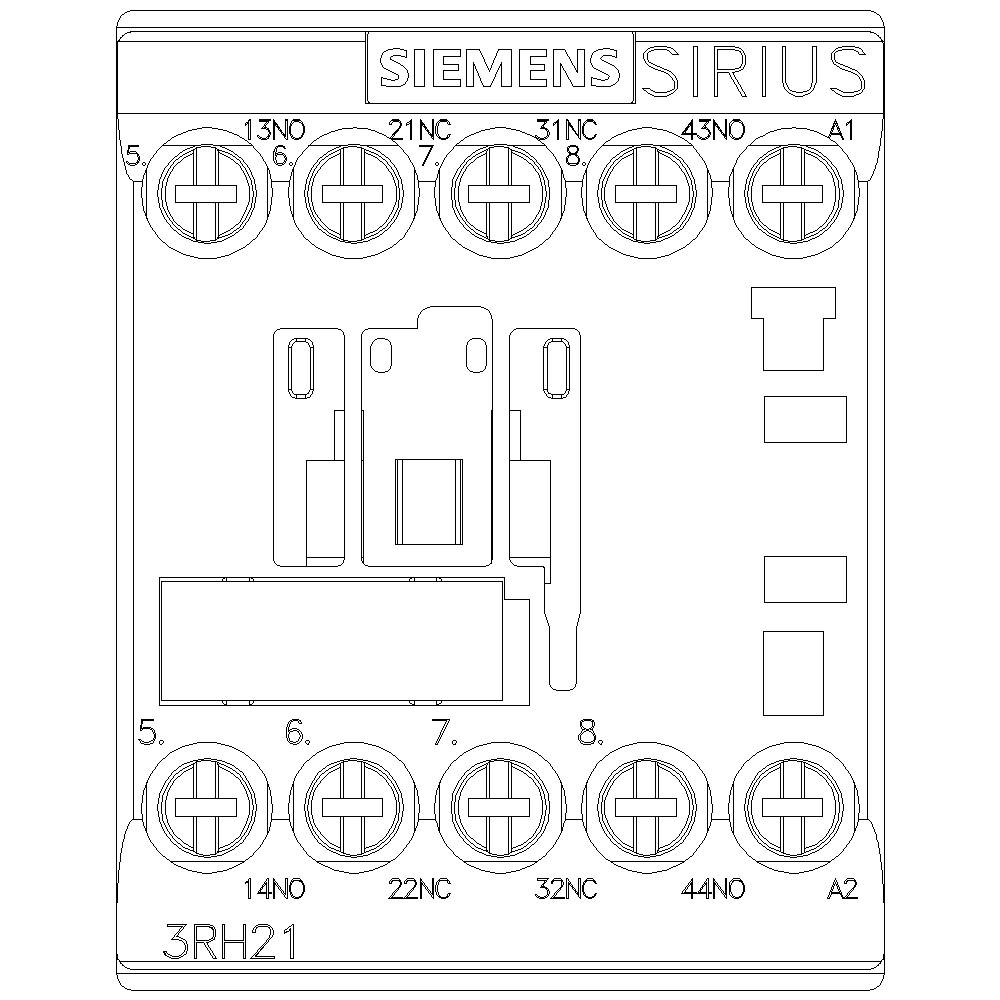

Teknisk ritning av en Siemens SIRIUS kontaktormodul med anslutningar och märkningar för kabeldragning.

1/6

Typ av produkt

Kontaktor

Antal poler

4-polig

Nominell spänning

230 V/AC

Lastström

10 A

Anslutning

Skruvklämma

Datablad (PDF)

Leverans tor. 24 sep.

13 Styck

Antal

Styck

Toal (440,00 kr / stycken)

440,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kontaktor, 2 S + 2 O, AC 230 V, 50 / 60 Hz, storlek S00, skruvanslutning kontaktor SIRIUS 3RH2 för koppling av styrsignaler i styr strömkrets. Den hjälpskydd SIRIUS 3RH2 har normerade anslutning beteckningar och en tillförlitlig och tidsbesparande anslutningsteknik. Genom Ausgangsvervielfaltigung är det möjligt att slå på flera stödfunktioner strömkretsar. Alla kontakter är med Hjälpsystem behövs för safety tillämpningar samt som SUVA-varianter. Den hjälpskydd är klimatbeständig, har ett högt tillförlitlighet och är lämpade för användning över hela världen tack vare motsvarande godkännanden (t.ex. IEC och UL/CSA). De finns i AC- eller DC-manövrering och finns med skruv- eller fjäderbelastad teknik. Grundläggande utförande av hjälpskydd är 4-polig och kan tack vare aufschnappbare hjälpbrytare block upp till 8 polig. Det omfattande tillbehör för skydden 3RT2 för modellskalorna S00 till S3 kan också användas för hjälpskydd 3RH2. Den hjälpskydd 3RH2 löser beprövade serie 3RH1. Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

Typ av produkt: Kontaktor

Typ: 3RH2122-1AP00

Konstruktionsstorlek: S00

Antal poler: 4-polig

Hjälpkontakt typ: 2 NO
2 NC

Nominell spänning: 230 V/AC

Lastström: 10 A

Montageart: DIN-skena

Anslutning: Skruvklämma

Mekanisk livslängd: 3.0E7

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 57.5 mm

Djup: 73 mm

Mått.: (B x H x D) 45 x 57.5 x 73 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: 2

: 2

: 3 A

: 230-230 V

: 230-230 V

: FALSE

: Screw connection

: AC

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1431013 Siemens 3RH2122-1AP00 Kontaktor 230 V/AC 10 A 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1431013 Siemens 3RH2122-1AP00 Kontaktor 230 V/AC 10 A 1 st

Beskrivning

Contactor relay, 2 NO + 2 NC, 230 V AC, 50 / 60 Hz, Size S00, screw terminal Auxiliary contactor SIRIUS 3RH2 for switching the control signals in the control circuit.The SIRIUS 3RH2 contactor relays have standard-compliant terminal designations and a reliable and time-saving connection technology. Thanks to the multiplication of outputs, simultaneous switching of several auxiliary circuits is possible. All contacts are available with positively driven operation for safety applications as well as SUVA versions. The contactor relays are climate-resistant, have a high contact reliability and are suitable for use worldwide thanks to the corresponding approvals (e.g. IEC and UL/CSA).They are available with AC or DC operation and with screw or spring-loaded terminals. The basic version of the contactor relays is a 4-pole design which can be extended up to 8 poles by means of snap-on auxiliary switches.The extensive range of accessories for the 3RT2 contactors in sizes S00 to S3 can also be used for the 3RH2 contactor relays.The 3RH2 contactor relays replace the well-proven 3RH1 series.Simple, efficient and always up to date - SIRIUS modular system.
