Siemens 3RF2340-1BA06 Halvledarkontaktor Omedelbar 1 NO 40 A 1 st

Ett öppet elskåp med flera elektriska komponenter och enheter, inklusive kretsar och kabelanslutningar.

Användningsexempel

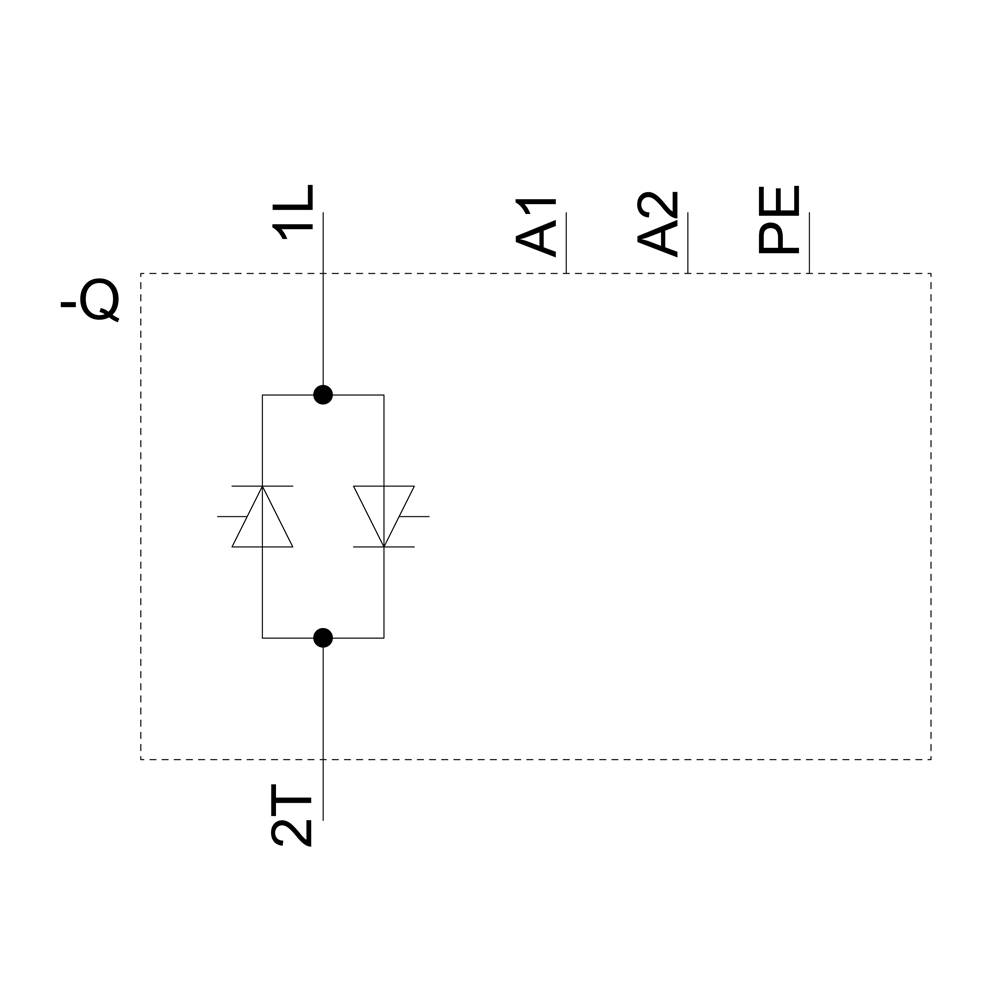

Kopplingsschema visar en säkringskombination med två dioder i serie, anslutningar 1L, 2T, A1, A2 och PE. 2T ansluten med dioderna.

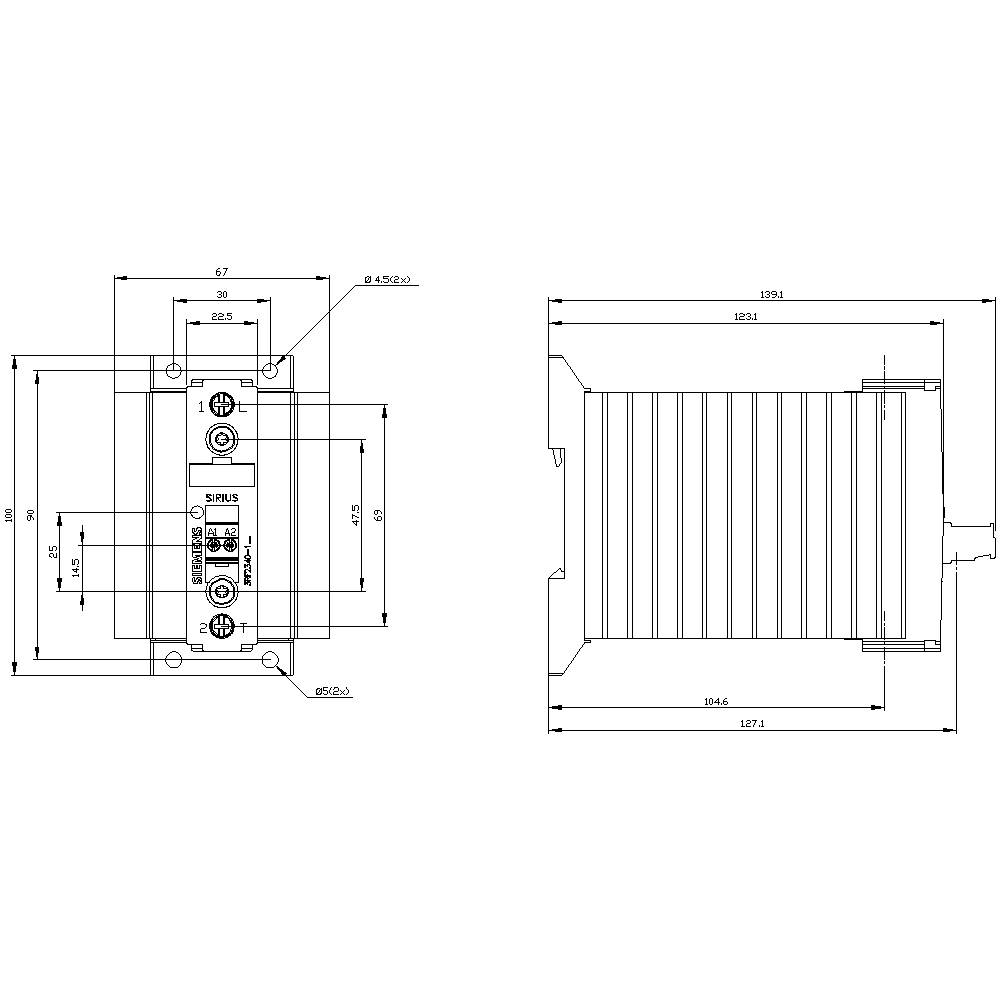

Teknisk ritning av en elektronisk krets med detaljerade mått i millimeter, visar fram- och sidovy.

1/3

Användningsexempel

Typ av produkt

Halvledarkontaktor

Antal poler

1-polig

Lastström

40 A

Anslutning

Skruvklämma

Typ

3RF2340-1BA06

Datablad (PDF)

Leverans ons. 14 okt.

Antal

Styck

Toal (1 352,00 kr / stycken)

1 352,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Vikt: 480 g
Effektförlust: 44 W

Typ av produkt: Halvledarkontaktor

Typ: 3RF2340-1BA06

Antal poler: 1-polig

Anslutningstyp: Omedelbar

Kontakttyp: 1 NO

Styrspänning (min.): 15 V/DC

Styrspänning (max.): 24 V/DC

Styrspänningsområde: 15 - 24 V/DC

Kopplingsspänning (min.): 48 V/AC

Växelspänning (max.): 600 V/AC

Lastström: 40 A

Montageart: DIN-skena

Anslutning: Skruvklämma

Svarstid: 1 ms

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 67.5 mm

Höjd: 100 mm

Djup: 142 mm

Mått.: (B x H x D) 67.5 x 100 x 142 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: 1

: TRUE

: 40 A

: DC

: 40 A

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1432289 Siemens 3RF2340-1BA06 Halvledarkontaktor Omedelbar 1 NO 40 A 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1432289 Siemens 3RF2340-1BA06 Halvledarkontaktor Omedelbar 1 NO 40 A 1 st

Beskrivning

Halvledarkontaktor 1-fas 3RF2 AC 15 / 20 A / 40 °C 48-600 V / DC 24 V momentan halvledarkontaktor SIRIUS 3RF23 för omkoppling av ohmska/induktiva laster, t.ex. från värmeelement eller ventiler i en påfyllningsanläggning.
Enheterna slår på, är slitagefria och ljudlösa och är därför ideal för ljudkänsliga områden (kontor, sjukhus). De är även mycket tillförlitliga vid höga brytfrekvenser. Eftersom kylelementet redan är inbyggt kan det användas direkt i kopplingsskåpet. Den kompakta konstruktionen sparar plats på din-skenan. Halvledarskydden kan dessutom utökas med de standardiserade funktionsmodulerna 3RF29 för många olika användningsområden genom att bara klicka på dem. Apparaterna är godkända över hela världen (t.ex. IEC och UL/CSA).
Halvledarkontaktorer finns som 1- eller 3-fasiga apparater. De finns för olika effekter och mätspänningar. Konstruerad för AC- eller DC-drift med skruv-, fjäderkraft- eller ringkabelskoanslutning.
Som tillbehör finns förutom funktionsmodulerna 3RF29 även styrkontakter och klämskydd.
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.
