Siemens 3RF2330-1BA22 Halvledarkontaktor Omedelbar 1 NO 30 A 1 st

Industriellt solid-state-relä Modu S3R230, 3-polig utförande med kylkropp för effektiva omkopplingsförlopp i högprestandatillämpningar.

Liknande avbildning

Ett öppet elskåp med olika komponenter och kablar, organiserade i olika nivåer, synliga inuti skåpet.

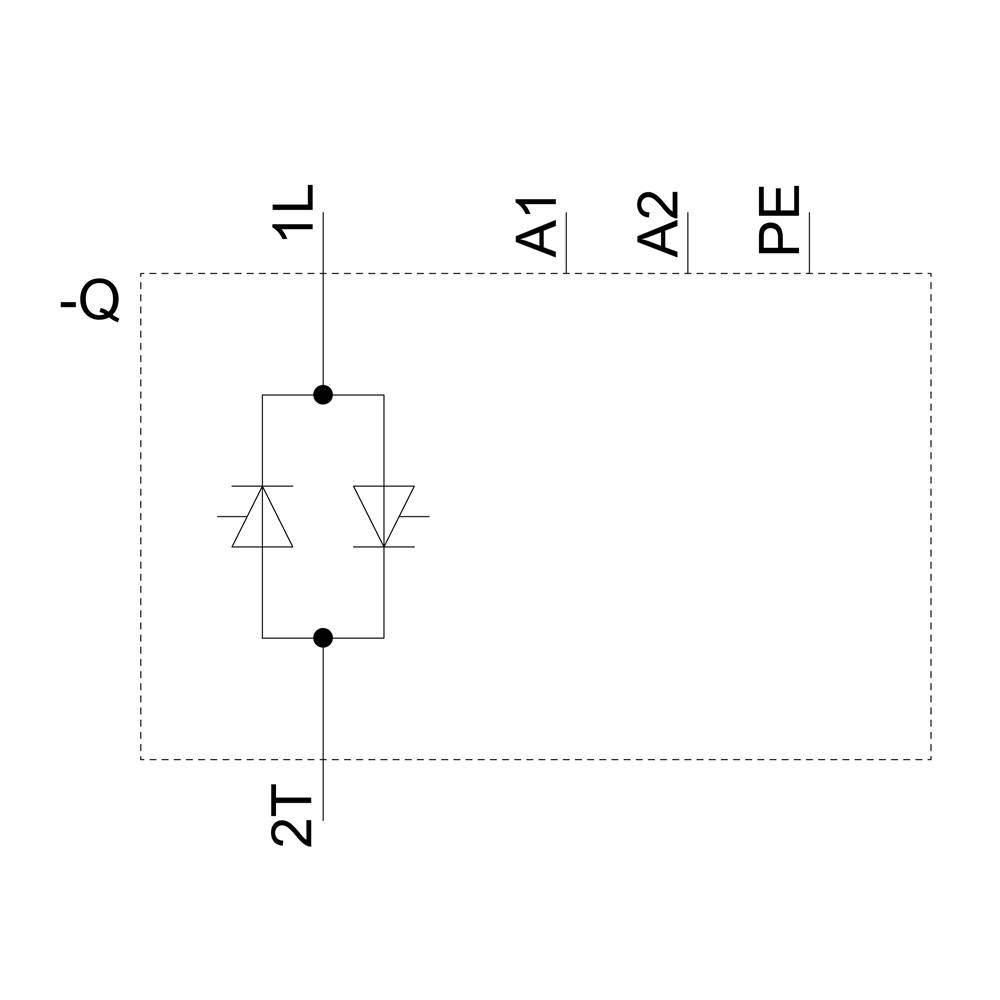

Ett kopplingsschema visar en rektangel med pilsymbol. Inuti finns två motriktade dioder. Anslutningar: 1L, A1, A2, PE, 2T.

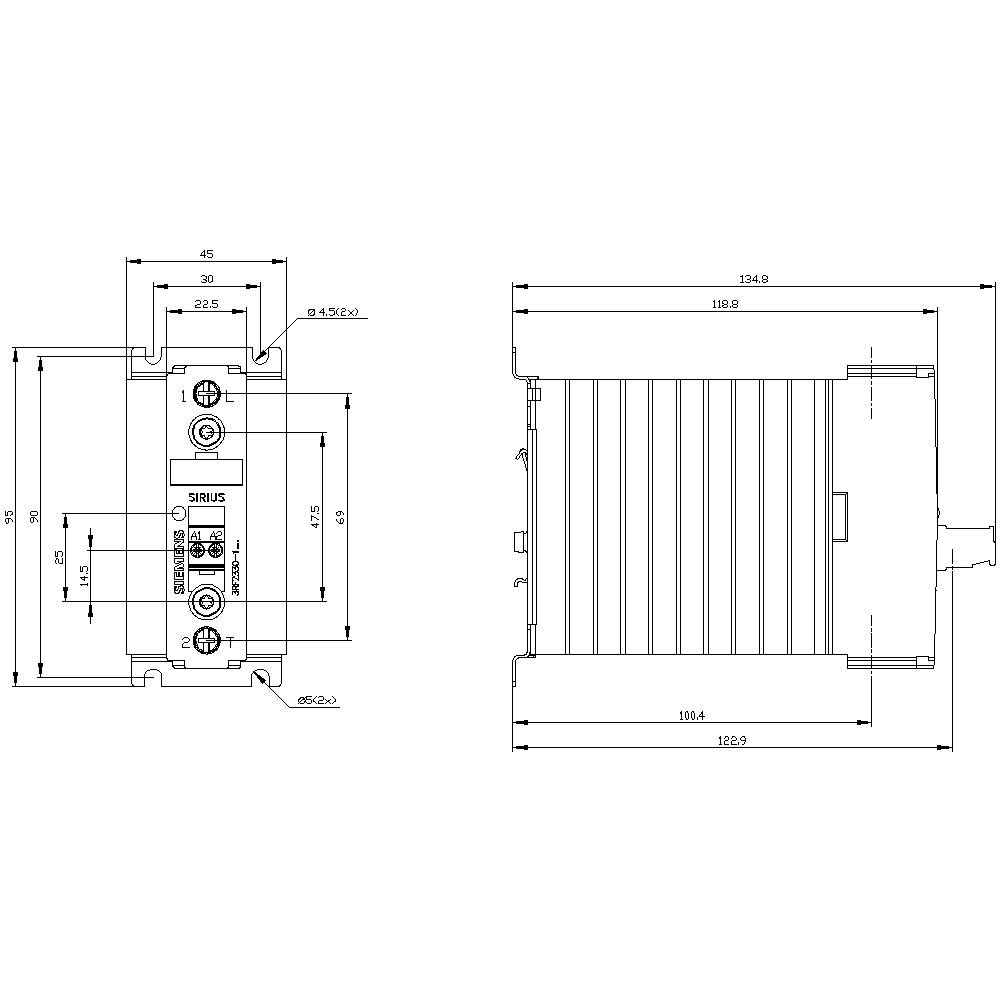

Teknisk ritning av en elektrisk komponent med specifika mått och beteckningar. Innehåller detaljerade vyer och dimensioner.

1/4

Liknande avbildning

Typ av produkt

Halvledarkontaktor

Antal poler

1-polig

Lastström

30 A

Anslutning

Skruvklämma

Typ

3RF2330-1BA22

Datablad (PDF)

Leverans ons. 14 okt.

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Vikt: 300 g
Effektförlust: 33 W

Typ av produkt: Halvledarkontaktor

Typ: 3RF2330-1BA22

Antal poler: 1-polig

Anslutningstyp: Omedelbar

Kontakttyp: 1 NO

Styrspänning (min.): 110 V/AC

Styrspänning (max.): 230 V/AC

Styrspänningsområde: 110 - 230 V/AC

Kopplingsspänning (min.): 24 V/AC

Växelspänning (max.): 230 V/AC

Lastström: 30 A

Montageart: DIN-skena

Anslutning: Skruvklämma

Svarstid: 40 ms

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 100 mm

Djup: 139 mm

Mått.: (B x H x D) 45 x 100 x 139 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: 1

: TRUE

: 30 A

: AC

: 30 A

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 1430955 Siemens 3RF2330-1BA22 Halvledarkontaktor Omedelbar 1 NO 30 A 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1430955 Siemens 3RF2330-1BA22 Halvledarkontaktor Omedelbar 1 NO 30 A 1 st

Beskrivning

Halvledarkontaktor 1-fas 3RF2 AC 15 / 15 A / 40 °C 24-230 V / 110-230 V AC momentan Halvledarkontaktor SIRIUS 3RF23 för omkoppling av ohmska/induktiva laster, t.ex. från värmeelement eller ventiler i en påfyllningsanläggning.
Enheterna slår på, är slitagefria och ljudlösa och är därför ideal för ljudkänsliga områden (kontor, sjukhus). De är även mycket tillförlitliga vid höga brytfrekvenser. Eftersom kylelementet redan är inbyggt kan det användas direkt i kopplingsskåpet. Den kompakta konstruktionen sparar plats på din-skenan. Halvledarskydden kan dessutom utökas med de standardiserade funktionsmodulerna 3RF29 för många olika användningsområden genom att bara klicka på dem. Apparaterna är godkända över hela världen (t.ex. IEC och UL/CSA).
Halvledarkontaktorer finns som 1- eller 3-fasiga apparater. De finns för olika effekter och mätspänningar. Konstruerad för AC- eller DC-drift med skruv-, fjäderkraft- eller ringkabelskoanslutning.
Som tillbehör finns förutom funktionsmodulerna 3RF29 även styrkontakter och klämskydd.
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.
