Siemens 3RF2320-3DA22 Halvledarkontaktor 1 NO 20 A Kortslutningsskydd med B-automat 1 st

'Öppnad elskåp med olika elektriska komponenter och ledningar, visar den interna arrangemanget och strukturen.'

Användningsexempel

Kopplingsschemat visar en likriktare med anslutningsklämmor 1L, 2T, A1, A2, PE och antiparallellt kopplade dioder.

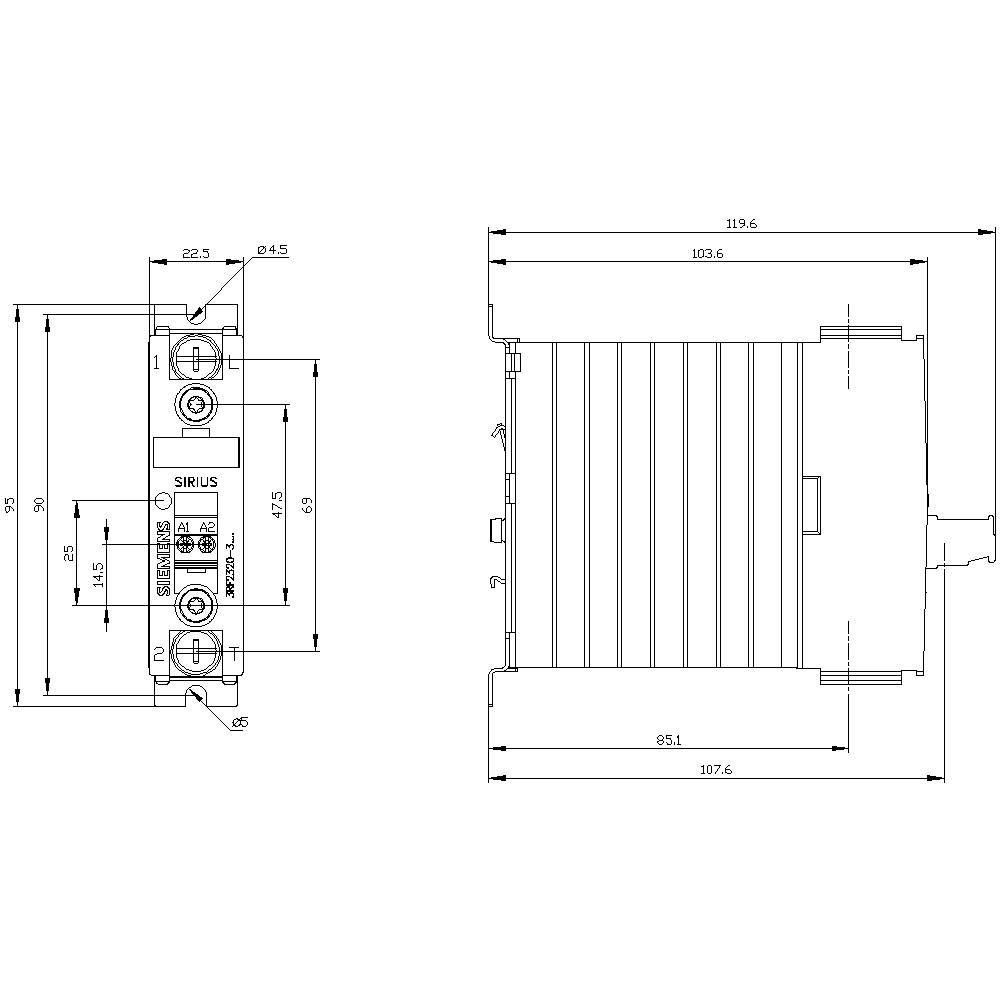

Teknisk ritning av en elektrisk komponent med exakta dimensionsangivelser. Fram- och sidovy med beskrivningar och randningsmönster.

1/3

Användningsexempel

Typ av produkt

Halvledarkontaktor

Antal poler

1-polig

Lastström

20 A

Anslutning

Ögla 5 mm

Ögla 3 mm

Typ

3RF2320-3DA22

Datablad (PDF)

Leverans ons. 14 okt.

Antal

Styck

Toal (1 112,00 kr / stycken)

1 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Vikt: 220 g
Effektförlust: 20 W

Typ av produkt: Halvledarkontaktor

Typ: 3RF2320-3DA22

Antal poler: 1-polig

Kontakttyp: 1 NO

Styrspänning (min.): 110 V/AC

Styrspänning (max.): 230 V/AC

Styrspänningsområde: 110 - 230 V/AC

Kopplingsspänning (min.): 24 V/AC

Växelspänning (max.): 230 V/AC

Lastström: 20 A

funktioner: Kortslutningsskydd med B-automat

Montageart: DIN-skena

Anslutning: Ögla 5 mm
Ögla 3 mm

Svarstid: 40 ms

: IP00

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 22.5 mm

Höjd: 100 mm

Djup: 123.5 mm

Mått.: (B x H x D) 22.5 x 100 x 123.5 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: 1

: TRUE

: 20 A

: AC

: 20 A

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 1430829 Siemens 3RF2320-3DA22 Halvledarkontaktor 1 NO 20 A Kortslutningsskydd med B-automat 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1430829 Siemens 3RF2320-3DA22 Halvledarkontaktor 1 NO 20 A Kortslutningsskydd med B-automat 1 st

Beskrivning

Halvledarkontaktor 1-fas 3RF2 AC 51 / 20 A / 40 °C 24-230 V / 110-230 V AC kortslutningssäker med B-Automat halvledarkontaktor SIRIUS 3RF23 för omkoppling av ohmska/induktiva laster, t.ex. av värmeelement eller ventiler i en påfyllningsanläggning.
Enheterna slår på, är slitagefria och ljudlösa och är därför ideal för ljudkänsliga områden (kontor, sjukhus). De är även mycket tillförlitliga vid höga brytfrekvenser. Eftersom kylelementet redan är inbyggt kan det användas direkt i kopplingsskåpet. Den kompakta konstruktionen sparar plats på din-skenan. Halvledarskydden kan dessutom utökas med de standardiserade funktionsmodulerna 3RF29 för många olika användningsområden genom att bara klicka på dem. Apparaterna är godkända över hela världen (t.ex. IEC och UL/CSA).
Halvledarkontaktorer finns som 1- eller 3-fasiga apparater. De finns för olika effekter och mätspänningar. Konstruerad för AC- eller DC-drift med skruv-, fjäderkraft- eller ringkabelskoanslutning.
Som tillbehör finns förutom funktionsmodulerna 3RF29 även styrkontakter och klämskydd.
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
