Siemens 3RF2320-2AA04 Halvledarkontaktor Nollspänning 1 NO 20 A 1 st

Elektroniskt kontaktor med kylflänsar, använt för styrning av elektriska anläggningar. Plastinkapsling med flera anslutningar.

Liknande avbildning

En öppnad elskåp visar flera rader av elektriska komponenter och kablar som används för styrteknik.

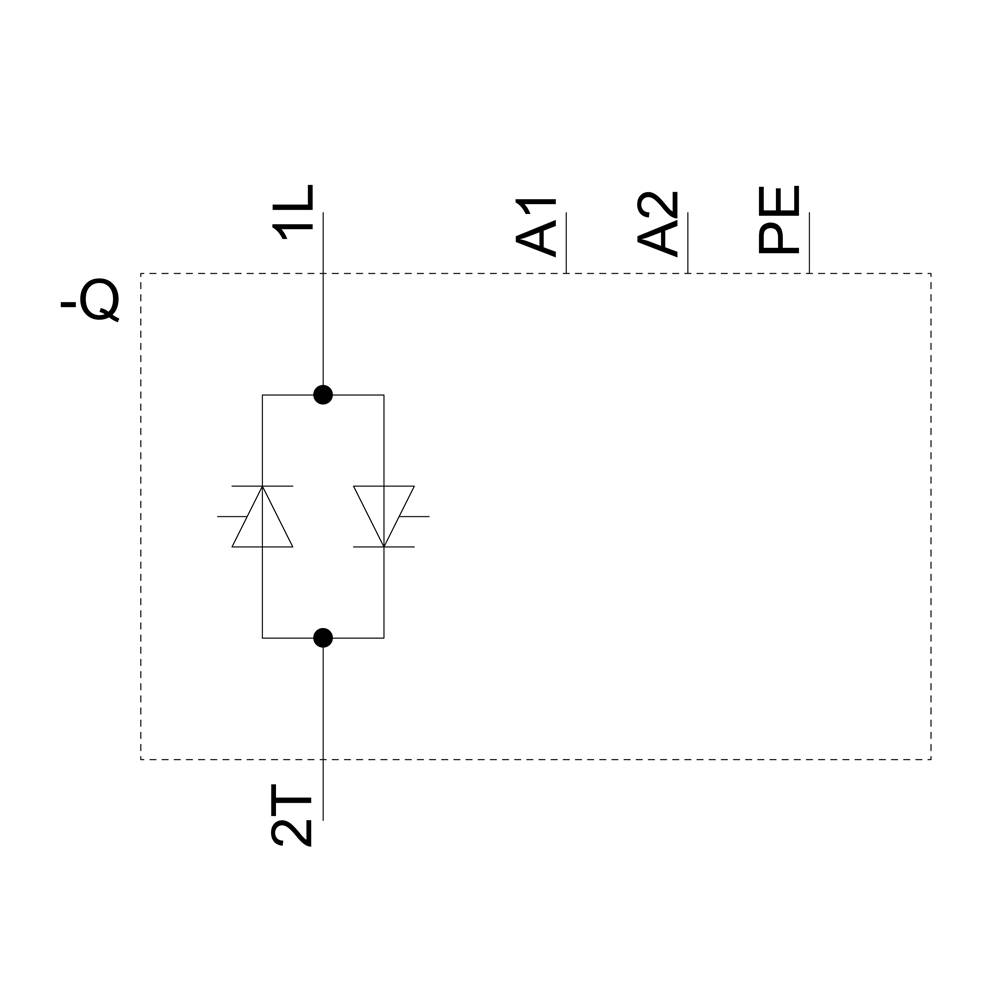

Kopplingsschema för en elektronisk enhet med två parallella dioder. Anslutningar: 1L, 2T för ström, A1, A2 för styrning, PE för jord.

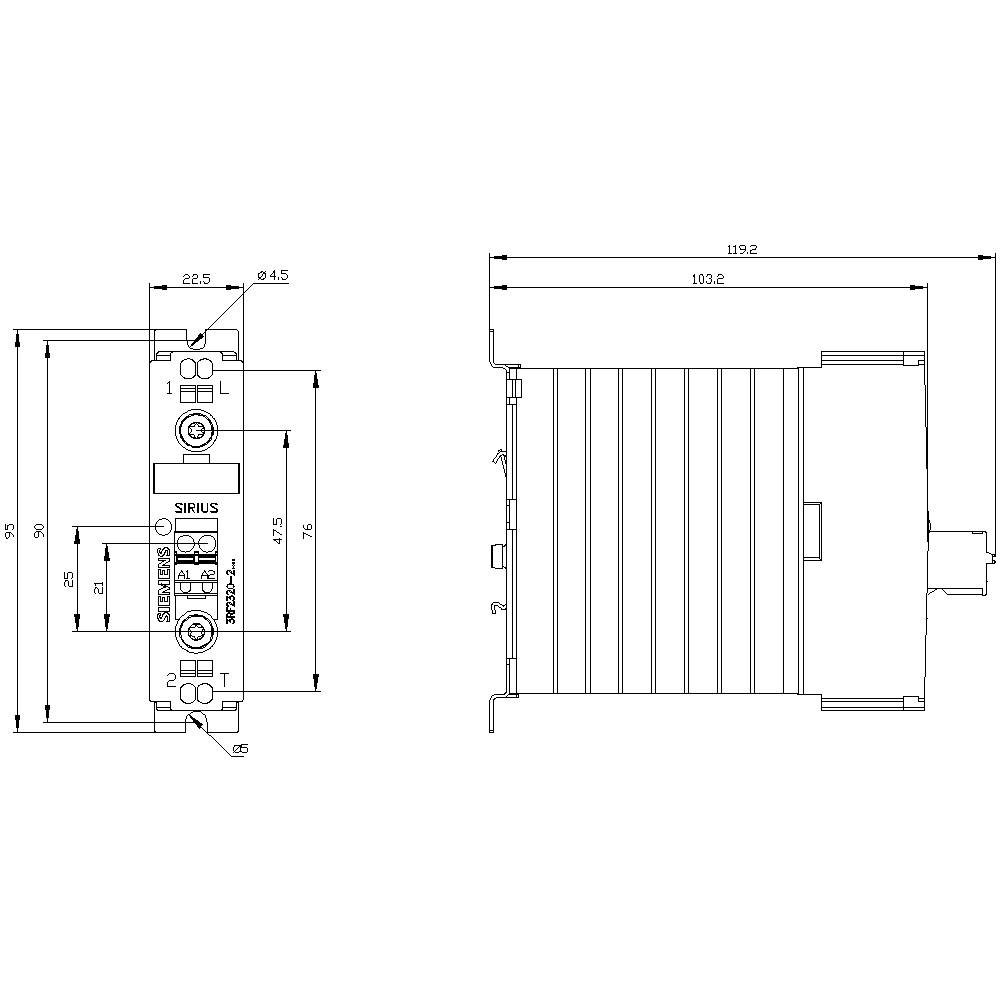

Teknisk ritning av en SIRIUS-komponent med exakta dimensioner: 22,5 x 103,2 mm. Visar front- och sidovy med måttangivelser.

1/4

Liknande avbildning

Typ av produkt

Halvledarkontaktor

Antal poler

1-polig

Lastström

20 A

Anslutning

Fjäderklämma

Typ

3RF2320-2AA04

Datablad (PDF)

Leverans ons. 14 okt.

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Vikt: 190 g
Effektförlust: 20 W

Typ av produkt: Halvledarkontaktor

Typ: 3RF2320-2AA04

Antal poler: 1-polig

Anslutningstyp: Nollspänning

Kontakttyp: 1 NO

Styrspänning (min.): 15 V/DC

Styrspänning (max.): 24 V/DC

Styrspänningsområde: 15 - 24 V/DC

Kopplingsspänning (min.): 48 V/AC

Växelspänning (max.): 460 V/AC

Lastström: 20 A

Montageart: DIN-skena

Anslutning: Fjäderklämma

Svarstid: 1 ms

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 22.5 mm

Höjd: 100 mm

Djup: 123 mm

Mått.: (B x H x D) 22.5 x 100 x 123 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: 1

: TRUE

: 15-24 V

: 20 A

: DC

: 20 A

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1430858 Siemens 3RF2320-2AA04 Halvledarkontaktor Nollspänning 1 NO 20 A 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1430858 Siemens 3RF2320-2AA04 Halvledarkontaktor Nollspänning 1 NO 20 A 1 st

Beskrivning

Halvledarkontaktor 1-fas 3RF2 AC 51 / 20 A / 40 °C 48-460 V / DC 24 V fjäderanslutning Halvledarkontaktor SIRIUS 3RF23 för omkoppling av ohmska/induktiva laster, t.ex. av värmeelement eller ventiler i en påfyllningsanläggning.
Enheterna slår på, är slitagefria och ljudlösa och är därför ideal för ljudkänsliga områden (kontor, sjukhus). De är även mycket tillförlitliga vid höga brytfrekvenser. Eftersom kylelementet redan är inbyggt kan det användas direkt i kopplingsskåpet. Den kompakta konstruktionen sparar plats på din-skenan. Halvledarskydden kan dessutom utökas med de standardiserade funktionsmodulerna 3RF29 för många olika användningsområden genom att bara klicka på dem. Apparaterna är godkända över hela världen (t.ex. IEC och UL/CSA).
Halvledarkontaktorer finns som 1- eller 3-fasiga apparater. De finns för olika effekter och mätspänningar. Konstruerad för AC- eller DC-drift med skruv-, fjäderkraft- eller ringkabelskoanslutning.
Som tillbehör finns förutom funktionsmodulerna 3RF29 även styrkontakter och klämskydd.
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
