Siemens 3RB3123-4SE0 Överbelastningsrelä 1 NO, 1 NC 1 st

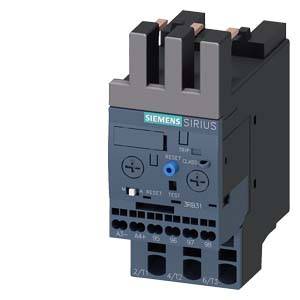

Den här bilden visar en Siemens SIRIUS-enhet, sannolikt ett relä eller en kontaktor, med olika anslutningsklämmor och manöverknappar.

Liknande avbildning

Ett öppet serverrack visar olika elektroniska komponenter och kablar, organiserade på hyllor med synliga anslutningar.

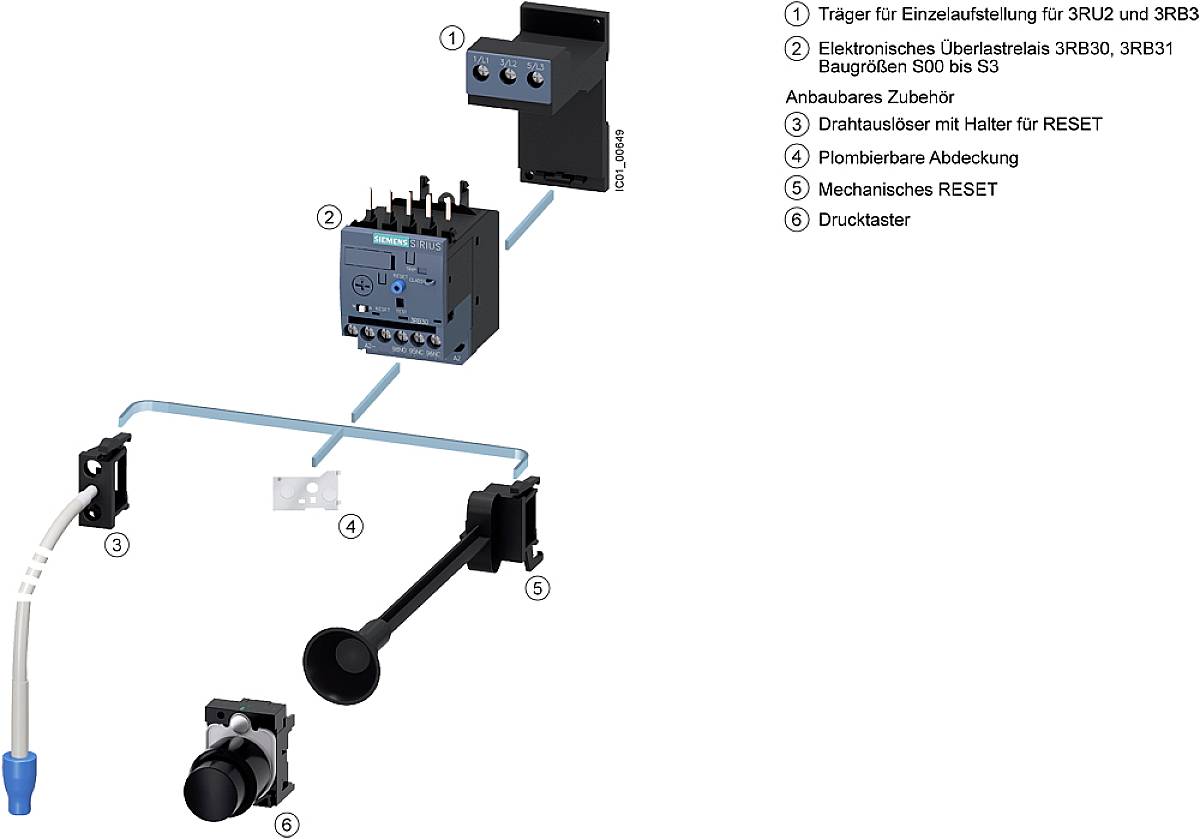

Diagram över en elektrisk kopplingsanläggning med beskrivna komponenter: bärare, överströmsrelä, tillbehör, trådutlösare, lock, ÅTERSTÄLL, tryckknappar.

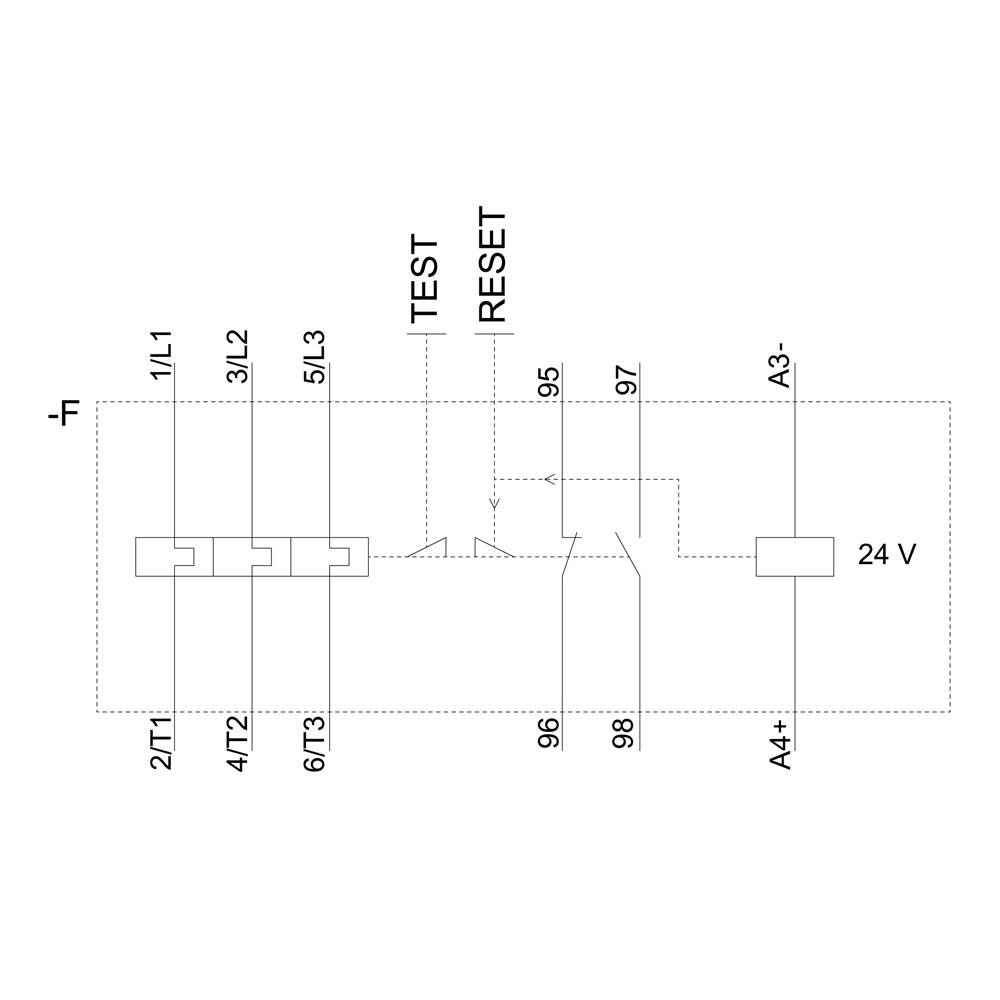

Kopplingsschema för en elektrisk krets med beteckningar: 'TEST', 'RESET'. Ingångar märkta med 1L1, 3L2, 5L3; utgångar märkta med 2T1, 4T2, 6T3 och 24V vid A3-, A4+.

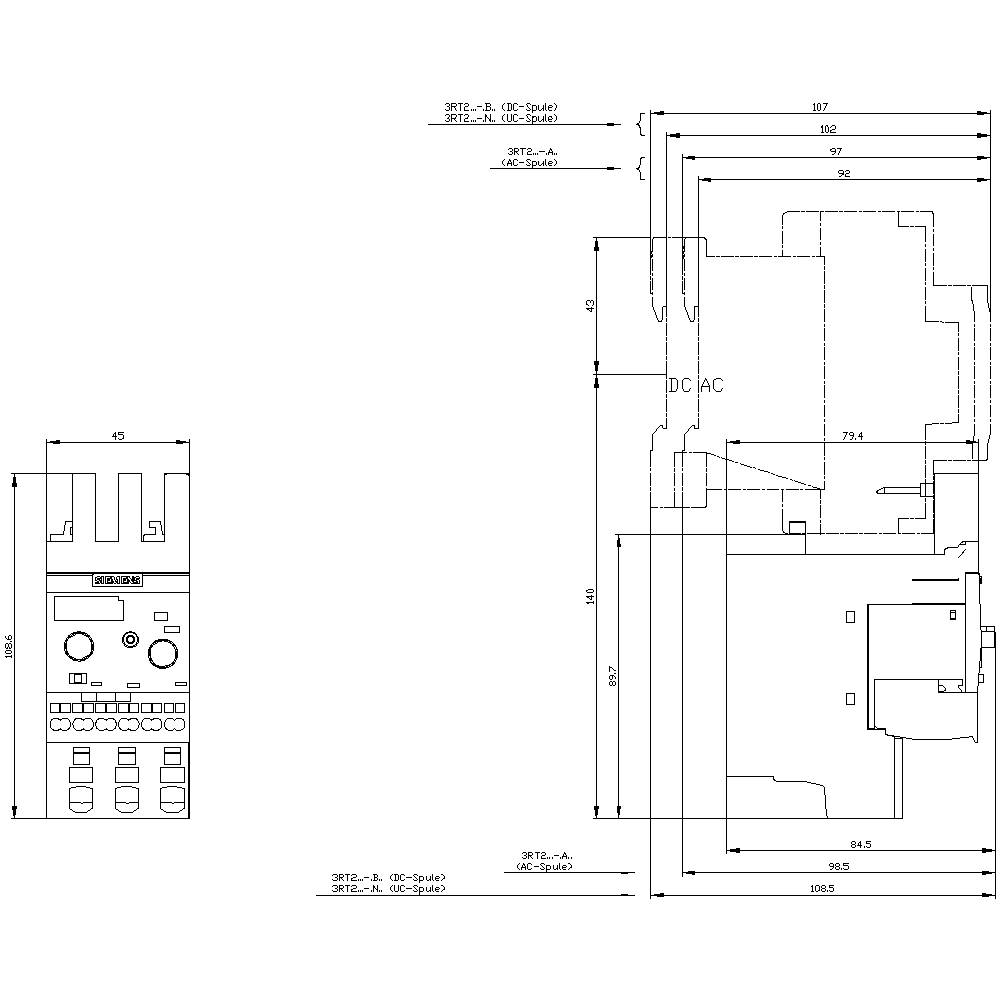

Detaljerad teknisk ritning av en elektrisk strömbrytare med mått i millimeter. Innehåller höjd-, bredd- och djupmått.

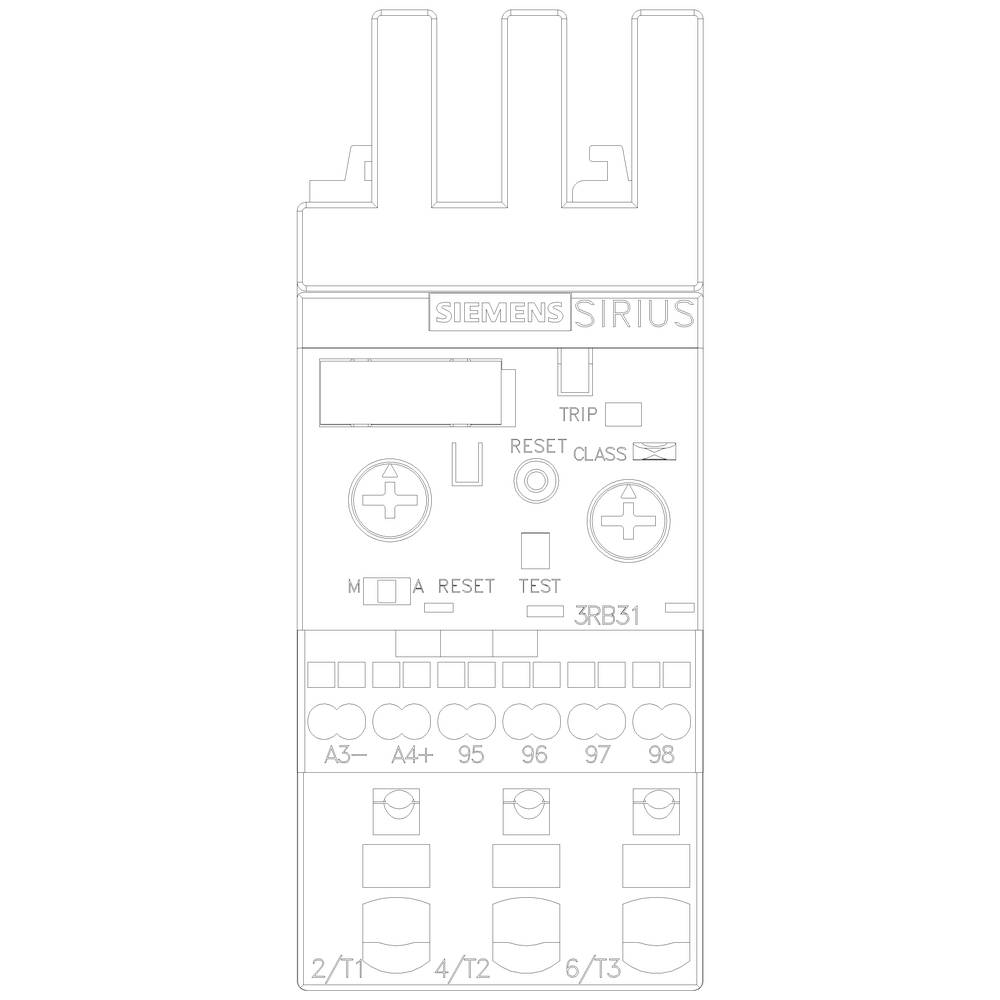

Elektrisk kopplingsapparat från Siemens, typ Sirius 3RB31, visar manöverdon för test, återställning och anslutningar.

1/6

Liknande avbildning

Typ av produkt

Överbelastningsrelä

Funktioner

Överlast

Kontakttyp

1 NO

1 NC

Typ

3RB3123-4SE0

Konstruktionsstorlek

Datablad (PDF)

Leverans tis. 13 okt.

Antal

Styck

Toal (2 072,00 kr / stycken)

2 072,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Montering: Skydd
Beröringsskydd mot elektrisk stöt: Fingersäker
Antal poler: 3
Utlösningsklass: KLASS 5E, 10E, 20E och 30E kan ställas in

Typ av produkt: Överbelastningsrelä

Typ: 3RB3123-4SE0

Konstruktionsstorlek: S0

Funktioner: Överlast

funktioner: Auto/manuell omkopplare

Driftspänning: 690 V/AC

Inställningsområde ström (min.): 3 A

Inställningsområde ström (max.): 12 A

Inställningsområde (ström): 3 - 12 A

Kontakttyp: 1 NO
1 NC

Anslutning: Fjäderdraganslutning

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 109 mm

Mått.: (L x B x H) 85 x 45 x 109 mm

Innehåll: 1 st

AWG max.: 8

AWG min.: 18

Nominell ström: 12 A

Längd: 85 mm

Tvärsnitt flexibelt (min.): 1 mm²

Tvärsnitt styv (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: Adjustable

: Spring clamp connection

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1743256 Siemens 3RB3123-4SE0 Överbelastningsrelä 1 NO, 1 NC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1743256 Siemens 3RB3123-4SE0 Överbelastningsrelä 1 NO, 1 NC 1 st

Beskrivning

Överbelastningsrelä 3...12 A för motorskydd storlek S0, KLASS 5...30 skyddspropp huvudströmkrets: Fjäderdragklämma stödströmkrets: Fjäderdragklämma hand-automatik-RESET intern jordledningsidentifiering elektroniskt överbelastningsrelä SIRIUS 3RB3 för strömberoende skydd av förbrukare med normal- och svärd mot oacceptabelt hög Uppvärmning på grund av överbelastning, faskonsymmetri eller fasfel. Tack vare stora ströminställningsområden och olika utlösningskarakteristik täcks med bara några få typer av hela serier av motorer. Med sin låga förlusteffekt är de särskilt energieffektiv och bidrar till mindre Uppvärmning i kopplingsskåpet. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX) är självklara. Utförandet 3RB31 har avancerade funktioner som en inbyggd elektrisk fjärr-återställning, jordsfattning och mycket mer. Finns med olika inställningsområden för överbelastningsutlösaren och med olika utlösningsklainjer. De finns med skruv- eller fjädringsanslutning för en snabb, underhållsfri och vibrationssäker anslutning, samt för individuell installation. Tillbehören passar genomgående i alla storlek S00 till S3. Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
