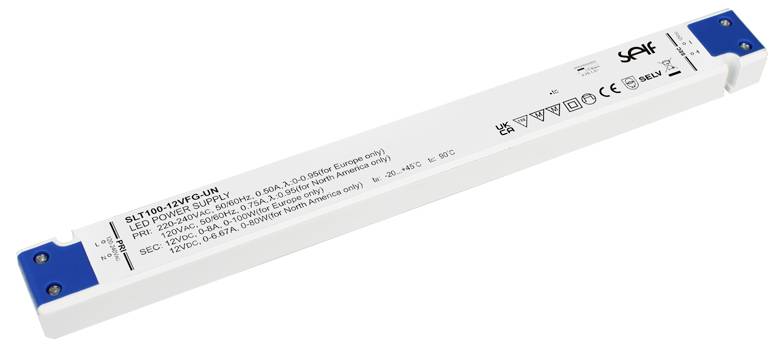

Self Electronics SLT100-12VFG-UN LED transformator Konstantspänning 96.0 W 12 V/DC PFC-krets 1 st

Datablad (PDF)

Leverans ons. 7 okt.

141 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (399,20 kr / stycken)

399,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

SELF SLT100-VFG-UN LED-SNT IP20 SLUTEN

Konstantspänning
12 V/DC

Tekniska specifikationer

Godkännanden: CE, ENEC, UL, en
Standarder (EMC) EN 55015
Standarder (säkerhet) EN 61347-1, en 61347-2-13, UL 8750
Kortslutningsskydd: 1
Överspänningsskydd:1
Överhettningsskydd: 1
Rippel: 300 MVP-p.
Utgångsspänningstolerans -5 - 5 %
Kopplingsström max. 45 A
Antal max. på B16 automatsäkring: 14
Antal max. vid C16 automatsäkring: 23
Power-faktor-korrigering (PFC): 1
Power-faktor 0,95
Verkningsgrad: 92 %
Tomgångseffekt, mindre än 0,5 W.
Nätfrekvens min. 50 Hz
Nätfrekvens: Max. 60 Hz
Markering: MM-tecken; SELV
Användning: Belysning
Driftsätt CV
Lagringstemperatur, min.: -30 °C.
Lagringstemperatur, max 80 °C.
Driftunderhåll: 50.000 tim

Typ av produkt: LED transformator

Utförande: Konstantspänning

Mått.: (L x B x H) 298.0 x 30.0 x 16.5 mm

Utgångsspänning (max.): 12 V/DC

Utgångsspänning (min.): 12 V/DC

Kontrollmärkning: CE

Driftspänning: 230 V/AC

Kapslingsklass: ll

LED-drivrutiner - specifikationer: PFC-krets

: IP20

Anslutning: Skruvklämma

Effekt max.: 96.0 W

Antal utgångar: 1 x

Ingångsspänning (max.): 240 V

Ingångsspänning (min.): 120 V

Vikt: 215.0 g

Effektområde: 96.0 W (max)

Bredd: 30.0 mm

Höjd: 16.5 mm

Längd: 298.0 mm

Max. temperatur: 80 °C

Min. temperatur: -30 °C

: Nej

Driftstemperatur (max.): 45 °C

Driftstemperatur (Min): -20 °C

Utgångsström (max.): 12 V

Utgångsström: 8 A

Ingångsström: 0,5 A

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3666273 Self Electronics SLT100-12VFG-UN LED transformator Konstantspänning 96.0 W 12 V/DC PFC-krets 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3666273 Self Electronics SLT100-12VFG-UN LED transformator Konstantspänning 96.0 W 12 V/DC PFC-krets 1 st

Beskrivning

Denna typ av nätenhet är en speciellt utvecklad stabiliserad nätenhet för LED-lampor. Med sin konstantspänningsteknik (CV) är den lämplig för parallellkopplade konstantspänningslampor (12/24 V DC). En fördel med konstantspänningstekniken (CV) är att en brytare används
Kan installeras mellan sekundärsidan och lamporna.
Den inbyggda skyddskretsen stänger av strömförsörjningen vid följande fel: Avbrott, kortslutning, överbelastning. Strömförsörjningen startas om automatiskt när felet har åtgärdats. Vid överhettningsskydd släcks strömförsörjningen när inomhus- eller utomhustemperaturen överskrids. Efter sänkning av temperaturen kan detta fel rättas till genom att man slår på den igen.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Kopplingsplint för snabb anslutning
Skyddsklass II
SELV-utgång (< 60 V)
Snabb starttid: Fram till 0,5 s.
Skydd mot öppen krets, kortslutning, överbelastning och överhettning
Superplatt design
Effektförbrukning utan last ≤ 0,5 W (för 12/24-V-version)
Verkningsgrad ≥92 % (AC230V, full belastning)

Tips

VIKTIG INFORMATION:

Beställ inte för smått dimensioerade LED-drivrutiner/LED-transformatorer!

Välj en LED-drivrutin/LED-transformator som har ca 1/3 mer effekt (watt).

Avgörande för belastningen på LED-drivrutinen är inte W-angivningen från lysdiodtillverkaren utan den faktiska strömförbrukningen (ampere) hos LED:erna.

Man måste förstå att tillslagsströmmar kan vara väsentligt högre.
