Elektromekanik Säkringar Mycket små säkringar

Schurter 3-139-126 SMD-säkring SMD 70 A Snabb -F- 1 st

Fabrikatsnr.
Artikelnr.:

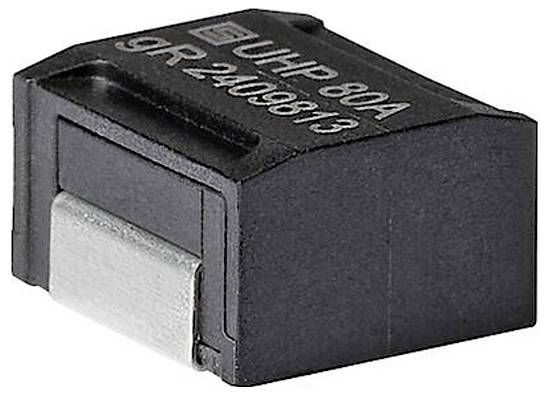

'Elektronisk komponent med etikett UHP 80A 9R 2409813.'
'Elektronisk komponent med etikett UHP 80A 9R 2409813.'
Teknisk ritning av en rektangulär komponent med dimensioner: 10,2x6,77x2,2 mm på vänster vy, 11,4x7 mm på höger vy.
Två svarta rektanglar: den vänstra är 3,70 mm bred och 7,20 mm hög; gapet mellan dem är 4,30 mm.
1/3
Typ av produkt
SMD-säkring
Nominell ström - avrundad
70 A
Utlösningskarakteristik
Snabb -F-
Konstruktionstyp
SMD
Innehåll
1 st
Datablad (PDF)
Deutsch (Deutschland)
Schurter
Leverans tor. 8 okt.

100 Styck

Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
10
-
63,20 kr
30
6% = 3,84 kr
59,36 kr
50
9% = 5,38 kr
57,82 kr
100
10% = 6,41 kr
56,79 kr
200
12% = 7,56 kr
55,64 kr
400
14% = 8,84 kr
54,36 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr

Antal

Minsta beställningsvolym:: 10
Intervaller: 10
Toal (63,20 kr / stycken)
632,00 kr
exkl. moms
30 dagars öppet köp
Rapportera juridiska problem
  • Höjdpunkter & detaljer
  • Tekniska specifikationer
  • Varianter
  • Dokument & nedladdningar
  • Beskrivning
  • Köps ofta tillsammans

Höjdpunkter & detaljer

SMD-säkring 11,4 x 10,2 70A 80VDC

  • SMD-säkring 11,4 x 10,2 mm
  • Hög brytförmåga upp till 3000A (@ 63V DC)
  • Mycket snabb avstängning vid 2-faldig nominell ström
  • Tack vare sin konstruktion löser säkringen ytterst exakt och minimerar vid 2-faldig överström en för stark Uppvärmning av omgivningen.

Tekniska specifikationer

  • Serie UHP
  • Montering: Kretskortsmontering
  • Utlösningstid: Snabb
  • Kapsling 11,4 x 10,2 mm
  • Tillämpningar: För bilar, datacenter, telekommunikationsutrustning och elverktyg. För SELV-användningar med höga nominella strömmar och krav på brytförmåga.
  • Höljets material: Polyftalamid
  • Anslutningstyp SMD
  • Smältintegral: 1.600 A²/s.
  • Nominell brytförmåga 2.000 A.
  • NOMINELL SPÄNNING VDC 80 VDC
  • Spänningsfall 95 mV
  • Kan lödas i 245 °C/3 s.
  • Kvalifikation: AEC-Q200
Typ av produkt

SMD-säkring

Mått.

(L x B x H) 10.2 x 11.4 x 6.77 mm

Nominell ström - avrundad

70 A

Nominell ström

70 A

Utlösningskarakteristik

Snabb -F-

Konstruktionstyp

SMD

Längd

10.2 mm

Bredd

11.4 mm

Höjd

6.77 mm

Min. temperatur

-55 °C

Max. temperatur

125 °C

Innehåll

1 st

RoHS-godkänd

Ja

Typ

3-139-126

Godkännanden

UL 248-13, CSA C22.2 NO. 248.13:22

Kontaktmaterial

Kopparlegering, förtennad

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Schurter 3-139-126 SMD-säkring SMD 70 A Snabb -F- 1 st
Schurter 3-139-126 SMD-säkring SMD 70 A Snabb -F- 1 st

3738250


Denna artikel
70 A
Schurter 3-139-122 SMD-säkring SMD 50 A Snabb -F- 1 st Piece
Schurter 3-139-122 SMD-säkring SMD 50 A Snabb -F- 1 st Piece

3738246


50 A
Schurter 3-139-123 SMD-säkring SMD 50 A Snabb -F- 1 st
Schurter 3-139-123 SMD-säkring SMD 50 A Snabb -F- 1 st

3738247


50 A
Schurter 3-139-124 SMD-säkring SMD 60 A Snabb -F- 1 st Piece
Schurter 3-139-124 SMD-säkring SMD 60 A Snabb -F- 1 st Piece

3738248


60 A
Schurter 3-139-125 SMD-säkring SMD 600 A Snabb -F- 1 st Piece
Schurter 3-139-125 SMD-säkring SMD 600 A Snabb -F- 1 st Piece

3738249


600 A
Schurter 3-139-127 SMD-säkring SMD 70 A Snabb -F- 1 st
Schurter 3-139-127 SMD-säkring SMD 70 A Snabb -F- 1 st

3738251


70 A
Schurter 3-139-128 SMD-säkring SMD 80 A Snabb -F- 1 st
Schurter 3-139-128 SMD-säkring SMD 80 A Snabb -F- 1 st

3738252


80 A
Schurter 3-139-129 SMD-säkring SMD 80 A Snabb -F- 1 st
Schurter 3-139-129 SMD-säkring SMD 80 A Snabb -F- 1 st

3738253


80 A
Schurter 3-139-130 SMD-säkring SMD 90 A Snabb -F- 1 st
Schurter 3-139-130 SMD-säkring SMD 90 A Snabb -F- 1 st

3738254


90 A
Schurter 3-139-131 SMD-säkring SMD 90 A Snabb -F- 1 st
Schurter 3-139-131 SMD-säkring SMD 90 A Snabb -F- 1 st

3738255


90 A

Dokument & nedladdningar

Datablad

Deutsch (Deutschland)

Datablad 3738250 Schurter 3-139-126 SMD-säkring SMD 70 A Snabb -F- 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3738250 Schurter 3-139-126 SMD-säkring SMD 70 A Snabb -F- 1 st

Beskrivning

Schurter SMD-säkring UHP Snabb 2.000A 80VDC 70A 11,4 x 10,2 mm AEC-Q200

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Schurter SMD-säkring UHP Snabb 2.000A 80VDC 70A 11,4 x 10,2 mm AEC-Q200

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
