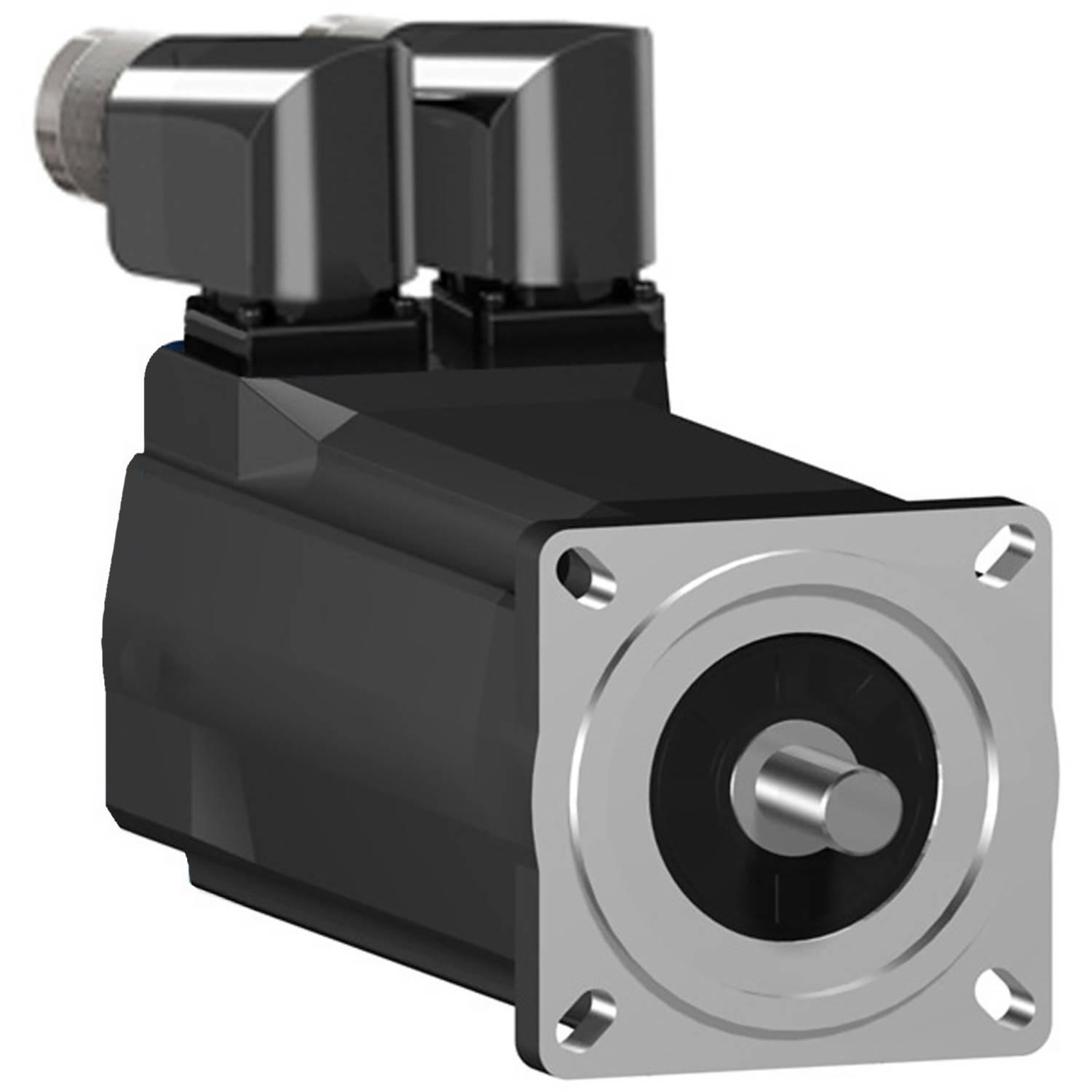

Schneider Electric Servomotor SH30703P12F2200 SH30703P12F2200

Lexum SH3 Servotor. Denna SH3-serie av AC-servomotorer har ett lågt rotortröghetsmoment, vilket möjliggör hög accelerationsförmåga för dynamisk användning. Tack vare lindningstekniken blir prestandan högre i kompakt utförande. Denna servo har ett nominellt konstant moment på 3,1 Nm och når ett spetskompensationsmoment på 11,3 Nm. Dess nominella varvtal är beroende av matningsspänningen upp till 7200 varv/min. Det ger en spänningsberoende nominell effekt upp till 1550 W. den inbyggda kodaren är utförd som en multiturn med 128 perioder/varv (128x1024x4096) som SinCos Hiperface. Den elektriska anslutningen sker via kontaktdon 2x M23, 90° vinklad och vridbar. För fastsättning av motorfläns är 70 mm. Drivaxeln har en diameter på 14 mm. Vågänden är utrustad med passfjäder och uppfyller kapslingsklass IP65. Motorhuset uppfyller kapslingsklass IP67. En integrerad fästrem är integrerad. För drift av synkronmotorn rekommenderar sig servoförstärkaren i Lexum-serien Lexum 52 & Lexum 62.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
